Motor van là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong công nghiệp

Motor van (Motorized Valve hoặc Electric Actuated Valve) là thiết bị kết hợp giữa van công nghiệp và bộ truyền động điện (Electric Actuator), cho phép đóng mở hoặc điều tiết dòng lưu chất hoàn toàn tự động. Đây là giải pháp được ứng dụng rộng rãi trong các hệ thống cấp nước, HVAC, xử lý nước, hơi nóng, dầu khí và dây chuyền sản xuất tự động nhờ khả năng điều khiển từ xa, vận hành chính xác và giảm thiểu sự can thiệp của con người.

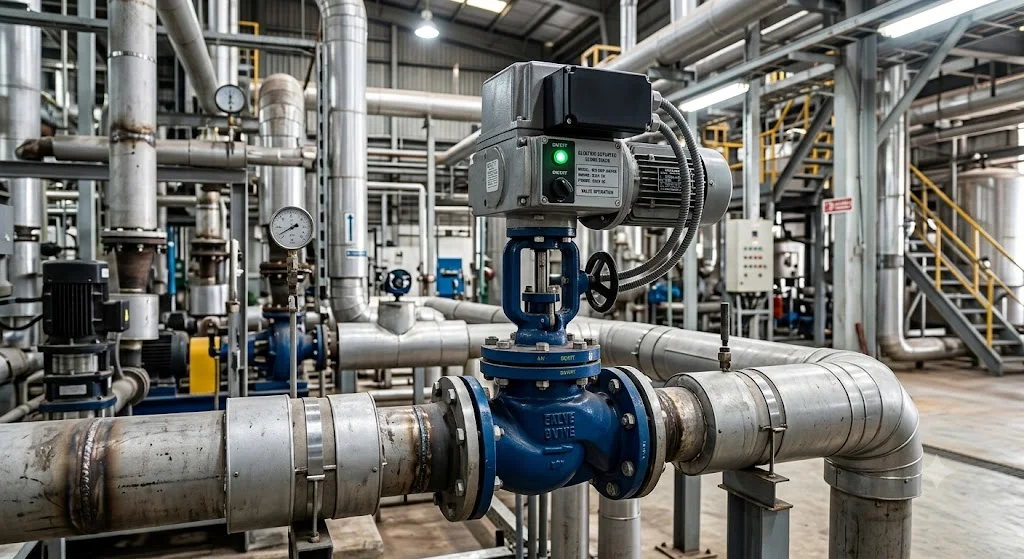

Motor valve là gì?

Khái niệm Motor valve

Motor valve là tổ hợp gồm một thân van và bộ truyền động điện. Khi nhận tín hiệu điều khiển từ tủ điện, PLC, BMS hoặc SCADA, motor sẽ truyền mô-men xoắn đến trục van để thực hiện thao tác đóng, mở hoặc điều chỉnh độ mở theo yêu cầu.

Khác với van vận hành bằng tay, Motor valve có thể làm việc hoàn toàn tự động, giúp nâng cao hiệu quả quản lý và vận hành hệ thống.

Đặc điểm nổi bật

Motor valve có khả năng điều khiển từ xa, vận hành ổn định và phù hợp với các hệ thống yêu cầu tự động hóa. Nhiều dòng sản phẩm còn hỗ trợ điều khiển tuyến tính để điều tiết lưu lượng với độ chính xác cao. Thiết bị có thể tích hợp với các hệ thống điều khiển trung tâm nhằm giám sát và điều khiển toàn bộ quy trình vận hành.

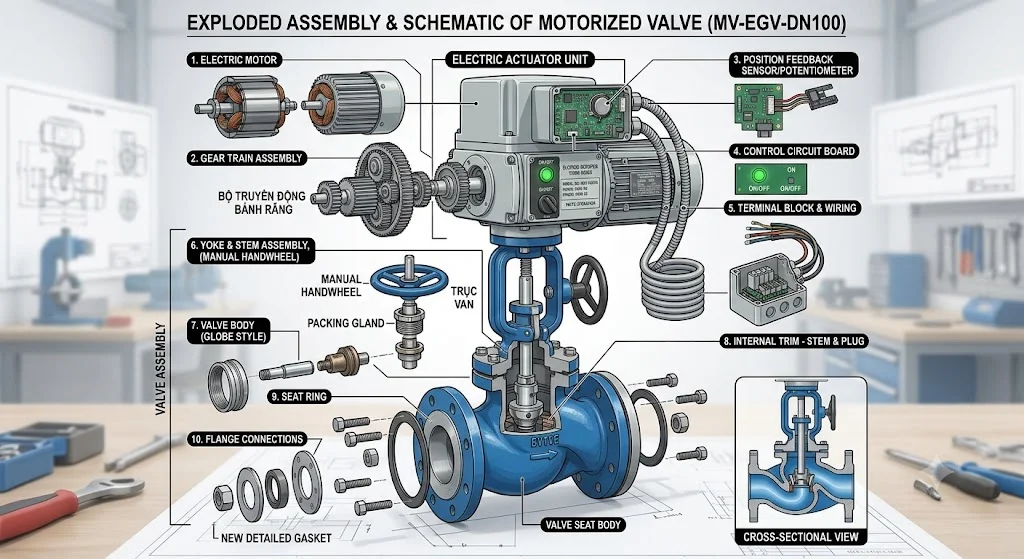

Cấu tạo của Motor valve

Thân van

Thân van có thể là:

• Van bi

• Van bướm

• Van cổng

• Van cầu

• Van điều khiển

Vật liệu phổ biến:

• Gang

• Gang cầu

• Đồng

• Inox 304

• Inox 316

• Thép carbon

Bộ truyền động điện

Đây là bộ phận quan trọng nhất của Motor valve, bao gồm:

• Động cơ điện

• Hộp giảm tốc

• Công tắc hành trình

• Bộ giới hạn mô-men xoắn

• Bo mạch điều khiển

Bộ truyền động sẽ chuyển đổi điện năng thành chuyển động quay để vận hành van.

Bộ hiển thị trạng thái

Nhiều dòng Motor valve được trang bị chỉ thị đóng/mở trực quan hoặc tín hiệu phản hồi về trung tâm điều khiển.

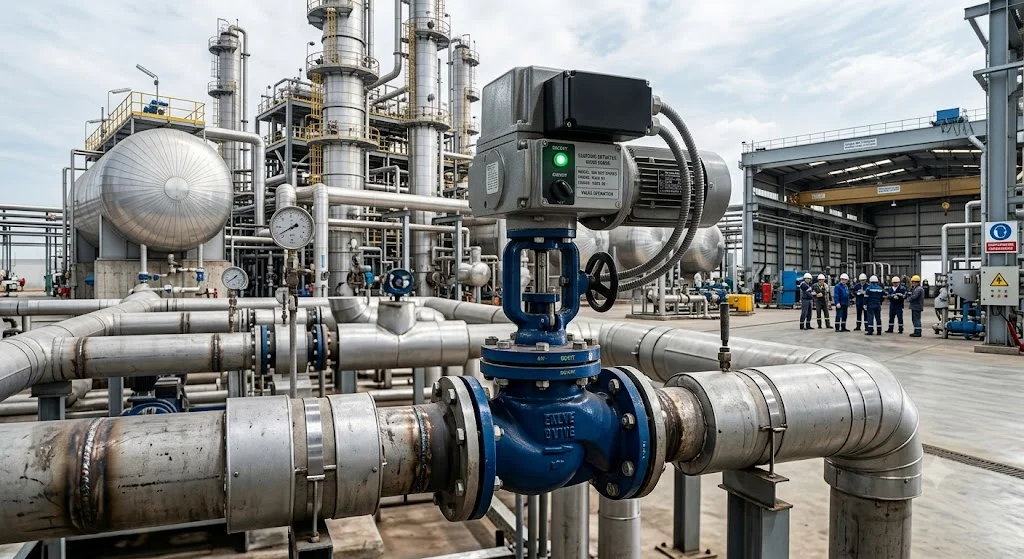

Nguyên lý hoạt động của Motor valve

Khi nhận tín hiệu điều khiển:

• Động cơ điện quay.

• Hộp số giảm tốc truyền lực đến trục van.

• Van đóng hoặc mở theo góc quay đã cài đặt.

• Khi đạt vị trí mong muốn, công tắc hành trình sẽ tự động ngắt nguồn để bảo vệ động cơ.

Đối với van điều khiển tuyến tính, bộ truyền động sẽ điều chỉnh độ mở theo tín hiệu analog như 4–20 mA hoặc 0–10 V.

Các loại Motor valve phổ biến

Motor valve ON/OFF

Loại này chỉ có hai trạng thái:

• Mở hoàn toàn

• Đóng hoàn toàn

Ứng dụng trong các hệ thống cấp nước, xử lý nước và phòng cháy chữa cháy.

Motor valve điều khiển tuyến tính

Cho phép điều chỉnh nhiều mức mở khác nhau để kiểm soát lưu lượng hoặc áp suất.

Ứng dụng trong:

• HVAC

• Hệ thống hơi

• Dây chuyền sản xuất

• Điều khiển nhiệt độ

Motor valve bi

Kết hợp van bi với bộ truyền động điện.

Ưu điểm:

• Đóng mở nhanh

• Độ kín cao

• Kích thước nhỏ gọn

Motor valve bướm

Thường sử dụng cho đường ống kích thước lớn từ DN50 trở lên.

Ưu điểm:

• Trọng lượng nhẹ

• Giá thành hợp lý

• Dễ bảo trì

Thông số kỹ thuật cần quan tâm

Nguồn điện

Các mức điện áp phổ biến:

• 24VDC

• 24VAC

• 110VAC

• 220VAC

• 380VAC

Tín hiệu điều khiển

Motor valve có thể hỗ trợ:

• ON/OFF

• 4–20 mA

• 0–10 V

• Modbus

• BACnet (tùy model)

Cấp bảo vệ

Thông thường:

• IP65

• IP67

Giúp thiết bị hoạt động ổn định trong môi trường công nghiệp.

Thời gian đóng mở

Tùy kích thước và loại truyền động:

• 10 giây

• 15 giây

• 30 giây

• 60 giây

Ứng dụng của Motor van

Hệ thống cấp nước

Điều khiển đóng mở tự động các tuyến ống trong nhà máy nước, khu công nghiệp và tòa nhà.

Hệ thống HVAC

Điều chỉnh lưu lượng nước lạnh hoặc nước nóng trong hệ thống điều hòa trung tâm.

Hệ thống xử lý nước

Điều khiển các công đoạn lọc, cấp hóa chất và phân phối nước.

Nhà máy công nghiệp

Ứng dụng trong các ngành:

• Thực phẩm

• Dược phẩm

• Hóa chất

• Xi măng

• Điện lực

• Dầu khí

Ưu điểm của Motor van

Tự động hóa hoàn toàn

Giảm sự phụ thuộc vào thao tác thủ công, nâng cao hiệu quả vận hành và giảm nhân công.

Điều khiển từ xa

Có thể tích hợp với PLC, SCADA hoặc BMS để giám sát và điều khiển từ phòng điều khiển trung tâm.

Độ chính xác cao

Các dòng điều khiển tuyến tính giúp kiểm soát lưu lượng và áp suất với sai số thấp.

Độ bền cao

Bộ truyền động điện hiện đại có tuổi thọ lớn, ít phải bảo trì nếu được lắp đặt và sử dụng đúng kỹ thuật.

FAQ về Motor van

Motor van là gì?

Motor valve là van công nghiệp được trang bị bộ truyền động điện để đóng mở hoặc điều chỉnh lưu lượng tự động theo tín hiệu điều khiển.

Motor valve và van điện từ khác nhau như thế nào?

Motor valve sử dụng động cơ điện để vận hành và phù hợp với kích thước lớn cũng như điều tiết lưu lượng. Van điện từ sử dụng cuộn coil điện từ, có tốc độ đóng mở nhanh nhưng thường chỉ dùng cho kích thước nhỏ và lưu lượng thấp.

Motor valve dùng điện áp nào?

Các mức điện áp phổ biến gồm 24VDC, 24VAC, 220VAC và 380VAC, tùy theo yêu cầu của hệ thống.

Motor valve có thể điều chỉnh lưu lượng không?

Có. Nếu sử dụng bộ truyền động điều khiển tuyến tính (Modulating Actuator), Motor valve có thể điều chỉnh độ mở theo tín hiệu analog để kiểm soát lưu lượng hoặc áp suất.

Mua Motor valve  chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp và thiết bị tự động hóa có đầy đủ CO, CQ, catalogue kỹ thuật và chính sách bảo hành rõ ràng. Điều này giúp bảo đảm sản phẩm phù hợp với yêu cầu kỹ thuật và vận hành ổn định trong thời gian dài.

Kết luận

Motor valve là giải pháp điều khiển tự động hiệu quả cho các hệ thống cấp nước, HVAC, xử lý nước và công nghiệp. Với khả năng vận hành từ xa, điều khiển chính xác và dễ dàng tích hợp vào hệ thống tự động hóa, thiết bị giúp nâng cao hiệu suất vận hành, giảm chi phí nhân công và tăng độ an toàn cho toàn bộ hệ thống. Khi lựa chọn Motor van , cần xác định đúng loại van, nguồn điện, tín hiệu điều khiển và môi trường làm việc để đạt hiệu quả sử dụng tối ưu.
