Van cổng DN100 là gì? Cấu tạo, thông số và ứng dụng thực tế

Van cổng DN100 là một trong những kích thước van công nghiệp được sử dụng phổ biến trong các hệ thống cấp nước, phòng cháy chữa cháy (PCCC), xử lý nước thải, HVAC và nhiều ngành công nghiệp khác. Với đường kính danh nghĩa DN100 (100 mm), loại van này phù hợp cho các đường ống có lưu lượng lớn, giúp đóng hoặc mở hoàn toàn dòng lưu chất một cách hiệu quả.

Hiện nay, Van cổng DN 100 được sản xuất với nhiều chất liệu như gang, thép, inox và đồng, đồng thời có các tiêu chuẩn kết nối như mặt bích JIS, BS, DIN hoặc ANSI. Việc lựa chọn đúng loại van sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

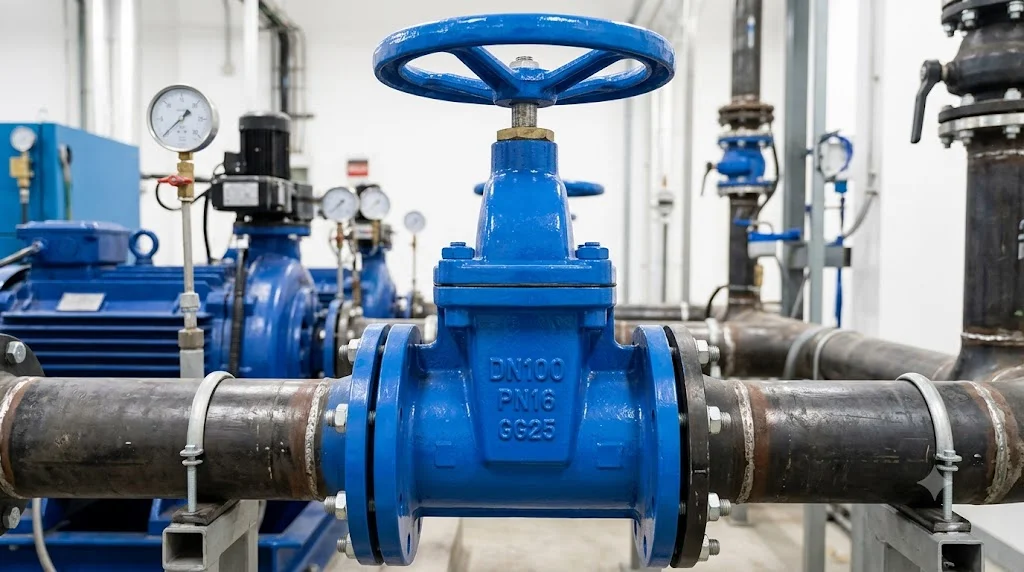

Van cổng DN 100 là gì?

Khái niệm van cổng DN100

Van cổng DN 100 là loại van công nghiệp có đường kính danh nghĩa 100 mm, được thiết kế để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Khi vận hành, cửa van sẽ nâng lên hoặc hạ xuống theo phương thẳng đứng, tạo điều kiện cho lưu chất đi qua hoặc bị chặn lại.

Khác với van cầu hay van bi, van cổng không được thiết kế để điều tiết lưu lượng. Thiết bị chỉ nên hoạt động ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn nhằm hạn chế mài mòn và tăng tuổi thọ.

Ý nghĩa kích thước DN100

DN là viết tắt của "Diameter Nominal" (đường kính danh nghĩa), là tiêu chuẩn quốc tế dùng để xác định kích thước của đường ống và van công nghiệp. DN100 tương ứng với đường kính danh nghĩa khoảng 100 mm và thường được lắp đặt cho đường ống có kích thước 4 inch.

Việc sử dụng đúng kích thước DN giúp bảo đảm khả năng kết nối đồng bộ giữa van, đường ống và các phụ kiện khác trong hệ thống.

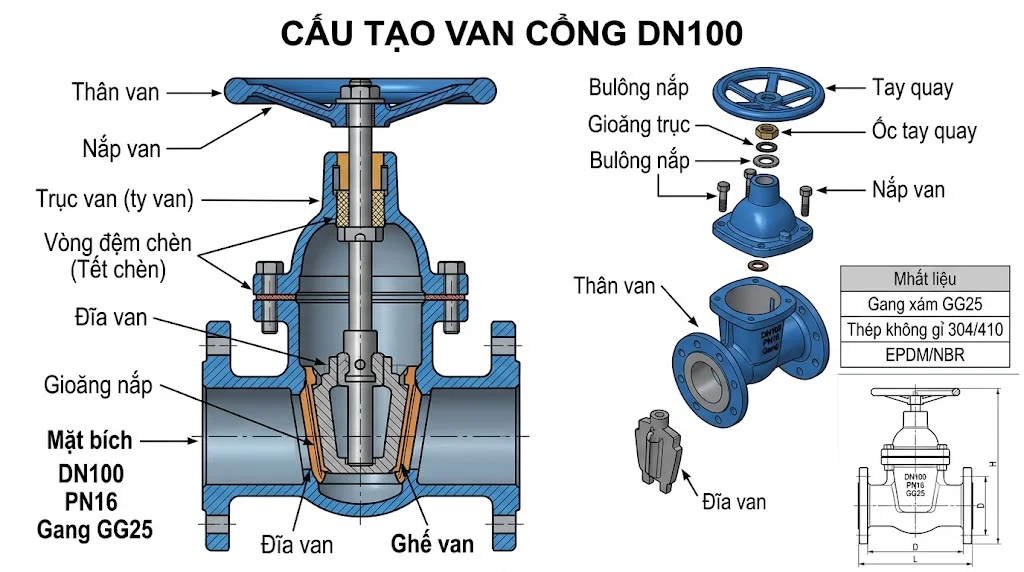

Cấu tạo của van cổng DN100

Thân van

Thân van thường được chế tạo từ gang cầu, gang xám, thép carbon hoặc inox tùy theo điều kiện làm việc. Đây là bộ phận chịu áp lực chính và tiếp xúc trực tiếp với lưu chất.

Bề mặt thân van thường được phủ sơn epoxy hoặc xử lý chống ăn mòn nhằm tăng tuổi thọ, đặc biệt trong môi trường ngoài trời hoặc hệ thống cấp nước.

Đĩa van (Cửa van)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng chảy. Khi tay quay hoặc bộ truyền động hoạt động, đĩa van sẽ di chuyển theo phương thẳng đứng để thay đổi trạng thái của van.

Đĩa van thường được bọc cao su EPDM hoặc NBR đối với van cổng gang nhằm tăng độ kín và giảm rò rỉ.

Trục van

Trục van kết nối tay quay với đĩa van và truyền chuyển động trong quá trình vận hành. Trục thường được chế tạo từ inox để chống gỉ và chịu lực tốt.

Tùy từng thiết kế, Van cổng DN 100 có thể là loại trục nổi hoặc trục chìm. Mỗi loại có những ưu điểm riêng về khả năng quan sát trạng thái đóng mở và yêu cầu không gian lắp đặt.

Tay quay hoặc bộ điều khiển

Van cổng DN 100 có thể vận hành bằng tay quay, hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén. Đối với hệ thống tự động hóa, bộ truyền động điện hoặc khí nén giúp điều khiển van từ xa một cách thuận tiện.

Việc lựa chọn phương thức vận hành phụ thuộc vào quy mô hệ thống và yêu cầu kỹ thuật của từng công trình.

Thông số kỹ thuật của van cổng DN100

Kích thước và tiêu chuẩn kết nối

Van cổng DN 100 tương thích với đường ống DN100 (4 inch) và thường sử dụng kết nối mặt bích theo các tiêu chuẩn DIN, JIS, BS hoặc ANSI. Khoảng cách lắp đặt và kích thước mặt bích sẽ khác nhau tùy theo từng tiêu chuẩn.

Trước khi lựa chọn sản phẩm, cần kiểm tra tiêu chuẩn kết nối của hệ thống để bảo đảm khả năng lắp đặt chính xác.

Áp suất làm việc

Các dòng Van cổng DN 100 thường có cấp áp suất PN10, PN16, PN25 hoặc Class 150, Class 300 đối với tiêu chuẩn ANSI. Việc lựa chọn cấp áp suất cần phù hợp với áp lực vận hành thực tế của hệ thống.

Nếu sử dụng van có cấp áp suất thấp hơn yêu cầu, nguy cơ rò rỉ hoặc hư hỏng sẽ tăng lên đáng kể.

Nhiệt độ làm việc

Nhiệt độ làm việc phụ thuộc vào vật liệu chế tạo thân van và gioăng làm kín. Van gang bọc cao su thường làm việc trong môi trường nước với nhiệt độ từ 0°C đến khoảng 80°C, trong khi van thép hoặc inox có thể chịu được nhiệt độ cao hơn nhiều.

Người dùng cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi lựa chọn.

Các loại Van cổng DN 100 phổ biến

Van cổng gang DN100

Đây là dòng sản phẩm được sử dụng nhiều nhất trong hệ thống cấp nước và PCCC nhờ giá thành hợp lý, khả năng chống ăn mòn tốt và tuổi thọ cao. Thân van thường được phủ sơn epoxy nhằm tăng khả năng bảo vệ.

Van cổng gang DN100 phù hợp với nước sạch, nước thải đã xử lý và các hệ thống áp suất trung bình.

Van cổng thép DN100

Van cổng thép được sử dụng trong các hệ thống hơi nóng, dầu và môi trường có áp suất hoặc nhiệt độ cao. Chất liệu thép carbon giúp thiết bị chịu lực tốt và đáp ứng các yêu cầu công nghiệp nặng.

Loại van này thường xuất hiện trong nhà máy nhiệt điện, hóa chất và dầu khí.

Van cổng inox DN100

Van cổng inox được chế tạo từ inox 304 hoặc inox 316 với khả năng chống ăn mòn vượt trội. Thiết bị thích hợp cho ngành thực phẩm, dược phẩm, xử lý nước biển và hóa chất.

Mặc dù giá thành cao hơn van gang, nhưng tuổi thọ và khả năng làm việc trong môi trường khắc nghiệt của van inox rất đáng đầu tư.

Van cổng dao DN100

Van cổng dao DN100 được thiết kế chuyên dùng cho lưu chất có chứa bùn, bột giấy hoặc hạt rắn. Đĩa van dạng dao giúp cắt qua các tạp chất và hạn chế hiện tượng kẹt van.

Loại van này thường được sử dụng trong ngành khai khoáng, xi măng, giấy và xử lý nước thải.

Ưu điểm của van cổng DN100

Tổn thất áp suất thấp

Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên lưu chất đi qua gần như không gặp cản trở. Điều này giúp giảm tổn thất áp suất và tiết kiệm năng lượng cho hệ thống.

Đây là ưu điểm nổi bật khiến van cổng được ưu tiên sử dụng trong các đường ống có lưu lượng lớn.

Độ kín cao

Van cổng DN 100 được thiết kế với bề mặt làm kín chính xác, giúp ngăn ngừa rò rỉ hiệu quả. Các dòng van có đĩa bọc cao su còn tăng khả năng kín nước và giảm chi phí bảo trì.

Nhờ đó, thiết bị đáp ứng tốt yêu cầu của nhiều hệ thống kỹ thuật quan trọng.

Độ bền và tuổi thọ lớn

Sản phẩm được chế tạo từ vật liệu chất lượng cao, có khả năng chịu áp suất và chống ăn mòn tốt. Nếu được lắp đặt và bảo dưỡng đúng cách, Van cổng DN 100 có thể hoạt động ổn định trong nhiều năm.

Điều này giúp doanh nghiệp tiết kiệm chi phí thay thế và sửa chữa.

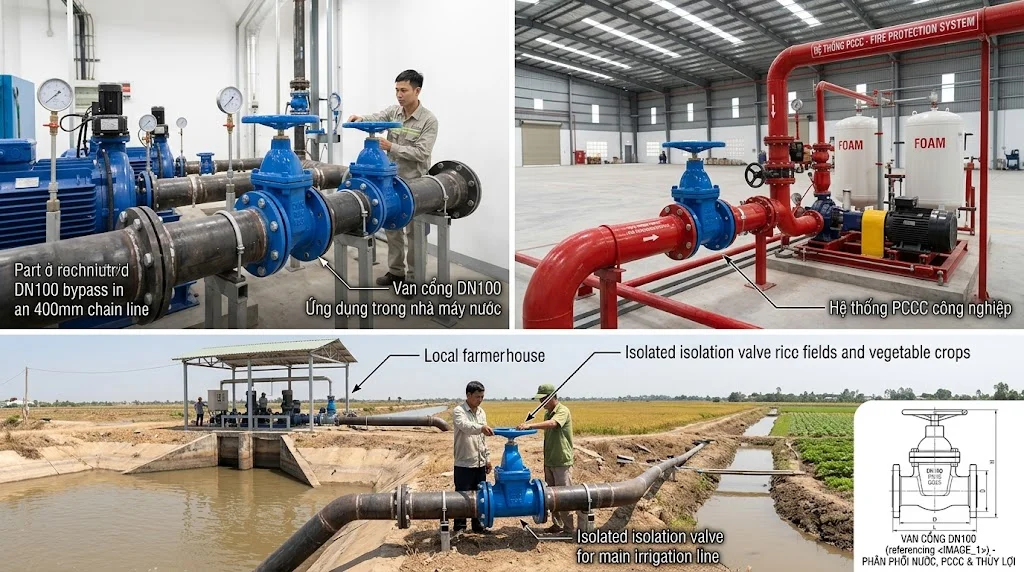

Ứng dụng của van cổng DN100

Hệ thống cấp nước sạch

Van cổng DN 100 được sử dụng phổ biến trong mạng lưới cấp nước đô thị, nhà máy nước và hệ thống phân phối nước sinh hoạt. Thiết bị giúp cô lập từng khu vực khi cần bảo trì hoặc sửa chữa.

Nhờ lưu lượng lớn và độ kín cao, van đáp ứng tốt yêu cầu vận hành liên tục.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, Van cổng DN 100 được lắp đặt trên các tuyến ống chính để kiểm soát dòng nước cấp cho hệ thống chữa cháy. Thiết bị cần có khả năng hoạt động ổn định và đáp ứng nhanh khi xảy ra sự cố.

Đây là một trong những kích thước van phổ biến nhất trong các công trình thương mại và công nghiệp.

Nhà máy công nghiệp

Van cổng DN 100 được sử dụng trong các nhà máy hóa chất, thực phẩm, giấy, xi măng và xử lý nước thải để kiểm soát dòng lưu chất. Tùy theo đặc tính của môi trường làm việc, người dùng có thể lựa chọn chất liệu gang, thép hoặc inox.

Việc lựa chọn đúng loại van sẽ góp phần nâng cao hiệu quả và độ an toàn của toàn bộ hệ thống.

Cách lựa chọn Van cổng DN 100 phù hợp

Lựa chọn đúng vật liệu

Vật liệu chế tạo cần phù hợp với loại lưu chất và điều kiện vận hành. Van gang thích hợp cho nước sạch, van thép phù hợp với hơi và dầu, còn van inox là lựa chọn tối ưu cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Việc lựa chọn đúng vật liệu sẽ giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Kiểm tra tiêu chuẩn mặt bích

Cần xác định rõ hệ thống sử dụng tiêu chuẩn DIN, JIS, BS hay ANSI trước khi đặt mua van. Sự khác biệt về kích thước mặt bích có thể khiến việc lắp đặt gặp khó khăn hoặc không thể kết nối.

Đây là yếu tố quan trọng nhưng thường bị bỏ qua khi lựa chọn sản phẩm.

Ưu tiên thương hiệu uy tín

Người dùng nên lựa chọn các thương hiệu có uy tín trên thị trường và đầy đủ chứng nhận CO, CQ. Những sản phẩm chính hãng thường có chất lượng ổn định, độ bền cao và chế độ bảo hành rõ ràng.

Ngoài ra, việc lựa chọn nhà cung cấp có đội ngũ kỹ thuật chuyên môn cũng giúp quá trình lắp đặt và bảo trì thuận lợi hơn.

FAQ về van cổng DN100

Van cổng DN 100 tương đương bao nhiêu inch?

Van cổng DN 100 tương đương với kích thước 4 inch theo hệ thống đo lường Anh. Đây là kích thước rất phổ biến trong các hệ thống cấp nước, PCCC và công nghiệp.

Tuy nhiên, khi lựa chọn sản phẩm, người dùng vẫn cần kiểm tra tiêu chuẩn mặt bích và kích thước thực tế của đường ống để bảo đảm khả năng lắp đặt chính xác.

Van cổng DN 100 có điều tiết lưu lượng được không?

Van cổng DN 100 không được thiết kế để điều tiết lưu lượng. Thiết bị chỉ nên hoạt động ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn nhằm tránh mài mòn bề mặt làm kín và giảm tuổi thọ.

Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, van cầu hoặc van bướm điều khiển sẽ là lựa chọn phù hợp hơn.

Van cổng DN 100 nên chọn gang hay inox?

Van gang DN100 phù hợp với hệ thống nước sạch và PCCC nhờ chi phí hợp lý và độ bền cao. Trong khi đó, van inox thích hợp với môi trường hóa chất, nước biển hoặc ngành thực phẩm do khả năng chống ăn mòn vượt trội.

Việc lựa chọn phụ thuộc vào điều kiện vận hành và ngân sách đầu tư của từng dự án.

Áp suất làm việc của Van cổng DN 100 là bao nhiêu?

Van cổng DN 100 thường có các cấp áp suất như PN10, PN16, PN25 hoặc Class 150, Class 300 tùy theo tiêu chuẩn sản xuất. Người dùng cần lựa chọn cấp áp suất phù hợp với hệ thống để bảo đảm an toàn và hiệu quả vận hành.

Không nên sử dụng van có áp suất danh định thấp hơn áp suất làm việc thực tế của đường ống.

Mua Van cổng DN 100 ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật giàu kinh nghiệm. Điều này giúp bảo đảm chất lượng sản phẩm cũng như hỗ trợ tốt trong quá trình lắp đặt và vận hành.

Ngoài giá bán, người dùng cũng nên cân nhắc các yếu tố như nguồn gốc xuất xứ, khả năng cung cấp phụ tùng thay thế và dịch vụ hậu mãi.

Kết luận

Van cổng DN 100 là giải pháp lý tưởng cho các hệ thống đường ống có lưu lượng lớn nhờ khả năng đóng mở hoàn toàn, độ kín cao và tổn thất áp suất thấp. Với nhiều lựa chọn về vật liệu, tiêu chuẩn kết nối và phương thức vận hành, sản phẩm đáp ứng tốt nhu cầu của các công trình dân dụng và công nghiệp. Việc lựa chọn đúng loại Van cổng DN 100 từ nhà cung cấp uy tín sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí trong suốt vòng đời sử dụng van cổng dn100.
