Van giảm áp chữa cháy là gì? Cấu tạo, nguyên lý và ứng dụng PCCC

Van giảm áp chữa cháy là một thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), có nhiệm vụ giảm và duy trì áp suất nước ở mức an toàn trước khi nước được cấp đến họng cứu hỏa, vòi chữa cháy hoặc các thiết bị đầu cuối khác. Trong các tòa nhà cao tầng, khu công nghiệp, trung tâm thương mại và nhà máy sản xuất, áp suất nước trong đường ống thường rất lớn để bảo đảm khả năng cấp nước đến các vị trí xa hoặc cao. Nếu áp suất này không được kiểm soát, hệ thống có thể gặp phải tình trạng rò rỉ, hư hỏng đường ống hoặc gây nguy hiểm cho lực lượng chữa cháy.

Nhờ khả năng tự động điều chỉnh áp lực, Van giảm áp chữa  cháy giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và bảo đảm lưu lượng nước phù hợp trong các tình huống khẩn cấp. Đây là một trong những thiết bị bắt buộc trong nhiều công trình theo tiêu chuẩn thiết kế PCCC hiện nay.

Van giảm áp chữa  cháy là gì?

Van giảm áp chữa  cháy là loại van chuyên dụng được lắp đặt trên đường ống cấp nước chữa cháy nhằm giảm áp suất đầu vào xuống mức áp suất đầu ra đã được cài đặt trước. Thiết bị hoạt động hoàn toàn tự động, không cần sự can thiệp thường xuyên của con người.

Trong các hệ thống PCCC lớn, áp suất nước tại máy bơm hoặc bể chứa thường dao động từ 10 bar đến hơn 20 bar để bảo đảm khả năng cấp nước lên các tầng cao. Tuy nhiên, áp suất quá lớn có thể làm hỏng vòi chữa cháy, gây khó khăn cho người sử dụng hoặc làm tăng nguy cơ nổ đường ống. Van giảm áp giúp duy trì áp suất ổn định ở mức phù hợp, thường dao động từ 4 đến 8 bar tùy theo thiết kế công trình.

Thiết bị này thường được lắp đặt tại các họng chữa cháy trong nhà, hệ thống sprinkler, trạm bơm PCCC hoặc các khu vực có sự chênh lệch áp suất lớn.

Vai trò của van giảm áp trong hệ thống chữa cháy

Ổn định áp suất nước

Vai trò quan trọng nhất của Van giảm áp chữa  cháy là duy trì áp suất đầu ra ổn định ngay cả khi áp suất đầu vào thay đổi liên tục. Điều này giúp bảo đảm hiệu quả chữa cháy và tránh tình trạng áp suất tăng đột ngột gây ảnh hưởng đến toàn bộ hệ thống.

Trong thực tế, áp suất nước có thể thay đổi do nhiều yếu tố như lưu lượng sử dụng, độ cao của công trình hoặc hoạt động của máy bơm. Van giảm áp sẽ tự động điều chỉnh để giữ cho áp suất luôn nằm trong giới hạn an toàn.

Bảo vệ đường ống và thiết bị

Hệ thống PCCC bao gồm nhiều thiết bị như vòi chữa cháy, đầu phun sprinkler, van khóa, đồng hồ áp suất và đường ống dẫn nước. Nếu áp suất quá cao, các thiết bị này có thể bị hư hỏng, rò rỉ hoặc giảm tuổi thọ.

Việc lắp đặt van giảm áp giúp hạn chế các tác động tiêu cực do áp lực nước lớn gây ra, từ đó giảm chi phí bảo trì và thay thế thiết bị.

Đảm bảo an toàn cho lực lượng chữa cháy

Khi áp suất nước quá mạnh, việc điều khiển vòi chữa cháy sẽ trở nên khó khăn, đặc biệt đối với nhân viên cứu hỏa hoặc người dân chưa có kinh nghiệm. Van giảm áp giúp duy trì lưu lượng và áp lực nước phù hợp, hỗ trợ quá trình chữa cháy diễn ra an toàn và hiệu quả hơn.

Tuân thủ tiêu chuẩn PCCC

Nhiều tiêu chuẩn kỹ thuật và quy chuẩn xây dựng hiện nay yêu cầu hệ thống chữa cháy phải được trang bị van giảm áp tại các khu vực có áp suất vượt ngưỡng cho phép. Vì vậy, thiết bị này không chỉ giúp tối ưu vận hành mà còn đáp ứng yêu cầu pháp lý của công trình.

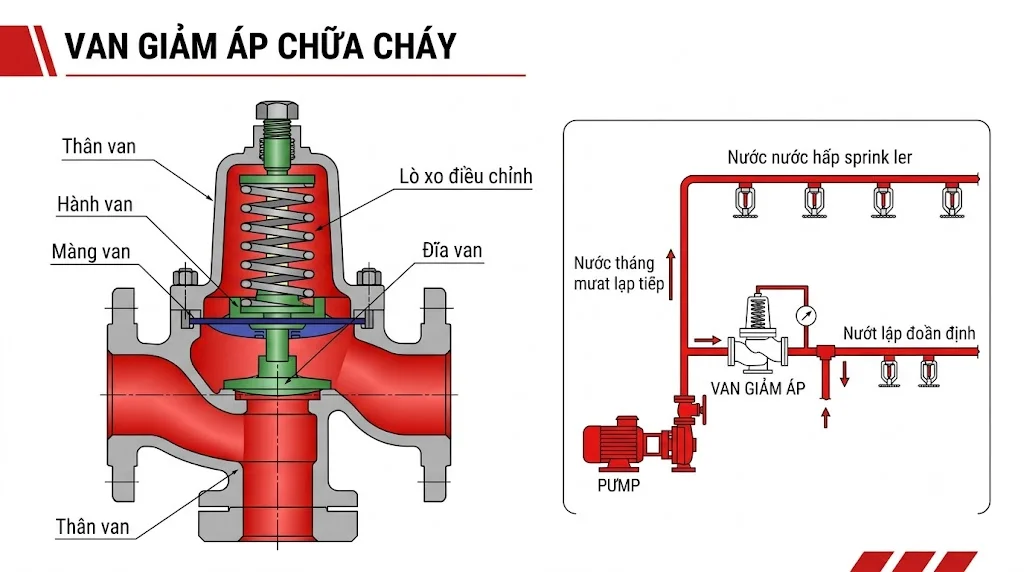

Cấu tạo của Van giảm áp chữa  cháy

Thân van

Thân van là bộ phận chịu áp lực chính, thường được chế tạo từ gang cầu, đồng hoặc thép không gỉ. Bề mặt bên ngoài thường được phủ sơn epoxy chống ăn mòn nhằm bảo vệ thiết bị khỏi tác động của môi trường.

Do hệ thống chữa cháy thường hoạt động trong thời gian dài và chỉ vận hành khi có sự cố, vật liệu chế tạo thân van phải bảo đảm độ bền cao và khả năng chống oxy hóa tốt.

Màng van hoặc piston điều áp

Bên trong van có một màng đàn hồi hoặc piston chịu trách nhiệm điều chỉnh áp suất đầu ra. Khi áp suất vượt quá giá trị cài đặt, bộ phận này sẽ tự động thay đổi vị trí để giảm lưu lượng nước đi qua.

Cơ cấu hoạt động chính xác của màng van hoặc piston đóng vai trò quyết định đến hiệu quả điều áp của thiết bị.

Lò xo điều chỉnh áp suất

Lò xo được thiết kế với lực đàn hồi phù hợp để cân bằng với áp lực nước trong hệ thống. Người vận hành có thể thay đổi độ nén của lò xo thông qua vít điều chỉnh nhằm thiết lập mức áp suất mong muốn.

Đây là bộ phận giúp van hoạt động ổn định trong nhiều điều kiện áp suất khác nhau.

Buồng điều áp

Buồng điều áp là khu vực diễn ra quá trình cân bằng áp suất giữa đầu vào và đầu ra. Khi áp suất thay đổi, buồng điều áp sẽ phối hợp với lò xo và piston để duy trì áp suất ở mức cài đặt.

Đồng hồ đo áp suất

Nhiều dòng Van giảm áp chữa  cháy được tích hợp đồng hồ áp suất để người vận hành dễ dàng theo dõi và kiểm tra tình trạng hoạt động của thiết bị.

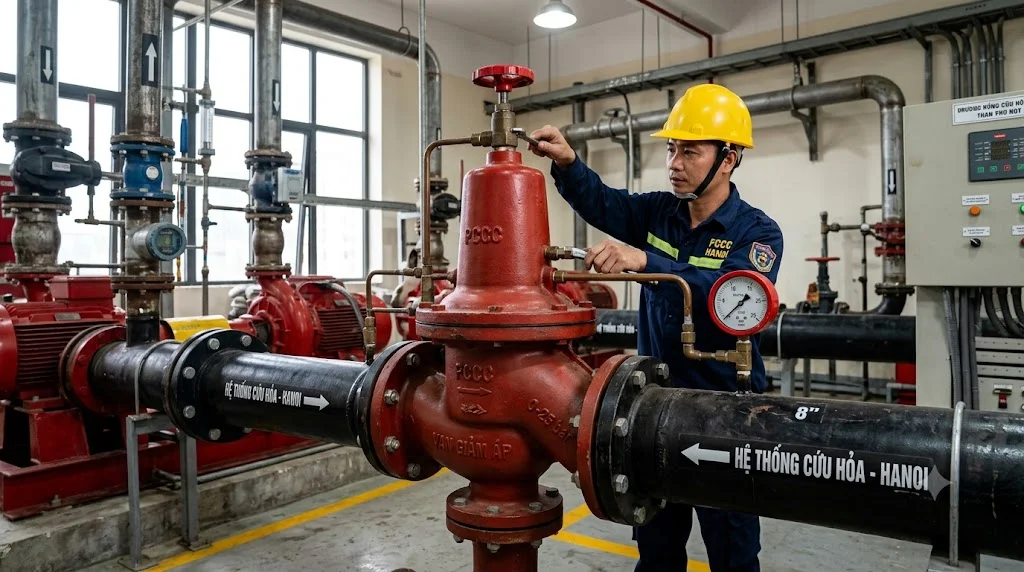

Nguyên lý hoạt động của Van giảm áp chữa  cháy

Van giảm áp chữa  cháy hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất nước và lực đàn hồi của lò xo. Khi nước đi vào van với áp suất cao, áp lực tác động lên màng van hoặc piston sẽ tăng lên.

Nếu áp suất đầu ra vượt quá giá trị đã cài đặt, piston sẽ dịch chuyển để thu hẹp tiết diện dòng chảy, từ đó làm giảm áp suất nước. Ngược lại, khi áp suất giảm xuống thấp hơn mức yêu cầu, lò xo sẽ đẩy piston mở rộng tiết diện để tăng lưu lượng nước.

Quá trình điều chỉnh này diễn ra hoàn toàn tự động và liên tục, giúp duy trì áp suất đầu ra ổn định bất kể áp suất đầu vào có biến động hay không.

Các loại Van giảm áp chữa  cháy phổ biến

Van giảm áp trực tiếp

Van giảm áp trực tiếp sử dụng lò xo và màng đàn hồi để điều chỉnh áp suất. Thiết kế đơn giản giúp sản phẩm có giá thành hợp lý, dễ lắp đặt và bảo trì.

Loại van này thường được sử dụng trong các hệ thống chữa cháy quy mô nhỏ hoặc trung bình.

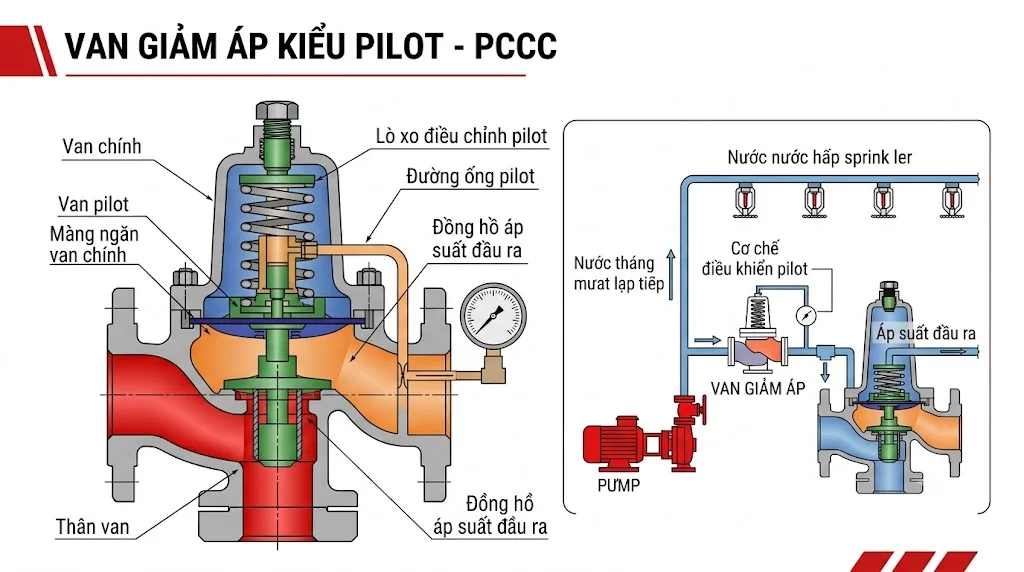

Van giảm áp gián tiếp

Van giảm áp gián tiếp hoạt động thông qua hệ thống điều khiển pilot. Thiết bị có độ chính xác cao hơn và phù hợp với những hệ thống có lưu lượng lớn hoặc áp suất thay đổi liên tục.

Dòng sản phẩm này thường được sử dụng tại các nhà máy, khu công nghiệp hoặc tòa nhà cao tầng.

Van giảm áp mặt bích

Đây là loại van phổ biến nhất trong hệ thống PCCC nhờ khả năng chịu áp lực cao và dễ dàng lắp đặt trên các đường ống kích thước lớn.

Van giảm áp ren

Van giảm áp ren có kích thước nhỏ gọn, thường được sử dụng cho các hệ thống phụ trợ hoặc đường ống có đường kính nhỏ.

Thông số kỹ thuật của Van giảm áp chữa  cháy

Ứng dụng của Van giảm áp chữa cháy

Hệ thống chữa cháy tại tòa nhà cao tầng

Các tòa nhà nhiều tầng thường có áp suất nước rất lớn ở các tầng thấp. Van giảm áp giúp kiểm soát áp lực nước trước khi cấp đến các họng cứu hỏa và đầu phun sprinkler.

Nhà máy và khu công nghiệp

Trong môi trường công nghiệp, hệ thống chữa cháy cần hoạt động ổn định và liên tục. Van giảm áp đóng vai trò quan trọng trong việc bảo vệ toàn bộ đường ống và thiết bị PCCC.

Trung tâm thương mại và khách sạn

Các công trình thương mại thường có hệ thống đường ống phức tạp với nhiều khu vực sử dụng nước chữa cháy khác nhau. Việc lắp đặt van giảm áp giúp phân phối áp suất đồng đều trong toàn hệ thống.

Kho hàng và nhà xưởng

Những khu vực có diện tích lớn và nguy cơ cháy nổ cao thường sử dụng van giảm áp để bảo đảm hiệu quả chữa cháy khi xảy ra sự cố.

Lưu ý khi lựa chọn Van giảm áp chữa  cháy

Lựa chọn đúng kích thước

Kích thước van phải phù hợp với đường kính ống để tránh làm giảm lưu lượng nước hoặc gây tổn thất áp suất không cần thiết.

Kiểm tra áp suất làm việc

Cần xác định rõ áp suất đầu vào và áp suất đầu ra mong muốn trước khi lựa chọn thiết bị.

Ưu tiên sản phẩm đạt tiêu chuẩn

Nên lựa chọn van có chứng nhận kiểm định và đáp ứng các tiêu chuẩn PCCC để bảo đảm an toàn trong quá trình sử dụng.

Bảo trì định kỳ

Mặc dù Van giảm áp chữa  cháy có tuổi thọ cao, việc kiểm tra định kỳ vẫn rất cần thiết để phát hiện sớm các hư hỏng và bảo đảm thiết bị luôn trong trạng thái sẵn sàng hoạt động.

FAQ – Câu hỏi thường gặp về Van giảm áp chữa cháy

Van giảm áp chữa cháy có bắt buộc phải lắp đặt không?

Trong nhiều công trình cao tầng và hệ thống chữa cháy công nghiệp, van giảm áp là thiết bị bắt buộc theo quy chuẩn thiết kế PCCC. Thiết bị giúp kiểm soát áp lực nước và bảo vệ hệ thống khỏi các sự cố do áp suất quá lớn.

Van giảm áp chữa cháy hoạt động như thế nào?

Van hoạt động dựa trên cơ chế cân bằng giữa áp lực nước và lực đàn hồi của lò xo hoặc hệ thống pilot điều khiển. Khi áp suất vượt quá mức cài đặt, van sẽ tự động điều chỉnh để giảm áp lực xuống mức an toàn.

Nên chọn van giảm áp trực tiếp hay gián tiếp?

Van giảm áp trực tiếp phù hợp với hệ thống nhỏ và có chi phí thấp hơn. Trong khi đó, van gián tiếp có độ chính xác cao hơn và thích hợp cho các công trình lớn hoặc hệ thống có áp suất thay đổi thường xuyên.

Bao lâu nên kiểm tra Van giảm áp chữa  cháy một lần?

Các chuyên gia khuyến nghị nên kiểm tra định kỳ từ 6 đến 12 tháng một lần để bảo đảm thiết bị hoạt động ổn định và đáp ứng yêu cầu an toàn PCCC.

Van giảm áp chữa cháy có thể sử dụng cho hệ thống cấp nước thông thường không?

Có, nhưng cần lựa chọn sản phẩm có thông số kỹ thuật phù hợp với áp suất và lưu lượng của hệ thống cấp nước dân dụng hoặc công nghiệp.

Kết luận

Van giảm áp chữa cháy là thiết bị không thể thiếu trong các hệ thống phòng cháy chữa cháy hiện đại, đặc biệt tại các tòa nhà cao tầng, nhà máy và khu công nghiệp. Với khả năng điều chỉnh áp suất tự động, bảo vệ đường ống và bảo đảm an toàn cho người sử dụng, thiết bị này đóng vai trò quan trọng trong việc duy trì hiệu quả vận hành của toàn bộ hệ thống PCCC. Việc lựa chọn đúng loại van, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp nâng cao độ tin cậy và tuổi thọ của hệ thống chữa cháy trong thời gian dài Van giảm áp chữa cháy.
