PN16 DN50 là gì? Ý nghĩa thông số và ứng dụng trong hệ thống đường ống

PN16 DN50 là một trong những thông số kỹ thuật phổ biến xuất hiện trên các loại van công nghiệp, mặt bích, phụ kiện và đường ống. Đối với những người mới tìm hiểu về hệ thống đường ống, các ký hiệu này có thể gây nhầm lẫn. Tuy nhiên, việc hiểu rõ ý nghĩa của PN16 và DN50 sẽ giúp lựa chọn đúng thiết bị, bảo đảm khả năng lắp đặt đồng bộ và vận hành an toàn.

Hiện nay, các dòng van PN16 DN 50 được ứng dụng rộng rãi trong hệ thống cấp nước, phòng cháy chữa cháy, HVAC, xử lý nước, nhà máy sản xuất và nhiều ngành công nghiệp khác. Đây là tiêu chuẩn được nhiều nhà sản xuất trên thế giới áp dụng cho các thiết bị đường ống.

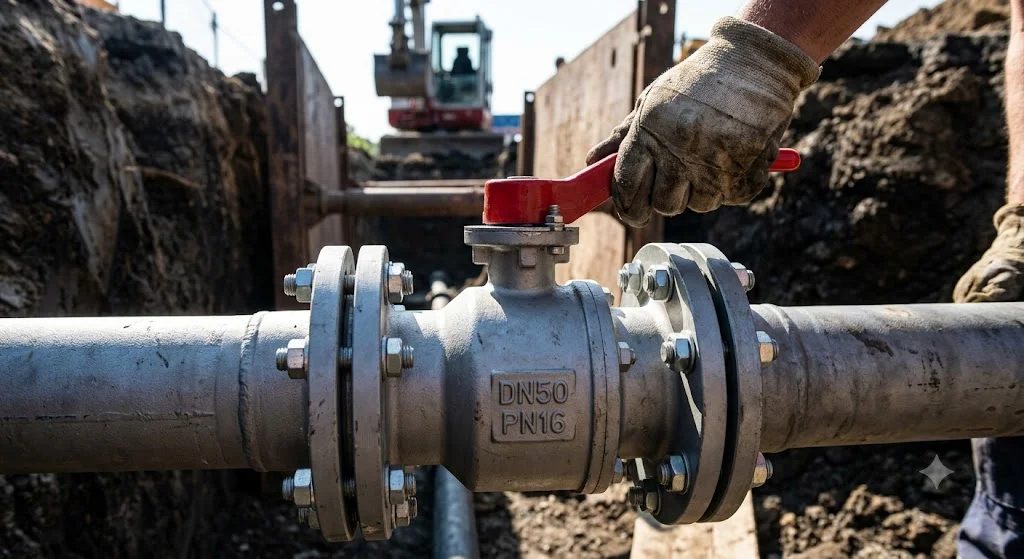

PN16 DN 50 là gì?

Ý nghĩa của DN50

DN là viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa của đường ống hoặc thiết bị. DN50 tương ứng với đường kính danh nghĩa khoảng 50 mm, tương đương 2 inch theo hệ đo Anh.

Thông số DN không phải là đường kính ngoài hay đường kính trong chính xác của sản phẩm mà là kích thước quy ước để các thiết bị như van, mặt bích và phụ kiện có thể kết nối với nhau theo cùng tiêu chuẩn.

Ý nghĩa của PN16

PN là viết tắt của Pressure Nominal, nghĩa là áp suất danh nghĩa. PN16 biểu thị thiết bị được thiết kế để làm việc với áp suất danh nghĩa 16 bar, tương đương khoảng 1,6 MPa hoặc 232 psi trong điều kiện tiêu chuẩn.

Mức áp suất thực tế mà van chịu được còn phụ thuộc vào nhiệt độ làm việc, vật liệu chế tạo và tiêu chuẩn của từng nhà sản xuất. Vì vậy, người dùng luôn cần tham khảo bảng thông số kỹ thuật đi kèm sản phẩm.

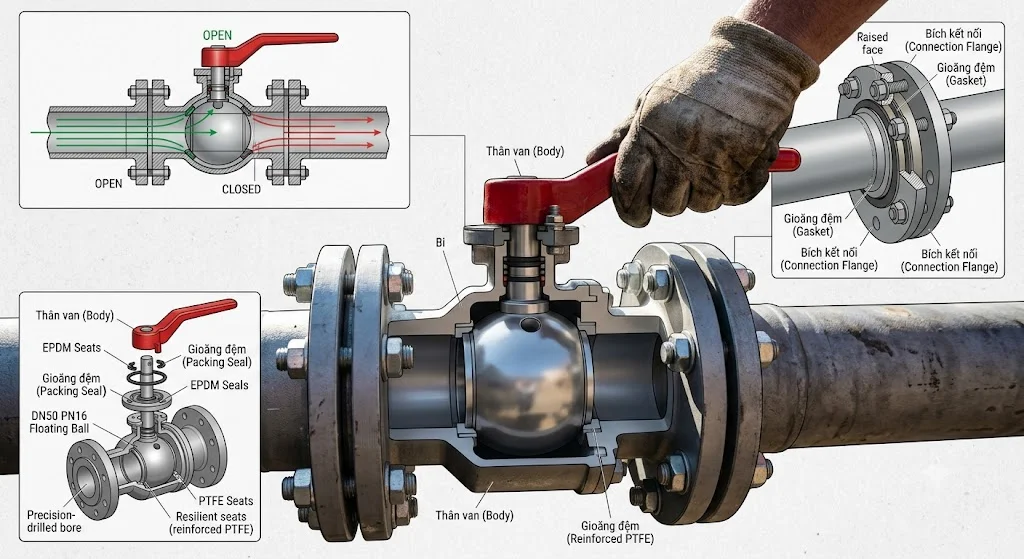

Thông số kỹ thuật của van PN16 DN 50

Kích thước kết nối

Van PN16 DN 50 thường sử dụng kết nối mặt bích theo các tiêu chuẩn như DIN EN 1092-1 PN16, BS 4504 PN16 hoặc các tiêu chuẩn tương đương. Khoảng cách giữa các lỗ bu lông và đường kính mặt bích được thiết kế thống nhất nhằm bảo đảm khả năng lắp đặt đồng bộ.

Ngoài kết nối mặt bích, một số dòng van DN50 còn có kết nối ren hoặc hàn tùy theo yêu cầu của hệ thống.

Áp suất làm việc

Các thiết bị mang ký hiệu PN16 được thiết kế để làm việc ở áp suất danh nghĩa 16 bar. Đây là mức áp suất phù hợp với phần lớn các hệ thống cấp nước, HVAC, PCCC và xử lý nước hiện nay.

Tuy nhiên, khi nhiệt độ môi trường tăng cao, áp suất làm việc cho phép có thể giảm xuống. Do đó, việc lựa chọn thiết bị cần căn cứ vào cả áp suất và nhiệt độ vận hành thực tế.

Vật liệu chế tạo

Van PN16 DN 50 được sản xuất từ nhiều loại vật liệu khác nhau như gang, gang cầu, thép carbon, inox 304, inox 316 hoặc đồng. Mỗi loại vật liệu đều có những ưu điểm riêng về khả năng chịu áp lực, chống ăn mòn và giá thành.

Việc lựa chọn vật liệu phù hợp sẽ giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì trong quá trình sử dụng.

Các loại van PN16 DN 50 phổ biến

Van cổng PN16 DN 50

Van cổng DN50 PN16 được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất. Khi mở hoàn toàn, lưu lượng đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất trong hệ thống.

Đây là loại van phổ biến trong hệ thống cấp nước, phòng cháy chữa cháy và các nhà máy công nghiệp.

Van bướm PN16 DN 50

Van bướm PN16 DN 50 có thiết kế nhỏ gọn, trọng lượng nhẹ và dễ lắp đặt. Thiết bị thích hợp với hệ thống yêu cầu đóng mở nhanh và tiết kiệm không gian.

Ngoài vận hành bằng tay gạt hoặc tay quay, van còn có thể kết hợp với bộ điều khiển điện hoặc khí nén để tự động hóa.

Van bi PN16 DN 50

Van bi DN50 PN16 sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng chảy. Thiết bị có ưu điểm đóng mở nhanh chỉ với góc xoay 90 độ và khả năng làm kín rất tốt.

Van bi được ứng dụng rộng rãi trong hệ thống nước, khí nén, dầu và nhiều loại lưu chất khác.

Van một chiều PN16 DN 50

Van một chiều DN50 PN16 cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn hiện tượng chảy ngược. Thiết bị giúp bảo vệ máy bơm, đồng hồ nước và các thiết bị khác trong hệ thống.

Đây là phụ kiện quan trọng trong các trạm bơm và hệ thống xử lý nước.

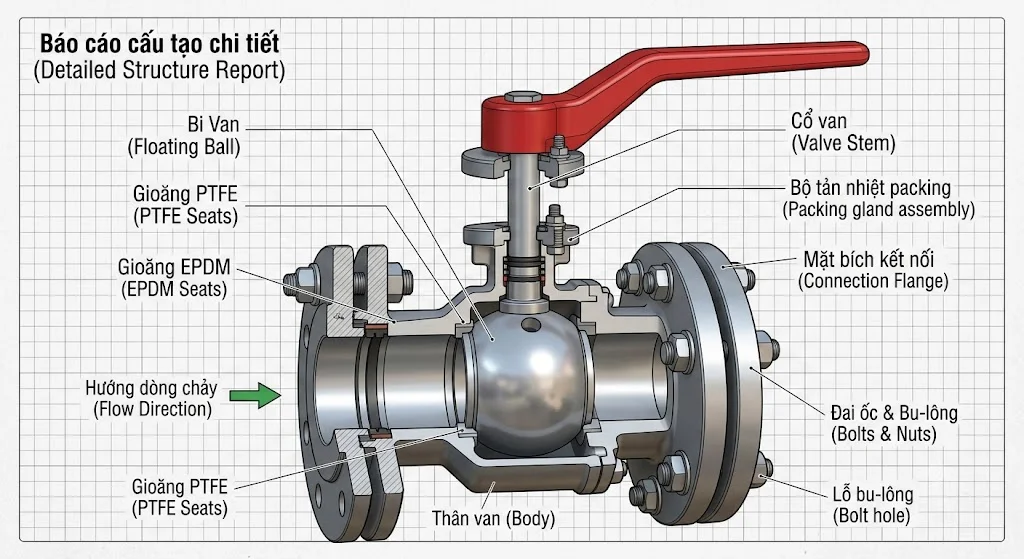

Ưu điểm của van PN16 DN 50

Đáp ứng tiêu chuẩn quốc tế

Các sản phẩm PN16 DN 50 được sản xuất theo những tiêu chuẩn quốc tế phổ biến, giúp dễ dàng thay thế và lắp đặt với các thiết bị khác trong hệ thống.

Việc sử dụng tiêu chuẩn chung cũng giúp giảm thời gian thi công và hạn chế sai sót trong quá trình thiết kế.

Đa dạng vật liệu và kiểu van

Người dùng có thể lựa chọn nhiều loại van khác nhau như van cổng, van bướm, van bi hoặc van một chiều với các vật liệu như gang, inox và thép.

Sự đa dạng này giúp thiết bị đáp ứng tốt nhiều môi trường làm việc từ nước sạch đến hóa chất và hơi nóng.

Độ bền cao

Van PN16 DN 50 được thiết kế để hoạt động ổn định trong điều kiện áp suất trung bình và môi trường công nghiệp. Nếu lựa chọn đúng vật liệu và bảo trì định kỳ, thiết bị có thể sử dụng trong nhiều năm.

Điều này giúp giảm chi phí sửa chữa và nâng cao hiệu quả vận hành của hệ thống.

Ứng dụng của PN16 DN 50

Hệ thống cấp nước

Van PN16 DN 50 được sử dụng rộng rãi trong mạng lưới cấp nước đô thị, nhà máy nước và hệ thống phân phối nước sạch. Thiết bị giúp kiểm soát dòng chảy và cô lập từng khu vực khi cần bảo trì.

Đây là một trong những kích thước van được sử dụng phổ biến nhất trong ngành nước.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, van DN50 PN16 thường được lắp đặt trên các nhánh cấp nước hoặc các tuyến ống phân phối. Thiết bị cần bảo đảm độ kín cao và khả năng làm việc ổn định trong thời gian dài.

Việc lựa chọn đúng tiêu chuẩn PN16 giúp hệ thống đáp ứng yêu cầu về áp lực khi xảy ra sự cố.

Hệ thống HVAC và xử lý nước

Các hệ thống điều hòa trung tâm, làm mát và xử lý nước cũng sử dụng nhiều thiết bị DN50 PN16 để kiểm soát lưu lượng nước tuần hoàn. Thiết bị giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.

Tùy theo môi trường sử dụng, người dùng có thể lựa chọn vật liệu gang hoặc inox để tối ưu tuổi thọ.

Cách lựa chọn van PN16 DN50 phù hợp

Xác định môi trường sử dụng

Trước khi lựa chọn van, cần xác định loại lưu chất như nước sạch, nước thải, hơi, dầu hoặc hóa chất. Điều này sẽ giúp lựa chọn vật liệu chế tạo phù hợp và bảo đảm độ bền của thiết bị.

Không nên sử dụng van gang trong môi trường có tính ăn mòn cao nếu có lựa chọn vật liệu tốt hơn như inox.

Kiểm tra tiêu chuẩn mặt bích

Mặc dù cùng ký hiệu PN16, các tiêu chuẩn DIN, BS hoặc EN có thể có khác biệt nhỏ về kích thước mặt bích. Người dùng cần kiểm tra kỹ tiêu chuẩn của hệ thống trước khi đặt mua sản phẩm.

Việc lựa chọn sai tiêu chuẩn sẽ gây khó khăn trong quá trình lắp đặt và phát sinh chi phí chuyển đổi.

Lựa chọn thương hiệu uy tín

Các thương hiệu uy tín thường cung cấp sản phẩm đạt tiêu chuẩn quốc tế, có chứng nhận CO, CQ và chính sách bảo hành rõ ràng. Điều này giúp bảo đảm chất lượng và hiệu quả sử dụng lâu dài.

Ngoài ra, nên ưu tiên các đơn vị có đội ngũ kỹ thuật hỗ trợ lựa chọn và lắp đặt sản phẩm.

FAQ về PN16 DN50

PN16 DN50 có nghĩa là gì?

PN16 DN50 là ký hiệu thể hiện thiết bị có đường kính danh nghĩa DN50 (khoảng 50 mm hoặc 2 inch) và áp suất danh nghĩa PN16 (16 bar). Đây là hai thông số kỹ thuật quan trọng giúp xác định khả năng kết nối và làm việc của van hoặc phụ kiện.

Việc hiểu đúng ý nghĩa của hai thông số này sẽ giúp lựa chọn sản phẩm phù hợp với hệ thống và tránh các sai sót trong quá trình lắp đặt.

DN50 tương đương bao nhiêu inch?

DN50 tương đương với kích thước 2 inch theo hệ thống đo lường Anh. Đây là một trong những kích thước phổ biến trong các hệ thống cấp nước, HVAC và phòng cháy chữa cháy.

Tuy nhiên, khi lựa chọn sản phẩm, người dùng vẫn cần kiểm tra tiêu chuẩn kết nối và kích thước thực tế của mặt bích hoặc ren.

PN16 chịu được áp suất bao nhiêu?

PN16 biểu thị áp suất danh nghĩa 16 bar trong điều kiện tiêu chuẩn. Tuy nhiên, khả năng chịu áp thực tế còn phụ thuộc vào nhiệt độ làm việc và vật liệu chế tạo của thiết bị.

Người dùng nên tham khảo tài liệu kỹ thuật của nhà sản xuất để xác định giới hạn làm việc trong từng điều kiện cụ thể.

Van PN16 DN50 dùng cho hệ thống nào?

Van PN16 DN 50 được sử dụng trong nhiều lĩnh vực như cấp nước sạch, xử lý nước thải, phòng cháy chữa cháy, điều hòa trung tâm, hệ thống hơi áp suất thấp và nhiều dây chuyền công nghiệp khác.

Nhờ khả năng chịu áp lực tốt và kích thước thông dụng, đây là một trong những dòng van được lựa chọn nhiều nhất hiện nay.

Nên chọn van gang hay van inox PN16 DN50?

Van gang phù hợp với hệ thống nước sạch, nước sinh hoạt và PCCC nhờ chi phí hợp lý và độ bền cao. Trong khi đó, van inox thích hợp với môi trường hóa chất, thực phẩm hoặc nước biển do khả năng chống ăn mòn vượt trội.

Việc lựa chọn phụ thuộc vào điều kiện vận hành, loại lưu chất và ngân sách đầu tư của từng dự án.

Kết luận

PN16 DN50 là thông số kỹ thuật phổ biến trên các loại van công nghiệp và phụ kiện đường ống, thể hiện đường kính danh nghĩa 50 mm và áp suất làm việc danh nghĩa 16 bar. Việc hiểu rõ ý nghĩa của các ký hiệu này giúp người dùng lựa chọn đúng thiết bị, bảo đảm khả năng kết nối đồng bộ và vận hành an toàn. Khi đầu tư hệ thống, nên ưu tiên PN16 DN50 từ các thương hiệu uy tín và lựa chọn vật liệu phù hợp để đạt hiệu quả sử dụng lâu dài.
