1 1 2 Gate Valve là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết

1 1 2 Gate Valve là tên gọi của van cổng có kích thước 1 1/2 inch, tương đương DN40 (40A) theo tiêu chuẩn đường ống quốc tế. Đây là một trong những kích thước van được sử dụng rất phổ biến trong các hệ thống cấp nước dân dụng, hệ thống phòng cháy chữa cháy (PCCC), HVAC, xử lý nước và nhiều dây chuyền sản xuất công nghiệp.

Van cổng hoạt động theo nguyên lý nâng hạ cửa van để đóng hoặc mở hoàn toàn dòng lưu chất. Khi van ở trạng thái mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy, giúp lưu chất đi qua gần như không gặp cản trở. Chính vì vậy, 1 12 Gate Valve được đánh giá là giải pháp lý tưởng cho các hệ thống yêu cầu lưu lượng lớn và tổn thất áp suất thấp.

Hiện nay, trên thị trường có rất nhiều dòng 1 12 Gate Valve được sản xuất bằng gang, đồng, inox, thép carbon hoặc thép đúc với nhiều tiêu chuẩn kết nối như BSP, NPT, JIS, DIN, ANSI và BS. Việc hiểu rõ đặc điểm kỹ thuật của loại van này sẽ giúp người dùng lựa chọn đúng sản phẩm phù hợp với từng hệ thống.

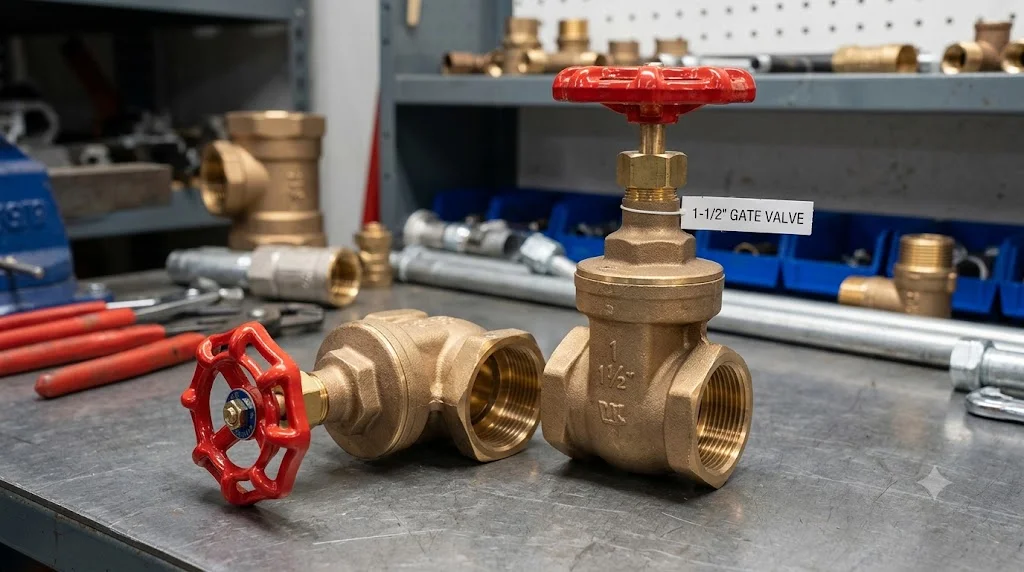

1 12 Gate Valve là gì?

1 12 Gate Valve là van cổng có đường kính danh nghĩa 1 1/2 inch, tương ứng khoảng 38,1 mm theo hệ inch và DN40 theo hệ mét. Loại van này được thiết kế để thực hiện chức năng đóng hoặc mở hoàn toàn dòng nước hoặc các loại lưu chất khác trong đường ống.

Không giống các loại van điều tiết lưu lượng như Globe Valve, Gate Valve không được thiết kế để làm việc ở trạng thái mở một phần trong thời gian dài. Chức năng chính của van là cô lập dòng chảy nhằm phục vụ việc bảo trì, sửa chữa hoặc vận hành hệ thống.

Kích thước 1 1/2 inch được xem là khá phổ biến vì phù hợp với nhiều công trình từ dân dụng đến công nghiệp. Đây là kích thước thường xuất hiện tại các đường ống cấp nước chính trong tòa nhà, hệ thống máy bơm, hệ thống tưới tiêu, đường ống PCCC và các dây chuyền sản xuất.

Ngoài tên gọi 1 12 Gate Valve, sản phẩm còn được biết đến với các tên như:

• Van cổng DN40

• Van cửa DN40

• Van chặn DN40

• Van cổng 40A

• Van cổng 1 inch rưỡi

Mặc dù tên gọi khác nhau nhưng tất cả đều chỉ cùng một loại van có kích thước danh nghĩa DN40.

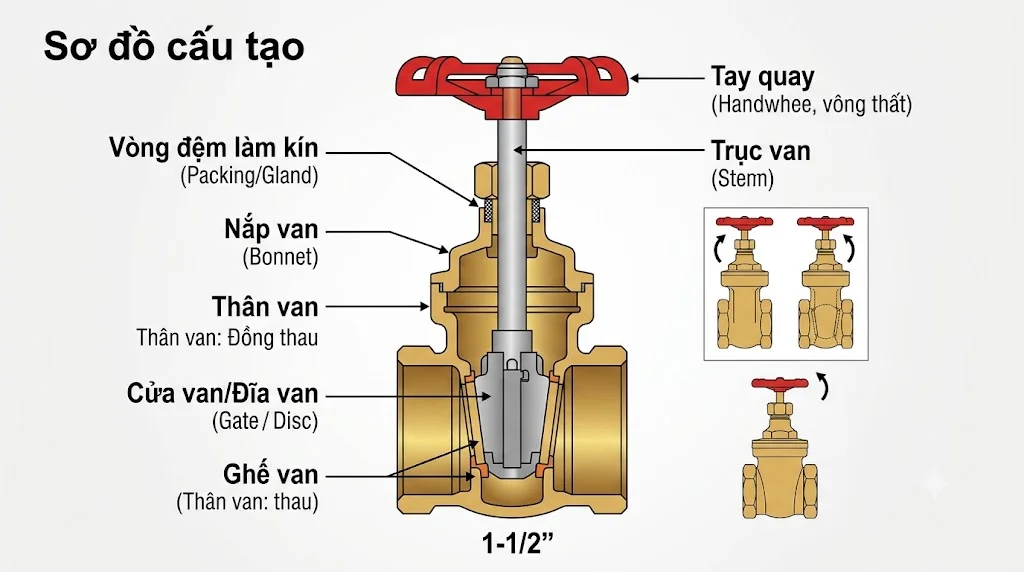

Cấu tạo của 1 12 Gate Valve

Thân van (Valve Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống. Đây cũng là phần kết nối trực tiếp với đường ống nên yêu cầu độ bền cơ học rất cao.

Tùy theo môi trường làm việc, thân van có thể được chế tạo từ nhiều loại vật liệu khác nhau như gang cầu, gang xám, đồng, inox 304, inox 316 hoặc thép đúc WCB. Đối với các hệ thống nước sạch, gang phủ sơn Epoxy và đồng là hai vật liệu phổ biến nhất. Trong khi đó, inox và thép thường được sử dụng trong ngành hóa chất, thực phẩm hoặc dầu khí.

Thiết kế thân van phải đáp ứng các tiêu chuẩn áp lực như PN10, PN16, PN25 hoặc Class 150, Class 300 tùy theo tiêu chuẩn sản xuất.

Cửa van (Gate Disc)

Cửa van là bộ phận trực tiếp thực hiện nhiệm vụ đóng mở dòng lưu chất.

Đối với các dòng 1 12 Gate Valve, cửa van thường có dạng nêm (Wedge Gate) hoặc dạng song song (Parallel Gate). Khi quay tay quay, cửa van sẽ di chuyển theo phương thẳng đứng để nâng lên hoặc hạ xuống.

Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên lưu lượng gần như không bị cản trở. Đây là ưu điểm lớn nhất của Gate Valve so với nhiều loại van khác.

Trục van (Stem)

Trục van truyền chuyển động từ tay quay xuống cửa van.

Hiện nay có hai kiểu thiết kế phổ biến:

• Rising Stem (Ty nổi)

• Non Rising Stem (Ty chìm)

Van ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng mở nhưng yêu cầu không gian lắp đặt lớn hơn. Ngược lại, van ty chìm phù hợp với các vị trí có chiều cao hạn chế.

Nắp van (Bonnet)

Nắp van được bắt chặt với thân van bằng bu lông hoặc ren nhằm tạo thành khoang kín cho trục van hoạt động.

Đây là bộ phận giúp bảo vệ các chi tiết bên trong khỏi bụi bẩn, hơi ẩm và tác động của môi trường bên ngoài.

Tay quay (Handwheel)

Tay quay là bộ phận điều khiển thủ công của van.

Thông thường, tay quay được chế tạo bằng gang hoặc thép phủ sơn Epoxy. Một số dòng công nghiệp còn được lắp hộp số giảm tốc hoặc bộ truyền động điện, khí nén nhằm tự động hóa quá trình vận hành.

Nguyên lý hoạt động của 1 12 Gate Valve

Nguyên lý hoạt động của 1 12 Gate Valve khá đơn giản nhưng mang lại hiệu quả rất cao trong việc cô lập dòng chảy.

Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ nâng cửa van lên khỏi vị trí làm kín. Cửa van di chuyển theo phương vuông góc với dòng nước, tạo ra một tiết diện mở hoàn toàn cho lưu chất đi qua.

Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, cửa van sẽ từ từ hạ xuống và ép sát vào hai vòng đệm làm kín bên trong thân van. Khi cửa van chạm hoàn toàn vào bề mặt làm kín, dòng lưu chất sẽ bị chặn lại hoàn toàn.

Do cửa van không nằm trong dòng chảy khi mở hoàn toàn nên tổn thất áp suất gần như bằng không. Chính đặc điểm này khiến 1 12 Gate Valve trở thành lựa chọn lý tưởng cho các hệ thống có lưu lượng lớn.

Tuy nhiên, Gate Valve không phù hợp để điều tiết lưu lượng. Nếu van hoạt động ở trạng thái mở một phần trong thời gian dài, dòng chảy tốc độ cao sẽ làm mòn cửa van và bề mặt làm kín, từ đó làm giảm tuổi thọ của thiết bị.

Thông số kỹ thuật của 1 12 Gate Valve

Các loại 1 12 Gate Valve phổ biến

Van cổng gang DN40

Đây là dòng sản phẩm được sử dụng nhiều nhất trong hệ thống cấp nước và PCCC nhờ giá thành hợp lý, độ bền cao và khả năng chống ăn mòn tốt khi được phủ sơn Epoxy.

Van cổng đồng DN40

Van đồng thường được sử dụng trong hệ thống nước sạch dân dụng, nước nóng và các công trình dân dụng. Ưu điểm của loại van này là kích thước nhỏ gọn, chống gỉ tốt và dễ lắp đặt.

Van cổng inox DN40

Van inox được ứng dụng trong ngành thực phẩm, dược phẩm, hóa chất và nước tinh khiết. Khả năng chống ăn mòn vượt trội giúp sản phẩm hoạt động ổn định trong môi trường khắc nghiệt.

Van cổng thép DN40

Loại van này chuyên dùng cho hệ thống hơi nóng, dầu nóng hoặc các môi trường có áp suất và nhiệt độ cao. Thép đúc WCB hoặc thép hợp kim giúp van chịu được điều kiện làm việc khắc nghiệt mà các vật liệu khác khó đáp ứng.

Ưu điểm của 1 12 Gate Valve

Tổn thất áp suất rất thấp

Khi mở hoàn toàn, cửa van nằm ngoài dòng lưu chất nên gần như không tạo ra cản trở. Điều này giúp hệ thống tiết kiệm năng lượng và duy trì lưu lượng tối đa.

Khả năng làm kín tốt

Bề mặt làm kín được gia công chính xác giúp van ngăn dòng chảy hiệu quả, hạn chế rò rỉ trong quá trình vận hành.

Độ bền cao

Nếu được lựa chọn đúng vật liệu và sử dụng đúng mục đích, 1 12 Gate Valve có thể hoạt động ổn định trong hàng chục năm.

Đa dạng vật liệu và tiêu chuẩn

Người dùng có thể lựa chọn nhiều loại vật liệu, kiểu kết nối và tiêu chuẩn khác nhau để phù hợp với từng hệ thống.

Ứng dụng của 1 12 Gate Valve

Kích thước 1 1/2 inch (DN40) được sử dụng rất phổ biến trong nhiều lĩnh vực khác nhau.

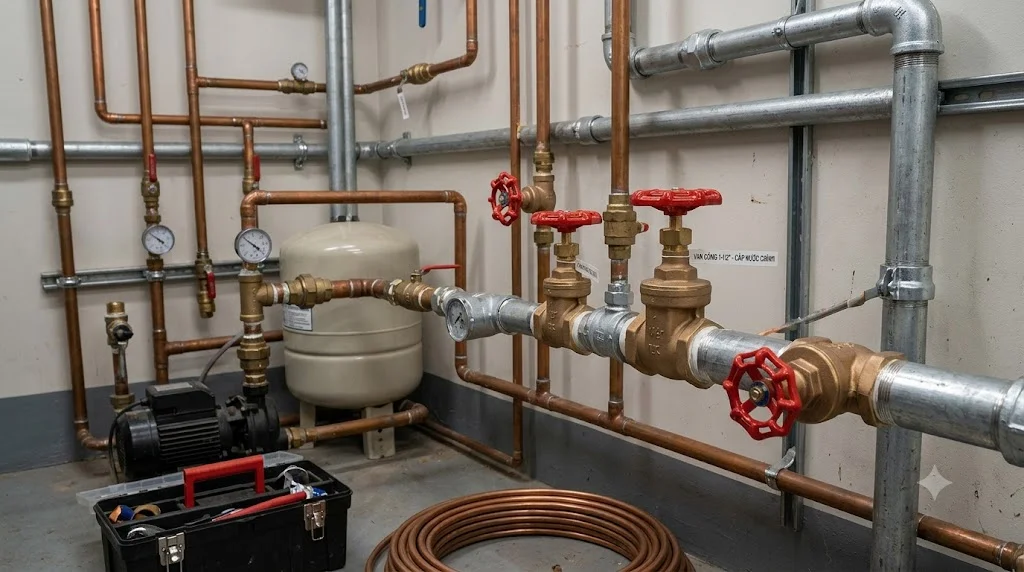

Trong hệ thống cấp nước sinh hoạt, van được lắp trên đường ống chính để cô lập từng khu vực khi cần bảo trì hoặc sửa chữa. Tại các tòa nhà, chung cư và trung tâm thương mại, van thường được bố trí tại các tầng hoặc các nhánh cấp nước quan trọng nhằm thuận tiện cho việc vận hành và bảo dưỡng.

Trong hệ thống phòng cháy chữa cháy (PCCC), 1 12 Gate Valve được lắp đặt trên các đường ống cấp nước đến họng chữa cháy, hệ thống sprinkler hoặc trạm bơm. Khả năng đóng mở hoàn toàn và lưu lượng lớn giúp bảo đảm nguồn nước luôn sẵn sàng khi xảy ra sự cố.

Ngoài ra, loại van này còn được ứng dụng rộng rãi trong nhà máy xử lý nước, hệ thống HVAC, nhà máy thực phẩm, nhà máy hóa chất, ngành dầu khí và nhiều dây chuyền sản xuất công nghiệp khác.

Kinh nghiệm lựa chọn 1 12 Gate Valve

Để lựa chọn đúng 1 12 Gate Valve, trước tiên cần xác định môi trường làm việc của hệ thống. Đối với nước sạch hoặc nước sinh hoạt, van gang phủ Epoxy hoặc van đồng là lựa chọn kinh tế và hiệu quả. Nếu lưu chất có tính ăn mòn hoặc yêu cầu vệ sinh cao, nên sử dụng van inox 304 hoặc inox 316.

Tiếp theo, cần kiểm tra tiêu chuẩn kết nối của đường ống như BSP, NPT, JIS, DIN hoặc ANSI để bảo đảm khả năng lắp đặt. Đồng thời, áp suất làm việc của van phải phù hợp với áp suất thực tế của hệ thống nhằm tránh hư hỏng hoặc mất an toàn trong quá trình sử dụng.

Ngoài ra, người dùng nên ưu tiên các thương hiệu uy tín có đầy đủ chứng nhận chất lượng, chế độ bảo hành và nguồn phụ tùng thay thế để bảo đảm tuổi thọ và hiệu quả vận hành lâu dài.

FAQ – Câu hỏi thường gặp về 1 1 2 Gate Valve

1 1 2 Gate Valve tương đương DN bao nhiêu?

1 1 2 Gate Valve tương đương kích thước DN40 (40A) theo tiêu chuẩn hệ mét. Đây là một trong những kích thước được sử dụng phổ biến trong hệ thống cấp nước và công nghiệp.

1 1 2 Gate Valve có dùng để điều tiết lưu lượng được không?

Không nên. Gate Valve được thiết kế để đóng hoặc mở hoàn toàn dòng chảy. Nếu sử dụng để điều tiết lưu lượng trong thời gian dài, cửa van và bề mặt làm kín sẽ bị mài mòn nhanh chóng.

Nên chọn van gang hay van inox?

Van gang phù hợp với hệ thống nước sạch và PCCC nhờ chi phí thấp. Trong khi đó, van inox thích hợp cho môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm và dược phẩm.

1 1 2 Gate Valve có những kiểu kết nối nào?

Sản phẩm có hai kiểu kết nối chính là ren và mặt bích. Việc lựa chọn phụ thuộc vào tiêu chuẩn đường ống, áp suất làm việc và yêu cầu kỹ thuật của từng công trình.

Tuổi thọ của 1 12 Gate Valve là bao lâu?

Nếu được lựa chọn đúng vật liệu, lắp đặt đúng kỹ thuật và bảo trì định kỳ, 1 12 Gate Valve có thể hoạt động ổn định từ 10 đến hơn 20 năm tùy theo điều kiện sử dụng.

Kết luận

1 1 2 Gate Valve là dòng van cổng kích thước DN40 (1 1/2 inch) được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và nhiều ngành công nghiệp khác. Với ưu điểm tổn thất áp suất thấp, độ kín cao, độ bền vượt trội và khả năng đáp ứng nhiều tiêu chuẩn quốc tế, loại van này là lựa chọn lý tưởng cho các hệ thống yêu cầu đóng mở hoàn toàn dòng lưu chất. Để đạt hiệu quả vận hành tối ưu, người dùng nên lựa chọn 1 1 2 Gate Valve phù hợp với áp suất, vật liệu, tiêu chuẩn kết nối và môi trường làm việc của hệ thống.
