Van cống là gì? Cấu tạo, phân loại và ứng dụng trong hệ thống đường ống

Van cống là tên gọi quen thuộc của van cổng (Gate Valve) tại nhiều địa phương và trong ngành cấp thoát nước. Đây là loại van được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống, giúp kiểm soát lưu lượng nước, dầu, khí hoặc nhiều loại chất lỏng khác một cách hiệu quả. Với cấu tạo đơn giản, độ kín cao và tổn thất áp suất thấp, Van  cống được ứng dụng rộng rãi trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), xử lý nước thải, HVAC và các nhà máy công nghiệp.

Hiện nay, Van  cống được sản xuất với nhiều kích thước từ DN15 đến DN1000, đa dạng vật liệu như gang, đồng, thép và inox, đáp ứng hầu hết các yêu cầu kỹ thuật của các công trình dân dụng và công nghiệp.

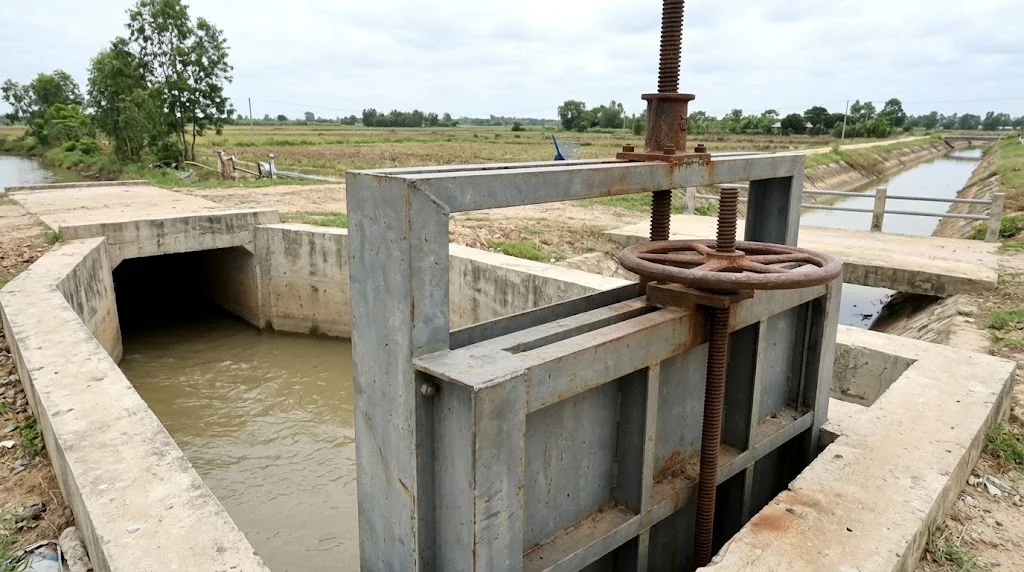

Van  cống là gì?

Khái niệm van  cống

Van  cống là loại van  công nghiệp hoạt động bằng cách nâng hoặc hạ một cửa van (gate) theo phương thẳng đứng để đóng hoặc mở dòng lưu chất. Khi van mở hoàn toàn, cửa van nằm ngoài dòng chảy nên lưu chất đi qua gần như không bị cản trở.

Khác với van cầu hoặc van điều khiển, Van  cống không được thiết kế để điều tiết lưu lượng. Thiết bị chỉ nên hoạt động ở hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn nhằm bảo đảm độ bền và hiệu quả sử dụng.

Vai trò của van cống

Van  cống giúp cô lập từng đoạn đường ống khi cần bảo trì, sửa chữa hoặc thay thế thiết bị mà không ảnh hưởng đến toàn bộ hệ thống. Thiết bị còn góp phần bảo vệ máy bơm, đồng hồ nước và các thiết bị khác bằng cách kiểm soát dòng chảy một cách hiệu quả.

Nhờ khả năng làm kín tốt và tuổi thọ cao, Van  cống là lựa chọn phổ biến trong các hệ thống đường ống có lưu lượng lớn.

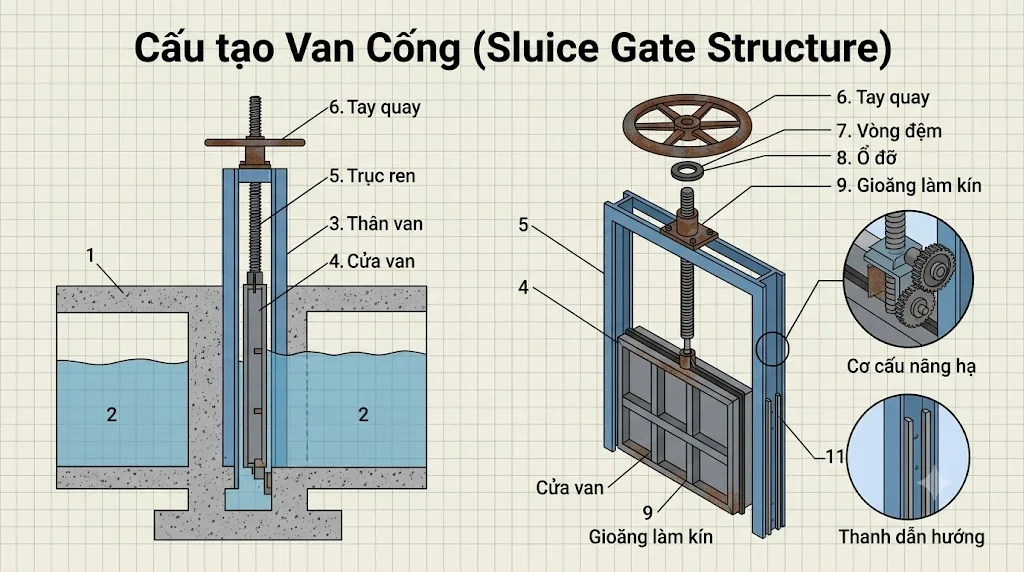

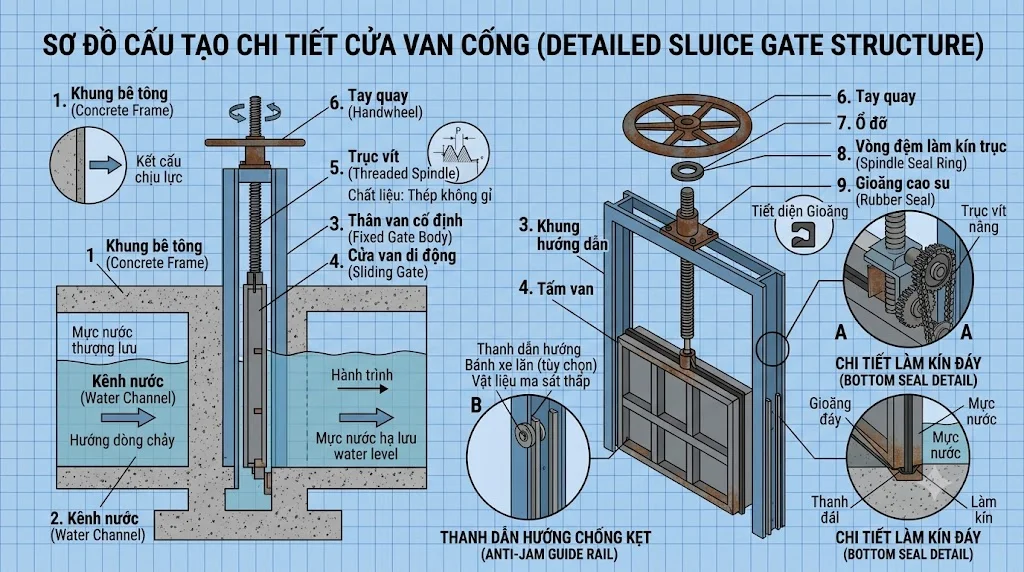

Cấu tạo của van  cống

Thân van

Thân van là bộ phận chịu áp lực chính và tiếp xúc trực tiếp với lưu chất. Tùy theo môi trường sử dụng, thân van có thể được chế tạo từ gang, gang cầu, thép carbon, inox hoặc đồng.

Đối với các dòng van gang, bề mặt thường được phủ sơn epoxy nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ sản phẩm.

Cửa van

Cửa van là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng chảy. Khi vận hành, cửa van sẽ di chuyển lên xuống theo phương vuông góc với dòng lưu chất.

Nhiều dòng Van  cống hiện đại sử dụng cửa van bọc cao su EPDM hoặc NBR nhằm tăng độ kín và hạn chế rò rỉ.

Trục van

Trục van truyền chuyển động từ tay quay hoặc bộ truyền động đến cửa van. Bộ phận này thường được chế tạo từ inox nhằm tăng khả năng chống gỉ và chịu lực.

Tùy theo thiết kế, Van  cống có thể là loại ty nổi hoặc ty chìm, phù hợp với từng điều kiện lắp đặt khác nhau.

Tay quay hoặc bộ truyền động

Van  cống có thể vận hành bằng tay quay, hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén. Các hệ thống tự động hóa thường sử dụng bộ truyền động điện hoặc khí nén để điều khiển từ xa.

Việc lựa chọn phương thức vận hành phụ thuộc vào quy mô công trình và yêu cầu quản lý của hệ thống.

Nguyên lý hoạt động của van cống

Quá trình mở van

Khi xoay tay quay theo chiều mở, trục van sẽ nâng cửa van lên khỏi dòng lưu chất. Lúc này, dòng nước hoặc lưu chất có thể đi qua với lưu lượng tối đa.

Nhờ thiết kế cửa van nằm ngoài dòng chảy, tổn thất áp suất khi mở hoàn toàn là rất nhỏ.

Quá trình đóng van

Khi xoay tay quay theo chiều ngược lại, cửa van sẽ hạ xuống và ép sát vào bề mặt làm kín. Dòng lưu chất sẽ bị chặn hoàn toàn, giúp cô lập đường ống.

Quá trình đóng mở cần được thực hiện từ từ để hạn chế hiện tượng sốc áp hoặc búa nước trong hệ thống.

Đặc điểm vận hành

Van  cống thích hợp cho chức năng đóng mở hoàn toàn nhưng không phù hợp để điều chỉnh lưu lượng liên tục. Nếu sử dụng van ở trạng thái mở một phần trong thời gian dài, cửa van và bề mặt làm kín có thể bị mài mòn nhanh hơn.

Vì vậy, trong các ứng dụng cần điều tiết lưu lượng, nên sử dụng van cầu hoặc van điều khiển chuyên dụng.

Các loại Van  cống phổ biến

Van  cống gang

Van  cống gang là dòng sản phẩm được sử dụng nhiều nhất trong hệ thống cấp nước và PCCC. Thiết bị có giá thành hợp lý, độ bền cao và khả năng chống ăn mòn tốt.

Đây là lựa chọn phổ biến cho các công trình dân dụng và hạ tầng kỹ thuật.

Van  cống inox

Van  cống inox được chế tạo từ inox 304 hoặc inox 316, phù hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất.

Mặc dù giá thành cao hơn van gang, nhưng tuổi thọ và khả năng chống gỉ của sản phẩm rất vượt trội.

Van  cống thép

Van  cống thép thường được sử dụng trong hệ thống hơi nóng, dầu tải nhiệt và các môi trường áp suất cao. Vật liệu thép carbon hoặc thép hợp kim giúp thiết bị chịu nhiệt và chịu áp lực tốt.

Loại van này phổ biến trong các nhà máy nhiệt điện, dầu khí và hóa chất.

Van  cống ty nổi và ty chìm

Van  cống ty nổi cho phép quan sát trạng thái đóng mở thông qua vị trí của trục van, thuận tiện cho việc kiểm tra vận hành. Trong khi đó, Van  cống ty chìm có thiết kế nhỏ gọn hơn và phù hợp với các vị trí có không gian lắp đặt hạn chế.

Việc lựa chọn giữa hai loại phụ thuộc vào yêu cầu kỹ thuật và điều kiện thực tế của công trình.

Ưu điểm của van cống

Tổn thất áp suất thấp

Khi mở hoàn toàn, cửa van không cản trở dòng lưu chất nên áp suất gần như không bị suy giảm. Điều này giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.

Đây là ưu điểm nổi bật của Van  cống so với nhiều loại van khác.

Độ kín cao

Van  cống được thiết kế với bề mặt làm kín chính xác, giúp ngăn ngừa rò rỉ hiệu quả. Các dòng van có cửa van bọc cao su còn tăng khả năng kín nước và giảm chi phí bảo trì.

Độ kín cao cũng góp phần bảo đảm an toàn cho hệ thống.

Tuổi thọ lâu dài

Nhờ cấu tạo chắc chắn và vật liệu chất lượng cao, Van  cống có thể hoạt động ổn định trong nhiều năm nếu được lắp đặt và bảo dưỡng đúng cách.

Điều này giúp giảm chi phí vận hành và thay thế thiết bị.

Ứng dụng của van cống

Hệ thống cấp nước

Van  cống được sử dụng rộng rãi trong mạng lưới cấp nước đô thị, nhà máy nước và các công trình dân dụng. Thiết bị giúp kiểm soát và cô lập từng khu vực của hệ thống khi cần bảo trì.

Đây là một trong những ứng dụng phổ biến nhất của van cống.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, Van  cống được lắp đặt trên các tuyến ống chính nhằm kiểm soát nguồn nước cấp cho hệ thống chữa cháy. Thiết bị cần có độ tin cậy cao và đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt.

Van  cống gang ty nổi là lựa chọn phổ biến trong nhiều công trình hiện nay.

Nhà máy công nghiệp

Van  cống được ứng dụng trong các nhà máy hóa chất, thực phẩm, xi măng, giấy và xử lý nước thải. Tùy theo loại lưu chất và điều kiện vận hành, người dùng có thể lựa chọn vật liệu gang, thép hoặc inox.

Việc lựa chọn đúng sản phẩm giúp nâng cao hiệu quả vận hành và tuổi thọ của hệ thống.

Cách lựa chọn Van  cống phù hợp

Chọn đúng vật liệu

Người dùng cần lựa chọn vật liệu phù hợp với môi trường làm việc. Van gang thích hợp với nước sạch, van thép phù hợp với hơi và dầu, còn van inox là lựa chọn tối ưu cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Việc lựa chọn đúng vật liệu sẽ giúp kéo dài tuổi thọ của thiết bị.

Lựa chọn kích thước và tiêu chuẩn kết nối

Van cần có kích thước tương ứng với đường kính đường ống và sử dụng đúng tiêu chuẩn kết nối như DIN, JIS, BS hoặc ANSI. Điều này giúp việc lắp đặt thuận lợi và bảo đảm độ kín.

Sai khác về tiêu chuẩn mặt bích có thể gây khó khăn trong quá trình thi công.

Ưu tiên thương hiệu uy tín

Nên lựa chọn các thương hiệu có chứng nhận CO, CQ và chính sách bảo hành rõ ràng. Sản phẩm chính hãng thường có chất lượng ổn định, đáp ứng tiêu chuẩn quốc tế và có tuổi thọ cao.

Ngoài ra, nhà cung cấp có đội ngũ kỹ thuật sẽ hỗ trợ tốt hơn trong việc lựa chọn và lắp đặt.

FAQ về van cống

Van  cống và van cổng có giống nhau không?

Có. Van  cống là cách gọi phổ biến của van cổng tại nhiều địa phương và trong ngành cấp thoát nước. Cả hai đều là Gate Valve, hoạt động bằng cách nâng hoặc hạ cửa van để đóng hoặc mở dòng lưu chất.

Khác nhau chỉ ở tên gọi, còn cấu tạo, nguyên lý hoạt động và ứng dụng về cơ bản là giống nhau.

Van cống có điều tiết lưu lượng được không?

Van  cống không được thiết kế để điều tiết lưu lượng. Thiết bị chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn nhằm tránh làm mòn cửa van và bề mặt làm kín.

Nếu cần điều chỉnh lưu lượng thường xuyên, người dùng nên lựa chọn van cầu hoặc van điều khiển.

Nên chọn Van  cống gang hay inox?

Van  cống gang phù hợp với hệ thống cấp nước, PCCC và các công trình dân dụng nhờ giá thành hợp lý và độ bền cao. Trong khi đó, Van  cống inox thích hợp với môi trường hóa chất, nước biển hoặc ngành thực phẩm do khả năng chống ăn mòn vượt trội.

Việc lựa chọn phụ thuộc vào điều kiện làm việc và ngân sách đầu tư.

Van cống ty nổi và ty chìm khác nhau như thế nào?

Van  cống ty nổi có trục van di chuyển lên xuống khi vận hành, giúp dễ dàng quan sát trạng thái đóng mở. Van  cống ty chìm có trục nằm bên trong thân van, tiết kiệm không gian và phù hợp với khu vực lắp đặt có chiều cao hạn chế.

Mỗi loại đều có ưu điểm riêng và được lựa chọn tùy theo yêu cầu của công trình.

Mua Van  cống ở đâu uy tín?

Người dùng nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ. Điều này giúp bảo đảm chất lượng sản phẩm và thuận lợi trong quá trình lắp đặt, vận hành cũng như bảo trì.

Kết luận

Van cống là thiết bị quan trọng trong các hệ thống đường ống, giúp đóng mở hoàn toàn dòng lưu chất với độ kín cao và tổn thất áp suất thấp. Với nhiều lựa chọn về vật liệu, kích thước và phương thức vận hành, Van  cống đáp ứng tốt nhu cầu của các công trình dân dụng, hạ tầng và công nghiệp. Việc lựa chọn đúng loại van từ nhà cung cấp uy tín sẽ góp phần nâng cao hiệu quả vận hành, bảo đảm an toàn và kéo dài tuổi thọ của toàn bộ hệ thống van cống.
