Bơm 3 pha 380V là gì? Cấu tạo, nguyên lý và cách chọn bơm

Bơm 3 pha 380V là dòng máy bơm sử dụng động cơ điện xoay chiều 3 pha với điện áp danh định phổ biến khoảng 380V giữa các dây pha trong hệ thống điện công nghiệp. Đây là loại bơm được sử dụng rộng rãi trong nhà máy, xưởng sản xuất, hệ thống cấp nước, tưới tiêu, xử lý nước, PCCC, HVAC và nhiều công trình dân dụng có quy mô lớn.

So với máy bơm sử dụng điện 1 pha, bơm 3 pha có lợi thế về khả năng truyền tải công suất, hiệu suất vận hành và độ ổn định khi làm việc liên tục. Đặc biệt, khi công suất động cơ tăng lên, việc sử dụng nguồn điện 3 pha thường trở nên phù hợp hơn cả về kỹ thuật lẫn kinh tế.

Tuy nhiên, lựa chọn một chiếc bơm 3 pha  380V không chỉ dựa vào công suất HP hoặc kW. Người dùng cần xác định chính xác lưu lượng, cột áp, môi chất, nhiệt độ, đường kính đường ống, điều kiện hút, phương thức điều khiển và chế độ làm việc. Nếu chọn bơm chỉ dựa trên công suất, máy có thể không đạt lưu lượng yêu cầu hoặc tiêu thụ điện năng lớn hơn cần thiết.

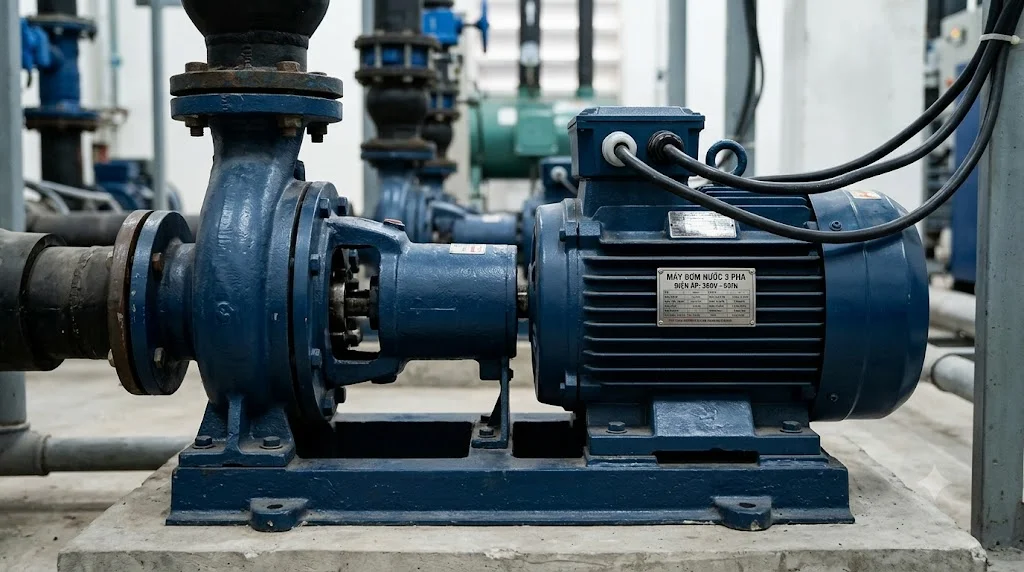

Bơm 3 pha 380V là gì?

Bơm 3 pha  380V là máy bơm được trang bị động cơ điện 3 pha, sử dụng nguồn điện xoay chiều ba pha để chuyển đổi điện năng thành cơ năng làm quay trục bơm. Chuyển động quay của trục truyền đến cánh bơm hoặc bộ phận tạo áp để tạo ra dòng chảy.

Trong hệ thống điện công nghiệp tại Việt Nam, điện áp 3 pha thường được nhắc đến ở mức 380V. Tuy nhiên, khi lựa chọn động cơ, cần xem chính xác thông số trên nhãn máy vì điện áp danh định có thể được nhà sản xuất ghi theo tiêu chuẩn và cấu hình đấu dây khác nhau.

Điểm khác biệt quan trọng của động cơ 3 pha là nguồn điện được tạo thành từ ba pha có cùng tần số và lệch nhau về góc pha. Nhờ đó, động cơ có thể tạo ra từ trường quay giúp rotor quay liên tục mà không cần cơ cấu khởi động như nhiều động cơ 1 pha.

Trong thực tế, cụm từ "bơm 3 pha  380V" thường được dùng để chỉ cả hệ thống gồm động cơ 3 pha + đầu bơm, chứ không phải một kiểu bơm thủy lực riêng biệt. Vì vậy, bơm ly tâm, bơm tăng áp, bơm chìm, bơm trục đứng, bơm trục ngang hay bơm PCCC đều có thể sử dụng động cơ 3 pha.

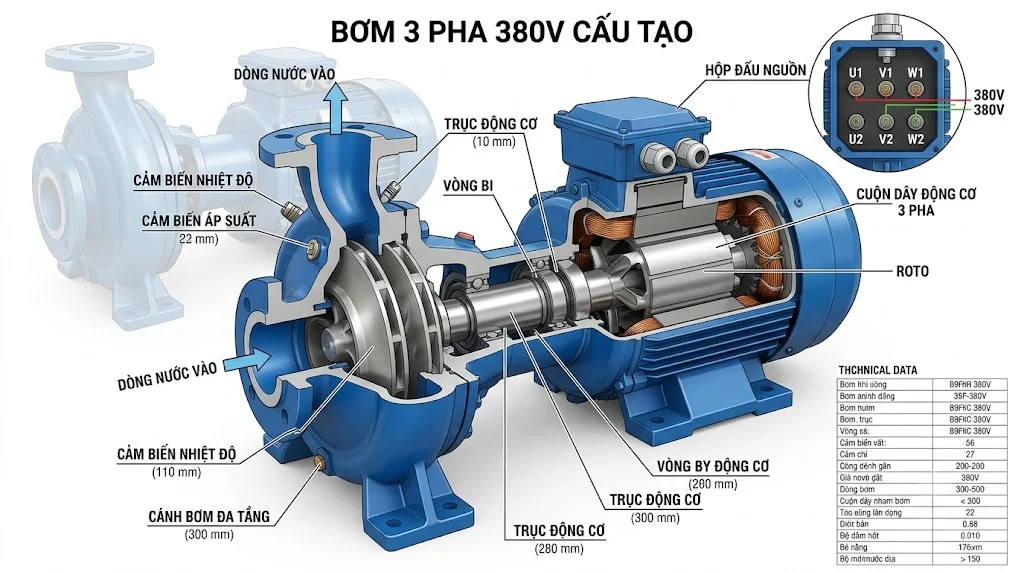

Cấu tạo của bơm 3 pha 380V

Động cơ điện 3 pha

Động cơ là bộ phận cung cấp chuyển động cho máy bơm. Bên trong động cơ gồm stator, rotor, cuộn dây, lõi thép, ổ bi, trục động cơ và hệ thống làm mát.

Khi cấp nguồn 3 pha vào các cuộn dây stator, từ trường quay được tạo ra làm rotor quay. Tốc độ quay phụ thuộc vào tần số nguồn điện và số cực của động cơ. Động cơ càng nhiều cực thì tốc độ đồng bộ càng thấp.

Đối với máy bơm công nghiệp, động cơ 3 pha thường có ưu điểm là vận hành ổn định, phù hợp với công suất lớn và có thể làm việc trong thời gian dài nếu được lựa chọn đúng chế độ tải.

Ngoài công suất, cần quan tâm đến cấp bảo vệ IP, cấp cách điện, hiệu suất động cơ, hệ số công suất, tốc độ quay, dòng định mức và chế độ làm việc. Những thông số này ảnh hưởng trực tiếp đến độ bền và mức tiêu thụ điện của máy.

Đầu bơm và cánh bơm

Đầu bơm là phần trực tiếp tác động lên chất lỏng. Với bơm ly tâm, cánh bơm quay tạo ra sự thay đổi vận tốc và áp suất của dòng chất lỏng.

Tùy thiết kế, cánh bơm có thể là cánh kín, cánh bán hở hoặc cánh hở. Mỗi loại phù hợp với một nhóm chất lỏng và điều kiện làm việc khác nhau.

Ví dụ, bơm nước sạch thường sử dụng cấu tạo cánh khác với bơm nước thải chứa rác hoặc chất rắn. Vì vậy, không nên chỉ nhìn vào công suất động cơ mà bỏ qua thiết kế thủy lực của đầu bơm.

Trục, phớt và ổ bi

Trục có nhiệm vụ truyền mô-men xoắn từ động cơ đến bộ phận thủy lực. Trục phải có độ cứng và độ chính xác phù hợp để hạn chế rung động trong quá trình vận hành.

Phớt cơ khí có nhiệm vụ hạn chế chất lỏng rò rỉ ra ngoài tại vị trí trục đi qua thân bơm. Đây là một trong những chi tiết cần kiểm tra khi máy bơm hoạt động lâu ngày.

Ổ bi giúp trục quay ổn định và giảm ma sát. Nếu ổ bi bị mòn, máy có thể xuất hiện tiếng ồn, rung động hoặc nhiệt độ tăng cao.

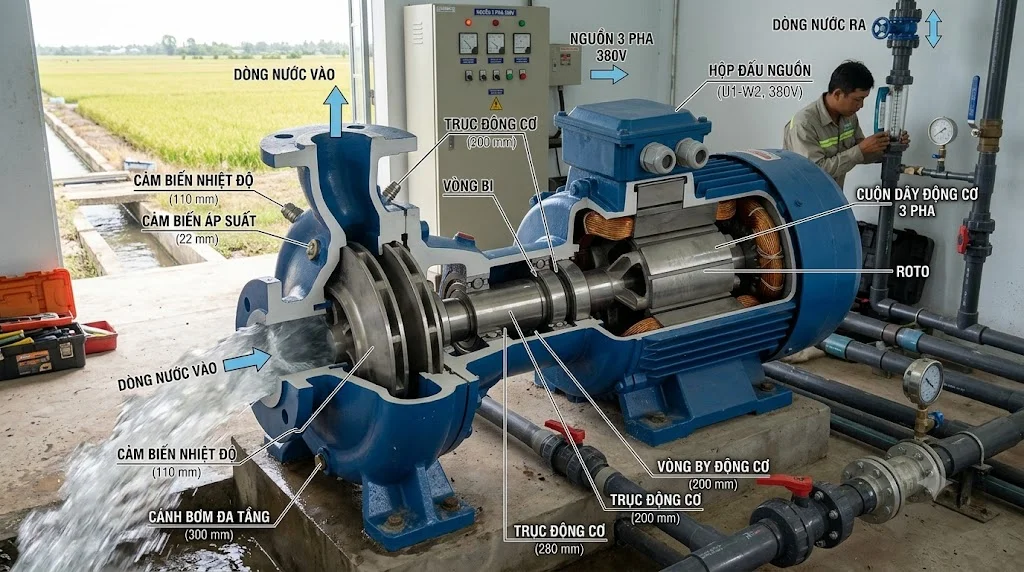

Nguyên lý hoạt động của bơm 3 pha 380V

Khi cấp nguồn điện 3 pha vào động cơ, các cuộn dây stator tạo ra từ trường quay. Từ trường này làm rotor quay và truyền mô-men xoắn đến trục bơm.

Đối với bơm ly tâm, khi cánh bơm quay, chất lỏng đi vào vùng tâm cánh. Lực ly tâm làm chất lỏng chuyển động từ tâm ra phía ngoài cánh với vận tốc cao. Sau đó, hình dạng thân bơm hoặc buồng xoắn chuyển đổi một phần động năng thành áp năng, tạo ra áp suất để đưa nước vào đường ống.

Quá trình có thể được hiểu theo chuỗi:

Điện năng → động cơ → chuyển động quay → cánh bơm → năng lượng dòng chảy → lưu lượng và cột áp.

Hiệu quả của toàn bộ quá trình phụ thuộc vào cả động cơ và phần thủy lực. Một động cơ hiệu suất cao nhưng đầu bơm được lựa chọn sai điểm làm việc vẫn có thể tiêu thụ điện lớn và hoạt động không hiệu quả.

Ưu điểm của bơm 3 pha 380V

Phù hợp với công suất lớn

Một trong những ưu điểm lớn nhất của bơm 3 pha là khả năng đáp ứng các ứng dụng có công suất cao. Khi hệ thống yêu cầu lưu lượng và cột áp lớn, động cơ 3 pha thường phù hợp hơn so với việc sử dụng động cơ 1 pha có cùng mức công suất.

Đây là lý do bơm 3 pha được sử dụng phổ biến trong nhà máy, hệ thống cấp nước trung tâm, tưới tiêu, PCCC và các trạm bơm công nghiệp.

Đối với những hệ thống phải vận hành nhiều giờ mỗi ngày, việc lựa chọn động cơ có hiệu suất phù hợp còn giúp giảm đáng kể chi phí điện trong suốt vòng đời thiết bị.

Vận hành ổn định

Nguồn điện 3 pha tạo ra từ trường quay tương đối đều, giúp động cơ vận hành ổn định và có khả năng làm việc tốt với tải lớn.

Khi hệ thống được thiết kế đúng, động cơ có thể khởi động và duy trì mô-men phù hợp với yêu cầu của máy bơm. Điều này đặc biệt quan trọng đối với các máy bơm có công suất lớn hoặc hệ thống cần vận hành liên tục.

Tuy nhiên, sự ổn định vẫn phụ thuộc vào chất lượng nguồn điện. Mất pha, lệch pha, điện áp thấp hoặc điện áp không cân bằng đều có thể khiến động cơ nóng lên và giảm tuổi thọ.

Nhược điểm của bơm 3 pha  380V

Bơm 3 pha yêu cầu hệ thống điện 3 pha phù hợp. Vì vậy, thiết bị không thuận tiện bằng bơm 1 pha đối với những vị trí chỉ có nguồn điện dân dụng thông thường.

Hệ thống cũng cần có tủ điện, thiết bị bảo vệ và phương án điều khiển phù hợp. Với động cơ công suất lớn, dòng khởi động có thể đáng kể, do đó cần cân nhắc phương án khởi động trực tiếp, sao–tam giác, soft starter hoặc biến tần tùy công suất và yêu cầu vận hành.

Ngoài ra, việc đấu nối điện 3 pha phải được thực hiện đúng kỹ thuật. Đảo thứ tự pha có thể làm thay đổi chiều quay động cơ và trong một số loại bơm có thể khiến máy không tạo được lưu lượng đúng thiết kế.

Các loại bơm 3 pha  380V phổ biến

Bơm ly tâm 3 pha

Đây là nhóm phổ biến nhất, được sử dụng để cấp nước sạch, tuần hoàn nước, tưới tiêu và nhiều ứng dụng công nghiệp.

Bơm ly tâm có ưu điểm là cấu tạo tương đối đơn giản, lưu lượng ổn định và có nhiều model với dải công suất rộng. Có thể lựa chọn bơm trục ngang, bơm trục đứng hoặc bơm đa tầng cánh tùy yêu cầu.

Bơm chìm 3 pha

Bơm chìm 3 pha được đặt trực tiếp trong nước, thường dùng cho giếng khoan, bể chứa, hệ thống thoát nước hoặc xử lý nước thải.

Ưu điểm là không cần bố trí đường ống hút dài như bơm đặt trên mặt đất. Động cơ được thiết kế để làm việc trong môi trường ngập nước nên cần đặc biệt chú ý đến cấp bảo vệ, phớt, cáp điện và điều kiện lắp đặt.

Bơm tăng áp 3 pha

Bơm tăng áp 3 pha được sử dụng khi hệ thống cần duy trì áp suất nước ổn định. Có thể sử dụng một bơm đơn hoặc nhiều bơm ghép thành cụm.

Với hệ thống lớn, biến tần có thể được sử dụng để điều chỉnh tốc độ động cơ theo nhu cầu thực tế, giúp hạn chế việc bơm luôn chạy ở tốc độ tối đa khi nhu cầu sử dụng nước thay đổi.

Bơm chữa cháy 3 pha

Các hệ thống PCCC quy mô lớn thường sử dụng động cơ điện 3 pha cho bơm chữa cháy điện. Tùy thiết kế hệ thống có thể kết hợp bơm điện, bơm diesel và bơm bù áp.

Khi lựa chọn bơm PCCC, không thể áp dụng cách chọn bơm nước thông thường. Cần căn cứ vào thiết kế PCCC, lưu lượng, áp lực, chế độ khởi động, nguồn điện dự phòng và các tiêu chuẩn/quy chuẩn áp dụng cho công trình.

Cách chọn bơm 3 pha  380V đúng công suất

Xác định lưu lượng

Lưu lượng là lượng nước mà bơm cần cung cấp trong một đơn vị thời gian, thường tính bằng m³/h hoặc lít/phút.

Ví dụ, nếu hệ thống yêu cầu 20 m³/h thì cần tìm điểm làm việc của bơm tại lưu lượng khoảng 20 m³/h, thay vì chỉ chọn một máy "công suất lớn".

Lưu lượng thực tế phải được xác định dựa trên nhu cầu sử dụng và thiết kế đường ống. Chọn bơm quá lớn có thể làm tăng điện năng tiêu thụ, tăng vận tốc dòng chảy và gây khó khăn trong điều khiển.

Xác định cột áp

Cột áp phải bao gồm chênh lệch cao độ và các tổn thất của hệ thống.

Trong đó, tổn thất bao gồm đường ống, co, van, lọc, thiết bị trao đổi nhiệt và các thành phần khác.

Không nên chọn máy chỉ dựa vào "cột áp tối đa". Cần xem máy đạt bao nhiêu cột áp tại đúng lưu lượng cần thiết.

Kiểm tra công suất động cơ

Công suất động cơ cần đủ để đáp ứng điểm làm việc của bơm nhưng không nên chọn quá dư một cách tùy tiện.

Trong đó $P_h$ là công suất thủy lực, $\rho$ là khối lượng riêng của chất lỏng, $g$ là gia tốc trọng trường, $Q$ là lưu lượng, $H$ là cột áp và $\eta$ là hiệu suất tổng thể.

Sau khi xác định công suất yêu cầu, cần lựa chọn động cơ có công suất định mức phù hợp và kiểm tra khả năng làm việc tại điểm vận hành thực tế.

Bảng tham khảo công suất bơm 3 pha  380V

Các giá trị trên là quy đổi công suất danh nghĩa để tham khảo. Công suất thực tế của từng model và hiệu suất có thể khác nhau, vì vậy cần xem chính xác nhãn động cơ và catalogue.

Điện năng tiêu thụ của bơm 3 pha 380V

Điện năng tiêu thụ không chỉ phụ thuộc vào công suất ghi trên động cơ. Một máy bơm 15 kW không nhất thiết lúc nào cũng tiêu thụ đúng 15 kW điện.

Mức tiêu thụ thực tế phụ thuộc vào tải của bơm, hiệu suất động cơ, hiệu suất thủy lực, điểm làm việc, hệ số công suất và phương thức điều khiển.

Với hệ thống có nhu cầu lưu lượng thay đổi, sử dụng biến tần có thể giúp điều chỉnh tốc độ động cơ. Tuy nhiên, biến tần không phải lúc nào cũng mang lại hiệu quả nếu hệ thống không phù hợp với điều khiển tốc độ.

Do đó, khi đánh giá bơm công nghiệp, nên quan tâm đến chi phí vòng đời thay vì chỉ nhìn vào giá mua ban đầu.

Lưu ý khi lắp đặt bơm 3 pha 380V

Trước khi lắp đặt cần kiểm tra điện áp thực tế, thứ tự pha, tiết diện dây dẫn, thiết bị bảo vệ và khả năng chịu tải của tủ điện.

Động cơ cần được bảo vệ khỏi các tình trạng như quá tải, mất pha, lệch pha, ngắn mạch và điện áp bất thường. Với động cơ công suất lớn, phương án khởi động cũng cần được lựa chọn phù hợp.

Về phía thủy lực, cần đảm bảo đường ống hút đủ kích thước, hạn chế tổn thất và tránh để máy hoạt động trong điều kiện thiếu nước. Nếu là bơm hút từ nguồn thấp hơn, phải đặc biệt chú ý đến chiều cao hút và NPSH.

Sau khi lắp đặt, cần kiểm tra chiều quay trước khi vận hành chính thức. Nếu chiều quay không đúng, cần xử lý lại thứ tự pha theo đúng hướng dẫn của nhà sản xuất.

Bảo dưỡng bơm 3 pha 380V

Bơm cần được kiểm tra định kỳ về tiếng ồn, rung động, nhiệt độ ổ bi, tình trạng phớt và dòng điện động cơ.

Nếu dòng điện tăng bất thường so với điều kiện vận hành trước đó, cần kiểm tra xem bơm có đang làm việc ngoài điểm thiết kế hay không. Các nguyên nhân có thể bao gồm đường ống thay đổi, van mở không đúng, cánh bơm bị kẹt hoặc hệ thống phát sinh vấn đề.

Đối với bơm làm việc trong môi trường nước có cặn hoặc chất rắn, cần kiểm tra cánh bơm và đường hút thường xuyên hơn.

Động cơ điện cũng cần được kiểm tra tình trạng cách điện theo kế hoạch bảo trì phù hợp. Không nên đợi đến khi động cơ cháy hoặc máy bơm dừng hoàn toàn mới tiến hành kiểm tra.

FAQ về bơm 3 pha 380V

Bơm 3 pha 380V có mạnh hơn bơm 1 pha không?

Không thể kết luận chỉ dựa vào số pha. Công suất, thiết kế thủy lực và điểm làm việc mới là những yếu tố quyết định khả năng cấp nước của máy bơm. Tuy nhiên, nguồn điện 3 pha có nhiều lợi thế khi vận hành động cơ công suất lớn, đặc biệt trong môi trường công nghiệp. Vì vậy, các máy bơm công suất cao thường được thiết kế sử dụng động cơ 3 pha để đạt khả năng vận hành ổn định và phù hợp với hệ thống điện công nghiệp.

Bơm 3 pha 380V có dùng được điện 220V không?

Không nên tự ý cấp nguồn 220V cho động cơ được thiết kế cho nguồn 3 pha 380V. Động cơ phải được cấp đúng điện áp và phương thức đấu nối theo thông tin trên nameplate. Một số động cơ có thể hỗ trợ nhiều cấu hình điện áp, chẳng hạn đấu sao/tam giác với các mức điện áp khác nhau, nhưng phải căn cứ chính xác vào sơ đồ đấu dây của nhà sản xuất. Nếu cấp sai điện áp hoặc đấu sai cấu hình, động cơ có thể không đạt mô-men yêu cầu, bị quá dòng hoặc hư hỏng.

Bơm 3 pha 380V công suất bao nhiêu phù hợp cho gia đình?

Nếu gia đình có hệ thống điện 3 pha và nhu cầu sử dụng nước lớn, có thể sử dụng bơm 3 pha. Tuy nhiên, không nên chọn máy chỉ dựa vào diện tích nhà. Cần xác định số lượng thiết bị sử dụng nước đồng thời, lưu lượng yêu cầu, chiều cao đưa nước, chiều dài đường ống và áp lực mong muốn. Với nhu cầu gia đình thông thường, bơm công suất nhỏ có thể đã đủ; còn nhà nhiều tầng, bể ngầm, hệ thống tưới hoặc nhu cầu sử dụng lớn có thể cần bơm 3 pha công suất cao hơn.

Bơm 3 pha 380V có tốn điện không?

Điện năng tiêu thụ phụ thuộc chủ yếu vào công suất thực tế và thời gian vận hành, không thể đánh giá chỉ bằng việc máy sử dụng điện 3 pha. Một hệ thống bơm được lựa chọn đúng điểm làm việc có thể tiết kiệm điện hơn một máy công suất lớn nhưng thường xuyên chạy ngoài vùng hiệu suất tối ưu. Với hệ thống vận hành nhiều giờ, nên xem xét hiệu suất động cơ, hiệu suất bơm, đường đặc tính Q-H và phương thức điều khiển để đánh giá chi phí vận hành.

Bơm 3 pha có cần tủ điện riêng không?

Đối với hệ thống công nghiệp, việc sử dụng tủ điện điều khiển và bảo vệ là rất cần thiết. Tủ có thể tích hợp aptomat, contactor, relay nhiệt, thiết bị bảo vệ mất pha/lệch pha và các thiết bị điều khiển khác. Với hệ thống yêu cầu điều chỉnh tốc độ, có thể sử dụng biến tần. Cấu hình tủ điện cần được tính toán theo công suất động cơ, dòng định mức, phương pháp khởi động và yêu cầu vận hành thực tế.

Bơm 3 pha 380V có cần kiểm tra thứ tự pha không?

Có. Thứ tự pha ảnh hưởng đến chiều quay của động cơ. Sau khi đấu nối, cần kiểm tra chiều quay theo yêu cầu của nhà sản xuất trước khi vận hành chính thức. Đặc biệt với máy bơm ly tâm, chiều quay sai có thể khiến lưu lượng và cột áp không đạt yêu cầu, đồng thời ảnh hưởng đến khả năng vận hành của thiết bị. Việc kiểm tra và đấu điện nên được thực hiện bởi người có chuyên môn để đảm bảo an toàn.

Kết luận

Việc lựa chọn máy bơm không nên chỉ dựa vào công suất HP hoặc điện áp 380V. Một hệ thống hiệu quả cần được tính toán đồng thời về lưu lượng, cột áp, điều kiện hút, đường ống, điểm làm việc, hiệu suất động cơ và phương thức điều khiển. Với các hệ thống công nghiệp hoặc công trình có nhu cầu vận hành liên tục, việc lựa chọn đúng thiết bị ngay từ đầu có thể giúp giảm đáng kể chi phí điện, bảo trì và thời gian dừng máy. Đặc biệt, cần kiểm tra chính xác thông số nameplate để đảm bảo động cơ phù hợp với nguồn điện thực tế và được bảo vệ đúng cách trong quá trình vận hành. bơm 3 pha 380V
