Độ sâu hút của bơm Trong quá trình lắp đặt hệ thống cấp nước, tưới tiêu, bơm giếng hoặc khai thác nước từ bể ngầm, đây là một thông số đặc biệt quan trọng. Đây là yếu tố quyết định máy bơm có thể lấy nước từ nguồn nằm thấp hơn vị trí đặt máy hay không. Nếu lựa chọn sai, máy có thể chạy nhưng không lên nước, lưu lượng thấp, thường xuyên mất nước mồi hoặc phát sinh tiếng ồn và rung động bất thường.

Một sai lầm phổ biến là cho rằng máy bơm có công suất càng lớn thì khả năng hút càng sâu. Trên thực tế, điều này không hoàn toàn đúng. Khả năng hút của máy bơm chịu ảnh hưởng rất lớn bởi áp suất khí quyển, cấu tạo máy bơm, NPSH, chiều dài và đường kính ống hút, độ kín của hệ thống cũng như cao độ mực nước.

Đặc biệt, cần phân biệt rõ độ sâu hút với cột áp. Một máy bơm có cột áp 30 m không đồng nghĩa với việc máy có thể hút nước từ độ sâu 30 m. Hai thông số này phản ánh hai vấn đề thủy lực khác nhau.

Vậy độ sâu hút của bơm tối đa là bao nhiêu? Cách tính như thế nào? Bơm đặt trên mặt đất có thể hút nước từ giếng sâu bao nhiêu mét? Khi nào cần chuyển sang sử dụng bơm chìm? Bài viết dưới đây sẽ phân tích chi tiết những vấn đề này.

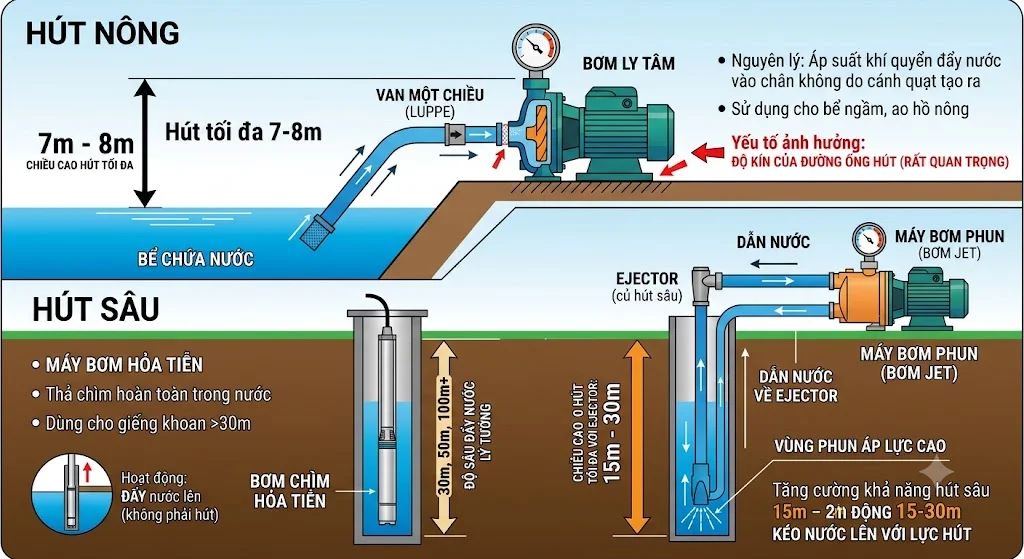

Độ sâu hút của bơm là gì?

Độ sâu hút của bơm là khoảng cách theo phương thẳng đứng từ mực nước tại nguồn hút đến tâm cửa hút hoặc tâm máy bơm, khi máy bơm được đặt cao hơn nguồn nước.

Ví dụ, một máy bơm đặt trên mặt đất trong khi nước trong giếng nằm thấp hơn máy 5 m. Khi đó, độ sâu hút tĩnh của hệ thống là 5 m.

Tuy nhiên, cần chú ý rằng mực nước trong nguồn không phải lúc nào cũng cố định. Với giếng khoan hoặc giếng đào, mực nước có thể thay đổi theo mùa, lượng nước khai thác và tốc độ bơm. Khi máy bơm bắt đầu hoạt động, mực nước có thể tiếp tục hạ xuống. Vì vậy, nếu chỉ đo độ sâu khi máy đang dừng thì có thể đánh giá sai điều kiện hút thực tế.

Có thể hiểu đơn giản:

Độ sâu hút = khoảng cách thẳng đứng từ mực nước đến vị trí đặt bơm.

Đây là chiều cao hút tĩnh. Khi tính toán hệ thống hoàn chỉnh, cần cộng thêm tổn thất áp suất trên đường ống hút và các phụ kiện.

Một vấn đề khác cũng cần lưu ý là độ sâu hút thường được người bán máy bơm công bố dưới dạng "hút sâu 8 m", "hút sâu 9 m" hoặc tương tự. Đây là thông số tham khảo cho điều kiện nhất định, không nên hiểu rằng máy luôn có thể hút đúng độ sâu đó trong mọi hệ thống.

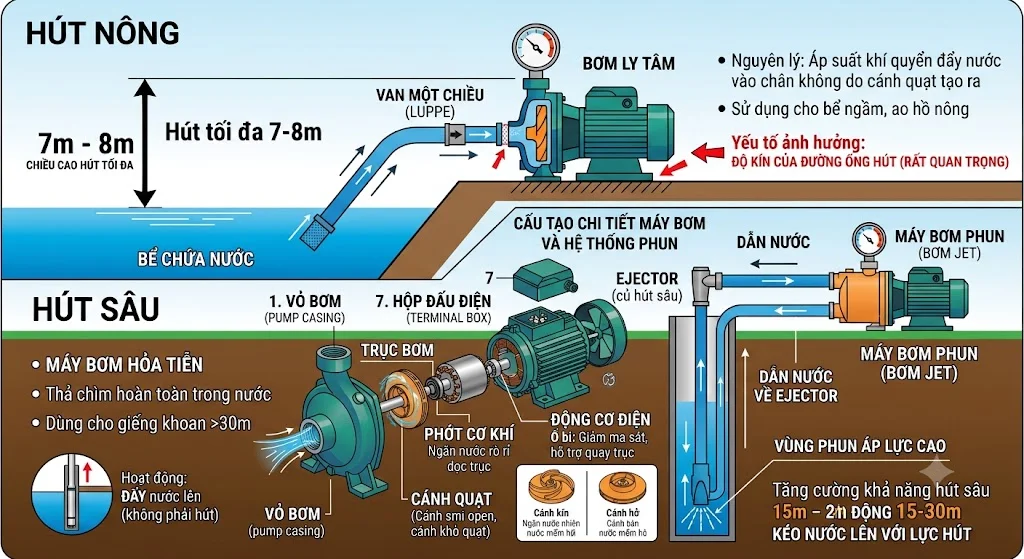

Độ sâu hút của bơm tối đa bao nhiêu mét?

Giới hạn hút nước về mặt lý thuyết

Khả năng hút của máy bơm đặt trên mặt đất bị giới hạn bởi áp suất khí quyển. Về lý thuyết, tại điều kiện khí quyển tiêu chuẩn, áp suất khí quyển tương đương khoảng 10,33 m cột nước.

Điều này có nghĩa rằng trong điều kiện lý tưởng tuyệt đối, áp suất khí quyển có thể hỗ trợ một cột nước khoảng 10,33 m. Tuy nhiên, đây không phải độ sâu hút thực tế của một máy bơm thông thường.

Trong hệ thống thực tế luôn tồn tại tổn thất ma sát trên đường ống, tổn thất cục bộ tại co, van, rọ bơm, bộ lọc và các mối nối. Ngoài ra còn có ảnh hưởng của nhiệt độ nước, áp suất khí quyển tại địa điểm lắp đặt và yêu cầu NPSH của máy bơm.

Do đó, càng đưa máy bơm đến gần giới hạn lý thuyết thì điều kiện vận hành càng khó ổn định. Đây cũng là nguyên nhân tại sao một máy bơm được quảng cáo có khả năng hút sâu 8 m không nên được thiết kế với mực nước luôn ở đúng 8 m.

Trong thực tế, khoảng 6–8 m thường được xem là vùng làm việc phổ biến của nhiều loại bơm ly tâm dân dụng đặt trên mặt đất, nhưng thông số cụ thể phải căn cứ theo từng model.

Độ sâu hút thực tế của bơm dân dụng

Có thể tham khảo phạm vi sau:

Không nên sử dụng bảng trên để thay thế catalogue của nhà sản xuất. Đây chỉ là cách phân loại để người dùng có hình dung ban đầu.

Cách tính độ sâu hút của bơm

Tính chiều cao hút tĩnh

Cách đơn giản nhất là xác định cao độ của tâm bơm và cao độ mực nước.

Trong đó:

• $H_s$: chiều cao hút tĩnh.

• $z_b$: cao độ tâm bơm.

• $z_w$: cao độ mực nước.

Ví dụ, tâm bơm nằm cao hơn mặt nước 5 m thì chiều cao hút tĩnh là 5 m.

Tuy nhiên, nếu mực nước thay đổi từ 3 m đến 6 m thì phải lấy mực nước thấp nhất trong điều kiện vận hành để kiểm tra. Đây là cách tính an toàn hơn so với việc chỉ lấy mực nước trung bình.

Tính thêm tổn thất đường ống hút

Trong thực tế, nước phải di chuyển qua đường ống trước khi đến cửa hút của máy. Quá trình này tạo ra tổn thất.

Trong đó $h_{f,s}$ là tổng tổn thất trên đường hút.

Tổn thất bao gồm ma sát dọc đường ống và tổn thất cục bộ tại co, tê, van, rọ bơm, lọc rác và các phụ kiện khác.

Đường ống hút càng dài và đường kính càng nhỏ thì tổn thất càng tăng. Vì vậy, nếu máy bơm cần hút từ nguồn nước cách 6 m nhưng đường ống hút dài tới vài chục mét với nhiều co nối thì điều kiện thực tế khó khăn hơn rất nhiều so với trường hợp máy chỉ cách nguồn nước 6 m theo phương thẳng đứng và có đường ống hút ngắn.

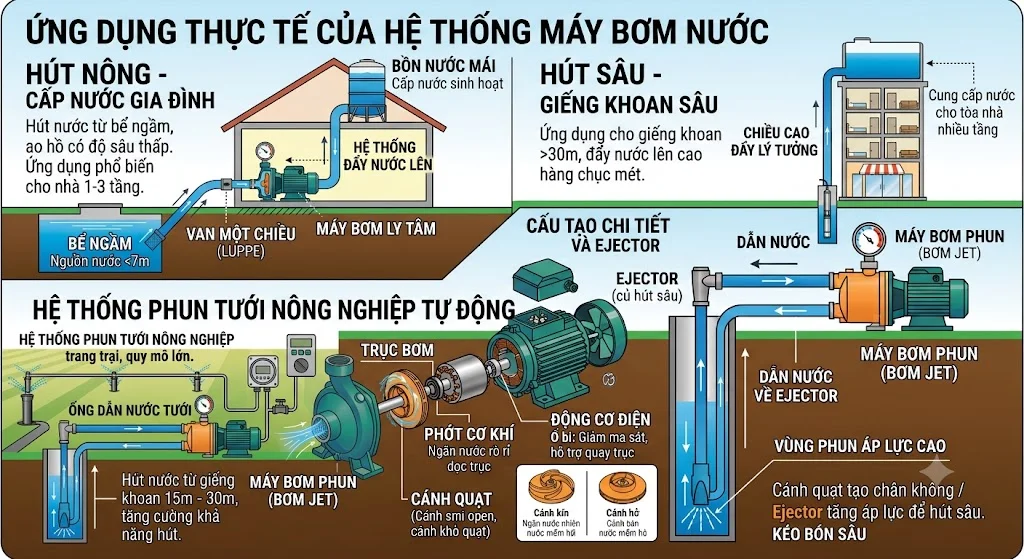

Những yếu tố ảnh hưởng đến độ sâu hút của bơm

Chiều dài và đường kính đường ống hút

Đường ống hút có ảnh hưởng trực tiếp đến khả năng làm việc của máy bơm. Khi đường kính ống quá nhỏ, vận tốc nước tăng và tổn thất ma sát cũng tăng. Điều này làm giảm áp suất tại cửa hút và có thể khiến máy bơm hoạt động không đúng điểm thiết kế.

Trong thiết kế thực tế, đường ống hút thường không nên nhỏ hơn cửa hút của máy bơm nếu không có tính toán cụ thể. Với đường hút dài, việc tăng đường kính ống có thể giúp giảm đáng kể tổn thất.

Ví dụ, cùng một máy bơm hút nước từ độ sâu 5 m, nhưng một hệ thống sử dụng đường ống hút ngắn, đường kính phù hợp sẽ thuận lợi hơn nhiều so với hệ thống sử dụng ống nhỏ và kéo dài hàng chục mét.

Ngoài ra, đường ống hút nên được bố trí càng ngắn, càng thẳng càng tốt. Hạn chế sử dụng quá nhiều co 90° hoặc các phụ kiện tạo ra tổn thất lớn.

Độ kín của đường ống hút

Đường hút phải kín. Đây là nguyên tắc rất quan trọng đối với bơm đặt trên mặt đất.

Nếu phía hút có một điểm rò khí, máy bơm có thể không tạo được điều kiện chân không cần thiết để đưa nước lên. Đặc biệt, một số vị trí như mối nối ren, mặt bích, van chân, gioăng và khớp nối thường là những nơi cần kiểm tra kỹ.

Điểm đáng lưu ý là đường hút có thể không rò nước ra ngoài nhưng vẫn lọt khí vào trong. Vì vậy, chỉ quan sát bên ngoài không thấy nước rò chưa đủ để kết luận hệ thống kín.

Khi bơm thường xuyên mất nước mồi, cần kiểm tra toàn bộ đường hút trước khi kết luận rằng máy bơm không đủ khả năng hút.

Rọ bơm và van một chiều

Rọ bơm được lắp ở đầu đường ống hút trong nhiều hệ thống bơm từ giếng hoặc bể ngầm. Thiết bị này có nhiệm vụ ngăn nước chảy ngược khi máy bơm dừng và đồng thời hạn chế rác đi vào đường ống.

Nếu rọ bơm bị hỏng, kẹt hoặc không kín, nước trong đường hút có thể chảy ngược xuống nguồn. Khi đó máy bơm mất nước mồi và lần khởi động tiếp theo có thể không hút được nước.

Vì vậy, khi thiết kế hệ thống hút sâu, chất lượng và tình trạng của rọ bơm cũng quan trọng không kém bản thân máy bơm.

Độ sâu hút có liên quan gì đến NPSH?

NPSH là gì?

NPSH là thông số rất quan trọng khi đánh giá khả năng hút của máy bơm, đặc biệt đối với các hệ thống có chiều cao hút lớn.

Nói đơn giản, NPSH liên quan đến mức áp suất tuyệt đối của chất lỏng tại cửa hút so với áp suất hơi của chất lỏng. Nếu áp suất tại cửa hút giảm quá thấp, nước có thể bắt đầu hóa hơi cục bộ và hình thành các bọt hơi.

Hiện tượng này được gọi là xâm thực – cavitation.

Khi xảy ra xâm thực, máy bơm có thể xuất hiện tiếng kêu giống như tiếng sỏi hoặc tiếng lạo xạo, rung động tăng, lưu lượng và cột áp giảm. Nếu vận hành lâu dài trong tình trạng nghiêm trọng, các chi tiết thủy lực có thể bị tổn thương.

Do đó, khi tăng độ sâu hút, không chỉ cần quan tâm đến việc "máy có hút được nước hay không" mà còn phải kiểm tra điều kiện NPSH.

NPSH ảnh hưởng như thế nào khi hút sâu?

Độ sâu hút càng lớn thì áp suất tại cửa hút càng bất lợi. Đồng thời, nếu đường ống hút có tổn thất lớn thì áp suất thực tế tại cửa hút lại càng giảm.

Đây là lý do một hệ thống có độ sâu hút 7 m với đường ống thiết kế tốt có thể hoạt động ổn định hơn hệ thống có độ sâu hút thấp hơn nhưng đường ống quá nhỏ, quá dài hoặc nhiều phụ kiện.

Trong các hệ thống công nghiệp, việc lựa chọn bơm thường phải so sánh NPSH available – NPSHa của hệ thống với NPSH required – NPSHr của máy bơm để đảm bảo điều kiện vận hành an toàn.

Độ sâu hút và cột áp của bơm khác nhau thế nào?

Đây là vấn đề người dùng thường nhầm lẫn nhất.

Độ sâu hút nói đến khả năng lấy nước từ vị trí thấp hơn máy bơm.

Cột áp nói đến năng lượng mà máy bơm cung cấp cho dòng chất lỏng để thắng chênh lệch cao độ và tổn thất của hệ thống.

Ví dụ, một máy bơm có cột áp tối đa 30 m không có nghĩa là nó có thể hút nước từ độ sâu 30 m.

Nếu máy bơm đặt cao hơn nguồn nước 6 m và cần đưa nước lên bồn cao 15 m, hệ thống có thể có tổng chênh lệch cao độ đáng kể, nhưng việc lựa chọn bơm vẫn phải kiểm tra riêng điều kiện phía hút.

Đặc biệt, cột áp tối đa không phải cột áp mà máy luôn đạt được khi có lưu lượng. Khi lựa chọn bơm cần xem đường cong Q-H để biết tại lưu lượng yêu cầu, máy thực tế cung cấp được bao nhiêu cột áp.

Bơm đặt trên mặt đất hút được giếng sâu bao nhiêu?

Giếng có mực nước 3–5 m

Đây là điều kiện tương đối thuận lợi cho nhiều máy bơm ly tâm dân dụng. Nếu đường hút được thiết kế đúng, đường ống kín và có rọ bơm tốt, máy có thể hoạt động ổn định.

Tuy nhiên, vẫn cần chú ý đến mực nước động. Nếu khi bơm hoạt động, mực nước hạ thêm vài mét thì độ sâu hút thực tế sẽ tăng lên.

Giếng có mực nước 6–8 m

Đây là vùng cần lựa chọn thiết bị cẩn thận hơn. Không chỉ xem thông số "hút sâu", mà phải kiểm tra đường kính và chiều dài đường ống, độ kín, rọ bơm và điều kiện NPSH.

Nếu máy được thiết kế sát giới hạn hút, chỉ cần mực nước xuống thấp hơn dự kiến hoặc đường ống có thêm tổn thất là khả năng cấp nước có thể giảm đáng kể.

Giếng sâu trên 8 m

Đối với nguồn nước sâu hơn khoảng 8 m, giải pháp đặt bơm ly tâm thông thường trên mặt đất để hút trực tiếp thường không phải phương án tối ưu.

Trong trường hợp này, nên cân nhắc bơm chìm giếng khoan, bơm giếng sâu hoặc các hệ thống bơm chuyên dụng. Khi đưa máy bơm xuống gần mực nước, hệ thống chuyển từ việc "hút nước lên" sang "đẩy nước lên", giúp giải quyết hạn chế vật lý của phương pháp hút.

Nên chọn loại bơm nào khi cần hút sâu?

Bơm ly tâm tự mồi

Bơm tự mồi có ưu điểm là có khả năng hỗ trợ quá trình mồi nước và thuận tiện trong một số hệ thống lấy nước từ bể hoặc nguồn nước thấp hơn máy.

Tuy nhiên, "tự mồi" không có nghĩa là có thể hút nước ở bất kỳ độ sâu nào. Giới hạn hút vẫn phụ thuộc vào điều kiện thủy lực và thiết kế của máy.

Đối với hệ thống hút tương đối nông, bơm tự mồi có thể là lựa chọn thuận tiện. Nhưng nếu nguồn nước rất sâu, cần chuyển sang giải pháp phù hợp hơn thay vì chỉ tìm máy có công suất lớn.

Bơm chìm

Bơm chìm được đặt trực tiếp trong nước, vì vậy không phải thực hiện quá trình hút nước từ độ sâu lớn giống bơm đặt trên mặt đất.

Đây thường là lựa chọn phù hợp cho giếng khoan sâu, bể chứa sâu hoặc các nguồn nước mà mực nước nằm dưới giới hạn hút của bơm ly tâm thông thường.

Khi chọn bơm chìm cần quan tâm đến đường kính giếng, lưu lượng, cột áp, chất lượng nước, chiều sâu đặt bơm, đường kính ống đẩy và điều kiện điện.

Các lỗi thường gặp khiến bơm không hút được nước

Một máy bơm không lên nước chưa chắc đã do "hút không đủ sâu". Một số nguyên nhân phổ biến gồm:

• Đường ống hút bị hở.

• Rọ bơm bị hỏng hoặc không kín.

• Đường ống hút quá nhỏ.

• Đường ống hút quá dài.

• Có quá nhiều co, van và phụ kiện.

• Máy bơm chưa được mồi đầy nước.

• Mực nước thực tế thấp hơn dự kiến.

• Rọ bơm bị tắc bởi rác hoặc bùn.

• Bơm quay sai chiều đối với một số loại động cơ.

• Máy bơm đã bị mòn cánh hoặc hư hỏng các bộ phận thủy lực.

• Điều kiện NPSH không đảm bảo và xảy ra xâm thực.

Do đó, trước khi thay máy bơm có công suất lớn hơn, nên kiểm tra toàn bộ hệ thống hút. Trong nhiều trường hợp, chỉ cần xử lý điểm hở hoặc thay rọ bơm là hệ thống có thể hoạt động bình thường trở lại.

Kinh nghiệm lắp đặt hệ thống bơm có độ sâu hút lớn

Khi bắt buộc phải đặt bơm cao hơn nguồn nước, nên ưu tiên đường hút ngắn và thẳng. Đường kính ống cần được lựa chọn dựa trên lưu lượng thiết kế và tổn thất cho phép thay vì chọn theo thói quen.

Đầu hút phải được đặt ở vị trí phù hợp trong nguồn nước, tránh quá sát đáy để hạn chế hút bùn cát, đồng thời phải đảm bảo luôn ngập nước trong điều kiện mực nước thấp nhất.

Các mối nối trên đường hút phải được kiểm tra độ kín kỹ lưỡng. Rọ bơm cần có kích thước phù hợp với lưu lượng và được bảo vệ khỏi rác, cặn.

Quan trọng nhất, cần lấy mực nước động thấp nhất làm cơ sở kiểm tra. Nếu giếng có hiện tượng tụt mực nước mạnh khi bơm liên tục, thông số này có thể quyết định việc sử dụng bơm đặt trên mặt đất có còn phù hợp hay không.

FAQ – Câu hỏi thường gặp về độ sâu hút của bơm

Bơm nước có thể hút sâu tối đa bao nhiêu mét, Độ sâu hút của bơm?

Về lý thuyết, giới hạn do áp suất khí quyển vào khoảng 10,33 m cột nước trong điều kiện tiêu chuẩn. Tuy nhiên, máy bơm thực tế không thể vận hành ổn định ở đúng giới hạn này vì còn phải chịu tổn thất đường ống, tổn thất tại phụ kiện, ảnh hưởng nhiệt độ, áp suất khí quyển và NPSH. Với nhiều bơm dân dụng đặt trên mặt đất, phạm vi hút khoảng 6–8 m thường thực tế hơn, nhưng cần kiểm tra thông số cụ thể của từng model.

Bơm 1HP có hút được nước sâu 10 m không?

Không nên xác định khả năng hút chỉ dựa vào công suất 1HP. Công suất động cơ chủ yếu liên quan đến năng lượng mà máy có thể cung cấp, trong khi giới hạn hút lại bị chi phối mạnh bởi áp suất khí quyển và điều kiện phía hút. Một máy 1HP dù có công suất đủ lớn vẫn không thể vượt qua giới hạn vật lý của phương pháp hút trực tiếp. Nếu nguồn nước nằm ở độ sâu khoảng 10 m, nên xem xét bơm chìm hoặc hệ thống bơm chuyên dụng thay vì chỉ tăng công suất động cơ.

Bơm ghi hút sâu 8 m có thực sự hút được 8 m không, Độ sâu hút của bơm?

Có thể đạt trong những điều kiện phù hợp, nhưng không nên mặc định rằng máy luôn hút được đúng 8 m. Thông số của nhà sản xuất thường được xác định trong điều kiện thử nghiệm hoặc điều kiện thiết kế nhất định. Khi lắp đặt thực tế, đường ống dài, ống nhỏ, nhiều co, van, rọ bơm bị tắc hoặc mực nước tụt thêm đều làm giảm khả năng hút. Vì vậy, nếu nguồn nước thực tế nằm ở 8 m thì hệ thống đã ở vùng tương đối sát giới hạn và cần được tính toán cẩn thận.

Tại sao bơm công suất lớn nhưng vẫn không hút được nước?

Công suất lớn không giải quyết được tất cả vấn đề phía hút. Nếu đường ống bị lọt khí, rọ bơm không kín, máy chưa được mồi nước, mực nước quá sâu hoặc tổn thất đường ống quá lớn thì máy vẫn có thể không hút được nước. Trong một số trường hợp, công suất lớn còn không phải giải pháp phù hợp vì giới hạn hút liên quan đến áp suất và điều kiện NPSH. Cần kiểm tra hệ thống hút trước khi quyết định thay máy có công suất cao hơn.

Hút nước từ giếng sâu trên 10 m nên dùng loại bơm nào?

Với nguồn nước sâu trên 10 m, không nên sử dụng bơm ly tâm thông thường đặt trên mặt đất để hút trực tiếp. Giải pháp phổ biến hơn là sử dụng bơm chìm giếng khoan hoặc các loại bơm chuyên dụng được thiết kế cho điều kiện giếng sâu. Khi đó máy bơm được đặt trong nước và đẩy nước lên, thay vì phải tạo điều kiện hút nước từ độ sâu lớn. Việc lựa chọn cuối cùng vẫn cần dựa trên lưu lượng, cột áp, đường kính giếng và mực nước động.

Đường ống hút nhỏ có làm giảm độ sâu hút không, Độ sâu hút của bơm?

Có. Khi đường ống hút nhỏ, vận tốc dòng chảy có xu hướng tăng và tổn thất áp suất cũng tăng. Điều này khiến điều kiện tại cửa hút của máy bơm trở nên bất lợi hơn. Vì vậy, với các hệ thống có đường hút dài hoặc yêu cầu lưu lượng lớn, cần tính toán đường kính ống phù hợp. Không nên lựa chọn ống hút chỉ dựa vào đường kính đầu nối của máy mà bỏ qua chiều dài đường ống và lưu lượng thực tế.

Nên đặt bơm cao hơn nguồn nước bao nhiêu mét?

Không có một con số cố định phù hợp cho mọi hệ thống. Nguyên tắc chung là đặt máy càng gần mực nước càng tốt, miễn là đáp ứng yêu cầu vận hành và bảo trì. Nếu có thể bố trí máy thấp hơn hoặc gần nguồn nước thì sẽ giảm chiều cao hút, giảm tổn thất phía hút và tạo điều kiện thuận lợi hơn cho bơm. Với nguồn nước sâu, thay vì cố đặt máy trên mặt đất và tăng công suất, nên cân nhắc chuyển sang bơm chìm hoặc giải pháp chuyên dụng.

Kết luận

Độ sâu hút của bơm là thông số quan trọng khi lựa chọn máy bơm cho giếng, bể ngầm, ao hồ và các nguồn nước nằm thấp hơn vị trí đặt máy. Về lý thuyết, áp suất khí quyển tương đương khoảng 10,33 m cột nước ở điều kiện tiêu chuẩn, nhưng giới hạn vận hành thực tế thấp hơn đáng kể do tổn thất đường ống, điều kiện môi trường và yêu cầu NPSH.

Đối với nhiều hệ thống bơm dân dụng đặt trên mặt đất, độ sâu hút khoảng 6–8 m đã là vùng cần chú ý khi thiết kế. Nếu nguồn nước sâu hơn, đặc biệt trên khoảng 8–10 m, việc sử dụng bơm chìm hoặc bơm giếng sâu thường hợp lý hơn so với cố gắng tăng công suất của bơm hút.

Khi lựa chọn thiết bị, không nên chỉ quan tâm đến HP/kW hoặc thông số "hút sâu bao nhiêu mét". Cần đánh giá đồng thời mực nước tĩnh, mực nước động, chiều cao hút, chiều dài và đường kính ống hút, tổn thất hệ thống, NPSH, lưu lượng và cột áp yêu cầu. Đây mới là cơ sở để lựa chọn máy bơm có khả năng vận hành ổn định và đạt hiệu quả lâu dài Độ sâu hút của bơm.
