Bơm Iwaki chính hãng | Cấu tạo, nguyên lý, ứng dụng và bảng giá

Bơm Iwaki là dòng máy bơm chuyên dụng nổi tiếng trong lĩnh vực xử lý hóa chất và kiểm soát chất lỏng, được sử dụng trong nhiều hệ thống xử lý nước, xi mạ, sản xuất hóa chất, bán dẫn, thực phẩm và các thiết bị công nghiệp. Điểm đặc trưng của Iwaki là hệ thống sản phẩm rất đa dạng, trong đó nổi bật là bơm truyền động từ không phớt – magnetic drive pump, giúp hạn chế nguy cơ rò rỉ chất lỏng ra môi trường.

Theo thông tin từ Iwaki, hãng phát triển nhiều nhóm thiết bị kiểm soát chất lỏng như bơm từ, bơm định lượng cơ giới, bơm định lượng điện từ, bơm khí, bơm bánh răng và các dòng bơm chuyên dụng khác. Riêng nhóm bơm từ có dải công suất rất rộng, từ những model nhỏ dùng cho thiết bị OEM đến các dòng bơm công nghiệp có lưu lượng lên tới hàng nghìn lít mỗi phút.

Khác với nhiều loại bơm nước thông thường, Bơm  Iwaki thường được lựa chọn dựa trên loại hóa chất, nồng độ, tỷ trọng, nhiệt độ, lưu lượng, cột áp và vật liệu tiếp xúc chất lỏng. Vì vậy, việc chọn bơm không thể chỉ dựa vào công suất động cơ hoặc đường kính đầu nối.

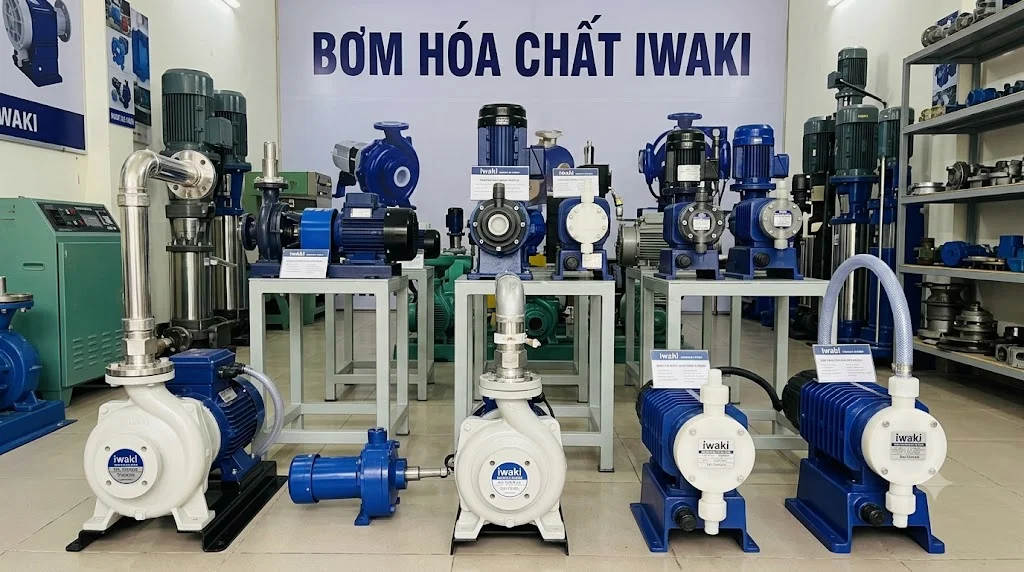

Bơm  Iwaki là thương hiệu của nước nào?

IWAKI là thương hiệu tập trung vào lĩnh vực chemical handling pumps và fluid control equipment, với thế mạnh nổi bật là các giải pháp bơm và kiểm soát chất lỏng phục vụ công nghiệp. Danh mục sản phẩm hiện tại của hãng bao gồm nhiều nhóm bơm khác nhau, trong đó bơm truyền động từ là một trong những dòng sản phẩm cốt lõi.

Điểm đáng chú ý trong thiết kế của Iwaki là hãng không chỉ phát triển một loại bơm cho một phạm vi lưu lượng cố định mà xây dựng cả hệ sinh thái sản phẩm từ bơm nhỏ đến bơm quy mô lớn. Theo danh mục chính thức, bơm từ của Iwaki được chia thành các nhóm nhỏ, trung bình và lớn, với phạm vi lưu lượng tối đa từ khoảng 135 L/min đến 5.000 L/min tùy dòng.

Điều này giúp Bơm  Iwaki xuất hiện trong nhiều ứng dụng khác nhau. Với các thiết bị nhỏ, bơm có thể được tích hợp trực tiếp vào máy móc hoặc dây chuyền OEM. Trong các nhà máy hóa chất, dòng bơm lớn hơn có thể đảm nhiệm việc vận chuyển, tuần hoàn hoặc cấp hóa chất giữa các bồn và thiết bị công nghệ.

Tuy nhiên, khi mua Bơm  Iwaki, người dùng nên xác định rõ model, mã sản phẩm, vật liệu và cấu hình động cơ thay vì chỉ yêu cầu chung chung "Bơm  Iwaki". Mỗi dòng có giới hạn khác nhau về lưu lượng, cột áp, nhiệt độ, tỷ trọng và loại chất lỏng.

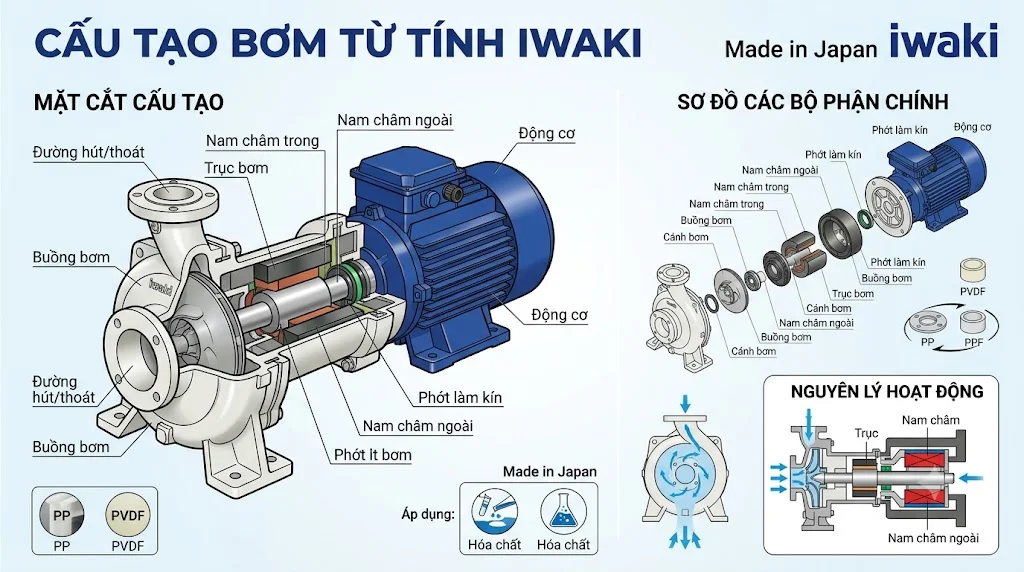

Cấu tạo của Bơm  Iwaki

Cấu tạo truyền động từ không phớt

Một trong những đặc điểm nổi bật của nhiều dòng Bơm  Iwaki là cấu tạo magnetic drive – truyền động bằng nam châm. Với bơm ly tâm thông thường, trục động cơ phải truyền chuyển động trực tiếp tới cánh bơm và vị trí trục đi xuyên qua buồng bơm thường cần có phớt cơ khí để ngăn chất lỏng rò ra ngoài.

Trong bơm từ, chuyển động được truyền qua một cặp nam châm. Nam châm phía ngoài nối với trục động cơ và nam châm phía trong liên kết với cánh bơm. Khi động cơ quay, từ trường làm cụm nam châm phía trong quay theo, kéo theo cánh bơm. Buồng chất lỏng được cách ly khỏi trục truyền động nên không cần sử dụng phớt trục theo cách truyền thống.

Iwaki mô tả cấu trúc này là seal-less construction, giúp loại bỏ các vấn đề rò rỉ liên quan đến phớt trục và giảm nhu cầu thay thế phớt. Đây là một trong những lý do bơm từ được sử dụng nhiều cho các chất lỏng có tính ăn mòn hoặc nguy hiểm.

Thân bơm và vật liệu tiếp xúc chất lỏng

Đối với bơm hóa chất, vật liệu của phần tiếp xúc chất lỏng có ý nghĩa rất lớn. Không thể lựa chọn thân bơm chỉ dựa trên độ bền cơ học mà phải kiểm tra khả năng tương thích hóa học.

Ví dụ, dòng Iwaki MD sử dụng GFRPP cho nhiều model, trong khi dòng MD-F/MD-V được phát triển với các vật liệu có khả năng chống ăn mòn cao hơn như CFRETFE và CFRPVDF. Iwaki cho biết MD-F/MD-V được thiết kế để đáp ứng nhiều loại hóa chất, bao gồm các môi trường axit và kiềm mạnh tùy model và điều kiện sử dụng.

Đây là lý do khi chọn bơm hóa chất Iwaki, cần cung cấp chính xác tên hóa chất, nồng độ, nhiệt độ và tỷ trọng cho nhà cung cấp. Chỉ biết "bơm hóa chất" là chưa đủ để xác định vật liệu phù hợp.

Nguyên lý hoạt động của Bơm  Iwaki

Đối với các dòng bơm ly tâm truyền động từ, nguyên lý thủy lực cơ bản vẫn dựa trên việc cánh bơm tạo năng lượng cho dòng chất lỏng.

Khi động cơ được cấp điện, rotor bên ngoài quay và tạo ra từ trường. Từ trường này truyền mô-men xoắn qua cụm nam châm tới rotor bên trong và cánh bơm.

Chất lỏng đi vào cửa hút tại khu vực trung tâm cánh. Khi cánh quay, chất lỏng được gia tốc và di chuyển ra phía ngoài. Buồng bơm sau đó chuyển đổi một phần động năng của chất lỏng thành áp năng để tạo cột áp và đưa chất lỏng đến đường ống xả.

Điểm khác biệt quan trọng nằm ở phương thức truyền động. Do không sử dụng trục xuyên qua buồng chất lỏng theo cấu trúc truyền thống, hệ thống giảm được nguy cơ rò rỉ tại vị trí trục.

Tuy nhiên, bơm từ không phải là loại bơm có thể chạy trong mọi điều kiện. Đặc biệt, nhiều model không được thiết kế để chạy khô. Nếu vận hành khi không có chất lỏng, các chi tiết bên trong có thể bị quá nhiệt hoặc hư hỏng. Vì vậy, cần tuân thủ chính xác hướng dẫn vận hành của từng model.

Các dòng Bơm  Iwaki phổ biến

Bơm  Iwaki MD

MD là một trong những dòng bơm từ nhỏ phổ biến của Iwaki. Theo thông số chính thức, dòng MD có khoảng 50 model, với các phiên bản tiêu chuẩn, loại cột áp cao MD-Z, loại lưu lượng cao MD-X và loại kết nối ren MD-M.

Dải lưu lượng tối đa của dòng MD vào khoảng 5,5–135 L/min ở 50 Hz và 6–135 L/min ở 60 Hz. Cột áp tối đa tùy model vào khoảng 1–14,3 m ở 50 Hz và 1,4–20,3 m ở 60 Hz. Hãng cũng công bố nhiều tùy chọn nguồn điện, bao gồm loại 1 pha và một số cấu hình 3 pha 220V, 380V, 400V, 440V.

Vật liệu GFRPP giúp dòng MD phù hợp với nhiều ứng dụng xử lý hóa chất. Cấu tạo nhỏ gọn cũng khiến dòng này phù hợp cho việc tích hợp vào máy móc và hệ thống OEM.

Bơm  Iwaki MD-F và MD-V

MD-F/MD-V là nhóm bơm từ nhỏ tập trung nhiều hơn vào khả năng chống ăn mòn hóa chất. Iwaki sử dụng CFRETFE cho MD-F và CFRPVDF cho MD-V.

Dòng này có lưu lượng tối đa khoảng 125–135 L/min tùy model và tần số. Một số model được thiết kế để xử lý chất lỏng có tỷ trọng cao hơn, với giới hạn tỷ trọng công bố tùy vật liệu và model.

Đây là nhóm nên được cân nhắc khi môi chất có tính ăn mòn cao và yêu cầu vật liệu tiếp xúc đặc biệt. Tuy nhiên, không nên hiểu rằng mọi model MD-F hoặc MD-V đều phù hợp với mọi hóa chất. Khả năng tương thích phải được xác nhận theo chính loại chất lỏng và điều kiện vận hành.

Bơm Iwaki MX

MX thuộc nhóm bơm từ cỡ trung, phù hợp khi nhu cầu lưu lượng lớn hơn nhóm MD. Theo danh mục chính thức, MX có dải lưu lượng tối đa khoảng 90–800 L/min ở 50 Hz và 100–800 L/min ở 60 Hz, với cột áp tối đa tùy model khoảng 35–39 m.

Dòng này phù hợp với các hệ thống xử lý hóa chất và tuần hoàn chất lỏng quy mô lớn hơn. Khi lựa chọn, cần xem đường cong Q-H thay vì chỉ dựa vào lưu lượng tối đa.

Nếu hệ thống yêu cầu 500 L/min chẳng hạn, không thể kết luận rằng một model "800 L/min" chắc chắn phù hợp. Phải xác định xem model đó có đạt 500 L/min tại cột áp yêu cầu hay không.

Bơm  Iwaki SMX

SMX là dòng bơm từ tự mồi, được phát triển cho các ứng dụng mà điều kiện đường hút yêu cầu khả năng tự mồi. Theo Iwaki, SMX có phạm vi lưu lượng tối đa khoảng 90–440 L/min ở 50 Hz và 85–520 L/min ở 60 Hz, tùy model.

Việc sử dụng bơm tự mồi có thể thuận tiện trong những hệ thống mà máy bơm đặt cao hơn nguồn chất lỏng. Tuy nhiên, khả năng tự mồi không đồng nghĩa với việc bơm có thể hút chất lỏng từ bất kỳ độ sâu nào. Chiều cao hút, đường ống hút, điều kiện chất lỏng và giới hạn của model vẫn phải được kiểm tra.

Bơm  Iwaki MDM

MDM là dòng bơm từ quy mô lớn hơn dành cho các ứng dụng công nghiệp và xử lý hóa chất. Iwaki công bố dải lưu lượng tối đa khoảng 200–1.800 L/min, trong khi cột áp tối đa tùy model có thể đạt trên 100 m ở 60 Hz.

Dòng MDM có các tùy chọn vật liệu như CFRETFE và PFA. Đặc biệt, cấu hình PFA được hãng định hướng cho các ứng dụng yêu cầu độ tinh khiết cao, chẳng hạn vận chuyển hóa chất có độ tinh khiết cao hoặc một số quy trình bán dẫn.

Đây là nhóm bơm cần được lựa chọn theo hồ sơ kỹ thuật chi tiết thay vì lựa chọn theo tên dòng đơn thuần.

Bơm  Iwaki MDW

MDW là dòng bơm từ công suất lớn, được thiết kế cho những ứng dụng có yêu cầu lưu lượng rất cao. Theo thông số chính thức, dòng MDW có thể đạt 5.000 L/min, cột áp tối đa khoảng 98 m ở 50 Hz và 100 m ở 60 Hz tùy cấu hình. Công suất yêu cầu của dòng này nằm trong khoảng 11–75 kW.

Các ứng dụng được Iwaki đề cập bao gồm vận chuyển hóa chất giữa các bồn và thiết bị công nghệ, tuần hoàn hóa chất qua hệ thống lọc hoặc trao đổi nhiệt và tuần hoàn dung dịch scrubber.

Ưu điểm của Bơm Iwaki

Hạn chế rò rỉ hóa chất

Ưu điểm quan trọng nhất của bơm từ không phớt là loại bỏ cơ cấu phớt trục truyền thống. Điều này giúp giảm một nguồn rò rỉ tiềm ẩn trong hệ thống.

Đối với nước sạch, một điểm rò nhỏ có thể chỉ gây thất thoát nước. Nhưng đối với axit, kiềm hoặc hóa chất độc hại, rò rỉ có thể gây ảnh hưởng nghiêm trọng đến thiết bị, người vận hành và môi trường.

Vì vậy, cấu trúc không phớt là một lợi thế đáng kể của Bơm  Iwaki trong các hệ thống xử lý hóa chất. Hãng cũng nhấn mạnh đặc tính seal-less và khả năng chống rò rỉ của các dòng bơm từ.

Khả năng chống ăn mòn tốt

Nhiều dòng Bơm  Iwaki sử dụng vật liệu nhựa kỹ thuật và vật liệu composite có khả năng chống ăn mòn. Việc lựa chọn vật liệu được chia theo từng dòng để đáp ứng các môi trường hóa chất khác nhau.

Tuy nhiên, khả năng chống ăn mòn không có nghĩa là một model có thể bơm tất cả hóa chất. Tính tương thích phải được đánh giá dựa trên hóa chất cụ thể, nồng độ, nhiệt độ và thời gian tiếp xúc.

Đây là yếu tố đặc biệt quan trọng trong các dây chuyền xi mạ, xử lý bề mặt, sản xuất hóa chất và xử lý nước.

Ứng dụng của Bơm  Iwaki

Bơm  Iwaki được sử dụng trong nhiều lĩnh vực công nghiệp. Danh mục ứng dụng chính thức của hãng bao gồm xử lý bề mặt, xử lý nước, quy trình hóa chất, chế biến thực phẩm và tích hợp trong các thiết bị OEM.

Trong ngành xi mạ, bơm có thể được sử dụng để tuần hoàn hoặc vận chuyển dung dịch hóa chất. Trong xử lý nước, bơm được dùng để chuyển hóa chất hoặc tuần hoàn chất lỏng trong các công đoạn xử lý.

Trong ngành bán dẫn, yêu cầu về độ tinh khiết và kiểm soát nhiễm bẩn đặc biệt cao. Một số cấu hình vật liệu của Iwaki được phát triển cho các ứng dụng hóa chất có độ tinh khiết cao.

Trong công nghiệp thực phẩm, việc lựa chọn model phải dựa trên yêu cầu vệ sinh, vật liệu tiếp xúc và tiêu chuẩn của từng dây chuyền. Không nên mặc định mọi Bơm  Iwaki đều phù hợp với thực phẩm chỉ vì hãng có ứng dụng trong lĩnh vực này.

Cách chọn Bơm Iwaki phù hợp

Xác định loại chất lỏng

Đây là bước quan trọng nhất. Người dùng cần cung cấp:

• Tên hóa chất.

• Nồng độ.

• Nhiệt độ.

• Tỷ trọng.

• Độ nhớt.

• pH nếu cần.

• Có chứa chất rắn hay không.

• Yêu cầu về độ tinh khiết.

Với cùng một lưu lượng và cột áp, hai chất lỏng khác nhau có thể yêu cầu hai loại bơm hoàn toàn khác nhau.

Đặc biệt với hóa chất có tính ăn mòn mạnh, vật liệu thân bơm, cánh bơm, ổ trục và các chi tiết tiếp xúc phải được kiểm tra tương thích.

Xác định lưu lượng và cột áp

Sau khi xác định môi chất, cần tính lưu lượng và cột áp.

Không nên lấy lưu lượng tối đa của máy làm lưu lượng thiết kế. Điểm làm việc phải được xác định trên đường cong của từng model.

Ví dụ, nếu hệ thống yêu cầu 300 L/min tại cột áp 25 m, cần tìm model có thể đạt đồng thời hai thông số này. Một máy có khả năng đạt 500 L/min nhưng chỉ đạt 10 m cột áp ở vùng đó chưa chắc đáp ứng được hệ thống.

Kiểm tra nhiệt độ và tỷ trọng

Nhiệt độ và tỷ trọng ảnh hưởng trực tiếp đến khả năng lựa chọn vật liệu cũng như tải của bơm.

Ví dụ, dòng MD tiêu chuẩn có giới hạn nhiệt độ chất lỏng công bố khoảng 0–80°C và giới hạn tỷ trọng khoảng 1,3 tùy model. Trong khi đó, một số dòng vật liệu chuyên dụng có phạm vi rộng hơn.

Do đó, nếu chất lỏng có nhiệt độ cao hoặc tỷ trọng lớn, không nên sử dụng thông số của dòng MD tiêu chuẩn để suy ra cho các dòng khác.

Bảng tham khảo một số dòng Bơm  Iwaki

Các giá trị trên là phạm vi tối đa của dòng sản phẩm, không phải thông số của mọi model trong dòng. Thông số thực tế phụ thuộc model, tần số, vật liệu, động cơ và cấu hình cụ thể.

Bơm Iwaki có chạy khô được không?

Đây là câu hỏi cần đặc biệt lưu ý. Không nên mặc định rằng bơm từ Iwaki có thể chạy khô chỉ vì không sử dụng phớt cơ khí.

Bơm từ vẫn có các bộ phận bên trong cần được chất lỏng làm mát và bôi trơn tùy cấu tạo. Nếu chạy không tải hoặc không có chất lỏng, nhiệt có thể tăng và gây hư hỏng.

Một số dòng Iwaki mới được phát triển với khả năng chịu điều kiện vận hành bất thường tốt hơn. Chẳng hạn, Iwaki mô tả MDM là dòng bơm từ có cấu trúc tăng khả năng chịu hư hỏng do chạy khô và điều kiện vận hành bất thường.

Tuy nhiên, điều này không nên được hiểu là mọi Bơm  Iwaki đều có thể chạy khô không giới hạn. Cần kiểm tra chính xác model và hướng dẫn vận hành.

Bảo dưỡng Bơm  Iwaki

Một ưu điểm của cấu trúc bơm từ là việc bảo dưỡng có thể đơn giản hơn do giảm số lượng chi tiết như phớt cơ khí. Iwaki cũng nhấn mạnh cấu tạo đơn giản và khả năng bảo trì thuận tiện của các dòng bơm từ.

Tuy nhiên, bảo dưỡng vẫn cần được thực hiện định kỳ. Cần kiểm tra cánh bơm, trục/ổ trục, bạc đỡ, nam châm, thân bơm và tình trạng đường ống.

Nếu lưu lượng giảm, trước tiên nên kiểm tra xem đường hút hoặc đường xả có bị tắc không, van có mở đúng không và chất lỏng có thay đổi tính chất hay không. Không nên lập tức kết luận rằng động cơ đã yếu.

Đối với bơm hóa chất, quá trình tháo máy cần đặc biệt chú ý đến an toàn. Phải cô lập hóa chất, xả áp, làm sạch hoặc xử lý chất lỏng còn lại theo quy trình trước khi tháo bơm.

FAQ – Câu hỏi thường gặp về Bơm Iwaki

Bơm Iwaki dùng để bơm gì?

Bơm Iwaki được sử dụng rộng rãi để vận chuyển và tuần hoàn chất lỏng trong các ngành hóa chất, xử lý nước, xi mạ, xử lý bề mặt, thực phẩm, thiết bị OEM và nhiều quy trình công nghiệp khác. Điểm mạnh của nhiều dòng Iwaki là cấu tạo truyền động từ không phớt, giúp hạn chế nguy cơ rò rỉ chất lỏng. Tuy nhiên, mỗi dòng có giới hạn khác nhau về vật liệu, nhiệt độ, tỷ trọng và lưu lượng nên cần chọn model dựa trên môi chất thực tế thay vì chỉ dựa vào tên thương hiệu.

Bơm Iwaki có tốt không?

Iwaki là thương hiệu tập trung chuyên sâu vào bơm hóa chất và thiết bị kiểm soát chất lỏng, với danh mục sản phẩm từ bơm nhỏ đến các dòng bơm từ công nghiệp lưu lượng lớn. Ưu điểm nổi bật là cấu trúc seal-less ở nhiều dòng bơm từ, vật liệu có khả năng chống ăn mòn và danh mục model phong phú. Tuy nhiên, "tốt" phải được đánh giá cùng điều kiện sử dụng. Một model tốt nhưng không tương thích với hóa chất, nhiệt độ hoặc điểm làm việc vẫn có thể hoạt động không hiệu quả. Vì vậy, cần lựa chọn đúng model thay vì chỉ lựa chọn thương hiệu.

Bơm Iwaki MD và MD-F khác nhau thế nào?

MD là dòng bơm từ nhỏ với nhiều cấu hình và vật liệu GFRPP, trong khi MD-F được phát triển với vật liệu CFRETFE nhằm tăng khả năng chống ăn mòn và đáp ứng những môi trường hóa chất khắt khe hơn. MD-F cũng có thiết kế hướng tới việc xử lý một số chất lỏng có tỷ trọng cao hơn. Vì vậy, nếu chỉ bơm các chất lỏng tương đối thông thường, MD có thể đã đáp ứng; còn nếu môi chất có tính ăn mòn hoặc tỷ trọng cao, cần xem xét MD-F/MD-V và kiểm tra khả năng tương thích vật liệu cụ thể.

Bơm Iwaki có dùng được cho axit không?

Một số dòng Iwaki được thiết kế cho môi trường hóa chất có tính ăn mòn và có vật liệu phù hợp với axit, kiềm hoặc dung môi tùy model. Tuy nhiên, không thể nói tất cả Bơm  Iwaki đều dùng được cho mọi loại axit. Cần xác định chính xác loại axit, nồng độ, nhiệt độ, tỷ trọng và các điều kiện vận hành để lựa chọn vật liệu thân bơm, cánh bơm và các chi tiết tiếp xúc phù hợp. Đối với các môi chất đặc biệt nguy hiểm, việc lựa chọn nên dựa trên bảng tương thích hóa chất và xác nhận kỹ thuật từ nhà sản xuất hoặc nhà cung cấp.

Bơm Iwaki có dùng điện 380V không?

Có những model Bơm  Iwaki được cấu hình với động cơ điện 3 pha, trong đó dòng MD chính thức có tùy chọn nguồn điện 3 pha 220V, 380V, 400V và 440V tùy model. Tuy nhiên, không phải tất cả Bơm  Iwaki đều sử dụng điện 380V. Người mua cần kiểm tra chính xác nameplate của động cơ, mã model và cấu hình điện trước khi đấu nối.

Giá Bơm Iwaki bao nhiêu?

Giá Bơm  Iwaki phụ thuộc rất lớn vào dòng bơm, model, lưu lượng, cột áp, vật liệu, động cơ, nguồn điện và cấu hình đi kèm. Một bơm MD nhỏ sẽ có mức giá hoàn toàn khác so với MX, MDM hoặc MDW công nghiệp. Vì vậy, không nên sử dụng một mức giá chung cho toàn bộ thương hiệu Iwaki. Khi yêu cầu báo giá, nên cung cấp tối thiểu loại chất lỏng, lưu lượng, cột áp, nhiệt độ, tỷ trọng, nguồn điện và vật liệu mong muốn để nhà cung cấp lựa chọn đúng model.

Kết luận

Bơm  Iwaki là lựa chọn đáng chú ý cho các hệ thống cần vận chuyển hóa chất, xử lý nước và kiểm soát chất lỏng, đặc biệt khi yêu cầu hạn chế rò rỉ và khả năng chống ăn mòn được đặt lên cao. Hệ thống sản phẩm của Iwaki trải dài từ các dòng bơm nhỏ như MD, MD-F/MD-V đến MX, SMX và các dòng công nghiệp lớn như MDM, MDE, MDW. Dải sản phẩm chính thức của hãng hiện có thể đáp ứng từ lưu lượng rất nhỏ đến khoảng 5.000 L/min tùy dòng.

Điểm quan trọng nhất khi lựa chọn không phải chỉ là công suất hay kích thước bơm mà là sự phù hợp giữa bơm và môi chất. Người dùng cần xác định lưu lượng, cột áp, nhiệt độ, tỷ trọng, độ nhớt, tính ăn mòn và yêu cầu về vật liệu trước khi lựa chọn model. Đối với hóa chất có tính ăn mòn cao, cần đặc biệt kiểm tra vật liệu của toàn bộ phần tiếp xúc chất lỏng.

Nếu cần lựa chọn chính xác, nên cung cấp đầy đủ thông số hệ thống và đối chiếu với đường cong hiệu suất của từng model thay vì chỉ dựa vào lưu lượng tối đa được công bố. Việc lựa chọn đúng ngay từ đầu sẽ giúp bơm hoạt động ổn định, hạn chế rò rỉ, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Bơm Iwaki
