Giới thiệu về Mặt bích ANSI 150

ANSI 150 flange là loại mặt bích tiêu chuẩn thuộc hệ ASME B16.5, được sử dụng phổ biến trong các hệ thống đường ống có áp suất trung bình. Nhờ thiết kế chuẩn hóa, khả năng chịu lực ổn định và tính thay thế linh hoạt, dòng mặt bích này đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp. Việc hiểu rõ cấu tạo, giới hạn áp suất và ứng dụng thực tế giúp doanh nghiệp lựa chọn đúng sản phẩm, đảm bảo an toàn vận hành lâu dài.

Cơ sở tiêu chuẩn của ANSI 150 flange

Ý nghĩa cấp áp suất 150

Cấp 150 là ký hiệu phân loại áp suất danh định, không phải giá trị áp suất cố định. Khả năng chịu áp thực tế phụ thuộc vào vật liệu chế tạo và nhiệt độ làm việc. Ở nhiệt độ môi trường, mặt bích thép carbon cấp 150 có thể chịu mức áp suất trung bình theo bảng quy định của ASME. Khi nhiệt độ tăng, giới hạn áp suất cho phép giảm dần. Vì vậy việc tra bảng áp suất nhiệt độ là yêu cầu bắt buộc trong thiết kế.

Phạm vi áp dụng tiêu chuẩn ASME B16.5

ASME B16.5 quy định kích thước, đường kính vòng chia bu lông, số lượng bu lông và độ dày mặt bích cho các kích thước từ ½ inch đến 24 inch. Nhờ tiêu chuẩn hóa, các sản phẩm từ nhiều nhà sản xuất có thể lắp ghép tương thích.

Điều này giúp giảm thiểu sai lệch khi thi công và tăng tính đồng bộ trong hệ thống.

Cấu tạo kỹ thuật và đặc điểm cơ học

Thân bích và bề mặt tiếp xúc ANSI 150 flange

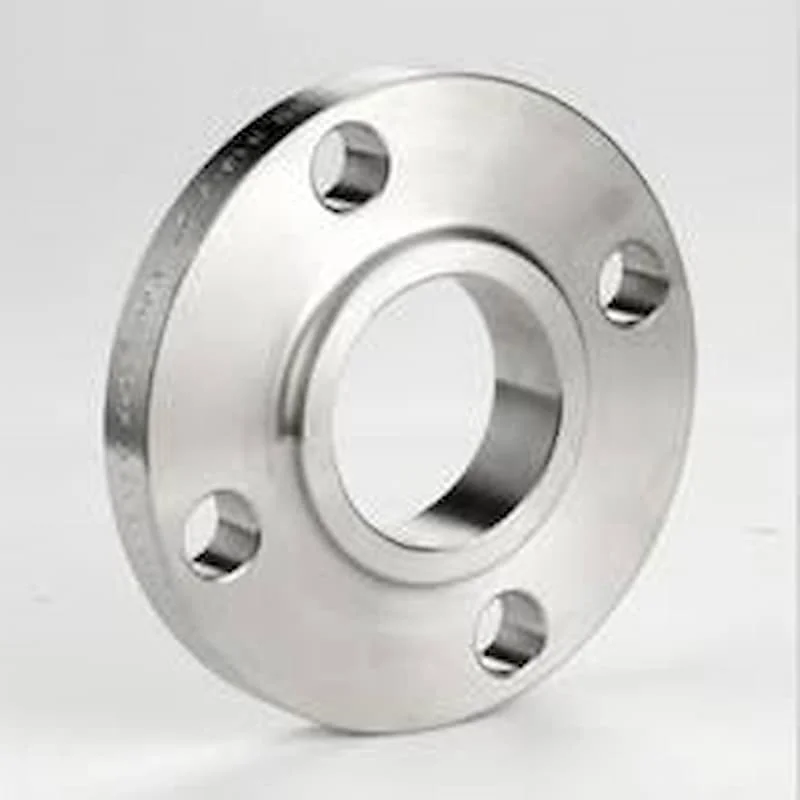

Mặt bích ANSI 150 có thân dạng đĩa tròn với lỗ tâm kết nối ống. Bề mặt tiếp xúc có thể là mặt phẳng hoặc mặt nổi tùy loại. Bề mặt được gia công chính xác nhằm đảm bảo độ kín khi kết hợp với gioăng.

Các lỗ bu lông được bố trí đồng đều để phân bổ lực siết.

Nguyên lý làm kín

Khi hai mặt bích ghép lại, gioăng được đặt giữa hai bề mặt tiếp xúc. Bu lông siết đúng lực giúp tạo áp lực nén lên gioăng, từ đó hình thành mối nối kín khít.

Việc siết không đồng đều có thể gây rò rỉ hoặc làm biến dạng mặt bích.

Phân loại ANSI 150 flange theo thiết kế

Mặt bích hàn cổ

Loại này có cổ dài, được hàn trực tiếp vào ống nhằm tăng khả năng phân bố ứng suất. Phù hợp cho hệ thống có rung động và yêu cầu độ bền cao.

Mặt bích trượt

Mặt bích trượt được luồn qua ống trước khi hàn. Ưu điểm là lắp đặt nhanh và chi phí thấp hơn. Thường dùng cho hệ thống áp suất trung bình.

Mặt bích ren và mặt bích mù

Mặt bích ren được lắp trực tiếp vào ống có ren mà không cần hàn. Mặt bích mù dùng để bịt kín đầu ống, cô lập dòng lưu chất khi cần bảo trì.

Ứng dụng thực tế trong công nghiệp

Ngành dầu khí

Trong hệ thống vận chuyển dầu và khí tự nhiên, ANSI 150 flange được sử dụng để kết nối ống và thiết bị phụ trợ. Nhờ độ kín cao và khả năng chịu áp ổn định, hệ thống vận hành an toàn hơn.

Ngành hóa chất

Trong môi trường hóa chất nhẹ, mặt bích được chế tạo từ thép không gỉ nhằm tăng khả năng chống ăn mòn. Việc chọn vật liệu phù hợp giúp kéo dài tuổi thọ hệ thống.

Vật liệu chế tạo phổ biến

Thép carbon có chi phí hợp lý và khả năng chịu lực tốt. Tuy nhiên trong môi trường ẩm cần có lớp bảo vệ chống gỉ. Inox 304 và 316 được sử dụng khi yêu cầu chống ăn mòn cao. Đây là lựa chọn phổ biến trong ngành thực phẩm và hóa chất. Trong môi trường nhiệt độ cao hoặc có tính ăn mòn mạnh, hợp kim chuyên dụng được sử dụng để đảm bảo độ bền cơ học.

Hướng dẫn lựa chọn và lắp đặt

Xác định điều kiện vận hành

Cần xác định áp suất, nhiệt độ và loại lưu chất để lựa chọn vật liệu và thiết kế phù hợp.

Lắp đặt đúng quy trình

Bề mặt tiếp xúc phải sạch. Gioăng đúng chủng loại. Bu lông siết theo thứ tự chéo để phân bổ lực đều. Sau khi lắp đặt nên tiến hành thử áp.

Kết luận

Trong hệ thống đường ống công nghiệp hiện đại, ANSI 150 flange là giải pháp kết nối tiêu chuẩn mang lại độ kín cao, độ bền ổn định và khả năng thay thế linh hoạt. Việc lựa chọn đúng vật liệu, tuân thủ bảng áp suất nhiệt độ và lắp đặt theo quy trình kỹ thuật sẽ giúp hệ thống ANSI 150 flange vận hành an toàn, bền vững và tối ưu chi phí lâu dài.
