Tổng quan về Slip On Flange ANSI B16.5 Class 150

Slip On Flange ANSI B16.5 Class 150 là một trong những loại mặt bích trượt được sử dụng phổ biến trong hệ thống đường ống công nghiệp hiện nay. Nhờ thiết kế đơn giản, dễ căn chỉnh và chi phí hợp lý, dòng mặt bích này phù hợp với các hệ thống có áp suất trung bình và yêu cầu lắp đặt nhanh. Việc hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật và phạm vi ứng dụng giúp tối ưu hóa hiệu suất và đảm bảo an toàn trong vận hành.

Cấu tạo và nguyên lý làm việc của Slip On Flange ANSI B16.5 Class 150

Thiết kế cơ bản của mặt bích trượt Slip On Flange ANSI B16.5 Class 150

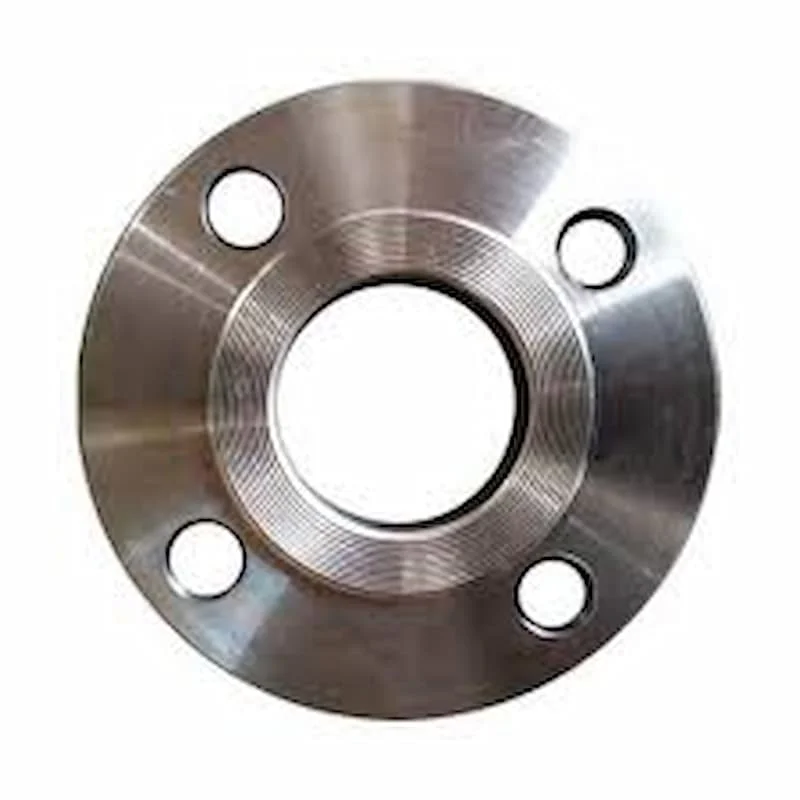

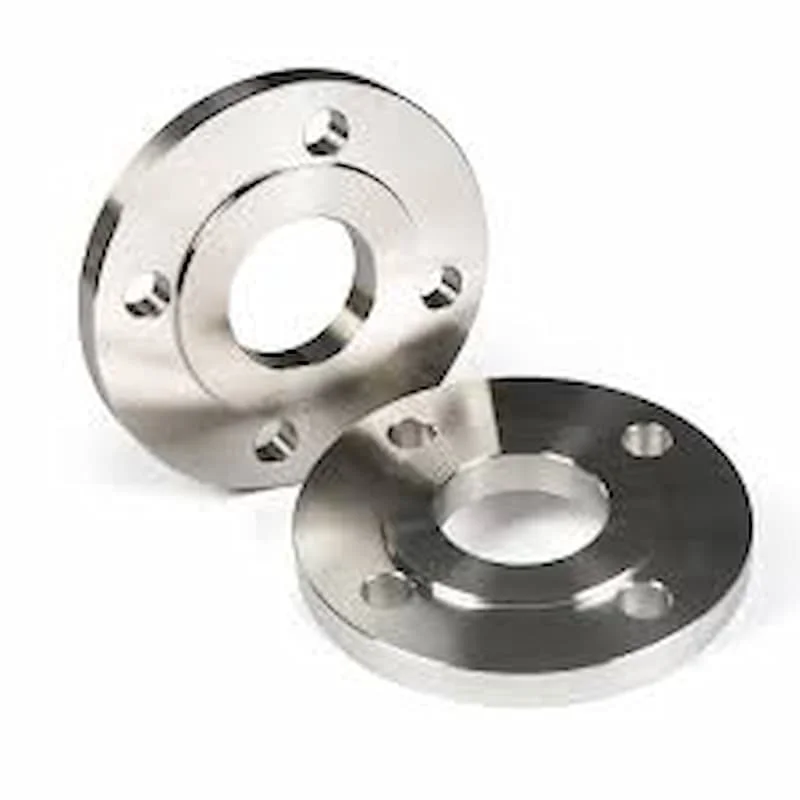

Slip On Flange có lỗ trung tâm lớn hơn đường kính ngoài của ống một chút để có thể trượt vào vị trí trước khi hàn. Sau khi căn chỉnh, mặt bích được hàn ở cả phía trong và phía ngoài để tạo kết nối chắc chắn. Thiết kế này giúp việc lắp đặt linh hoạt hơn so với mặt bích hàn cổ, đặc biệt trong các hệ thống yêu cầu căn chỉnh nhanh.

Nguyên lý chịu áp và làm kín

Khi hai mặt bích được ghép lại, gioăng làm kín được đặt giữa hai bề mặt tiếp xúc. Bu lông siết theo lực quy định tạo áp lực nén lên gioăng, đảm bảo độ kín của mối nối. Đối với Class 150, khả năng chịu áp phù hợp với hệ thống áp suất thấp đến trung bình.

Tiêu chuẩn ANSI B16.5 và cấp áp suất Class 150

Phạm vi tiêu chuẩn ASME B16.5

Tiêu chuẩn ASME B16.5 quy định chi tiết về kích thước, số lỗ bu lông, độ dày và vật liệu chế tạo mặt bích. Nhờ tiêu chuẩn hóa, các sản phẩm từ nhiều nhà sản xuất có thể lắp ghép tương thích mà không cần điều chỉnh. Phạm vi kích thước áp dụng thường từ ½ inch đến 24 inch.

Ý nghĩa của Class 150

Class 150 không phải giá trị áp suất cố định mà là cấp phân loại. Khả năng chịu áp thực tế phụ thuộc vào vật liệu và nhiệt độ vận hành. Ở nhiệt độ môi trường, thép carbon Class 150 có thể chịu mức áp suất trung bình theo bảng ASME. Khi nhiệt độ tăng, giới hạn áp suất cho phép giảm theo hệ số quy đổi tiêu chuẩn.

Ưu điểm và hạn chế kỹ thuật

Ưu điểm nổi bật

Slip On Flange có chi phí thấp hơn so với Weld Neck Flange do thiết kế đơn giản. Việc căn chỉnh dễ dàng giúp giảm thời gian thi công. Ngoài ra, loại mặt bích này phù hợp với hệ thống có không gian hạn chế và yêu cầu tháo lắp linh hoạt. Khả năng thay thế và bảo trì thuận tiện cũng là một điểm cộng lớn.

Hạn chế cần lưu ý

Do thiết kế hàn kép và không có cổ dài như Weld Neck, khả năng chịu ứng suất và rung động của Slip On Flange thấp hơn. Vì vậy không phù hợp với hệ thống áp suất cao hoặc điều kiện làm việc khắc nghiệt. Việc hàn không đúng kỹ thuật có thể ảnh hưởng đến độ bền.

Ứng dụng thực tế trong công nghiệp

Ngành dầu khí

Slip On Flange ANSI B16.5 Class 150 thường được sử dụng trong các hệ thống phụ trợ như đường ống cấp nhiên liệu hoặc hệ thống xử lý phụ trợ. Với áp suất trung bình, sản phẩm đảm bảo vận hành ổn định và tiết kiệm chi phí.

Ngành hóa chất và xử lý nước

Trong môi trường hóa chất nhẹ hoặc nước thải công nghiệp, mặt bích được chế tạo từ thép không gỉ để tăng khả năng chống ăn mòn. Thiết kế trượt giúp thay thế nhanh khi cần bảo trì.

Vật liệu chế tạo phổ biến

Thép carbon là lựa chọn phổ biến nhờ giá thành hợp lý và khả năng chịu lực tốt. Cần sơn phủ bảo vệ khi sử dụng trong môi trường ẩm. Inox 304 và 316 được sử dụng khi cần khả năng chống ăn mòn cao. Đây là vật liệu phù hợp trong ngành thực phẩm và hóa chất.

Quy trình lắp đặt và bảo trì

Các bước lắp đặt cơ bản

Bề mặt ống và mặt bích phải sạch và không có khuyết tật. Trượt mặt bích vào ống, căn chỉnh đúng vị trí rồi tiến hành hàn trong và ngoài. Sau khi lắp đặt gioăng, siết bu lông theo thứ tự chéo và kiểm tra lực siết. Cuối cùng tiến hành thử áp suất để đảm bảo độ kín.

Kết luận

Trong các hệ thống đường ống áp suất trung bình, Slip On Flange là giải pháp kết nối hiệu quả, tiết kiệm chi phí và dễ lắp đặt. Việc lựa chọn đúng vật liệu, tuân thủ tiêu chuẩn ASME và thực hiện lắp đặt đúng kỹ thuật Slip On Flange ANSI B16.5 Class 150 sẽ giúp hệ thống vận hành ổn định, an toàn và bền vững trong thời gian dài.
