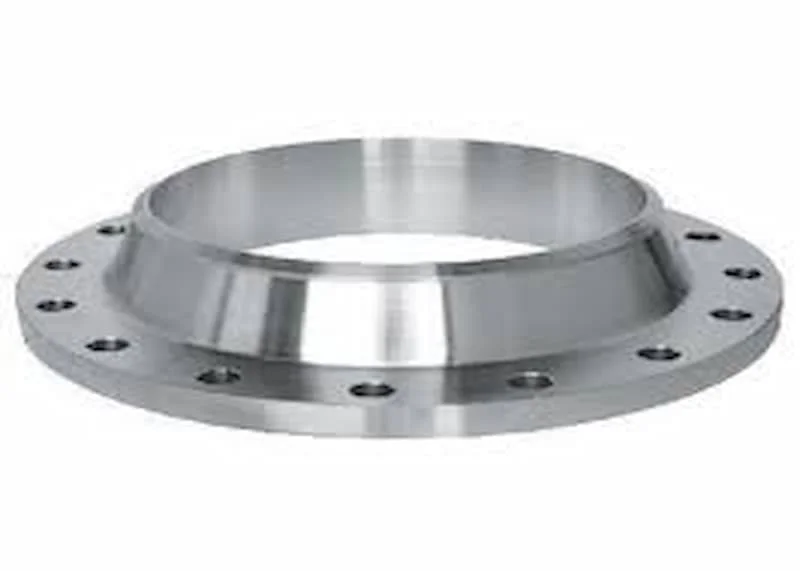

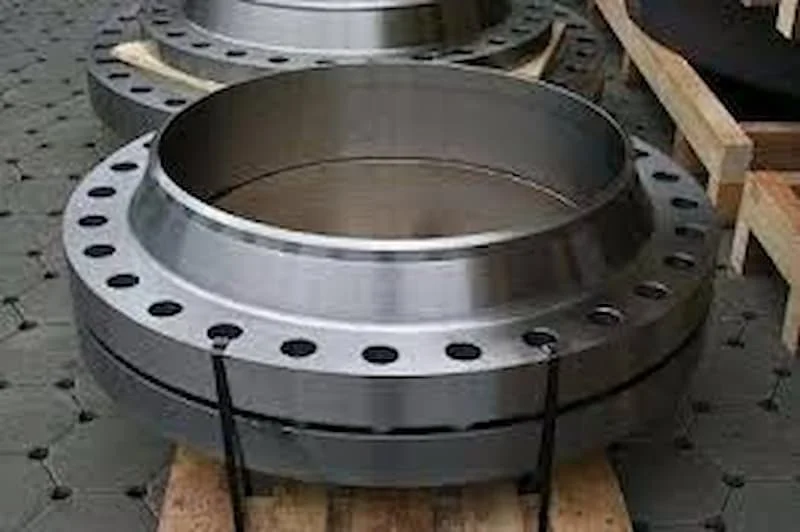

Tổng quan về Flange B16.47

Flange B16.47 là tiêu chuẩn mặt bích kích thước lớn được áp dụng rộng rãi trong các hệ thống đường ống công nghiệp chịu áp suất cao. Tiêu chuẩn này do ASME ban hành, chuyên dùng cho các đường ống từ 26 inch trở lên. Nhờ đáp ứng yêu cầu kỹ thuật nghiêm ngặt về kích thước, vật liệu và cấp áp suất, Flange B16.47 đóng vai trò quan trọng trong ngành dầu khí, hóa chất và năng lượng.

Tổng quan về Flange B16.47

Nguồn gốc tiêu chuẩn Flange B16.47

Flange B16.47 thuộc hệ thống tiêu chuẩn của ASME dành cho mặt bích đường kính lớn. Tiêu chuẩn này được phát triển nhằm thay thế và chuẩn hóa các quy cách mặt bích cỡ lớn trước đây, đảm bảo tính đồng bộ trong thiết kế và lắp đặt. Phạm vi áp dụng chủ yếu cho hệ thống áp suất cao và đường ống kích thước lớn trong công nghiệp nặng.

Phạm vi kích thước và cấp áp suất

Tiêu chuẩn áp dụng cho mặt bích từ 26 inch đến 60 inch, với nhiều cấp áp suất khác nhau. Các cấp phổ biến bao gồm Class 75, 150, 300, 400, 600 và cao hơn tùy theo yêu cầu kỹ thuật. Việc phân cấp áp suất giúp kỹ sư lựa chọn phù hợp với điều kiện vận hành.

Các loại trong tiêu chuẩn Flange B16.47

Series A

Series A có kích thước vòng ngoài lớn hơn và số lượng bu lông nhiều hơn so với Series B cùng cấp áp suất. Điều này giúp tăng khả năng chịu lực và phù hợp cho các hệ thống yêu cầu độ bền cao. Khối lượng của Series A thường lớn hơn, thích hợp cho các ứng dụng quan trọng.

Series B

Series B có thiết kế gọn nhẹ hơn và sử dụng bu lông kích thước nhỏ hơn. Đây là lựa chọn kinh tế hơn trong những hệ thống không yêu cầu chịu tải quá cao. Sự khác biệt giữa hai series chủ yếu nằm ở đường kính ngoài, vòng bu lông và kích thước bu lông.

Ứng dụng thực tế của Flange B16.47

Ngành dầu khí

Trong hệ thống vận chuyển dầu và khí tự nhiên, mặt bích kích thước lớn là bắt buộc do lưu lượng cao. Flange B16.47 được sử dụng để kết nối đường ống chính với thiết bị xử lý. Khả năng chịu áp suất cao và độ kín ổn định giúp đảm bảo an toàn trong vận hành.

Ngành hóa chất

Trong môi trường hóa chất có tính ăn mòn, việc lựa chọn đúng vật liệu cho mặt bích là rất quan trọng. Sản phẩm theo tiêu chuẩn này thường được chế tạo từ thép hợp kim hoặc thép không gỉ để tăng khả năng chống ăn mòn.

Nhà máy điện và năng lượng

Hệ thống hơi nước và nước làm mát trong nhà máy điện sử dụng mặt bích kích thước lớn để đảm bảo lưu lượng ổn định. Thiết kế theo tiêu chuẩn giúp đồng bộ hệ thống và thuận tiện bảo trì.

Yếu tố ảnh hưởng đến lựa chọn

Vật liệu chế tạo

Thép carbon thường được dùng cho môi trường tiêu chuẩn, trong khi thép không gỉ và hợp kim niken được dùng trong môi trường nhiệt độ cao hoặc ăn mòn mạnh. Việc lựa chọn vật liệu phụ thuộc vào nhiệt độ, áp suất và thành phần môi chất.

Cấp áp suất và nhiệt độ

Cấp áp suất phải tương thích với điều kiện vận hành thực tế. Lựa chọn sai cấp có thể gây biến dạng hoặc rò rỉ tại điểm nối. Nhiệt độ vận hành cũng ảnh hưởng đến độ bền cơ học của vật liệu.

Hướng dẫn lắp đặt và kiểm tra

Quy trình lắp đặt

Bề mặt tiếp xúc cần được làm sạch trước khi lắp. Gioăng phải đúng tiêu chuẩn và phù hợp cấp áp suất. Bu lông siết theo trình tự chéo để phân bố lực đều. Sau khi lắp, cần tiến hành thử áp suất để đảm bảo độ kín.

Kiểm tra định kỳ

Kiểm tra bu lông và bề mặt mặt bích theo chu kỳ giúp đảm bảo hệ thống vận hành ổn định. Phát hiện sớm ăn mòn hoặc biến dạng sẽ giúp giảm chi phí sửa chữa.

Xu hướng phát triển

Công nghệ sản xuất hiện đại giúp nâng cao độ chính xác gia công và cải thiện chất lượng bề mặt. Vật liệu mới có khả năng chịu nhiệt và chống ăn mòn tốt hơn đang được nghiên cứu và áp dụng. Trong tương lai, việc tối ưu hóa thiết kế nhằm giảm trọng lượng nhưng vẫn giữ độ bền sẽ là xu hướng chính.

Kết luận

Với vai trò quan trọng trong hệ thống đường ống kích thước lớn, Flange B16.47 là tiêu chuẩn không thể thiếu trong ngành công nghiệp nặng. Việc lựa chọn đúng series Flange B16.47, cấp áp suất và vật liệu phù hợp sẽ đảm bảo hệ thống vận hành an toàn, ổn định và hiệu quả trong dài hạn.
