Van tiết lưu điện là thiết bị điều khiển lưu lượng môi chất lạnh bằng tín hiệu điện tử, được sử dụng phổ biến trong hệ thống điều hòa không khí, kho lạnh, chiller, bơm nhiệt và các hệ thống lạnh công nghiệp. So với van tiết lưu cơ học truyền thống, Van tiết lưu  điện có khả năng điều chỉnh lưu lượng chính xác hơn, giúp tối ưu hiệu suất làm lạnh, tiết kiệm điện năng và nâng cao tuổi thọ của máy nén.

Nhờ khả năng kết nối với bộ điều khiển điện tử và cảm biến nhiệt độ, áp suất, Van tiết lưu  điện ngày càng trở thành giải pháp tiêu chuẩn trong các hệ thống HVAC hiện đại và dây chuyền làm lạnh công nghiệp.

Van tiết lưu  điện là gì?

Khái niệm Van tiết lưu  điện

Van tiết lưu  điện (Electronic Expansion Valve - EEV) là thiết bị dùng để điều chỉnh lưu lượng môi chất lạnh đi vào dàn bay hơi bằng tín hiệu điều khiển điện tử. Van hoạt động dựa trên lệnh từ bộ điều khiển trung tâm thay vì phụ thuộc hoàn toàn vào áp suất hoặc nhiệt độ như van tiết lưu nhiệt (TXV).

Việc điều chỉnh chính xác lượng môi chất giúp hệ thống luôn duy trì trạng thái làm việc tối ưu trong nhiều điều kiện tải khác nhau.

Vai trò của Van tiết lưu  điện

Van tiết lưu  điện có nhiệm vụ giảm áp suất môi chất lạnh trước khi đi vào dàn bay hơi và điều chỉnh lưu lượng theo tải lạnh thực tế. Điều này giúp nâng cao hiệu suất trao đổi nhiệt và bảo vệ máy nén khỏi hiện tượng ngập lỏng hoặc thiếu môi chất.

Ngoài ra, van còn giúp hệ thống phản ứng nhanh với sự thay đổi nhiệt độ môi trường, từ đó cải thiện hiệu quả vận hành.

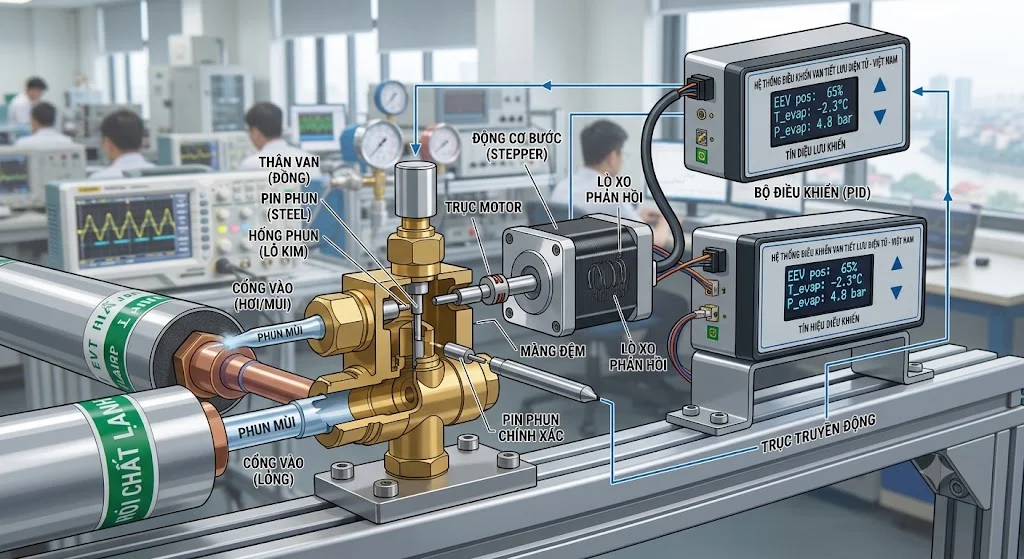

Cấu tạo của Van tiết lưu  điện

Thân van

Thân van thường được chế tạo từ đồng hoặc đồng thau chất lượng cao nhằm chịu được áp suất và môi chất lạnh như R22, R134a, R410A, R407C, R32 hoặc CO₂ tùy từng dòng sản phẩm.

Thiết kế thân van có độ kín cao nhằm hạn chế thất thoát môi chất trong quá trình vận hành.

Kim van

Kim van là bộ phận trực tiếp điều chỉnh tiết diện dòng chảy. Khi di chuyển lên hoặc xuống, kim van sẽ thay đổi lưu lượng môi chất đi qua.

Độ chính xác của kim van quyết định khả năng kiểm soát công suất làm lạnh của toàn bộ hệ thống.

Động cơ bước (Stepper Motor)

Phần lớn Van tiết lưu  điện hiện nay sử dụng động cơ bước để điều khiển vị trí của kim van. Động cơ có thể điều chỉnh từng bước rất nhỏ, giúp kiểm soát lưu lượng với độ chính xác cao.

Đây là ưu điểm nổi bật giúp Van tiết lưu  điện vượt trội hơn so với van tiết lưu nhiệt.

Bộ điều khiển điện tử

Van được điều khiển bởi bộ điều khiển trung tâm nhận tín hiệu từ cảm biến nhiệt độ, cảm biến áp suất hoặc cảm biến độ quá nhiệt (Superheat).

Bộ điều khiển sẽ tính toán lượng môi chất cần thiết và gửi lệnh đến động cơ bước để điều chỉnh van liên tục.

Nguyên lý hoạt động của Van tiết lưu  điện

Thu nhận tín hiệu từ cảm biến

Trong quá trình vận hành, các cảm biến liên tục đo nhiệt độ và áp suất của môi chất lạnh tại dàn bay hơi.

Dữ liệu này được truyền về bộ điều khiển để đánh giá trạng thái làm việc của hệ thống.

Điều chỉnh độ mở của van

Dựa trên dữ liệu thu thập được, bộ điều khiển sẽ gửi tín hiệu đến động cơ bước để mở hoặc đóng van với từng bước rất nhỏ.

Nhờ đó, lượng môi chất luôn được điều chỉnh phù hợp với tải lạnh thực tế, giúp hệ thống đạt hiệu suất tối ưu.

Duy trì độ quá nhiệt ổn định

Một trong những nhiệm vụ quan trọng của Van tiết lưu  điện là duy trì độ quá nhiệt (Superheat) ở mức thích hợp. Điều này giúp bảo vệ máy nén khỏi hiện tượng hút phải môi chất lỏng và nâng cao hiệu suất làm lạnh.

Khả năng điều khiển liên tục giúp hệ thống vận hành ổn định ngay cả khi tải lạnh thay đổi nhanh.

Các loại Van tiết lưu  điện phổ biến

Van tiết lưu  điện cho điều hòa dân dụng

Loại van này được sử dụng trong điều hòa Inverter và máy bơm nhiệt gia đình. Thiết bị giúp điều chỉnh công suất làm lạnh linh hoạt và tiết kiệm điện năng.

Đây là thành phần quan trọng trong các dòng điều hòa hiện đại.

Van tiết lưu  điện cho chiller

Trong hệ thống chiller, Van tiết lưu  điện giúp tối ưu lưu lượng môi chất lạnh theo tải thực tế của công trình.

Khả năng điều khiển chính xác góp phần nâng cao hệ số hiệu suất (COP) của toàn hệ thống.

Van tiết lưu  điện cho kho lạnh

Kho lạnh và kho đông sử dụng Van tiết lưu  điện để duy trì nhiệt độ ổn định trong điều kiện tải thay đổi liên tục.

Điều này giúp bảo quản hàng hóa tốt hơn và giảm chi phí điện năng.

Ưu điểm của Van tiết lưu  điện

Điều khiển chính xác

Van tiết lưu  điện có thể điều chỉnh lưu lượng môi chất với độ chính xác rất cao nhờ động cơ bước và bộ điều khiển điện tử.

Điều này giúp hệ thống luôn hoạt động gần điểm tối ưu và giảm tiêu hao năng lượng.

Tiết kiệm điện năng

Việc kiểm soát lưu lượng môi chất theo đúng nhu cầu thực tế giúp máy nén không phải hoạt động quá tải hoặc dư công suất.

Nhờ đó, hệ thống tiết kiệm điện hơn so với việc sử dụng van tiết lưu cơ học.

Phản hồi nhanh

Van có khả năng thay đổi độ mở gần như ngay lập tức khi tải lạnh thay đổi.

Điều này đặc biệt quan trọng đối với các hệ thống điều hòa trung tâm và dây chuyền làm lạnh công nghiệp.

Tăng tuổi thọ máy nén

Việc duy trì độ quá nhiệt phù hợp giúp hạn chế hiện tượng ngập lỏng, một trong những nguyên nhân gây hư hỏng máy nén.

Nhờ đó, tuổi thọ của toàn bộ hệ thống lạnh cũng được cải thiện.

Ứng dụng của Van tiết lưu  điện

Hệ thống điều hòa Inverter

Van tiết lưu  điện là thành phần quan trọng trong các dòng điều hòa Inverter hiện đại, giúp điều chỉnh công suất làm lạnh theo nhu cầu sử dụng.

Điều này góp phần giảm điện năng tiêu thụ và tăng sự thoải mái cho người dùng.

Hệ thống HVAC

Các hệ thống điều hòa trung tâm của tòa nhà, khách sạn và trung tâm thương mại đều sử dụng Van tiết lưu  điện nhằm tối ưu hiệu suất làm việc.

Khả năng điều khiển linh hoạt giúp hệ thống thích ứng với sự thay đổi của tải lạnh trong ngày.

Kho lạnh và dây chuyền công nghiệp

Van được sử dụng trong kho lạnh, kho đông, nhà máy chế biến thực phẩm, dược phẩm và nhiều dây chuyền sản xuất cần kiểm soát nhiệt độ chính xác.

Việc điều chỉnh lưu lượng môi chất phù hợp giúp nâng cao chất lượng sản phẩm và giảm chi phí vận hành.

Cách lựa chọn Van tiết lưu  điện

Lựa chọn theo môi chất lạnh

Van cần tương thích với loại môi chất lạnh mà hệ thống đang sử dụng như R134a, R410A, R32, R407C hoặc CO₂.

Việc lựa chọn sai loại van có thể làm giảm hiệu suất hoặc ảnh hưởng đến độ bền của thiết bị.

Xác định công suất hệ thống

Lưu lượng của van phải phù hợp với công suất lạnh của dàn bay hơi và máy nén.

Van quá nhỏ sẽ hạn chế lưu lượng, trong khi van quá lớn có thể gây mất ổn định khi điều khiển.

Kiểm tra bộ điều khiển

Không phải mọi Van tiết lưu  điện đều tương thích với mọi bộ điều khiển.

Cần kiểm tra giao thức điều khiển, số bước của động cơ và khả năng tương thích với bộ điều khiển của nhà sản xuất trước khi lắp đặt.

FAQ về Van tiết lưu điện

Van tiết lưu điện khác gì van tiết lưu nhiệt?

Van tiết lưu nhiệt (TXV) điều chỉnh lưu lượng dựa trên áp suất và nhiệt độ thông qua bầu cảm biến cơ khí. Trong khi đó, Van tiết lưu  điện sử dụng động cơ bước và bộ điều khiển điện tử để điều chỉnh chính xác hơn.

Nhờ đó, Van tiết lưu  điện có khả năng phản hồi nhanh, tiết kiệm điện và duy trì hiệu suất ổn định trong nhiều điều kiện tải khác nhau.

Van tiết lưu điện có cần nguồn điện không?

Có. Van hoạt động nhờ tín hiệu điều khiển từ bộ điều khiển điện tử và động cơ bước nên cần được cấp nguồn điện phù hợp.

Khi mất nguồn điều khiển, trạng thái của van sẽ phụ thuộc vào thiết kế của từng nhà sản xuất.

Van tiết lưu  điện dùng cho những môi chất lạnh nào?

Tùy từng model, van có thể sử dụng cho R22, R134a, R404A, R407C, R410A, R32, CO₂ và nhiều loại môi chất lạnh khác.

Người dùng cần kiểm tra tài liệu kỹ thuật để lựa chọn đúng loại tương thích với hệ thống.

Van tiết lưu điện có giúp tiết kiệm điện không?

Có. Nhờ điều chỉnh chính xác lượng môi chất lạnh theo tải thực tế, van giúp máy nén hoạt động hiệu quả hơn và giảm điện năng tiêu thụ.

Đây là một trong những lý do Van tiết lưu  điện được sử dụng rộng rãi trong các hệ thống Inverter và HVAC hiện đại.

Nên mua Van tiết lưu điện của thương hiệu nào?

Các thương hiệu như Danfoss, Carel, Sanhua, Emerson, Parker hay Castel đều được sử dụng phổ biến trong ngành lạnh. Người dùng nên lựa chọn sản phẩm chính hãng từ nhà phân phối uy tín để bảo đảm chất lượng, khả năng tương thích và chế độ bảo hành.

Kết luận

Van tiết lưu điện là thiết bị quan trọng trong các hệ thống lạnh hiện đại, giúp điều chỉnh lưu lượng môi chất với độ chính xác cao, nâng cao hiệu suất làm lạnh và tiết kiệm điện năng. So với van tiết lưu cơ học, Van tiết lưu điện mang lại khả năng điều khiển linh hoạt, phản hồi nhanh và bảo vệ máy nén hiệu quả hơn. Việc lựa chọn đúng loại van, đúng công suất và tương thích với hệ thống điều khiển sẽ giúp tối ưu hiệu quả vận hành và kéo dài tuổi thọ của toàn bộ hệ thống lạnh Van tiết lưu điện.
