Van chống cháy ngược là gì? Cấu tạo, nguyên lý và ứng dụng trong hệ thống khí

Van chống cháy ngược là thiết bị an toàn chuyên dụng được lắp đặt trên đường ống dẫn khí hoặc tại đầu ra của bình khí nhằm ngăn hiện tượng ngọn lửa cháy lan ngược (Flashback) vào đường ống hoặc bình chứa khí. Đây là thiết bị không thể thiếu trong các hệ thống hàn cắt oxy – gas, hệ thống sử dụng khí cháy như LPG, Acetylene, Propane, Hydrogen và nhiều ứng dụng công nghiệp có nguy cơ phát sinh cháy ngược.

Trong quá trình hàn cắt hoặc sử dụng khí đốt, nếu áp suất khí mất cân bằng hoặc xảy ra hiện tượng ngọn lửa quay ngược vào đường ống, hậu quả có thể rất nghiêm trọng như cháy nổ bình khí, hư hỏng thiết bị hoặc gây nguy hiểm cho người vận hành. Van chống cháy  ngược được thiết kế để phát hiện và ngăn chặn hiện tượng này ngay lập tức, góp phần bảo đảm an toàn cho toàn bộ hệ thống.

Hiện nay, Van chống cháy  ngược được sử dụng rộng rãi trong các xưởng cơ khí, nhà máy đóng tàu, công trình xây dựng, ngành dầu khí, hóa chất và nhiều lĩnh vực công nghiệp sử dụng khí cháy.

Van chống cháy  ngược là gì?

Van chống cháy  ngược là thiết bị bảo vệ an toàn có khả năng ngăn dòng lửa hoặc dòng khí cháy lan ngược từ mỏ hàn, thiết bị tiêu thụ hoặc đường ống trở về nguồn cấp khí.

Khác với van một chiều chỉ có chức năng ngăn dòng khí chảy ngược, Van chống cháy  ngược thường được tích hợp nhiều cơ chế bảo vệ trong cùng một thiết bị như:

• Van một chiều chống hồi lưu.

• Bộ dập lửa (Flame Arrestor).

• Van ngắt nhiệt.

• Bộ lọc chống bụi.

• Cơ cấu tự động ngắt khi xảy ra cháy ngược.

Nhờ kết hợp nhiều lớp bảo vệ, Van chống cháy  ngược có khả năng ngăn chặn cả dòng khí hồi lưu lẫn ngọn lửa quay ngược, giúp giảm thiểu tối đa nguy cơ cháy nổ.

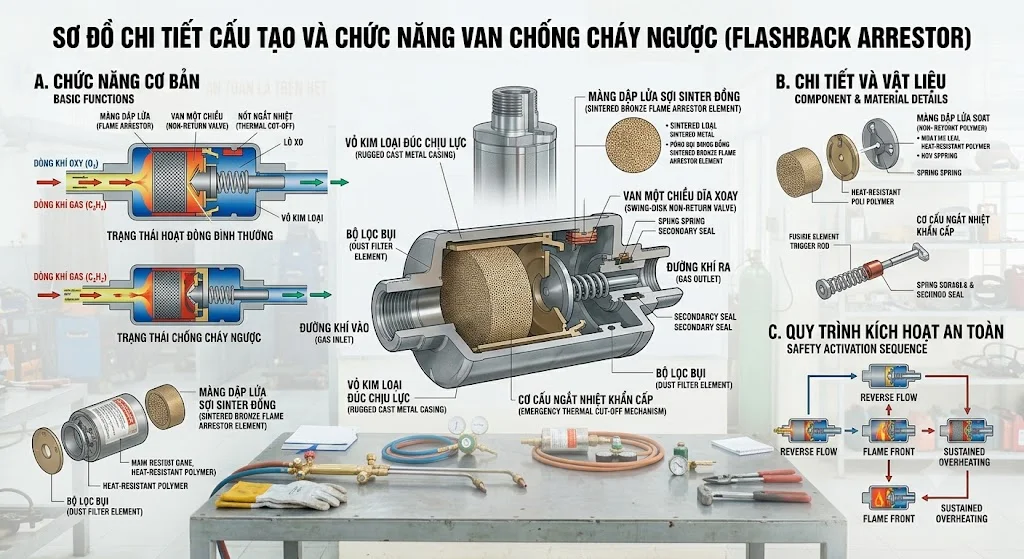

Cấu tạo của Van chống cháy  ngược

Thân van

Thân van là bộ phận chịu áp lực và bảo vệ toàn bộ cơ cấu bên trong.

Phần lớn Van chống cháy  ngược được chế tạo từ đồng thau hoặc đồng mạ Niken nhằm tăng khả năng chống ăn mòn, chịu áp suất cao và chống tia lửa. Đối với các ứng dụng công nghiệp đặc biệt, một số dòng sản phẩm còn sử dụng inox để tăng khả năng chịu nhiệt và chịu hóa chất.

Thiết kế thân van thường nhỏ gọn với kết nối ren tiêu chuẩn để dễ dàng lắp đặt vào hệ thống cấp khí.

Van một chiều

Đây là bộ phận giúp khí chỉ được phép đi theo một hướng.

Nếu xảy ra hiện tượng dòng khí chảy ngược do mất cân bằng áp suất hoặc sự cố trong quá trình hàn cắt, van một chiều sẽ tự động đóng lại để ngăn khí hồi lưu về bình chứa.

Bộ phận này là lớp bảo vệ đầu tiên của Van chống cháy  ngược.

Bộ dập lửa (Flame Arrestor)

Đây là bộ phận quan trọng nhất của Van chống cháy  ngược.

Flame Arrestor thường được chế tạo từ vật liệu kim loại xốp hoặc lưới kim loại chịu nhiệt có khả năng hấp thụ nhiệt lượng của ngọn lửa.

Khi ngọn lửa đi vào van, nhiệt lượng sẽ bị hấp thụ nhanh chóng, khiến nhiệt độ giảm xuống dưới điểm duy trì quá trình cháy. Kết quả là ngọn lửa bị dập tắt trước khi lan đến bình khí hoặc đường ống.

Van ngắt nhiệt

Một số dòng Van chống cháy  ngược cao cấp được tích hợp van ngắt nhiệt.

Khi nhiệt độ bên trong van vượt quá ngưỡng cho phép do hiện tượng cháy ngược kéo dài, bộ phận này sẽ tự động đóng kín đường dẫn khí, ngăn hoàn toàn việc cấp thêm nhiên liệu cho đám cháy.

Cơ chế này góp phần nâng cao mức độ an toàn cho toàn bộ hệ thống.

Lưới lọc

Lưới lọc được bố trí tại đầu vào nhằm giữ lại bụi bẩn, cặn kim loại hoặc tạp chất trong dòng khí.

Việc loại bỏ các tạp chất này giúp bảo vệ các bộ phận bên trong van, đồng thời duy trì khả năng làm kín và hiệu quả chống cháy ngược trong thời gian dài.

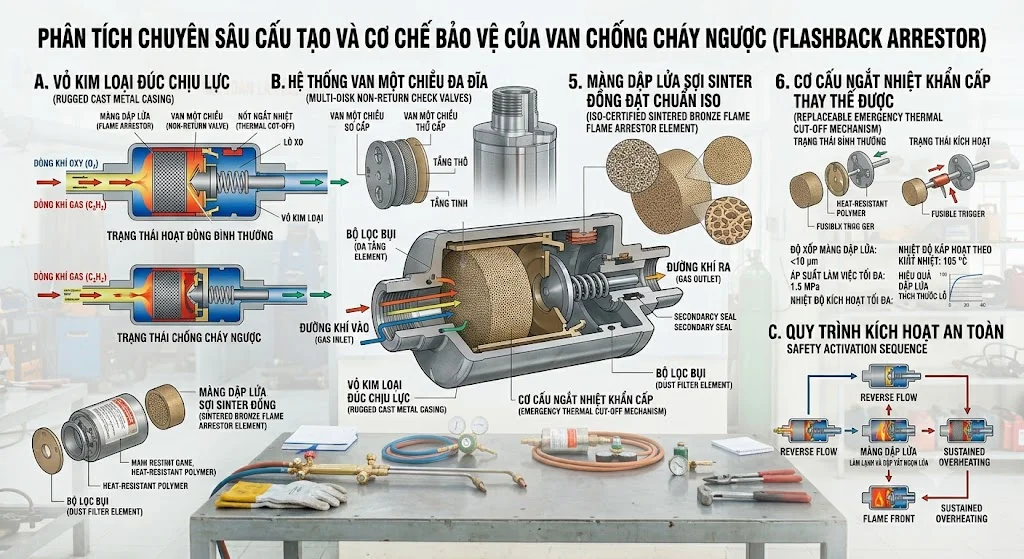

Nguyên lý hoạt động của Van chống cháy  ngược

Trong điều kiện vận hành bình thường, khí đi qua Van chống cháy  ngược theo đúng chiều thiết kế và được cấp đến mỏ hàn hoặc thiết bị tiêu thụ.

Nếu áp suất khí bị mất cân bằng khiến dòng khí có xu hướng chảy ngược, van một chiều sẽ tự động đóng lại, ngăn khí hồi lưu về nguồn cấp.

Trong trường hợp xảy ra hiện tượng cháy ngược, ngọn lửa sẽ đi vào bộ dập lửa bên trong van. Tại đây, nhiệt lượng bị hấp thụ nhanh chóng, khiến ngọn lửa mất khả năng duy trì quá trình cháy và bị dập tắt.

Nếu nhiệt độ tiếp tục tăng vượt mức an toàn, van ngắt nhiệt (nếu được trang bị) sẽ tự động khóa hoàn toàn đường dẫn khí. Nhờ cơ chế bảo vệ nhiều tầng này, Van chống cháy  ngược giúp hạn chế tối đa nguy cơ cháy nổ bình khí và bảo vệ người vận hành.

Các loại Van chống cháy  ngược phổ biến

Van chống cháy  ngược cho oxy

Loại van này được thiết kế riêng cho hệ thống khí oxy.

Do oxy hỗ trợ quá trình cháy rất mạnh nên các tiêu chuẩn an toàn đối với van cũng nghiêm ngặt hơn nhằm bảo đảm khả năng ngăn cháy ngược hiệu quả.

Van chống cháy  ngược cho gas

Được sử dụng với các loại khí cháy như LPG, Acetylene hoặc Propane.

Van giúp ngăn ngọn lửa quay trở lại bình gas trong quá trình hàn cắt hoặc sử dụng khí.

Van chống cháy  ngược tích hợp van một chiều

Đây là dòng sản phẩm phổ biến nhất hiện nay.

Thiết bị kết hợp cả chức năng chống hồi lưu và chống cháy ngược trong cùng một thân van, giúp giảm số lượng phụ kiện trên hệ thống và nâng cao mức độ an toàn.

Van chống cháy  ngược đầu mỏ hàn

Loại van này được lắp trực tiếp tại tay hàn nhằm bảo vệ người vận hành và giảm nguy cơ cháy lan từ đầu mỏ hàn vào dây dẫn khí.

Thông số kỹ thuật của Van chống cháy  ngược

Ưu điểm của Van chống cháy  ngược

Một trong những ưu điểm lớn nhất của Van chống cháy  ngược là khả năng bảo vệ đồng thời người vận hành, bình khí và toàn bộ hệ thống cấp khí trước nguy cơ cháy nổ. Thiết bị hoạt động hoàn toàn tự động, không yêu cầu nguồn điện hay thao tác điều khiển trong quá trình sử dụng.

Nhờ tích hợp nhiều cơ chế bảo vệ như van một chiều, bộ dập lửa và van ngắt nhiệt, sản phẩm giúp giảm đáng kể nguy cơ tai nạn lao động trong các công việc hàn cắt và sử dụng khí cháy.

Ngoài ra, thiết kế nhỏ gọn, dễ lắp đặt và tuổi thọ cao cũng là những ưu điểm giúp Van chống cháy  ngược được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Ứng dụng của Van chống cháy  ngược

Van chống cháy  ngược được ứng dụng chủ yếu trong các hệ thống sử dụng khí cháy hoặc oxy.

Trong ngành cơ khí, thiết bị được lắp đặt trên hệ thống hàn cắt oxy – gas để ngăn hiện tượng flashback xảy ra trong quá trình gia công kim loại. Đây là yêu cầu an toàn bắt buộc tại nhiều nhà máy và xưởng sản xuất.

Trong ngành đóng tàu, dầu khí, hóa chất và luyện kim, van giúp bảo vệ các hệ thống cấp khí có áp suất cao, giảm nguy cơ cháy nổ và bảo đảm quá trình vận hành liên tục.

Ngoài ra, nhiều phòng thí nghiệm, cơ sở nghiên cứu và đơn vị bảo trì thiết bị công nghiệp cũng sử dụng Van chống cháy  ngược nhằm đáp ứng các tiêu chuẩn an toàn lao động.

Kinh nghiệm lựa chọn Van chống cháy  ngược

Khi lựa chọn Van chống cháy  ngược, trước tiên cần xác định loại khí sử dụng như oxy, LPG, Acetylene hay Propane. Mỗi loại khí có yêu cầu kỹ thuật và tiêu chuẩn an toàn riêng, vì vậy không nên sử dụng chung một loại van cho tất cả các loại khí nếu nhà sản xuất không cho phép.

Tiếp theo, cần lựa chọn đúng kích thước kết nối, áp suất làm việc và vị trí lắp đặt. Một số hệ thống yêu cầu lắp van tại cả đầu ra của bình khí và đầu vào của mỏ hàn để tăng mức độ an toàn.

Ngoài ra, nên ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế và có nguồn gốc xuất xứ rõ ràng. Việc kiểm tra, vệ sinh và thay thế van định kỳ cũng rất quan trọng để bảo đảm thiết bị luôn hoạt động hiệu quả trong suốt quá trình sử dụng.

FAQ – Câu hỏi thường gặp về Van chống cháy ngược

Van chống cháy ngược có tác dụng gì?

Van chống cháy ngược có nhiệm vụ ngăn ngọn lửa và dòng khí cháy lan ngược về bình chứa hoặc hệ thống cấp khí. Thiết bị giúp giảm nguy cơ cháy nổ, bảo vệ thiết bị và bảo đảm an toàn cho người vận hành trong quá trình sử dụng.

Van chống cháy ngược có thay thế được van một chiều không?

Trong nhiều trường hợp, có. Phần lớn Van chống cháy  ngược hiện đại đều tích hợp sẵn chức năng của van một chiều để ngăn dòng khí hồi lưu. Tuy nhiên, chức năng chính của thiết bị vẫn là chống cháy ngược nên cần lựa chọn đúng model theo khuyến nghị của nhà sản xuất.

Van chống cháy  ngược nên lắp ở đâu?

Van thường được lắp tại đầu ra của bình khí, bộ điều áp hoặc ngay trước mỏ hàn. Một số hệ thống yêu cầu lắp ở nhiều vị trí khác nhau nhằm tạo nhiều lớp bảo vệ và nâng cao mức độ an toàn.

Bao lâu nên kiểm tra Van chống cháy  ngược?

Nên kiểm tra định kỳ theo hướng dẫn của nhà sản xuất hoặc quy định an toàn của đơn vị vận hành. Việc vệ sinh, kiểm tra khả năng làm kín và thay thế khi có dấu hiệu hư hỏng sẽ giúp duy trì hiệu quả bảo vệ của thiết bị.

Có thể sử dụng chung một Van chống cháy  ngược cho mọi loại khí không?

Không nên. Mỗi loại khí có đặc tính vật lý và yêu cầu kỹ thuật khác nhau. Người dùng cần lựa chọn Van chống cháy  ngược được thiết kế phù hợp với loại khí sử dụng để bảo đảm an toàn và đáp ứng đúng tiêu chuẩn kỹ thuật.

Kết luận

Van chống cháy ngược là thiết bị an toàn quan trọng trong các hệ thống sử dụng oxy, gas và nhiều loại khí cháy khác. Với khả năng ngăn dòng khí hồi lưu, dập tắt ngọn lửa cháy ngược và bảo vệ bình khí cũng như người vận hành, sản phẩm đóng vai trò không thể thiếu trong các ngành hàn cắt, cơ khí, dầu khí và công nghiệp. Việc lựa chọn đúng Van chống cháy ngược, lắp đặt đúng vị trí và bảo trì định kỳ sẽ góp phần nâng cao độ an toàn, giảm thiểu rủi ro và bảo đảm hệ thống hoạt động ổn định trong thời gian dài Van chống cháy ngược.
