Van tay gạt DN50 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van tay gạt DN50 là thiết bị đóng mở hoặc điều tiết dòng lưu chất bằng cơ cấu tay gạt, có kích thước danh nghĩa DN50 (50A), tương đương 2 inch. Đây là một trong những kích thước được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy (PCCC), hệ thống HVAC, khí nén và nhiều ngành công nghiệp khác.

Điểm nổi bật của Van tay gạt DN 50 là khả năng thao tác nhanh, chỉ cần xoay tay gạt khoảng 90° là có thể chuyển đổi từ trạng thái đóng sang mở hoặc ngược lại. So với các loại van tay quay, van tay gạt giúp tiết kiệm thời gian vận hành, cấu tạo đơn giản, ít hư hỏng và chi phí bảo trì thấp.

Hiện nay, khi nhắc đến van tay gạt DN 50, đa số người dùng đang nói đến van bi tay gạt DN50 hoặc van bướm tay gạt DN50. Tùy theo mục đích sử dụng, môi trường làm việc và yêu cầu kỹ thuật, người dùng có thể lựa chọn loại van phù hợp để bảo đảm hiệu quả vận hành cũng như tuổi thọ của toàn bộ hệ thống.

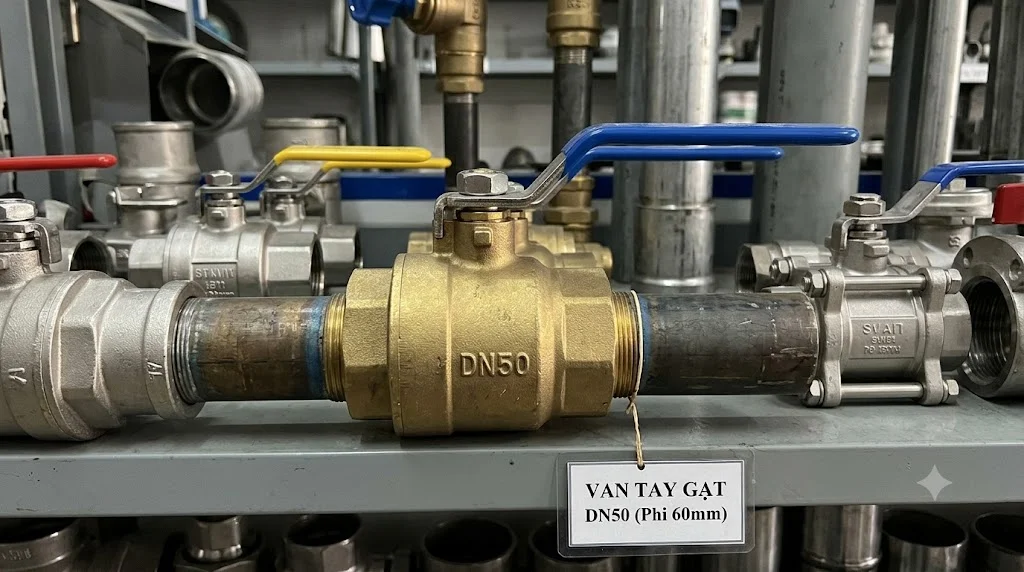

Van tay gạt DN 50 là gì?

Van tay gạt DN 50 là loại van sử dụng cơ cấu tay gạt để điều khiển bộ phận đóng mở bên trong van. Khi người vận hành xoay tay gạt, chuyển động sẽ được truyền trực tiếp đến viên bi hoặc đĩa van, giúp đóng hoặc mở dòng lưu chất một cách nhanh chóng.

Kích thước DN50 (2 inch) phù hợp với các đường ống có lưu lượng trung bình đến lớn và thường xuất hiện trong hệ thống cấp nước chính của nhà máy, chung cư, khách sạn, hệ thống bơm, đường ống PCCC và các dây chuyền sản xuất công nghiệp.

So với các loại van điều khiển bằng tay quay, van tay gạt có ưu điểm là thao tác trực quan, dễ nhận biết trạng thái đóng mở. Khi tay gạt song song với đường ống, van đang ở trạng thái mở. Khi tay gạt vuông góc với đường ống, van đã đóng hoàn toàn.

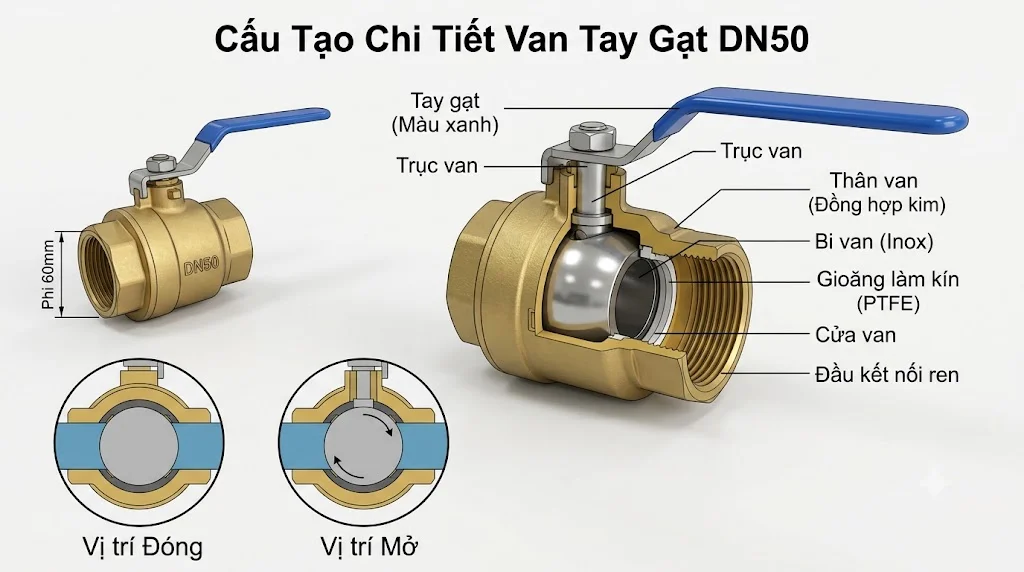

Cấu tạo của van tay gạt DN50

Thân van

Thân van là bộ phận chịu áp lực và kết nối trực tiếp với đường ống. Tùy theo môi trường sử dụng, thân van có thể được chế tạo từ đồng, gang, gang cầu, inox 304, inox 316, thép carbon hoặc nhựa kỹ thuật.

Đối với hệ thống nước sạch, thân van bằng đồng hoặc gang phủ sơn Epoxy được sử dụng khá phổ biến nhờ khả năng chống ăn mòn và giá thành hợp lý. Trong khi đó, các ngành thực phẩm, hóa chất và dược phẩm thường ưu tiên sử dụng inox để bảo đảm khả năng chống gỉ và đáp ứng yêu cầu vệ sinh.

Thân van có thể được thiết kế theo kiểu ren, mặt bích, wafer hoặc lug tùy theo từng dòng sản phẩm và tiêu chuẩn kết nối.

Bộ phận đóng mở

Đây là bộ phận trực tiếp kiểm soát dòng lưu chất.

Nếu là van bi tay gạt DN50, bộ phận đóng mở là viên bi được khoan lỗ xuyên tâm. Khi viên bi xoay 90°, lỗ khoan sẽ thẳng hàng hoặc vuông góc với dòng chảy để mở hoặc đóng van.

Nếu là van bướm tay gạt DN50, bộ phận đóng mở là đĩa van xoay quanh trục trung tâm. Đĩa van có thể mở hoàn toàn, đóng hoàn toàn hoặc điều tiết lưu lượng trong phạm vi nhất định.

Chất lượng của bộ phận đóng mở ảnh hưởng trực tiếp đến độ kín, tuổi thọ và hiệu suất vận hành của van.

Trục van

Trục van là chi tiết truyền lực từ tay gạt đến bộ phận đóng mở. Trục thường được chế tạo từ inox để bảo đảm độ cứng, khả năng chống ăn mòn và chịu được số lượng lớn chu kỳ đóng mở.

Việc gia công chính xác trục van giúp giảm ma sát, hạn chế kẹt van và tăng độ ổn định trong quá trình vận hành.

Gioăng làm kín

Gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ giữa bộ phận đóng mở và thân van.

Các vật liệu phổ biến gồm PTFE (Teflon), EPDM, NBR hoặc Viton. Mỗi loại gioăng có khả năng chịu nhiệt, chịu hóa chất và chịu áp suất khác nhau, vì vậy cần lựa chọn theo đúng điều kiện làm việc của hệ thống.

Tay gạt

Tay gạt là bộ phận giúp người vận hành thao tác trực tiếp với van.

Thông thường, tay gạt được chế tạo từ thép mạ kẽm, inox hoặc thép sơn tĩnh điện. Một số dòng van còn được trang bị cơ cấu khóa tay gạt nhằm tránh việc đóng mở ngoài ý muốn, đặc biệt trong các hệ thống yêu cầu độ an toàn cao.

Nguyên lý hoạt động của van tay gạt DN50

Nguyên lý hoạt động của Van tay gạt DN 50 khá đơn giản nhưng rất hiệu quả.

Khi người vận hành xoay tay gạt khoảng 90°, trục van sẽ truyền chuyển động đến viên bi hoặc đĩa van bên trong. Nếu tay gạt song song với đường ống, bộ phận đóng mở sẽ tạo thành một đường thông suốt cho lưu chất đi qua. Ngược lại, khi tay gạt vuông góc với đường ống, viên bi hoặc đĩa van sẽ chặn hoàn toàn dòng chảy.

Đối với van bi, quá trình đóng mở diễn ra rất nhanh và có độ kín cao nhờ viên bi được gia công chính xác kết hợp với gioăng PTFE. Trong khi đó, van bướm có ưu điểm là kích thước nhỏ gọn, trọng lượng nhẹ và phù hợp với các đường ống có đường kính lớn.

Do cơ cấu vận hành đơn giản, Van tay gạt DN 50 có tuổi thọ cao, ít hư hỏng và không yêu cầu bảo trì phức tạp.

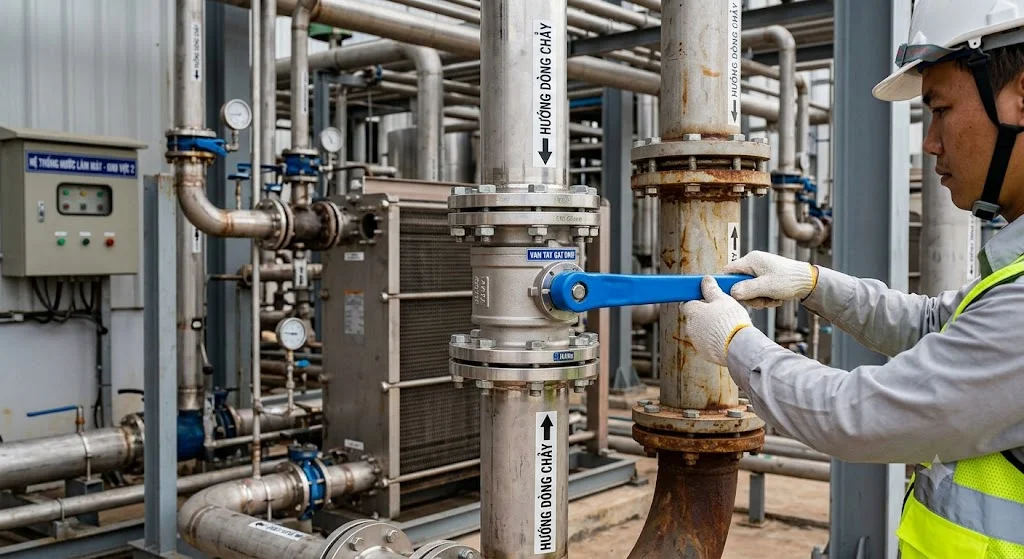

Thông số kỹ thuật của van tay gạt DN50

Các loại Van tay gạt DN 50 phổ biến

Van bi tay gạt DN50

Đây là loại phổ biến nhất hiện nay. Van có khả năng đóng mở nhanh, độ kín cao và phù hợp với hệ thống nước sạch, khí nén, dầu hoặc hóa chất nhẹ.

Nhờ viên bi được đánh bóng chính xác, van bi DN50 có tuổi thọ cao và ít xảy ra hiện tượng rò rỉ sau thời gian dài sử dụng.

Van bướm tay gạt DN50

Van bướm DN50 có thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành thấp hơn trong nhiều trường hợp.

Ngoài chức năng đóng mở, van còn có thể điều tiết lưu lượng ở mức tương đối, phù hợp với hệ thống cấp nước, HVAC và xử lý nước.

Van inox tay gạt DN50

Van inox thích hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như ngành thực phẩm, đồ uống, dược phẩm và hóa chất.

Van đồng tay gạt DN50

Van đồng được sử dụng phổ biến trong hệ thống nước sinh hoạt và nước nóng nhờ khả năng chống gỉ tốt, giá thành hợp lý và dễ lắp đặt.

Ưu điểm của van tay gạt DN50

Van tay gạt DN 50 có nhiều ưu điểm nổi bật như thao tác nhanh, cấu tạo đơn giản và chi phí đầu tư thấp. Chỉ với một thao tác xoay 90°, người vận hành có thể đóng hoặc mở hoàn toàn dòng lưu chất mà không cần quay nhiều vòng như van cổng hoặc van cầu.

Bên cạnh đó, thiết kế đơn giản giúp giảm số lượng chi tiết chuyển động, từ đó hạn chế hư hỏng và giảm chi phí bảo trì. Van cũng có nhiều lựa chọn về vật liệu và tiêu chuẩn kết nối, đáp ứng hầu hết các yêu cầu trong hệ thống dân dụng và công nghiệp.

Ngoài ra, khả năng làm kín tốt giúp giảm thất thoát lưu chất, góp phần nâng cao hiệu quả vận hành và tiết kiệm chi phí trong quá trình sử dụng.

Ứng dụng của van tay gạt DN 50

Van tay gạt DN 50 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước dân dụng và thương mại, van được lắp đặt trên các đường ống chính, đường cấp nước cho bồn chứa, máy bơm và hệ thống phân phối nước. Tại các nhà máy xử lý nước, van giúp cô lập từng khu vực để thuận tiện cho việc bảo trì và sửa chữa.

Trong hệ thống HVAC, van được sử dụng để điều khiển dòng nước lạnh, nước nóng hoặc nước giải nhiệt. Ngoài ra, sản phẩm còn xuất hiện trong các hệ thống khí nén, dầu, hóa chất, thực phẩm, đồ uống, dược phẩm và nhiều dây chuyền sản xuất công nghiệp.

Nhờ khả năng vận hành đơn giản và độ bền cao, Van tay gạt DN 50 cũng được ứng dụng rộng rãi trong hệ thống phòng cháy chữa cháy và các công trình hạ tầng kỹ thuật.

Kinh nghiệm lựa chọn van tay gạt DN 50

Để lựa chọn Van tay gạt DN 50 phù hợp, trước tiên cần xác định loại lưu chất sử dụng. Nếu hệ thống chỉ yêu cầu đóng mở nhanh với độ kín cao, van bi là lựa chọn tối ưu. Nếu cần trọng lượng nhẹ và chi phí thấp hơn, van bướm sẽ là giải pháp phù hợp.

Tiếp theo, cần lựa chọn vật liệu tương ứng với môi trường làm việc. Van đồng thích hợp với nước sạch, van gang phù hợp với hệ thống cấp nước và PCCC, trong khi van inox nên được sử dụng trong môi trường hóa chất hoặc ngành thực phẩm.

Ngoài ra, cần kiểm tra áp suất, nhiệt độ làm việc, tiêu chuẩn kết nối và không gian lắp đặt để bảo đảm van hoạt động ổn định, an toàn và có tuổi thọ lâu dài.

FAQ – Câu hỏi thường gặp về van tay gạt DN50

Van tay gạt DN 50 tương đương bao nhiêu inch?

Van tay gạt DN 50 tương đương 2 inch theo hệ đo quốc tế. Đây là kích thước được sử dụng phổ biến trong các hệ thống cấp nước và công nghiệp.

Van tay gạt DN 50 có thể điều tiết lưu lượng không?

Van bướm tay gạt có thể điều tiết lưu lượng ở mức tương đối. Trong khi đó, van bi tay gạt chủ yếu được thiết kế để đóng hoặc mở hoàn toàn và không nên sử dụng để điều tiết liên tục.

Van tay gạt DN 50 nên chọn bằng đồng hay inox?

Van đồng phù hợp với hệ thống nước sạch và có chi phí đầu tư thấp hơn. Van inox có khả năng chống ăn mòn và chịu nhiệt tốt hơn, thích hợp với môi trường hóa chất, thực phẩm hoặc dược phẩm.

Van tay gạt DN 50 có những kiểu kết nối nào?

Tùy từng dòng sản phẩm, van có thể sử dụng kết nối ren, mặt bích, wafer hoặc lug. Người dùng cần lựa chọn đúng tiêu chuẩn kết nối để bảo đảm khả năng lắp đặt.

Bao lâu nên bảo trì van tay gạt DN50?

Nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần. Việc vệ sinh, kiểm tra gioăng và bôi trơn các bộ phận chuyển động sẽ giúp kéo dài tuổi thọ và duy trì khả năng làm kín của van.

Kết luận

Van tay gạt DN50 là thiết bị đóng mở dòng lưu chất có kích thước DN50 (2 inch), được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, PCCC và nhiều ngành công nghiệp. Với ưu điểm thao tác nhanh, cấu tạo đơn giản, độ kín cao và chi phí bảo trì thấp, sản phẩm đáp ứng tốt nhu cầu vận hành của cả công trình dân dụng lẫn công nghiệp. Khi lựa chọn van tay gạt DN50, người dùng nên cân nhắc loại van, vật liệu, áp suất làm việc và tiêu chuẩn kết nối để bảo đảm hệ thống hoạt động ổn định, an toàn và đạt hiệu quả tối ưu trong thời gian dài Van tay gạt DN50.
