Brass Ball Valve with Red Handle là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

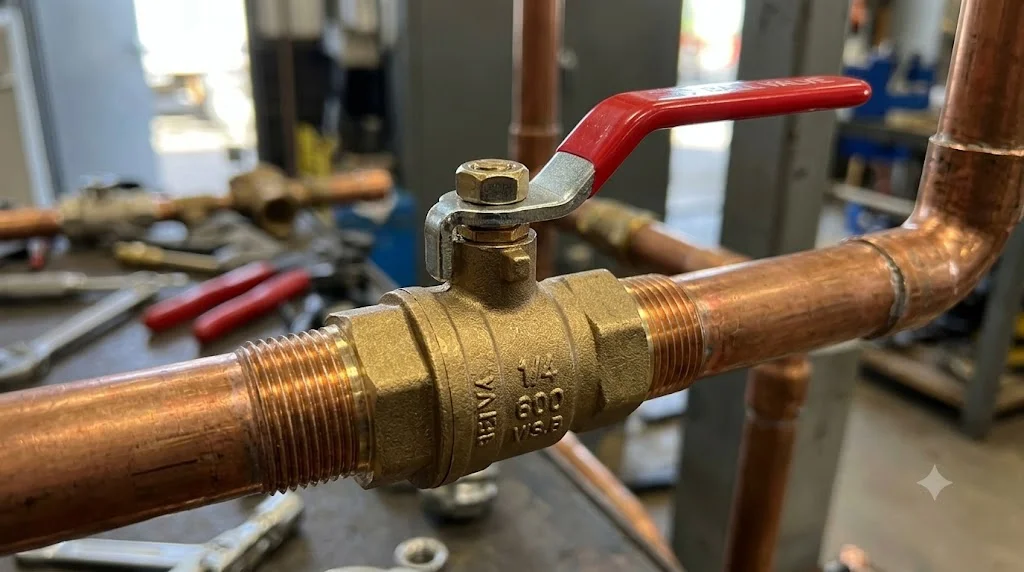

Brass Ball Valve with Red Handle là dòng van bi được chế tạo từ đồng (brass) và sử dụng tay gạt màu đỏ (red handle) để điều khiển quá trình đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Đây là một trong những loại van được sử dụng phổ biến nhất trong hệ thống cấp nước sinh hoạt, khí nén, HVAC, hệ thống tưới tiêu, phòng cháy chữa cháy (PCCC) và nhiều ngành công nghiệp khác.

Sở dĩ sản phẩm được gọi là Brass Ball Valve with Red  Handle vì thân van được làm bằng đồng có độ bền cao, còn tay gạt được sơn màu đỏ giúp người vận hành dễ dàng nhận biết vị trí đóng hoặc mở của van. Chỉ với thao tác xoay tay gạt khoảng 90°, người dùng có thể nhanh chóng kiểm soát dòng lưu chất mà không cần quay nhiều vòng như van cổng hoặc van cầu.

Nhờ cấu tạo đơn giản, khả năng làm kín vượt trội, giá thành hợp lý và tuổi thọ cao, Brass Ball Valve with Red  Handle đang trở thành lựa chọn ưu tiên trong cả hệ thống dân dụng và công nghiệp.

Brass Ball Valve with Red  Handle là gì?

Brass Ball Valve with Red  Handle là loại van bi vận hành bằng tay gạt, trong đó bộ phận thân van được chế tạo từ đồng thau và bộ điều khiển là tay gạt màu đỏ. Van hoạt động theo nguyên lý xoay viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất.

Khi tay gạt song song với đường ống, lỗ trên viên bi sẽ thẳng hàng với dòng chảy, cho phép nước hoặc lưu chất đi qua dễ dàng. Khi tay gạt xoay vuông góc với đường ống, phần đặc của viên bi sẽ chặn hoàn toàn dòng chảy, tạo nên khả năng làm kín rất cao.

Hiện nay, Brass Ball Valve with Red  Handle được sản xuất với nhiều kích thước từ 1/4 inch đến 4 inch, đáp ứng nhu cầu sử dụng trong hệ thống cấp nước gia đình, tòa nhà, nhà máy, hệ thống khí nén và nhiều dây chuyền công nghiệp.

Ngoài tên gọi Brass Ball Valve with Red Handle, sản phẩm còn được biết đến với các tên như van bi đồng tay gạt đỏ, van bi đồng tay gạt, van bi brass hoặc brass lever ball valve. Tuy nhiên, về bản chất đây đều là dòng van bi bằng đồng sử dụng tay gạt để điều khiển.

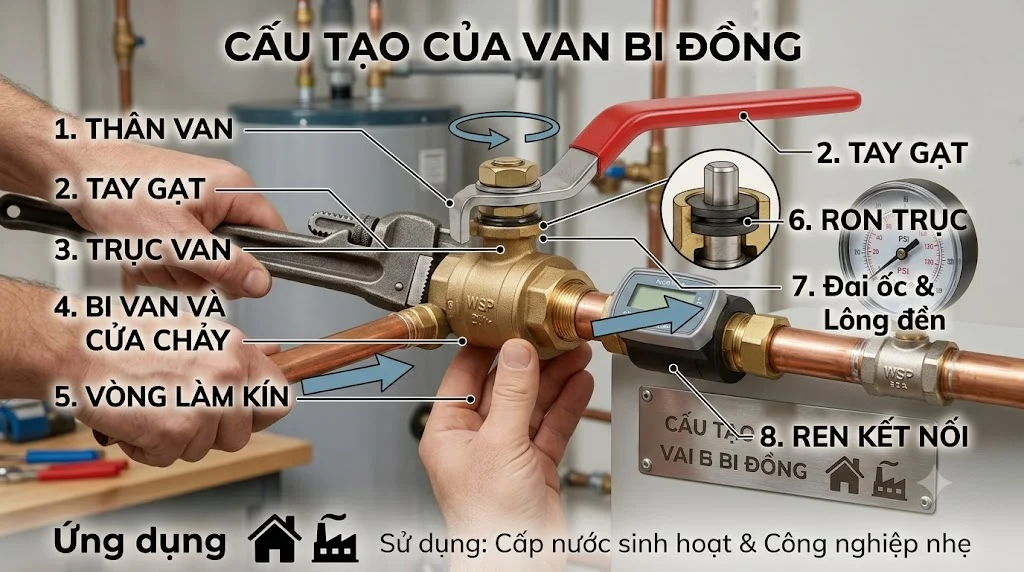

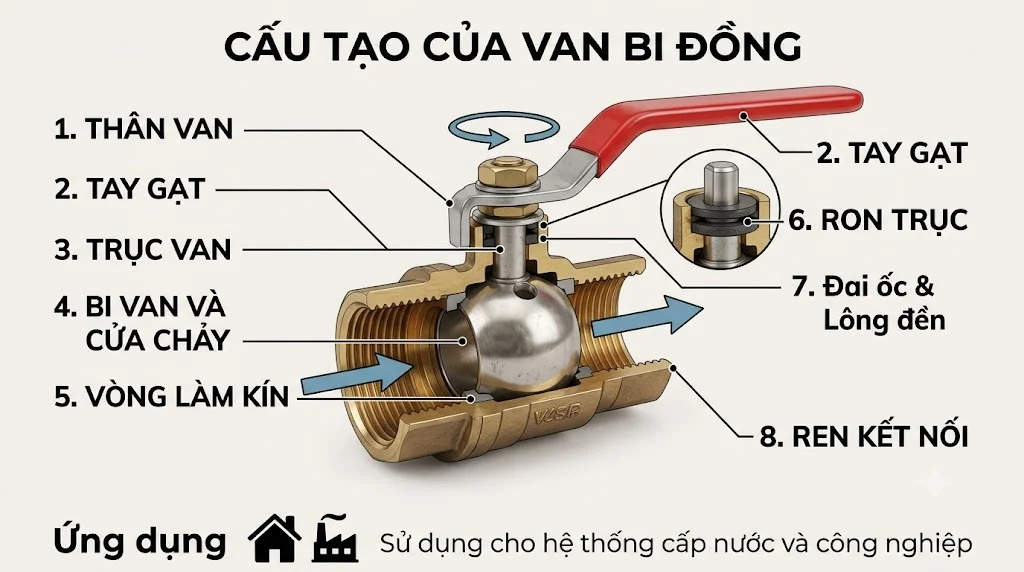

Cấu tạo của Brass Ball Valve with Red Handle

Thân van bằng đồng (Brass Body)

Thân van là bộ phận chịu áp lực chính của hệ thống và quyết định phần lớn tuổi thọ của sản phẩm. Đối với Brass Ball Valve with Red Handle, thân van thường được chế tạo từ đồng rèn (Forged Brass) nhằm tăng khả năng chịu áp lực và chống biến dạng trong quá trình sử dụng.

Các loại đồng phổ biến bao gồm CW617N, CW614N hoặc các hợp kim đồng đạt tiêu chuẩn châu Âu và Mỹ. Nhiều nhà sản xuất còn phủ thêm lớp Niken lên bề mặt nhằm tăng khả năng chống oxy hóa, chống ăn mòn và nâng cao tính thẩm mỹ.

Nhờ đặc tính chống gỉ tốt, thân van bằng đồng rất phù hợp với hệ thống nước sạch, nước nóng, khí nén và nhiều loại lưu chất không có tính ăn mòn mạnh.

Viên bi (Ball)

Viên bi là bộ phận trực tiếp thực hiện chức năng đóng mở dòng lưu chất. Bi van thường được chế tạo từ đồng mạ Crom hoặc inox nhằm tạo bề mặt nhẵn bóng, giảm ma sát và tăng khả năng làm kín.

Ở giữa viên bi được khoan một lỗ xuyên tâm có đường kính gần bằng đường kính của đường ống. Khi viên bi xoay theo trục, lỗ này sẽ thay đổi vị trí để mở hoặc đóng dòng chảy.

Chất lượng gia công của viên bi ảnh hưởng trực tiếp đến độ kín, mô-men vận hành và tuổi thọ của van.

Trục van (Stem)

Trục van kết nối giữa tay gạt màu đỏ và viên bi. Khi người sử dụng xoay tay gạt, trục sẽ truyền chuyển động đến viên bi để thay đổi trạng thái đóng hoặc mở.

Đa số Brass Ball Valve with Red  Handle hiện nay đều sử dụng trục inox chống gỉ và thiết kế chống bật trục (Blow-out Proof Stem), giúp tăng mức độ an toàn khi làm việc dưới áp suất cao.

Gioăng làm kín (Seat & Seal)

Gioăng làm kín có nhiệm vụ ngăn chặn hiện tượng rò rỉ giữa viên bi và thân van.

Các vật liệu phổ biến gồm:

• PTFE (Teflon)

• RPTFE

• EPDM

• NBR

• Viton

Trong đó, PTFE là vật liệu được sử dụng phổ biến nhất nhờ khả năng chịu nhiệt, chống mài mòn và chống hóa chất tốt.

Tay gạt màu đỏ (Red Handle)

Đây là đặc điểm nhận diện của Brass Ball Valve with Red Handle.

Tay gạt thường được chế tạo từ thép dập, thép mạ kẽm hoặc inox, sau đó phủ sơn tĩnh điện màu đỏ để chống gỉ và tăng độ bền.

Thiết kế tay gạt dài giúp người sử dụng tạo mô-men lớn khi thao tác, đồng thời dễ dàng quan sát trạng thái hoạt động của van.

Nguyên lý hoạt động của Brass Ball Valve with Red Handle

Brass Ball Valve with Red  Handle hoạt động theo nguyên lý xoay viên bi bên trong thân van.

Khi tay gạt được xoay song song với đường ống, viên bi sẽ quay để lỗ xuyên tâm trùng với hướng dòng chảy. Lúc này, lưu chất có thể đi qua gần như không gặp cản trở, giúp giảm tổn thất áp suất và duy trì lưu lượng tối đa.

Ngược lại, khi tay gạt xoay vuông góc với đường ống, phần đặc của viên bi sẽ che kín đường dẫn lưu chất. Gioăng PTFE ép sát vào bề mặt viên bi tạo nên khả năng làm kín gần như tuyệt đối, hạn chế tối đa hiện tượng rò rỉ.

Do chỉ cần xoay khoảng 90°, quá trình đóng mở diễn ra rất nhanh, thuận tiện trong các tình huống cần cô lập hệ thống hoặc xử lý sự cố khẩn cấp.

Thông số kỹ thuật của Brass Ball Valve with Red Handle

Các loại Brass Ball Valve with Red  Handle phổ biến

Full Port Brass Ball Valve with Red Handle

Đây là loại van có đường kính lỗ trên viên bi gần bằng đường kính trong của đường ống.

Ưu điểm là lưu lượng lớn, tổn thất áp suất rất thấp và phù hợp với các hệ thống yêu cầu dòng chảy tối đa.

Reduced Port Brass Ball Valve with Red  Handle

Loại van này có đường kính lỗ trên viên bi nhỏ hơn đường kính của đường ống.

Nhờ thiết kế nhỏ gọn và chi phí thấp hơn, sản phẩm phù hợp với các hệ thống không yêu cầu lưu lượng quá lớn.

Lead-Free Brass Ball Valve with Red  Handle

Đây là dòng van sử dụng đồng không chì hoặc hàm lượng chì rất thấp, đáp ứng tiêu chuẩn nước uống tại nhiều quốc gia.

Sản phẩm thường được sử dụng trong hệ thống cấp nước sinh hoạt, trường học, bệnh viện và các công trình yêu cầu an toàn vệ sinh cao.

Lockable Brass Ball Valve with Red Handle

Một số dòng van được thiết kế thêm cơ cấu khóa tay gạt nhằm ngăn chặn việc đóng mở trái phép hoặc hỗ trợ quy trình Lockout/Tagout trong công nghiệp.

Ưu điểm của Brass Ball Valve with Red Handle

Một trong những ưu điểm nổi bật của Brass Ball Valve with Red  Handle là khả năng đóng mở rất nhanh chỉ với góc xoay 90°. Điều này giúp tiết kiệm thời gian thao tác và đặc biệt hữu ích trong các tình huống cần ngắt dòng lưu chất khẩn cấp.

Bên cạnh đó, thân van bằng đồng có khả năng chống ăn mòn tốt trong môi trường nước sạch và nước nóng, đồng thời có độ bền cơ học cao hơn so với nhiều loại vật liệu khác trong cùng phân khúc.

Khả năng làm kín của van cũng được đánh giá rất cao nhờ viên bi được gia công chính xác kết hợp với gioăng PTFE chất lượng cao. Điều này giúp hạn chế rò rỉ, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Ngoài ra, tay gạt màu đỏ giúp người vận hành dễ dàng nhận biết vị trí đóng hoặc mở của van, góp phần nâng cao tính an toàn và thuận tiện trong quá trình sử dụng.

Ứng dụng của Brass Ball Valve with Red  Handle

Brass Ball Valve with Red  Handle được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước sinh hoạt, van được lắp đặt tại các đường ống cấp nước chính, đường nước nóng, bình nước nóng, máy giặt, bồn chứa và hệ thống tưới tiêu.

Đối với các tòa nhà thương mại và hệ thống HVAC, van được sử dụng để kiểm soát dòng nước lạnh, nước nóng hoặc nước giải nhiệt trong các hệ thống điều hòa không khí.

Trong công nghiệp, sản phẩm xuất hiện trong các hệ thống khí nén, dầu bôi trơn, nước làm mát, hệ thống xử lý nước và nhiều dây chuyền sản xuất. Ngoài ra, van cũng được sử dụng trong các hệ thống phòng cháy chữa cháy, nơi yêu cầu khả năng đóng mở nhanh và độ tin cậy cao.

Kinh nghiệm lựa chọn Brass Ball Valve with Red  Handle

Khi lựa chọn Brass Ball Valve with Red  Handle, trước tiên cần xác định kích thước đường ống và áp suất làm việc của hệ thống. Việc lựa chọn đúng kích thước sẽ giúp bảo đảm lưu lượng và giảm tổn thất áp suất.

Nếu sử dụng trong hệ thống nước sinh hoạt, nên ưu tiên các dòng van đạt tiêu chuẩn đồng không chì để bảo đảm chất lượng nguồn nước. Đối với môi trường có nhiệt độ cao hoặc hóa chất nhẹ, cần lựa chọn loại gioăng phù hợp như PTFE hoặc Viton.

Ngoài ra, người dùng nên lựa chọn sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng và chế độ bảo hành rõ ràng nhằm bảo đảm hiệu quả vận hành và tuổi thọ lâu dài.

FAQ – Câu hỏi thường gặp về Brass Ball Valve with Red  Handle

Brass Ball Valve with Red  Handle dùng để làm gì?

Brass Ball Valve with Red  Handle được sử dụng để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Sản phẩm phù hợp với nước sạch, nước nóng, khí nén, dầu và nhiều loại chất lỏng khác.

Tại sao Brass Ball Valve with Red  Handle sử dụng tay gạt màu đỏ?

Màu đỏ giúp người vận hành dễ dàng nhận biết vị trí của van và tăng khả năng quan sát trong quá trình bảo trì hoặc xử lý sự cố. Ngoài ra, lớp sơn trên tay gạt còn giúp chống ăn mòn và nâng cao tuổi thọ.

Brass Ball Valve with Red  Handle có dùng cho nước nóng được không?

Có. Phần lớn các dòng Brass Ball Valve with Red  Handle đều có thể sử dụng cho nước nóng trong giới hạn nhiệt độ mà nhà sản xuất quy định. Việc lựa chọn loại gioăng phù hợp sẽ quyết định khả năng chịu nhiệt của van.

Nên chọn Full Port hay Reduced Port?

Nếu hệ thống yêu cầu lưu lượng lớn và tổn thất áp suất thấp, nên lựa chọn Full Port. Trong khi đó, Reduced Port phù hợp với các ứng dụng thông thường và giúp tiết kiệm chi phí đầu tư.

Tuổi thọ của Brass Ball Valve with Red  Handle là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và sử dụng trong điều kiện phù hợp, Brass Ball Valve with Red  Handle có thể hoạt động ổn định từ 15 đến 30 năm. Việc kiểm tra và bảo trì định kỳ sẽ giúp kéo dài tuổi thọ cũng như duy trì khả năng làm kín của van.

Kết luận

Brass Ball Valve with Red  Handle là giải pháp đóng mở dòng lưu chất hiệu quả, kết hợp giữa thân van bằng đồng bền bỉ và tay gạt màu đỏ giúp thao tác nhanh chóng. Với khả năng làm kín cao, cấu tạo đơn giản, tuổi thọ dài và chi phí đầu tư hợp lý, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, HVAC, khí nén và nhiều lĩnh vực công nghiệp. Khi lựa chọn sản phẩm, người dùng nên cân nhắc kích thước, áp suất, vật liệu và tiêu chuẩn kết nối để bảo đảm hệ thống vận hành ổn định, an toàn và đạt hiệu quả lâu dài Brass Ball Valve with Red Handle.
