Van khí nén 5/2 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van khí nén 5 2 là một trong những loại van đảo chiều được sử dụng phổ biến nhất trong hệ thống khí nén công nghiệp. Tên gọi 5/2 xuất phát từ cấu tạo gồm 5 cổng kết nối và 2 vị trí làm việc, cho phép điều khiển hướng dòng khí đến các cơ cấu chấp hành như xi lanh tác động kép. Với khả năng đảo chiều nhanh, độ chính xác cao và dễ tích hợp vào hệ thống tự động hóa, van khí nén 5/2 hiện được ứng dụng rộng rãi trong các dây chuyền sản xuất, máy đóng gói, máy ép, robot công nghiệp và hệ thống điều khiển tự động.

Nhờ thiết kế đa dạng về phương thức tác động như điện từ, cơ khí, khí nén hoặc tay gạt, van khí nén 5/2 có thể đáp ứng nhiều yêu cầu vận hành khác nhau từ đơn giản đến phức tạp.

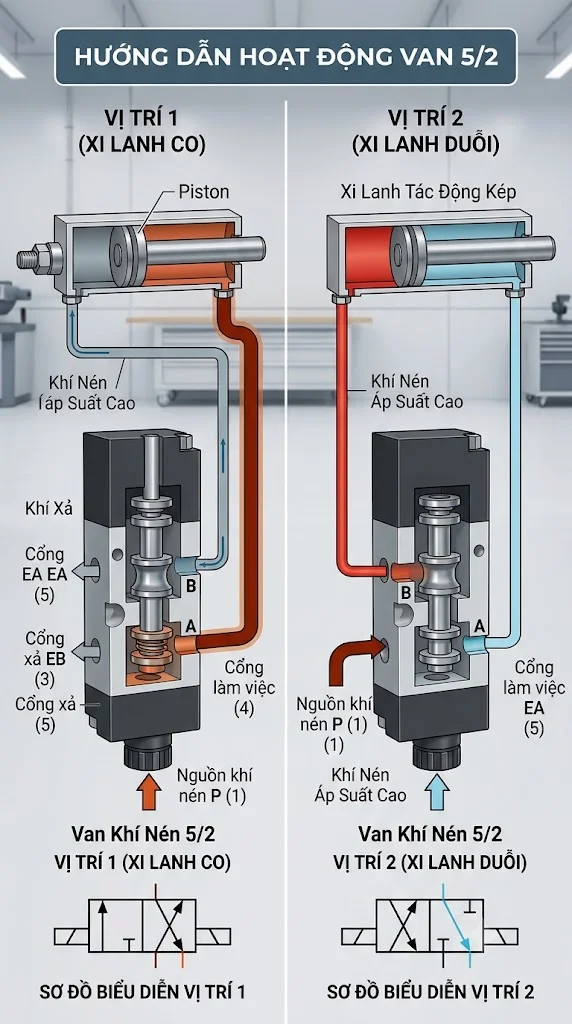

Van khí nén 5/2 là gì?

Khái niệm van khí nén 5/2

Van khí nén 5/2 là loại van phân phối khí có 5 cổng và 2 trạng thái hoạt động.

Thiết bị có nhiệm vụ điều khiển hướng dòng khí nén từ nguồn cấp đến xi lanh hoặc thiết bị chấp hành khác. Thông qua việc thay đổi vị trí làm việc, van sẽ cấp khí vào một đầu xi lanh đồng thời xả khí ở đầu còn lại.

Đây là loại van được sử dụng phổ biến nhất để điều khiển xi lanh khí nén tác động kép.

Ý nghĩa ký hiệu 5/2

Trong ký hiệu 5/2:

• Số 5 đại diện cho 5 cổng khí.

• Số 2 đại diện cho 2 vị trí hoạt động của van.

Các cổng thường được ký hiệu như sau:

• Cổng P: Cổng cấp khí nguồn.

• Cổng A: Cổng làm việc thứ nhất.

• Cổng B: Cổng làm việc thứ hai.

• Cổng R: Cổng xả khí thứ nhất.

• Cổng S: Cổng xả khí thứ hai.

Nhờ cấu trúc này, van có thể đảo chiều khí nén linh hoạt để điều khiển chuyển động của xi lanh.

Ưu điểm của van khí nén 5/2

Điều khiển xi lanh tác động kép hiệu quả

Van khí nén 5/2 được thiết kế chuyên dụng cho các xi lanh hai chiều.

Thiết bị có thể cấp khí luân phiên vào hai buồng xi lanh để tạo chuyển động tiến và lùi. Điều này giúp hệ thống hoạt động chính xác và ổn định hơn.

Tốc độ phản hồi nhanh

Các dòng van điện từ khí nén 5/2 có khả năng chuyển trạng thái chỉ trong vài phần nghìn giây.

Điều này rất quan trọng đối với các dây chuyền sản xuất yêu cầu tốc độ cao và độ chính xác lớn.

Dễ tích hợp hệ thống tự động hóa

Van có thể kết nối với PLC, cảm biến, bộ điều khiển trung tâm hoặc các hệ thống SCADA.

Khả năng tích hợp linh hoạt giúp thiết bị trở thành lựa chọn phổ biến trong công nghiệp hiện đại.

Độ bền cao

Các thương hiệu uy tín thường sử dụng hợp kim nhôm, đồng hoặc inox để chế tạo thân van.

Nhờ đó, van có khả năng làm việc ổn định trong môi trường công nghiệp liên tục và có tuổi thọ cao.

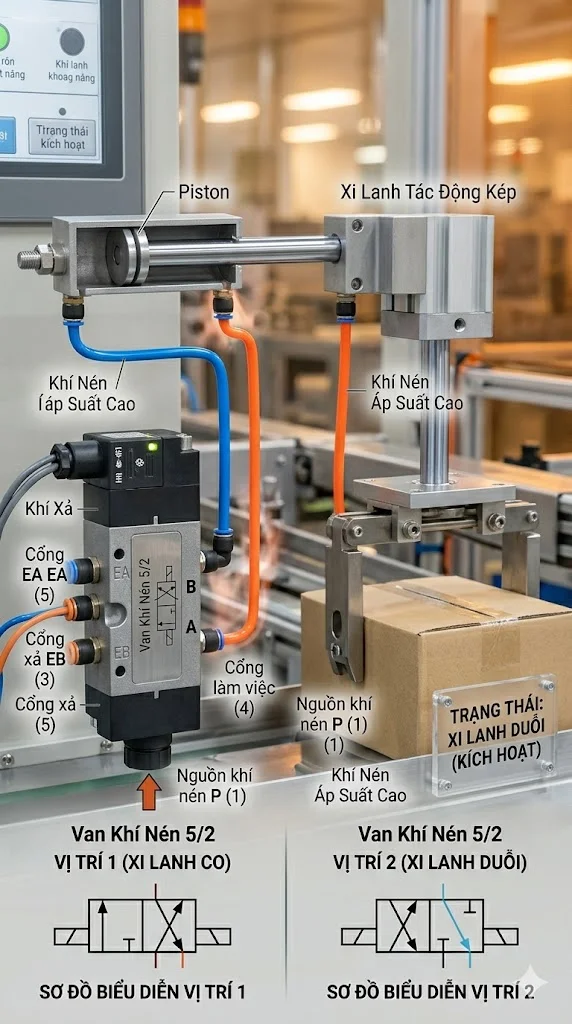

Cấu tạo của van khí nén 5/2

Thân van

Thân van thường được sản xuất từ hợp kim nhôm đúc hoặc inox.

Đây là bộ phận chứa các đường dẫn khí và cơ cấu điều khiển bên trong.

Thiết kế chắc chắn giúp van chịu được áp suất làm việc cao.

Con trượt van

Con trượt là bộ phận quan trọng nhất bên trong van.

Khi nhận tín hiệu điều khiển, con trượt sẽ di chuyển để thay đổi hướng dòng khí giữa các cổng.

Quá trình này quyết định trạng thái hoạt động của van.

Cuộn coil điện từ

Đối với van điện từ khí nén 5/2, cuộn coil có nhiệm vụ tạo từ trường để dịch chuyển con trượt.

Các mức điện áp phổ biến gồm:

• 12VDC

• 24VDC

• 24VAC

• 110VAC

• 220VAC

Lò xo hồi vị

Một số dòng van sử dụng lò xo để đưa van trở về vị trí ban đầu khi mất tín hiệu điều khiển.

Điều này giúp bảo đảm an toàn cho hệ thống trong nhiều ứng dụng.

Các cổng kết nối

Van được trang bị 5 cổng tiêu chuẩn để kết nối với nguồn khí, xi lanh và cổng xả.

Các cổng thường được thiết kế ren tiêu chuẩn BSP hoặc NPT.

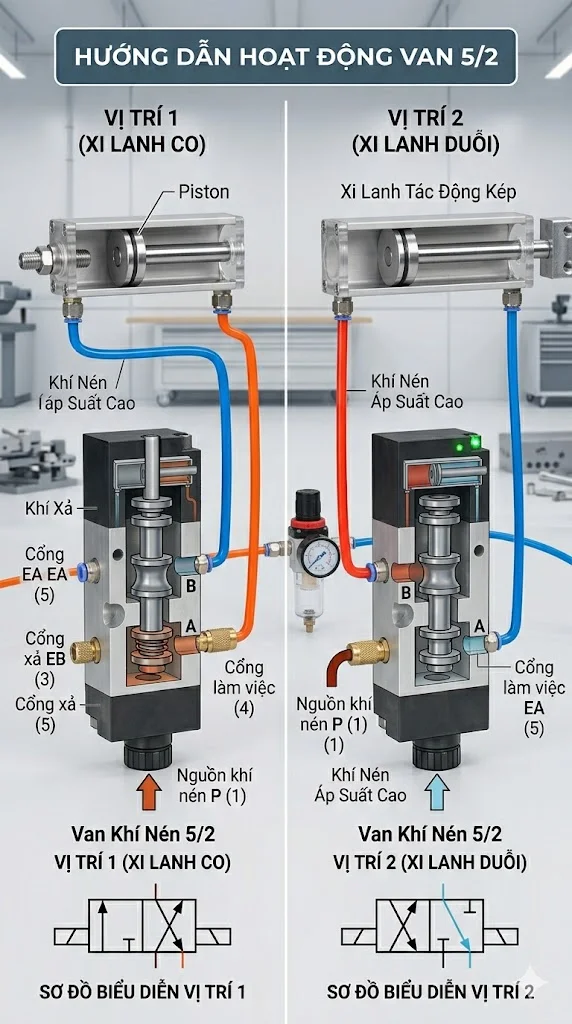

Nguyên lý hoạt động của van khí nén 5/2

Trạng thái thứ nhất

Ở vị trí đầu tiên, khí nén từ cổng P được dẫn đến cổng A.

Đồng thời khí tại cổng B được xả ra ngoài thông qua cổng xả.

Xi lanh sẽ di chuyển theo một hướng xác định.

Trạng thái thứ hai

Khi van chuyển trạng thái, khí từ cổng P được dẫn đến cổng B.

Khí tại cổng A sẽ được xả qua cổng xả tương ứng.

Xi lanh sẽ di chuyển theo chiều ngược lại.

Quá trình đảo chiều

Việc chuyển đổi giữa hai trạng thái có thể được thực hiện bằng điện từ, khí nén, cơ khí hoặc tay gạt.

Quá trình diễn ra nhanh chóng giúp hệ thống vận hành liên tục và ổn định.

Các loại van khí nén 5/2 phổ biến

Van điện từ khí nén 5/2

Đây là loại được sử dụng phổ biến nhất hiện nay.

Thiết bị sử dụng cuộn coil điện từ để điều khiển con trượt van.

Ưu điểm là tốc độ phản hồi nhanh và dễ kết nối với hệ thống điều khiển tự động.

Van khí nén 5/2 tác động khí

Loại van này sử dụng áp lực khí nén để điều khiển.

Thiết bị phù hợp với các môi trường không cho phép sử dụng điện.

Van khí nén 5/2 tay gạt

Van được điều khiển bằng thao tác cơ học thông qua tay gạt.

Loại này thường được sử dụng trong các hệ thống thử nghiệm hoặc vận hành thủ công.

Van khí nén 5/2 cơ khí

Van được kích hoạt bởi con lăn, cần gạt hoặc các cơ cấu cơ khí khác.

Thiết bị thường xuất hiện trong các dây chuyền sản xuất tự động.

Ứng dụng của van khí nén 5/2

Điều khiển xi lanh khí nén

Đây là ứng dụng phổ biến nhất của van khí nén 5/2.

Thiết bị giúp điều khiển chuyển động tiến và lùi của xi lanh tác động kép một cách chính xác.

Dây chuyền sản xuất tự động

Các nhà máy sản xuất sử dụng van để điều khiển các cơ cấu kẹp, đẩy, ép hoặc nâng hạ sản phẩm.

Khả năng phản hồi nhanh giúp tăng năng suất sản xuất.

Máy đóng gói

Van khí nén 5/2 được sử dụng trong các máy đóng gói tự động để điều khiển các bộ phận cơ khí.

Điều này giúp bảo đảm tốc độ và độ chính xác của quá trình đóng gói.

Ngành robot công nghiệp

Nhiều hệ thống robot sử dụng khí nén để điều khiển cơ cấu chấp hành.

Van đóng vai trò điều hướng dòng khí và kiểm soát chuyển động.

Ngành thực phẩm và dược phẩm

Các dây chuyền sản xuất hiện đại thường sử dụng hệ thống khí nén để bảo đảm vệ sinh và độ chính xác.

Van khí nén 5/2 là thành phần không thể thiếu trong các hệ thống này.

Cách lựa chọn van khí nén 5/2 phù hợp

Lựa chọn theo kích thước cổng

Các kích thước phổ biến gồm:

• 1/8 inch

• 1/4 inch

• 3/8 inch

• 1/2 inch

Kích thước cần phù hợp với lưu lượng khí yêu cầu.

Lựa chọn theo điện áp coil

Cần xác định nguồn điện điều khiển hiện có trong hệ thống.

Điện áp phổ biến nhất hiện nay là 24VDC và 220VAC.

Lựa chọn theo áp suất làm việc

Van phải đáp ứng được áp suất vận hành của hệ thống khí nén.

Điều này giúp bảo đảm tuổi thọ và độ ổn định khi sử dụng.

Lựa chọn theo thương hiệu

Các thương hiệu phổ biến gồm:

• Airtac

• SMC

• Festo

• STNC

• Parker

• CKD

Việc lựa chọn thương hiệu uy tín giúp bảo đảm chất lượng và độ bền sản phẩm.

FAQ – Câu hỏi thường gặp về van khí nén 5 2

Van khí nén 5 2 là gì?

Van khí nén 5/2 là loại van đảo chiều có 5 cổng kết nối và 2 vị trí làm việc. Thiết bị được sử dụng chủ yếu để điều khiển xi lanh khí nén tác động kép. Đây là dòng van phổ biến nhất trong các hệ thống tự động hóa công nghiệp.

Van khí nén 5 2 dùng để làm gì?

Thiết bị có nhiệm vụ điều khiển hướng dòng khí nén đến các cơ cấu chấp hành. Van giúp xi lanh thực hiện chuyển động tiến và lùi theo yêu cầu vận hành. Nhờ đó hệ thống có thể hoạt động chính xác và hiệu quả hơn.

Van khí nén 5 2 có mấy cổng?

Van khí nén 5/2 có tổng cộng 5 cổng gồm 1 cổng cấp khí, 2 cổng làm việc và 2 cổng xả khí. Cấu trúc này cho phép điều khiển hai chiều của xi lanh khí nén. Đây là thiết kế tiêu chuẩn được sử dụng phổ biến trong công nghiệp.

Van khí nén 5 2 có những loại nào?

Các loại phổ biến gồm van điện từ 5/2, van khí nén 5/2 tác động khí, van tay gạt 5/2 và van cơ khí 5/2. Mỗi loại có ưu điểm riêng và phù hợp với từng ứng dụng khác nhau. Việc lựa chọn phụ thuộc vào yêu cầu điều khiển của hệ thống.

Nên mua van khí nén 5 2 ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp thiết bị khí nén công nghiệp uy tín. Sản phẩm chính hãng thường có đầy đủ CO, CQ, tài liệu kỹ thuật và chế độ bảo hành rõ ràng. Điều này giúp bảo đảm chất lượng và hiệu quả sử dụng lâu dài.

Kết luận

Trong các hệ thống tự động hóa hiện đại, van khí nén 5 2 là thiết bị điều khiển không thể thiếu nhờ khả năng đảo chiều khí nhanh, chính xác và ổn định. Với cấu tạo đơn giản, độ bền cao và khả năng ứng dụng rộng rãi trong nhiều ngành công nghiệp, thiết bị mang lại hiệu quả vận hành tối ưu cho hệ thống khí nén. Việc lựa chọn đúng chủng loại và thông số kỹ thuật sẽ giúp khai thác tối đa hiệu quả của van khí nén 5 2.
