Tiêu chuẩn van nước phổ biến trong công nghiệp và dân dụng

Tiêu chuẩn van nước là tập hợp các quy định kỹ thuật về thiết kế, vật liệu, kích thước, áp suất làm việc, phương pháp thử nghiệm và kết nối của van trong hệ thống đường ống. Việc lựa chọn van đáp ứng đúng tiêu chuẩn giúp bảo đảm khả năng lắp đặt đồng bộ, vận hành an toàn và kéo dài tuổi thọ hệ thống. Trong các công trình cấp nước, PCCC, HVAC và công nghiệp, tiêu chuẩn van là một trong những yếu tố quan trọng nhất cần xem xét trước khi mua sắm thiết bị.

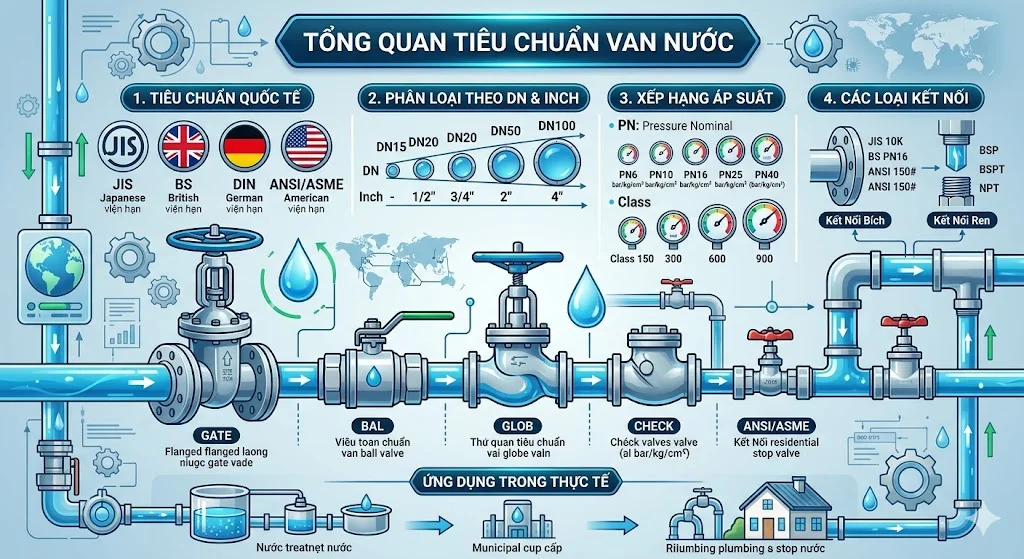

Tiêu chuẩn của van nước là gì?

Vai trò của Tiêu chuẩn van nước

Tiêu chuẩn giúp bảo đảm các sản phẩm từ nhiều nhà sản xuất khác nhau có thể lắp đặt và vận hành tương thích với nhau. Đồng thời đây cũng là căn cứ để đánh giá chất lượng, độ bền và khả năng chịu áp lực của van.

Ý nghĩa trong thi công và nghiệm thu

Trong các dự án xây dựng và công nghiệp, việc sử dụng van đúng tiêu chuẩn là yêu cầu bắt buộc để bảo đảm nghiệm thu kỹ thuật. Điều này giúp giảm rủi ro về rò rỉ, hư hỏng và các sự cố vận hành sau này.

Các Tiêu chuẩn của van nước phổ biến hiện nay

Tiêu chuẩn DIN (Đức)

DIN là tiêu chuẩn được sử dụng rộng rãi tại châu Âu và nhiều quốc gia trên thế giới.

Một số tiêu chuẩn phổ biến:

• DIN PN10
• DIN PN16
• DIN PN25
• DIN PN40

Trong đó:

• PN10 = áp suất làm việc 10 bar
• PN16 = áp suất làm việc 16 bar
• PN25 = áp suất làm việc 25 bar
• PN40 = áp suất làm việc 40 bar

Tiêu chuẩn ANSI / ASME (Mỹ)

Đây là tiêu chuẩn phổ biến trong ngành dầu khí và công nghiệp nặng.

Các cấp áp lực thường gặp:

• Class 125
• Class 150
• Class 300
• Class 600
• Class 900

Ví dụ:

• ANSI Class 150 tương đương khoảng 19 bar ở điều kiện tiêu chuẩn.
• ANSI Class 300 tương đương khoảng 51 bar.

Tiêu chuẩn JIS (Nhật Bản)

JIS được sử dụng rộng rãi tại Nhật Bản và các nước châu Á.

Các cấp áp lực thông dụng:

• JIS 5K
• JIS 10K
• JIS 16K
• JIS 20K

Trong đó:

• 10K tương đương khoảng 10 kgf/cm².
• 20K tương đương khoảng 20 kgf/cm².

Nhiều thương hiệu nổi tiếng như KITZ, Yoshitake, Hitachi áp dụng tiêu chuẩn này.

Tiêu chuẩn BS (Anh Quốc)

BS (British Standard) thường được sử dụng trong hệ thống cấp nước và PCCC.

Một số tiêu chuẩn phổ biến:

• BS 5163 (Van cổng)
• BS 5155 (Van bướm)
• BS EN 1074 (Van nước dùng cho hệ thống cấp nước)

Tiêu chuẩn ISO

ISO là tiêu chuẩn quốc tế được áp dụng trên phạm vi toàn cầu.

Một số tiêu chuẩn thường gặp:

• ISO 5208: Kiểm tra độ kín van
• ISO 5752: Kích thước lắp đặt van
• ISO 7005: Tiêu chuẩn mặt bích

Tiêu chuẩn vật liệu van nước

Van gang

Áp dụng cho:

• Hệ thống cấp nước
• Hệ thống PCCC
• Hệ thống HVAC

Các tiêu chuẩn vật liệu:

• GG25
• GGG40
• GGG50

•

Van inox

Các mác inox phổ biến:

• Inox 201
• Inox 304
• Inox 316
• Inox 316L

Inox 316 được sử dụng nhiều trong môi trường hóa chất và nước biển.

Van đồng

Các tiêu chuẩn đồng phổ biến:

• CW617N
• C3771
• ASTM B62

Được ứng dụng rộng rãi trong hệ thống nước sạch và nước sinh hoạt.

Tiêu chuẩn kết nối van nước

Kết nối mặt bích

Các tiêu chuẩn mặt bích phổ biến:

Kết nối ren

Các tiêu chuẩn ren thường gặp:

• BSPP
• BSPT
• NPT

Trong đó:

• BSP được sử dụng nhiều tại Việt Nam.
• NPT phổ biến trong các thiết bị nhập khẩu từ Mỹ.

•

Tiêu chuẩn kiểm tra chất lượng van nước

Kiểm tra áp lực thân van

Van được thử áp suất lớn hơn áp suất làm việc nhằm bảo đảm an toàn.

Kiểm tra độ kín

Theo tiêu chuẩn ISO 5208 hoặc API 598.

Các hạng kiểm tra:

• Bubble Tight
• Zero Leakage
• Soft Seat Leakage Test

Kiểm tra lớp phủ bảo vệ

Đối với van gang:

• Sơn Epoxy ≥ 250 micron
• Sơn Epoxy ≥ 300 micron cho môi trường khắc nghiệt

Cách lựa chọn Tiêu chuẩn van nước phù hợp

Đối với hệ thống cấp nước

Nên ưu tiên:

• DIN PN16
• BS EN 1074
• ISO 5208

Đối với hệ thống PCCC

Nên ưu tiên:

• UL
• FM
• BS 5163

Đối với công nghiệp nặng

Nên lựa chọn:

• ANSI Class 150
• ANSI Class 300
• API 598

FAQ về Tiêu chuẩn van nước

Tiêu chuẩn của van nước nào phổ biến nhất tại Việt Nam?

Hiện nay DIN PN16 và JIS 10K là hai tiêu chuẩn được sử dụng nhiều nhất trong hệ thống cấp nước và công nghiệp tại Việt Nam.

JIS 10K có tương đương PN16 không?

Không hoàn toàn. JIS 10K tương đương khoảng 10 bar, trong khi PN16 tương đương 16 bar. Tuy nhiên trong nhiều ứng dụng nước thông thường chúng thường được sử dụng thay thế nhau sau khi kiểm tra kích thước mặt bích.

Van PCCC cần đạt tiêu chuẩn gì?

Thông thường nên sử dụng các sản phẩm đạt chứng nhận UL và FM để đáp ứng yêu cầu thiết kế và nghiệm thu hệ thống chữa cháy.

Tiêu chuẩn ANSI và DIN có lắp chung được không?

Thông thường không. Khoảng cách lỗ bulong, đường kính vòng chia bulong (PCD) và kích thước mặt bích khác nhau nên cần sử dụng mặt bích chuyển đổi nếu muốn kết nối.

Khi mua van cần kiểm tra những chứng từ nào?

Nên yêu cầu:

• CO (Certificate of Origin)
• CQ (Certificate of Quality)
• Catalogue kỹ thuật
• Biên bản thử áp lực (nếu cần)

Kết luận

Việc lựa chọn đúng Tiêu chuẩn van nước là yếu tố quyết định đến khả năng lắp đặt, độ an toàn và tuổi thọ của hệ thống. Trước khi mua van, cần xác định rõ tiêu chuẩn mặt bích, áp suất làm việc, vật liệu chế tạo và yêu cầu nghiệm thu của dự án.Tiêu chuẩn van nước giúp bảo đảm hệ thống vận hành ổn định, giảm chi phí bảo trì và tránh các rủi ro kỹ thuật trong quá trình khai thác.
