Van điện từ phi 60 là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Van điện từ phi 60 là thiết bị điều khiển dòng lưu chất bằng điện, được sử dụng phổ biến trong các hệ thống cấp nước, khí nén, tưới tự động, xử lý nước và nhiều dây chuyền công nghiệp. Tuy nhiên, trên thực tế, "phi 60" không phải là kích thước tiêu chuẩn của van công nghiệp, mà thường là cách gọi theo đường kính ngoài của ống nhựa hoặc ống thép tại thị trường Việt Nam. Khi lựa chọn van, người dùng cần xác định đúng kích thước danh nghĩa (DN) để bảo đảm khả năng lắp đặt.

Đối với đường ống có đường kính ngoài khoảng 60 mm, van thường tương ứng với kích thước DN50 (2 inch) hoặc DN65 (2½ inch), tùy thuộc vào loại ống và tiêu chuẩn sản xuất. Vì vậy, cần kiểm tra chính xác kích thước thực tế của đường ống trước khi đặt mua van điện từ.

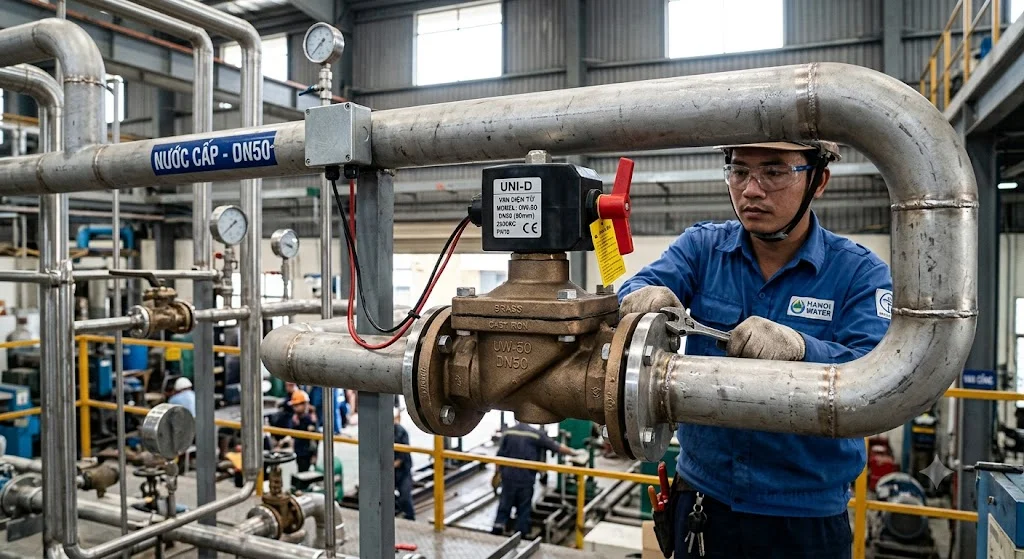

Van điện từ phi  60 là gì?

Khái niệm van điện từ phi 60

Van điện từ phi  60 là cách gọi phổ biến của van điện từ được lắp trên đường ống có kích thước khoảng 60 mm. Thiết bị sử dụng cuộn coil điện từ để điều khiển việc đóng hoặc mở dòng lưu chất mà không cần thao tác bằng tay.

Van có thể hoạt động với nhiều loại lưu chất như nước sạch, nước nóng, khí nén, dầu nhẹ hoặc các loại chất lỏng có độ nhớt thấp.

Vai trò của van điện từ

Van điện từ giúp tự động hóa quá trình đóng mở dòng lưu chất, giảm sự phụ thuộc vào thao tác thủ công và nâng cao hiệu quả vận hành của hệ thống. Thiết bị có thể kết nối với PLC, bộ hẹn giờ, cảm biến hoặc hệ thống điều khiển trung tâm.

Nhờ khả năng đóng mở nhanh và độ chính xác cao, van điện từ được sử dụng rộng rãi trong các hệ thống tự động.

Cấu tạo của van điện từ phi  60

Thân van

Thân van được chế tạo từ đồng, inox, gang hoặc nhựa kỹ thuật tùy theo môi trường sử dụng. Vật liệu này quyết định khả năng chịu áp suất, chống ăn mòn và tuổi thọ của sản phẩm.

Đối với hệ thống nước sạch, thân đồng và inox là lựa chọn phổ biến nhất.

Cuộn coil điện từ

Coil điện từ là bộ phận tạo ra từ trường khi được cấp điện. Từ trường này tác động lên lõi van để thực hiện quá trình đóng hoặc mở dòng lưu chất.

Tùy từng ứng dụng, coil có thể sử dụng điện áp 24VDC, 24VAC, 110VAC hoặc 220VAC.

Lõi van và lò xo

Lõi van di chuyển lên hoặc xuống dưới tác động của từ trường, trong khi lò xo giúp đưa van trở về trạng thái ban đầu khi mất điện.

Cơ cấu này giúp van hoạt động nhanh, ổn định và có độ tin cậy cao trong quá trình sử dụng.

Gioăng làm kín

Gioăng làm kín thường được chế tạo từ NBR, EPDM, Viton hoặc PTFE. Mỗi loại vật liệu phù hợp với từng môi trường như nước, hơi nóng, dầu hoặc hóa chất.

Lựa chọn đúng loại gioăng sẽ giúp tăng tuổi thọ và hạn chế rò rỉ.

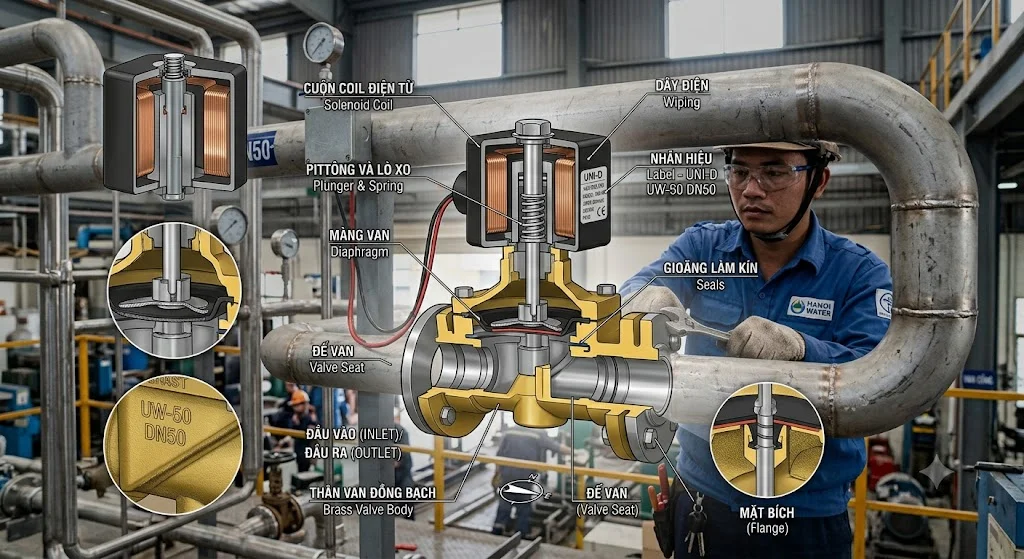

Nguyên lý hoạt động của van điện từ phi 60

Van thường đóng (Normally Closed - NC)

Ở trạng thái không cấp điện, lò xo giữ van ở vị trí đóng, ngăn lưu chất đi qua. Khi cấp điện, cuộn coil tạo từ trường hút lõi van lên và mở đường dẫn lưu chất.

Đây là loại van được sử dụng phổ biến nhất trong các hệ thống cấp nước.

Van thường mở (Normally Open - NO)

Van thường mở hoạt động theo nguyên lý ngược lại. Khi không có điện, lưu chất được phép đi qua van; khi cấp điện, lõi van sẽ đóng đường dẫn.

Loại van này phù hợp với những hệ thống cần duy trì dòng chảy liên tục và chỉ ngắt khi có tín hiệu điều khiển.

Thông số kỹ thuật phổ biến

Kích thước kết nối

Đối với đường ống thường được gọi là phi 60, cần xác định chính xác kích thước danh nghĩa trước khi lựa chọn. Trong nhiều trường hợp, van phù hợp sẽ là DN50 (2 inch) hoặc DN65 (2½ inch) tùy theo tiêu chuẩn của đường ống.

Việc đo đường kính ngoài và đối chiếu với tiêu chuẩn của nhà sản xuất sẽ giúp lựa chọn đúng sản phẩm.

Áp suất làm việc

Van điện từ thường có áp suất làm việc từ 0 đến 10 bar, 16 bar hoặc cao hơn tùy từng dòng sản phẩm. Một số loại yêu cầu áp suất tối thiểu để hoạt động ổn định, trong khi các dòng tác động trực tiếp có thể làm việc ở áp suất bằng 0.

Người dùng cần kiểm tra kỹ thông số này trước khi lắp đặt.

Điện áp sử dụng

Các mức điện áp phổ biến gồm:

• 24VDC

• 24VAC

• 110VAC

• 220VAC

Việc lựa chọn đúng điện áp giúp bảo đảm van hoạt động ổn định và tránh hư hỏng cuộn coil.

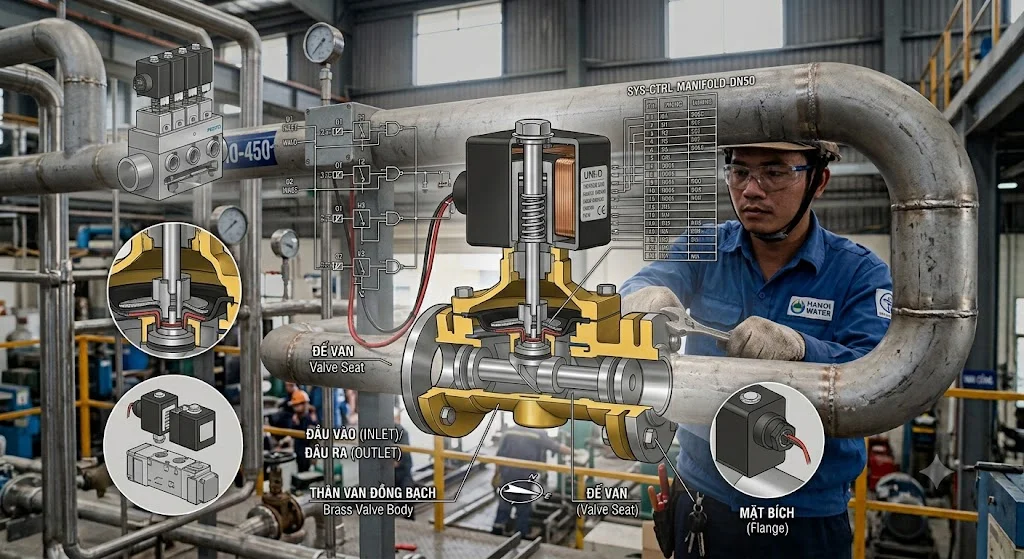

Ưu điểm của van điện từ phi 60

Tự động hóa quá trình vận hành

Van có khả năng đóng mở bằng tín hiệu điện nên dễ dàng tích hợp với hệ thống điều khiển tự động. Điều này giúp giảm nhân công và nâng cao hiệu quả quản lý.

Đây là ưu điểm lớn nhất so với các loại van vận hành bằng tay.

Đóng mở nhanh

Thời gian phản hồi của van điện từ chỉ mất từ vài phần nghìn đến vài phần mười giây, giúp kiểm soát dòng lưu chất gần như tức thời.

Khả năng phản hồi nhanh rất phù hợp với các hệ thống yêu cầu đóng ngắt thường xuyên.

Thiết kế nhỏ gọn

So với nhiều loại van điều khiển khác, van điện từ có kích thước gọn nhẹ và dễ lắp đặt. Thiết bị cũng yêu cầu ít không gian hơn trong quá trình thi công.

Điều này giúp tối ưu bố trí hệ thống đường ống.

Ứng dụng của van điện từ phi  60

Hệ thống cấp nước

Van điện từ được sử dụng để điều khiển cấp nước tự động trong nhà máy, tòa nhà, khu dân cư và hệ thống xử lý nước.

Khả năng điều khiển từ xa giúp việc vận hành trở nên thuận tiện hơn.

Hệ thống tưới tự động

Trong nông nghiệp và cảnh quan, van điện từ được kết nối với bộ hẹn giờ để điều khiển việc tưới theo lịch trình.

Điều này giúp tiết kiệm nước và giảm chi phí nhân công.

Khí nén và công nghiệp

Van điện từ được sử dụng rộng rãi trong các hệ thống khí nén, dây chuyền sản xuất và thiết bị tự động hóa để điều khiển dòng khí hoặc chất lỏng.

Đây là thành phần quan trọng trong nhiều hệ thống điều khiển hiện đại.

Cách lựa chọn van điện từ phi 60

Xác định đúng kích thước đường ống

Không nên chỉ dựa vào cách gọi "phi 60". Cần xác định chính xác đường kính ngoài của ống và đối chiếu với kích thước DN theo tiêu chuẩn của nhà sản xuất.

Điều này giúp tránh mua nhầm van không tương thích với hệ thống.

Lựa chọn vật liệu phù hợp

Thân đồng thích hợp với nước sạch, inox phù hợp với hóa chất và môi trường ăn mòn, trong khi nhựa được sử dụng cho một số hệ thống xử lý nước.

Việc lựa chọn đúng vật liệu sẽ giúp kéo dài tuổi thọ của van.

Kiểm tra điện áp và áp suất

Người dùng cần kiểm tra nguồn điện cấp và áp suất vận hành của hệ thống để lựa chọn đúng loại van điện từ.

Đây là hai thông số quan trọng quyết định khả năng hoạt động ổn định của thiết bị.

FAQ về van điện từ phi  60

Van điện từ phi  60 có phải là kích thước tiêu chuẩn không?

Không. "Phi 60" là cách gọi phổ biến theo đường kính ngoài của đường ống tại Việt Nam, không phải kích thước danh nghĩa tiêu chuẩn của van công nghiệp.

Thông thường, cần xác định xem đường ống tương ứng với DN50 hay DN65 trước khi lựa chọn van.

Van điện từ phi 60 dùng điện áp nào?

Van điện từ có nhiều lựa chọn điện áp như 24VDC, 24VAC, 110VAC và 220VAC. Việc lựa chọn phụ thuộc vào nguồn điện sẵn có và yêu cầu của hệ thống điều khiển.

Sử dụng đúng điện áp sẽ giúp bảo vệ cuộn coil và tăng tuổi thọ của thiết bị.

Van điện từ có dùng được cho nước nóng không?

Có, nhưng cần lựa chọn loại van có thân và gioăng chịu nhiệt phù hợp. Các dòng van inox kết hợp với gioăng Viton hoặc PTFE thường được sử dụng cho nước nóng và hơi nhiệt độ cao.

Người dùng nên kiểm tra giới hạn nhiệt độ trong tài liệu kỹ thuật của nhà sản xuất.

Van điện từ phi  60 có điều tiết lưu lượng được không?

Không. Van điện từ chủ yếu được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất. Nếu hệ thống cần điều chỉnh lưu lượng liên tục, nên sử dụng van điều khiển điện hoặc van điều khiển khí nén.

Điều này sẽ giúp kiểm soát lưu lượng chính xác và tăng tuổi thọ của thiết bị.

Mua Van điện từ phi  60 ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ. Đồng thời, cần cung cấp chính xác kích thước đường ống, điện áp và môi trường sử dụng để được tư vấn đúng loại van.

Việc lựa chọn sản phẩm chính hãng sẽ giúp hệ thống hoạt động ổn định, an toàn và giảm chi phí bảo trì.

Kết luận

Van điện từ phi 60 là cách gọi phổ biến của van điện từ sử dụng cho đường ống có kích thước khoảng 60 mm. Tuy nhiên, trước khi mua, cần xác định chính xác kích thước danh nghĩa của đường ống vì "phi 60" có thể tương ứng với DN50 hoặc DN65 tùy theo tiêu chuẩn sản xuất. Việc lựa chọn đúng kích thước, vật liệu, điện áp và áp suất làm việc sẽ giúp hệ thống vận hành hiệu quả, ổn định và có tuổi thọ lâu dài van điện từ phi 60.
