Gate Valve Parts là gì? Cấu tạo chi tiết và chức năng từng bộ phận

Gate Valve Parts là thuật ngữ dùng để chỉ toàn bộ các bộ phận cấu thành nên một gate valve (van cổng). Mỗi chi tiết trong van đều đảm nhiệm một chức năng riêng, từ việc điều khiển đóng mở dòng lưu chất, tạo độ kín cho hệ thống đến chịu áp lực và kết nối với đường ống. Việc hiểu rõ Gate Valve  Parts không chỉ giúp lựa chọn đúng loại van mà còn hỗ trợ quá trình lắp đặt, vận hành, bảo trì và thay thế linh kiện khi cần thiết.

Van cổng là một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay nhờ khả năng đóng mở hoàn toàn dòng chảy với tổn thất áp suất rất thấp. Chính vì vậy, Gate Valve  Parts xuất hiện trong hầu hết các hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy (PCCC), HVAC, dầu khí, hơi nóng, hóa chất và nhiều ngành công nghiệp khác.

Tùy theo từng tiêu chuẩn sản xuất và mục đích sử dụng, cấu tạo của Gate Valve có thể có một số khác biệt nhỏ. Tuy nhiên, về cơ bản, tất cả các dòng van cổng đều bao gồm những bộ phận chính như thân van, nắp van, cửa van, trục van, tay quay, gioăng làm kín và bộ phận làm kín trục.

Gate Valve  Parts là gì?

Gate Valve  Parts là tập hợp các chi tiết cơ khí tạo thành một van cổng hoàn chỉnh. Các bộ phận này phối hợp với nhau để thực hiện chức năng đóng hoặc mở hoàn toàn dòng lưu chất bằng cách nâng hoặc hạ cửa van theo phương vuông góc với hướng dòng chảy.

Không giống van bi hay van bướm sử dụng chuyển động quay, Gate Valve sử dụng chuyển động tịnh tiến của cửa van. Nhờ thiết kế này, khi mở hoàn toàn, cửa van nằm ngoài dòng lưu chất nên gần như không gây cản trở dòng chảy, giúp giảm tổn thất áp suất và tăng hiệu suất vận hành.

Hiểu rõ từng Gate Valve  Parts giúp kỹ sư và người vận hành dễ dàng xác định nguyên nhân sự cố, lựa chọn đúng phụ tùng thay thế và xây dựng kế hoạch bảo trì phù hợp nhằm kéo dài tuổi thọ của thiết bị.

Các Gate Valve  Parts chính

Valve Body (Thân van)

Valve Body là bộ phận lớn nhất trong Gate Valve  Parts, đóng vai trò là khung chịu lực chính và là nơi kết nối trực tiếp với hệ thống đường ống.

Thân van thường được chế tạo từ gang, gang cầu, thép đúc, thép không gỉ hoặc đồng, tùy thuộc vào môi trường làm việc. Đối với hệ thống nước sạch, thân gang phủ sơn Epoxy được sử dụng rất phổ biến nhờ khả năng chống ăn mòn và giá thành hợp lý. Trong khi đó, inox và thép đúc thường được lựa chọn cho các hệ thống hóa chất, dầu khí hoặc hơi nóng.

Ngoài nhiệm vụ chịu áp lực, thân van còn chứa toàn bộ các chi tiết bên trong và tạo thành khoang làm việc cho cửa van di chuyển.

Bonnet (Nắp van)

Bonnet là phần nắp được lắp phía trên thân van nhằm bảo vệ các bộ phận bên trong và tạo thành khoang kín cho trục van hoạt động.

Bonnet thường được liên kết với thân van bằng bu lông hoặc ren. Một số dòng van công nghiệp áp suất cao sử dụng kết cấu Pressure Seal Bonnet nhằm tăng khả năng chịu áp lực và bảo đảm độ kín.

Thiết kế của Bonnet ảnh hưởng trực tiếp đến khả năng bảo trì vì đây là bộ phận cần tháo rời khi kiểm tra hoặc thay thế các linh kiện bên trong.

Gate (Cửa van)

Gate là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng lưu chất.

Cửa van thường có dạng nêm (Wedge Gate), dạng song song (Parallel Gate) hoặc dạng dao (Knife Gate) tùy theo từng ứng dụng. Khi quay tay quay, cửa van sẽ di chuyển theo phương thẳng đứng để mở hoặc chặn hoàn toàn dòng lưu chất.

Độ chính xác trong gia công cửa van và bề mặt làm kín quyết định khả năng chống rò rỉ cũng như tuổi thọ của van.

Stem (Trục van)

Stem là bộ phận truyền chuyển động từ tay quay hoặc bộ truyền động đến cửa van.

Có hai kiểu thiết kế phổ biến:

• Rising Stem (Ty nổi)

• Non-Rising Stem (Ty chìm)

Ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van nhưng yêu cầu không gian lắp đặt lớn hơn. Trong khi đó, ty chìm phù hợp với các vị trí có chiều cao hạn chế như hố van hoặc hệ thống ngầm.

Trục van thường được chế tạo từ inox hoặc thép hợp kim nhằm tăng khả năng chống mài mòn và chống ăn mòn.

Handwheel (Tay quay)

Handwheel là bộ phận điều khiển bằng tay giúp người vận hành đóng hoặc mở van.

Thông thường, tay quay được làm bằng gang hoặc thép phủ sơn Epoxy. Kích thước tay quay được tính toán để tạo mô-men phù hợp, giúp người sử dụng thao tác dễ dàng ngay cả với các van có đường kính lớn.

Ngoài tay quay, nhiều Gate Valve còn được trang bị hộp số giảm tốc, bộ truyền động điện hoặc khí nén nhằm đáp ứng yêu cầu tự động hóa.

Seat (Vòng làm kín)

Seat là bề mặt tiếp xúc giữa thân van và cửa van, có nhiệm vụ tạo độ kín khi van đóng.

Seat có thể được gia công trực tiếp trên thân van hoặc thiết kế dạng vòng làm kín có thể thay thế. Vật liệu phổ biến gồm inox, đồng hoặc hợp kim cứng nhằm tăng khả năng chống mài mòn.

Độ chính xác của Seat ảnh hưởng trực tiếp đến khả năng làm kín và hiệu quả vận hành của Gate Valve.

Packing (Đệm làm kín trục)

Packing là bộ phận ngăn lưu chất rò rỉ dọc theo trục van.

Vật liệu thường sử dụng gồm Graphite, PTFE hoặc các vật liệu chịu nhiệt và chịu hóa chất cao. Khi Packing bị mòn hoặc lão hóa, hiện tượng rò rỉ tại vị trí trục van sẽ xuất hiện và cần được thay thế kịp thời.

Gland và Gland Flange

Đây là các chi tiết dùng để ép chặt Packing quanh trục van.

Nhờ lực ép từ Gland, vật liệu làm kín luôn tiếp xúc với Stem, giúp duy trì khả năng chống rò rỉ trong suốt quá trình vận hành.

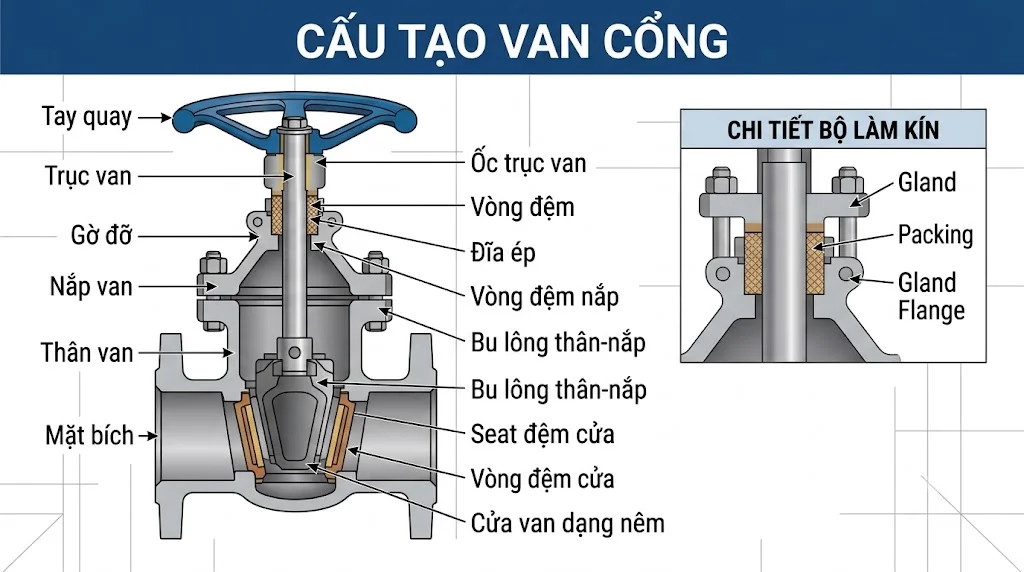

Nguyên lý hoạt động của Gate Valve  Parts

Toàn bộ Gate Valve  Parts phối hợp với nhau theo một cơ chế khá đơn giản nhưng hiệu quả.

Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van sẽ nâng cửa van lên khỏi Seat. Lúc này, lưu chất đi qua gần như không gặp cản trở vì cửa van đã được nâng hoàn toàn ra khỏi dòng chảy.

Khi xoay tay quay theo chiều kim đồng hồ, Stem sẽ kéo cửa van hạ xuống. Khi Gate tiếp xúc với Seat, dòng lưu chất bị chặn hoàn toàn và hệ thống được làm kín.

Trong suốt quá trình này, Packing và Gland liên tục làm nhiệm vụ ngăn rò rỉ tại vị trí trục, còn Bonnet bảo vệ toàn bộ cơ cấu truyền động bên trong.

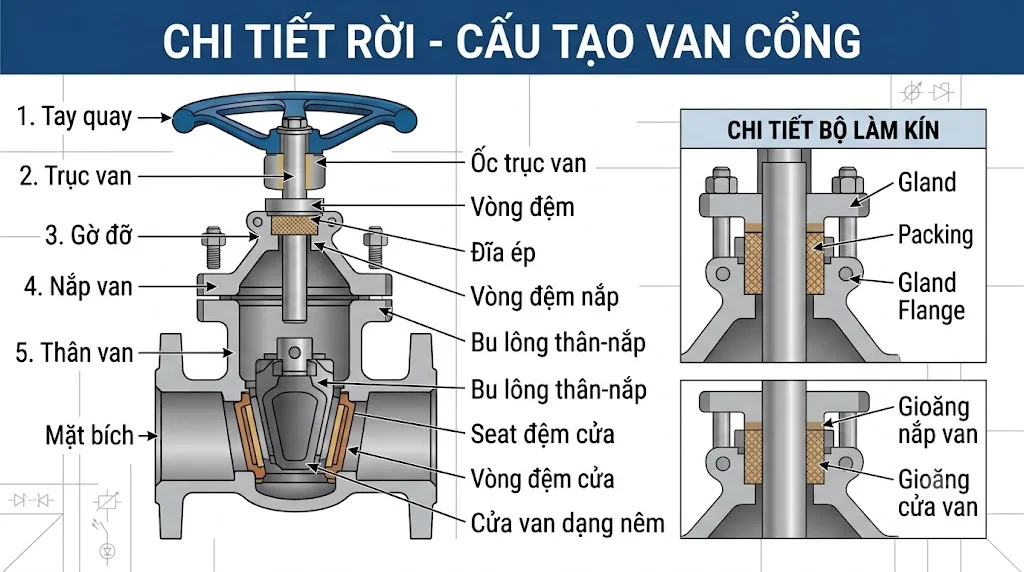

Thông số kỹ thuật của Gate Valve  Parts

Ưu điểm của cấu tạo Gate Valve  Parts

Thiết kế của Gate Valve  Parts tương đối đơn giản nhưng có độ bền rất cao. Mỗi bộ phận đều có thể được tháo rời để bảo trì hoặc thay thế mà không cần thay toàn bộ van, giúp giảm đáng kể chi phí sửa chữa và thời gian dừng hệ thống.

Bên cạnh đó, cửa van di chuyển theo phương thẳng đứng nên khi mở hoàn toàn sẽ không cản trở dòng lưu chất. Điều này giúp Gate Valve có tổn thất áp suất thấp hơn nhiều so với một số loại van khác.

Ngoài ra, các Gate Valve  Parts được tiêu chuẩn hóa theo nhiều tiêu chuẩn quốc tế như ANSI, API, DIN và JIS, giúp việc thay thế phụ tùng và bảo trì trở nên thuận tiện hơn.

Ứng dụng của Gate Valve  Parts

Các Gate Valve  Parts được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau.

Trong hệ thống cấp nước và xử lý nước, Gate Valve giúp đóng mở các tuyến ống chính, cô lập từng khu vực để bảo trì mà không ảnh hưởng đến toàn bộ hệ thống. Đối với hệ thống phòng cháy chữa cháy, Gate Valve là một trong những thiết bị quan trọng trên các đường ống cấp nước và trạm bơm.

Trong ngành dầu khí, hóa chất và năng lượng, các Gate Valve được chế tạo từ thép hoặc inox có khả năng làm việc ở áp suất và nhiệt độ cao. Ngoài ra, các nhà máy thực phẩm, dược phẩm và HVAC cũng sử dụng Gate Valve để kiểm soát dòng lưu chất trong nhiều quy trình sản xuất.

Kinh nghiệm lựa chọn Gate Valve  Parts

Khi lựa chọn hoặc thay thế Gate Valve  Parts, trước tiên cần xác định đúng model và tiêu chuẩn của van để bảo đảm khả năng tương thích giữa các bộ phận. Việc sử dụng phụ tùng không đúng kích thước hoặc vật liệu có thể làm giảm khả năng làm kín và ảnh hưởng đến tuổi thọ của thiết bị.

Đối với môi trường nước sạch, các chi tiết bằng gang phủ Epoxy hoặc đồng thường đáp ứng tốt yêu cầu sử dụng. Trong khi đó, môi trường hóa chất hoặc nhiệt độ cao nên ưu tiên các bộ phận bằng inox hoặc thép hợp kim kết hợp với Packing Graphite hoặc PTFE.

Ngoài ra, nên thực hiện kiểm tra định kỳ các bộ phận như Seat, Packing và Stem để phát hiện sớm dấu hiệu mài mòn, từ đó giảm nguy cơ hư hỏng và kéo dài thời gian vận hành của van.

FAQ – Câu hỏi thường gặp về Gate Valve Parts

Gate Valve Parts gồm những bộ phận nào?

Một Gate Valve hoàn chỉnh thường bao gồm Valve Body, Bonnet, Gate, Stem, Handwheel, Seat, Packing, Gland và Gasket. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp với nhau để bảo đảm van hoạt động hiệu quả và kín khít.

Bộ phận nào quan trọng nhất trong Gate Valve  Parts?

Mọi bộ phận đều đóng vai trò quan trọng, tuy nhiên Gate, Stem và Seat là ba chi tiết ảnh hưởng trực tiếp đến khả năng đóng mở và làm kín của van. Nếu một trong các bộ phận này bị hư hỏng, hiệu suất hoạt động của Gate Valve sẽ giảm đáng kể.

Packing trong Gate Valve Parts có cần thay định kỳ không?

Có. Packing là vật liệu làm kín và sẽ bị mài mòn theo thời gian do ma sát với trục van. Việc kiểm tra và thay thế định kỳ giúp ngăn rò rỉ và duy trì hiệu quả vận hành.

Có thể thay riêng từng Gate Valve Parts không?

Trong nhiều trường hợp có thể. Các bộ phận như Handwheel, Packing, Gland, Gasket hoặc Seat thường được thiết kế để thay thế riêng mà không cần thay toàn bộ van. Tuy nhiên, cần lựa chọn đúng phụ tùng theo tiêu chuẩn của nhà sản xuất.

Làm thế nào để kéo dài tuổi thọ của Gate Valve  Parts?

Cần vận hành van đúng mục đích, tránh sử dụng Gate Valve để điều tiết lưu lượng trong thời gian dài và thực hiện bảo trì định kỳ. Việc vệ sinh, bôi trơn Stem, kiểm tra Packing và thay thế các chi tiết mòn sẽ giúp Gate Valve hoạt động ổn định trong nhiều năm.

Kết luận

Gate Valve Parts là tập hợp các bộ phận quan trọng tạo nên một van cổng hoàn chỉnh, bao gồm thân van, nắp van, cửa van, trục van, tay quay và hệ thống làm kín. Mỗi chi tiết đều có vai trò riêng trong việc bảo đảm khả năng đóng mở, chịu áp lực và ngăn rò rỉ của hệ thống. Hiểu rõ cấu tạo và chức năng của từng Gate Valve Parts không chỉ giúp lựa chọn đúng sản phẩm mà còn hỗ trợ hiệu quả trong quá trình lắp đặt, bảo trì và thay thế linh kiện, góp phần nâng cao tuổi thọ và độ tin cậy của toàn bộ hệ thống đường ống Gate Valve Parts.
