Van cổng ty chìm nắp chụp DN100 là gì? Hướng dẫn chọn đúng kỹ thuật

Van cổng ty chìm nắp chụp DN100 là loại van cổng có kích thước danh nghĩa DN100 (đường kính ~100mm), thiết kế ty chìm (không lộ trục) và vận hành bằng nắp chụp thay vì tay quay, trong thực tế loại van này được sử dụng nhiều trong hệ thống cấp nước ngầm, PCCC và hạ tầng đô thị, việc lựa chọn đúng giúp đảm bảo độ bền, kín nước và thuận tiện vận hành dưới mặt đất.

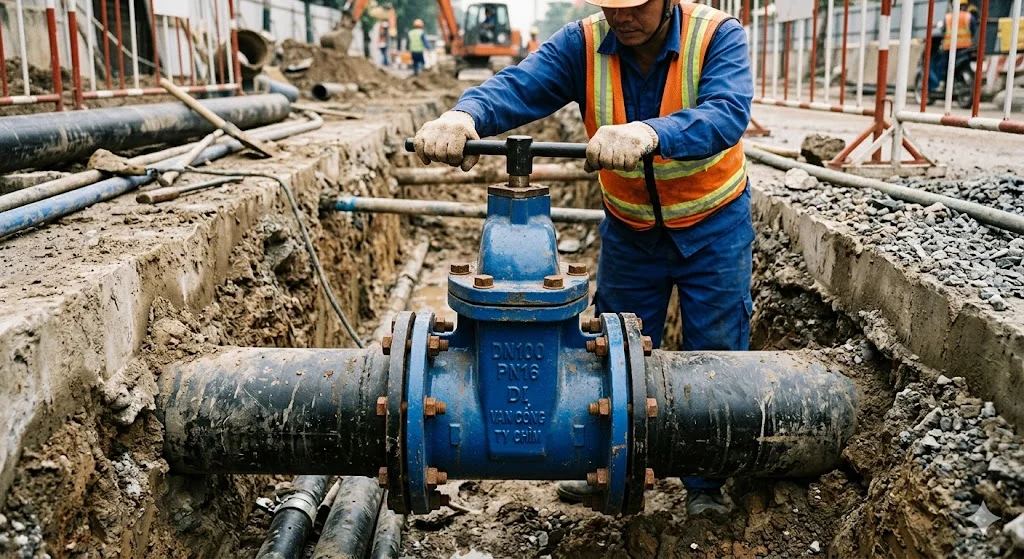

Khái niệm van cổng ty chìm nắp chụp DN 100 và đặc điểm nổi bật

Van cổng ty chìm nắp chụp DN 100 là thiết bị đóng/mở dòng chảy bằng cơ chế nâng hạ đĩa van theo phương thẳng đứng, trong đó phần trục (ty) không lộ ra ngoài nên không thay đổi chiều cao khi vận hành, trong thực tế thiết kế này giúp tiết kiệm không gian và bảo vệ trục khỏi môi trường bên ngoài như đất, nước hoặc bụi bẩn, ngoài ra việc sử dụng nắp chụp giúp vận hành bằng chìa khóa chuyên dụng, phù hợp với hệ thống chôn ngầm, một ưu điểm lớn là độ bền cao nhưng cần lắp đúng kỹ thuật để đảm bảo hiệu quả.

Van cổng ty chìm nắp chụp DN 100 và ứng dụng thực tế

Van được sử dụng phổ biến trong hệ thống cấp nước đô thị, hệ thống PCCC và các đường ống chôn ngầm, trong thực tế van thường được lắp dưới hố van và vận hành bằng trục nối hoặc chìa khóa từ mặt đất, nhờ thiết kế ty chìm nên không bị ảnh hưởng bởi môi trường bên ngoài, một sai lầm phổ biến là sử dụng van tay quay cho hệ thống ngầm gây khó vận hành và bảo trì, vì vậy loại nắp chụp là lựa chọn tối ưu cho các công trình hạ tầng.

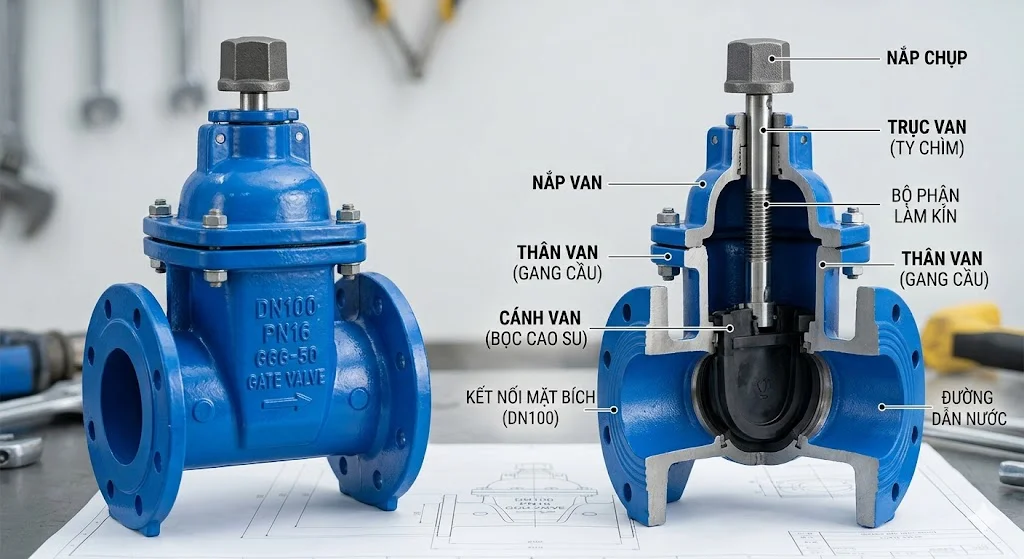

Cấu tạo van cổng ty chìm nắp chụp DN 100

Các bộ phận chính của van

Cấu tạo của van gồm thân van, đĩa van (cửa van), trục ty chìm, seat và nắp van, trong thực tế thân van thường làm từ gang cầu hoặc gang xám để chịu áp lực và chống ăn mòn, đĩa van được bọc cao su hoặc kim loại để đảm bảo độ kín khi đóng, trục ty nằm bên trong thân nên không tiếp xúc trực tiếp với môi trường, nắp chụp phía trên giúp kết nối với dụng cụ vận hành, tất cả các bộ phận này phối hợp với nhau để đảm bảo van hoạt động ổn định và kín nước trong điều kiện chôn ngầm lâu dài.

Nguyên lý hoạt động của van

Nguyên lý hoạt động dựa trên chuyển động nâng hạ của đĩa van khi xoay trục, trong thực tế khi dùng chìa khóa xoay nắp chụp, trục bên trong sẽ quay và làm đĩa van nâng lên để mở hoặc hạ xuống để đóng, do thiết kế ty chìm nên phần trục không di chuyển lên xuống bên ngoài, giúp tránh va chạm và tăng độ bền, cơ chế này phù hợp cho hệ thống cần đóng mở hoàn toàn thay vì điều tiết lưu lượng.

Phân loại van cổng ty chìm DN100

Theo vật liệu chế tạo

Van có thể được làm từ gang, gang cầu hoặc inox tùy theo môi trường sử dụng, trong thực tế gang cầu được sử dụng phổ biến nhất vì độ bền cao và giá thành hợp lý, inox phù hợp cho môi trường ăn mòn mạnh, việc lựa chọn đúng vật liệu giúp tăng tuổi thọ và giảm chi phí bảo trì.

Theo tiêu chuẩn kết nối

Van DN100 có thể sử dụng các tiêu chuẩn kết nối như JIS, DIN hoặc ANSI, trong thực tế cần chọn đúng tiêu chuẩn để phù hợp với hệ thống đường ống, nếu không sẽ không lắp được hoặc gây rò rỉ, việc kiểm tra tiêu chuẩn trước khi mua là rất quan trọng.

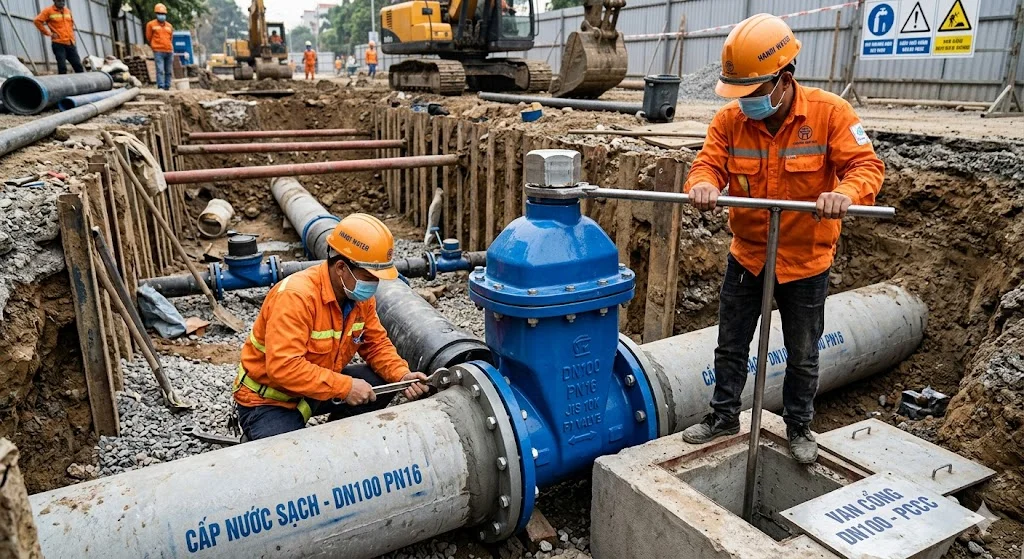

Thông số kỹ thuật van cổng ty chìm nắp chụp DN 100

Kích thước và áp suất làm việc

Van DN100 có đường kính danh nghĩa 100mm, phù hợp với hệ thống ống trung bình đến lớn, trong thực tế áp suất làm việc thường từ PN10 đến PN16 tùy loại, việc chọn đúng áp suất giúp đảm bảo an toàn và hiệu quả vận hành, nếu chọn sai có thể gây hỏng hoặc rò rỉ.

Vật liệu và lớp phủ bảo vệ

Vật liệu thân van và lớp phủ epoxy chống ăn mòn là yếu tố quan trọng, trong thực tế lớp phủ giúp bảo vệ van khỏi môi trường đất và nước, đặc biệt với hệ thống chôn ngầm, việc lựa chọn đúng giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Cách chọn van cổng ty chìm nắp chụp DN 100 đúng kỹ thuật

Lựa chọn theo điều kiện lắp đặt

Khi chọn van cần xác định vị trí lắp đặt như chôn ngầm hay lắp nổi, trong thực tế hệ thống ngầm nên chọn loại nắp chụp để dễ vận hành, ngoài ra cần xem xét áp suất và môi trường để chọn vật liệu phù hợp, việc lựa chọn đúng giúp đảm bảo hiệu quả và độ bền lâu dài.

Tiêu chí kỹ thuật cần quan tâm

Ngoài thông số cơ bản, cần chú ý đến độ kín, chất lượng gioăng, lớp phủ và thương hiệu sản phẩm, trong thực tế van chất lượng cao sẽ hoạt động ổn định và ít gặp sự cố, việc lựa chọn đúng giúp giảm chi phí bảo trì và đảm bảo hệ thống vận hành hiệu quả.

FAQ về van cổng ty chìm nắp chụp DN100

Van cổng ty chìm khác gì ty nổi?

Khác ở thiết kế trục van. Trong thực tế ty chìm nằm trong thân nên không thay đổi chiều cao khi vận hành, còn ty nổi sẽ di chuyển lên xuống bên ngoài. Điều này khiến ty chìm phù hợp hơn cho hệ thống chôn ngầm.

Van cổng ty chìm nắp chụp DN100 vận hành như thế nào?

Van được vận hành bằng chìa khóa chuyên dụng. Trong thực tế người dùng sẽ xoay nắp chụp thông qua trục nối để đóng mở van từ mặt đất. Cách này giúp tiện lợi cho hệ thống ngầm.

Van DN100 dùng cho hệ thống nào?

Phù hợp cho hệ thống cấp nước, PCCC và hạ tầng đô thị. Trong thực tế kích thước DN100 được dùng khá phổ biến trong đường ống lớn. Việc lựa chọn đúng giúp đảm bảo lưu lượng và hiệu suất.

Van có cần bảo trì không?

Có cần kiểm tra định kỳ dù được lắp ngầm. Trong thực tế cần kiểm tra độ kín và khả năng vận hành để tránh kẹt hoặc rò rỉ. Việc bảo trì giúp kéo dài tuổi thọ van.

Nên chọn van cổng ty chìm DN100 như thế nào?

Nên chọn dựa trên áp suất, vật liệu và tiêu chuẩn kết nối. Trong thực tế việc xác định đúng giúp chọn van phù hợp và đảm bảo an toàn. Ngoài ra nên chọn sản phẩm từ nhà cung cấp uy tín.

Kết luận

Van cổng ty chìm nắp chụp DN100 là giải pháp tối ưu cho hệ thống cấp nước và PCCC chôn ngầm nhờ thiết kế gọn, bền và dễ vận hành, việc lựa chọn đúng loại van sẽ giúp đảm bảo hiệu suất và độ bền lâu dài khi sử dụng van cổng ty chìm nắp chụp DN100.
