Van cầu hơi gang là gì? Hướng dẫn chọn đúng kỹ thuật

Van cầu hơi gang là loại van cầu được chế tạo từ vật liệu gang, chuyên dùng trong hệ thống hơi nước để đóng/mở và điều tiết lưu lượng, trong thực tế đây là thiết bị phổ biến trong nồi hơi, hệ thống gia nhiệt và công nghiệp, nhờ khả năng kiểm soát dòng chảy ổn định và chi phí hợp lý, việc lựa chọn đúng loại van giúp đảm bảo hiệu suất vận hành và an toàn hệ thống.

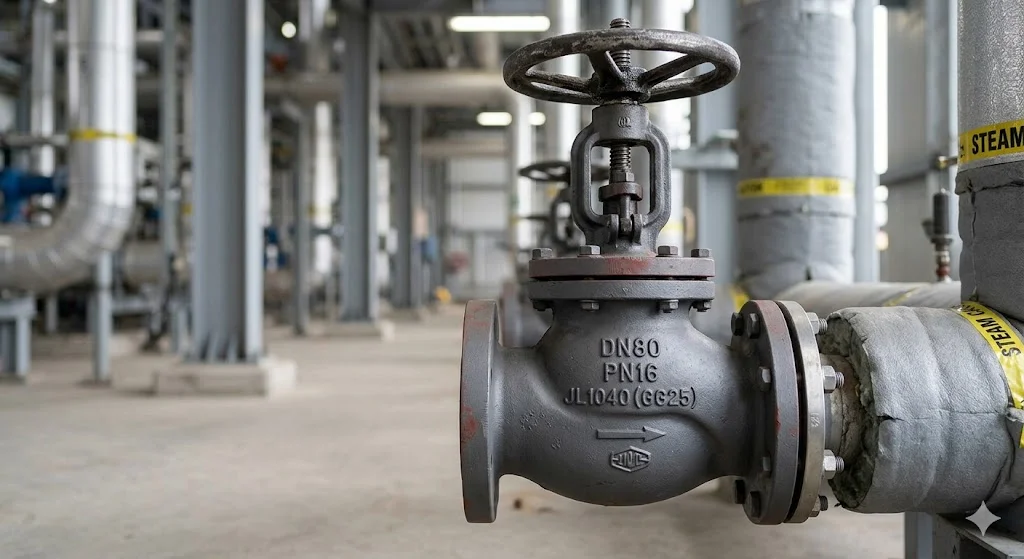

Khái niệm van cầu gang và đặc điểm nổi bật

Van cầu gang là biến thể của van cầu (globe valve) với thân van làm từ gang, trong thực tế vật liệu gang giúp giảm chi phí so với thép hoặc inox nhưng vẫn đảm bảo độ bền trong môi trường hơi áp lực trung bình, đặc điểm nổi bật là khả năng điều tiết lưu lượng tốt, độ kín cao và cấu tạo chắc chắn, tuy nhiên nhược điểm là khả năng chịu áp lực và nhiệt độ không cao bằng van thép, vì vậy cần sử dụng đúng điều kiện để đảm bảo độ bền lâu dài.

Van cầu gang và ứng dụng thực tế

Van cầu gang được sử dụng trong hệ thống nồi hơi, đường ống hơi, HVAC và nhà máy sản xuất, trong thực tế van thường được lắp tại các vị trí cần điều chỉnh lưu lượng hơi như trước thiết bị trao đổi nhiệt hoặc đường nhánh, nhờ khả năng điều tiết chính xác nên giúp duy trì nhiệt độ ổn định trong hệ thống, một sai lầm phổ biến là sử dụng van gang cho hệ thống áp lực hoặc nhiệt độ quá cao dẫn đến nhanh hỏng hoặc mất an toàn.

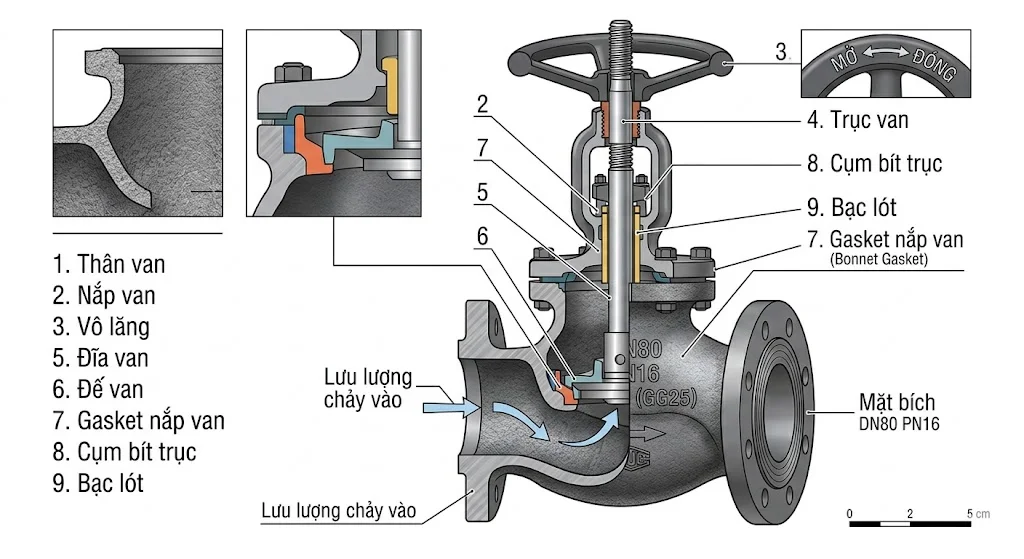

Cấu tạo van cầu gang

Các bộ phận chính của van

Cấu tạo của van cầu gang gồm thân van bằng gang, đĩa van, trục van, seat và nắp van, trong thực tế thân van chịu áp lực chính và định hình dòng chảy, đĩa van là bộ phận đóng mở trực tiếp và tiếp xúc với seat để tạo độ kín, trục van truyền lực từ tay quay xuống đĩa, còn nắp van giúp giữ kín và bảo vệ các bộ phận bên trong, các bộ phận này được thiết kế đồng bộ để đảm bảo van hoạt động ổn định trong môi trường hơi, nếu một bộ phận bị mòn hoặc hỏng có thể gây rò rỉ hoặc giảm hiệu suất điều tiết.

Nguyên lý hoạt động của van

Nguyên lý hoạt động của van cầu gang dựa trên chuyển động tịnh tiến của đĩa van, khi xoay tay quay, trục van sẽ nâng hoặc hạ đĩa để điều chỉnh lưu lượng hơi đi qua, trong thực tế cơ chế này cho phép kiểm soát lưu lượng chính xác và ổn định hơn so với nhiều loại van khác, đặc biệt phù hợp với hệ thống cần điều chỉnh liên tục, tuy nhiên do dòng chảy bị đổi hướng nên sẽ gây tổn thất áp lực nhất định, cần cân nhắc khi thiết kế hệ thống.

Phân loại van cầu gang

Van cầu gang dạng chữ Z và chữ Y

Van cầu gang có thể chia thành dạng chữ Z (phổ biến) và chữ Y (giảm tổn thất áp lực), trong thực tế dạng chữ Z có khả năng điều tiết tốt nhưng cản dòng nhiều hơn, còn dạng chữ Y giúp giảm tổn thất áp và phù hợp với hệ thống cần lưu lượng lớn, việc lựa chọn đúng loại giúp tối ưu hiệu suất và tiết kiệm năng lượng.

Van cầu gang theo kiểu kết nối

Van có thể kết nối bằng ren hoặc mặt bích tùy kích thước và ứng dụng, trong thực tế van nhỏ thường dùng ren còn van lớn dùng mặt bích để đảm bảo độ kín và độ chắc chắn, việc lựa chọn đúng kiểu kết nối giúp lắp đặt dễ dàng và an toàn hơn.

Thông số kỹ thuật van cầu gang

Áp suất và nhiệt độ làm việc

Van cầu gang thường làm việc trong môi trường áp suất và nhiệt độ trung bình, trong thực tế cần chọn đúng thông số để đảm bảo an toàn, nếu vượt quá giới hạn có thể gây nứt hoặc hỏng thân van, đặc biệt trong hệ thống hơi cần kiểm tra kỹ thông số nhiệt độ.

Kích thước và tiêu chuẩn kết nối

Kích thước DN và tiêu chuẩn kết nối như JIS, DIN hoặc ANSI cần phù hợp với hệ thống, trong thực tế việc chọn đúng giúp lắp đặt chính xác và đảm bảo độ kín, nếu không phù hợp có thể gây rò rỉ hoặc khó thi công.

Cách chọn van cầu gang đúng kỹ thuật

Lựa chọn theo điều kiện vận hành

Khi chọn van cầu gang cần xác định rõ áp suất, nhiệt độ và lưu lượng hơi của hệ thống, trong thực tế nếu hệ thống áp lực cao nên cân nhắc dùng van thép thay vì gang, việc lựa chọn đúng giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

Tiêu chí kỹ thuật cần quan tâm

Ngoài các thông số cơ bản, cần chú ý đến độ kín, độ bền và thương hiệu sản phẩm, trong thực tế van chất lượng cao sẽ hoạt động ổn định và ít gặp sự cố, việc lựa chọn đúng giúp giảm chi phí bảo trì và đảm bảo hệ thống vận hành hiệu quả lâu dài.

FAQ về van cầu hơi gang

Van cầu hơi gang có dùng cho áp lực cao được không?

Không nên vì vật liệu gang có giới hạn về độ bền. Trong thực tế van gang chỉ phù hợp với áp suất trung bình. Nếu dùng cho áp lực cao có thể gây nứt hoặc mất an toàn.

Van cầu gang có chịu nhiệt tốt không?

Có nhưng chỉ trong giới hạn nhất định. Trong thực tế gang chịu được nhiệt độ trung bình của hệ thống hơi. Tuy nhiên với nhiệt độ quá cao nên dùng van thép để đảm bảo an toàn.

Van cầu gang dùng để làm gì?

Dùng để điều tiết và kiểm soát lưu lượng hơi trong hệ thống. Trong thực tế giúp duy trì nhiệt độ và áp suất ổn định. Vì vậy thường được lắp tại các vị trí quan trọng trong hệ thống hơi.

Van cầu gang có bền không?

Có nếu sử dụng đúng điều kiện. Trong thực tế van có thể hoạt động ổn định trong nhiều năm nếu không vượt quá giới hạn áp suất và nhiệt độ. Tuy nhiên cần bảo trì định kỳ để đảm bảo hiệu suất.

Nên chọn van cầu gang như thế nào?

Nên chọn dựa trên áp suất, nhiệt độ và tiêu chuẩn hệ thống. Trong thực tế việc xác định đúng giúp chọn van phù hợp và đảm bảo an toàn. Ngoài ra nên chọn sản phẩm từ nhà cung cấp uy tín.

Kết luận

Van cầu hơi gang là giải pháp hiệu quả cho hệ thống hơi áp lực trung bình nhờ khả năng điều tiết tốt và chi phí hợp lý, việc lựa chọn đúng loại van và sử dụng đúng điều kiện sẽ giúp đảm bảo hiệu suất và độ bền lâu dài khi sử dụng van cầu hơi gang.
