Ký hiệu các loại van khí nén là gì? Cách đọc và ứng dụng

Ký hiệu các loại van khí nén là hệ thống biểu diễn bằng hình vẽ và ký hiệu tiêu chuẩn giúp nhận biết cấu tạo và nguyên lý hoạt động của van trong sơ đồ khí nén. Các ký hiệu này được sử dụng rộng rãi trong bản vẽ kỹ thuật để giúp kỹ sư và kỹ thuật viên dễ dàng hiểu và lắp đặt hệ thống. Việc đọc đúng ký hiệu van khí nén là rất quan trọng để tránh sai sót trong thiết kế và vận hành. Vì vậy, cần nắm rõ các loại ký hiệu cơ bản và cách sử dụng trong thực tế.

Ký hiệu các loại van khí là gì và đặc điểm

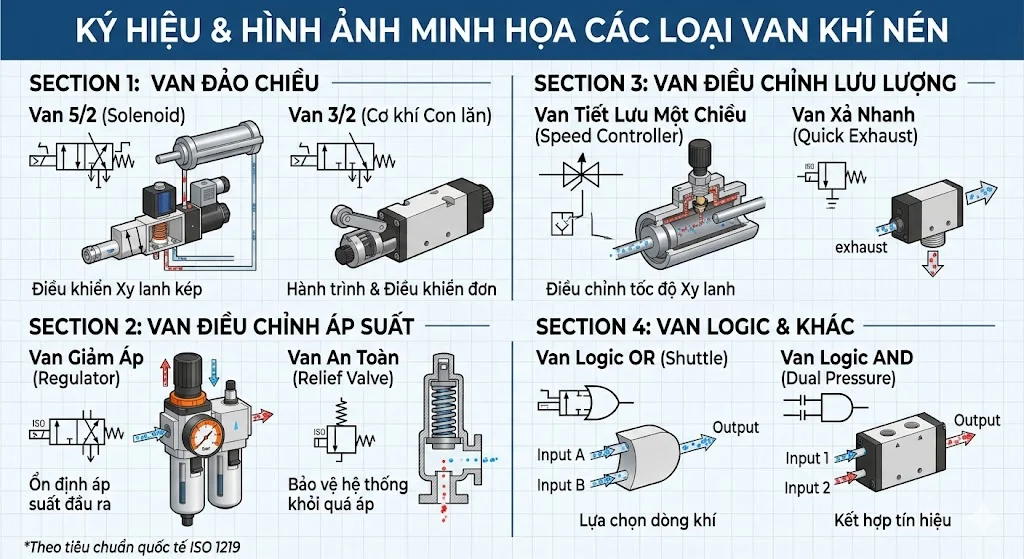

Khái niệm ký hiệu van khí nén trong sơ đồ kỹ thuật

Ký hiệu van khí nén là các hình vẽ quy ước thể hiện chức năng, số cửa và trạng thái hoạt động của van trong hệ thống khí nén. Trong thực tế, các ký hiệu này được tiêu chuẩn hóa theo các hệ như ISO hoặc DIN để đảm bảo tính thống nhất trong thiết kế và thi công. Một ký hiệu van thường bao gồm các ô vuông đại diện cho trạng thái, các mũi tên thể hiện hướng dòng khí và các cổng kết nối được đánh số. Nhờ đó, người đọc có thể hiểu được cách van hoạt động mà không cần nhìn thấy thiết bị thực tế. Vì vậy, việc hiểu ký hiệu là kỹ năng quan trọng trong lĩnh vực khí nén.

Đặc điểm nổi bật của ký hiệu van khí nén trong bản vẽ

Ký hiệu van khí nén có tính trực quan cao và thể hiện đầy đủ nguyên lý hoạt động của van. Trong thực tế, chỉ cần nhìn vào ký hiệu là có thể biết van có bao nhiêu cửa, bao nhiêu vị trí và cách dòng khí di chuyển. Ngoài ra, các ký hiệu còn thể hiện cách điều khiển van như bằng tay, điện hoặc khí nén. Tuy nhiên, nếu không quen, người mới có thể thấy khó hiểu do có nhiều loại ký hiệu khác nhau. Vì vậy, cần học theo từng nhóm để dễ nắm bắt.

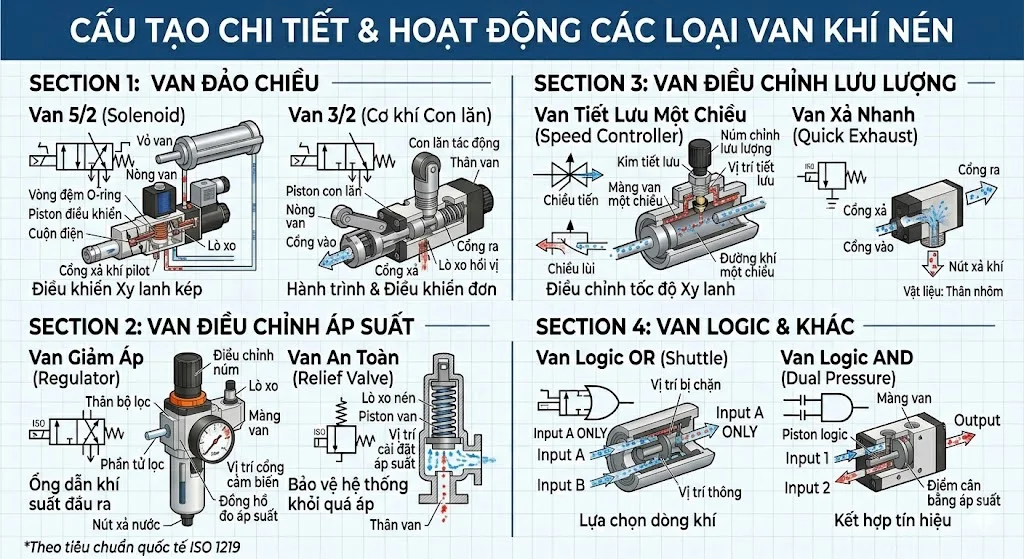

Các loại ký hiệu van khí nén phổ biến

Ký hiệu van 2 2 và 3 2 trong hệ thống khí nén

Van 2 2 và 3 2 là các loại van cơ bản trong hệ thống khí nén. Trong thực tế, ký hiệu 2 2 nghĩa là van có 2 cửa và 2 vị trí, thường dùng để đóng mở dòng khí. Trong khi đó, van 3 2 có 3 cửa và 2 vị trí, thường dùng để điều khiển xi lanh đơn. Ký hiệu của các van này được biểu diễn bằng các ô vuông và mũi tên thể hiện hướng dòng khí. Ngoài ra, các cổng được đánh số để phân biệt đầu vào và đầu ra. Vì vậy, đây là nhóm ký hiệu cơ bản cần nắm đầu tiên.

Ký hiệu van 5 2 và 5 3 trong điều khiển xi lanh kép

Van 5 2 và 5 3 được sử dụng phổ biến trong hệ thống điều khiển xi lanh kép. Trong thực tế, van 5 2 có 5 cửa và 2 vị trí, cho phép điều khiển xi lanh di chuyển qua lại. Van 5 3 có thêm vị trí trung gian giúp kiểm soát trạng thái dừng của xi lanh. Ký hiệu của các van này phức tạp hơn với nhiều đường dẫn khí và trạng thái khác nhau. Ngoài ra, ký hiệu còn thể hiện cách điều khiển như bằng điện từ hoặc khí nén. Vì vậy, cần hiểu rõ để sử dụng đúng trong hệ thống.

Ký hiệu van một chiều và van tiết lưu khí nén

Van một chiều và van tiết lưu là các thiết bị hỗ trợ trong hệ thống khí nén. Trong thực tế, van một chiều cho phép dòng khí đi theo một hướng và ngăn dòng ngược lại, được ký hiệu bằng mũi tên và chốt chặn. Van tiết lưu dùng để điều chỉnh lưu lượng khí, thường có ký hiệu mũi tên kèm đường điều chỉnh. Ngoài ra, các ký hiệu này thường được kết hợp với các van khác trong sơ đồ. Vì vậy, việc hiểu các ký hiệu này giúp kiểm soát tốt hơn hệ thống khí nén.

Cách đọc ký hiệu các loại van khí đúng kỹ thuật

Hiểu số cửa và số vị trí của van khí nén

Số cửa và số vị trí là yếu tố quan trọng nhất khi đọc ký hiệu van khí nén. Trong thực tế, ký hiệu dạng 3 2 hay 5 2 thể hiện số cửa và số trạng thái hoạt động của van. Các cửa thường được đánh số để phân biệt đầu vào, đầu ra và cửa xả. Ngoài ra, số vị trí được biểu diễn bằng số lượng ô vuông trong ký hiệu. Việc hiểu đúng các thông số này giúp xác định chức năng của van trong hệ thống. Vì vậy, đây là bước đầu tiên cần nắm khi đọc ký hiệu.

Hiểu hướng dòng khí và trạng thái hoạt động

Hướng dòng khí trong ký hiệu được thể hiện bằng các mũi tên bên trong các ô vuông. Trong thực tế, các mũi tên này cho biết khí đi từ đâu đến đâu trong từng trạng thái của van. Ngoài ra, các ký hiệu còn thể hiện trạng thái nghỉ và trạng thái hoạt động khi có tín hiệu điều khiển. Việc hiểu đúng hướng dòng khí giúp tránh lắp sai và đảm bảo hệ thống hoạt động đúng. Vì vậy, cần quan sát kỹ các mũi tên trong ký hiệu.

Hiểu cách điều khiển van khí nén

Ký hiệu van khí nén còn thể hiện cách điều khiển như bằng tay, điện từ hoặc khí nén. Trong thực tế, các ký hiệu này thường nằm ở hai đầu của van và có hình dạng khác nhau như nút nhấn, cuộn coil hoặc tín hiệu khí. Việc hiểu cách điều khiển giúp lựa chọn đúng loại van cho hệ thống. Ngoài ra, còn giúp xác định cách vận hành và bảo trì. Vì vậy, đây là yếu tố quan trọng khi đọc sơ đồ.

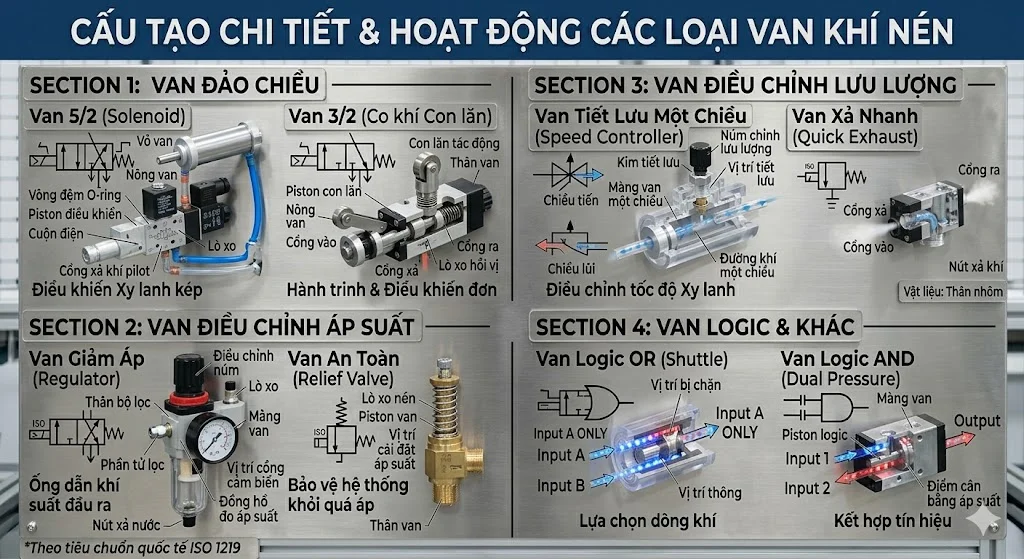

Ứng dụng của ký hiệu van khí nén trong thực tế

Ứng dụng trong thiết kế và lắp đặt hệ thống khí nén

Ký hiệu van khí nén được sử dụng rộng rãi trong thiết kế hệ thống để thể hiện sơ đồ hoạt động. Trong thực tế, kỹ sư dựa vào ký hiệu để bố trí thiết bị và đảm bảo hệ thống hoạt động đúng logic. Ngoài ra, ký hiệu giúp giảm sai sót khi thi công và dễ dàng kiểm tra hệ thống. Vì vậy, đây là công cụ quan trọng trong thiết kế kỹ thuật.

Ứng dụng trong bảo trì và sửa chữa hệ thống

Trong quá trình bảo trì, ký hiệu van khí nén giúp kỹ thuật viên nhanh chóng xác định vị trí và chức năng của van. Trong thực tế, việc hiểu sơ đồ giúp tiết kiệm thời gian và giảm rủi ro khi sửa chữa. Ngoài ra, ký hiệu còn giúp kiểm tra lỗi và tối ưu hệ thống. Vì vậy, việc hiểu ký hiệu là rất cần thiết.

FAQ – Câu hỏi thường gặp về ký hiệu các loại van khí nén

Ký hiệu các loại van khí nén có khó học không

Ký hiệu van khí nén ban đầu có thể khó hiểu đối với người mới vì có nhiều loại và tiêu chuẩn khác nhau. Tuy nhiên, trong thực tế, nếu học theo từng nhóm như van 2 2, 3 2 hoặc 5 2, người học sẽ dễ dàng nắm bắt hơn. Ngoài ra, việc thực hành đọc sơ đồ thường xuyên sẽ giúp ghi nhớ nhanh hơn. Vì vậy, việc học ký hiệu không quá khó nếu có phương pháp đúng.

Ký hiệu van khí nén có giống nhau không

Ký hiệu van khí nén thường được chuẩn hóa theo các tiêu chuẩn quốc tế nên có sự tương đồng cao. Tuy nhiên, trong thực tế, một số nhà sản xuất có thể có biến thể nhỏ trong cách biểu diễn. Vì vậy, cần nắm nguyên tắc chung để hiểu đúng ký hiệu.

Có cần học ký hiệu van khí nén không

Việc học ký hiệu van khí nén là rất cần thiết đối với người làm trong lĩnh vực kỹ thuật. Trong thực tế, nếu không hiểu ký hiệu, việc đọc sơ đồ và lắp đặt hệ thống sẽ gặp nhiều khó khăn. Vì vậy, đây là kỹ năng quan trọng.

Ký hiệu van khí nén dùng trong ngành nào

Ký hiệu van khí nén được sử dụng trong nhiều ngành như sản xuất, tự động hóa và cơ khí. Trong thực tế, hầu hết các hệ thống khí nén đều sử dụng ký hiệu để thiết kế. Vì vậy, đây là kiến thức phổ biến.

Làm sao để đọc nhanh ký hiệu van khí nén

Để đọc nhanh ký hiệu van khí nén, cần nắm rõ số cửa, số vị trí và hướng dòng khí. Trong thực tế, việc luyện tập thường xuyên giúp cải thiện kỹ năng. Vì vậy, cần học kết hợp lý thuyết và thực hành.

Kết luận

Ký hiệu các loại van khí nén là công cụ quan trọng giúp hiểu và vận hành hệ thống khí nén một cách chính xác. Khi nắm vững cách đọc và ý nghĩa của các ký hiệu, bạn sẽ dễ dàng thiết kế, lắp đặt và bảo trì hệ thống hiệu quả. Ký hiệu các loại van khí nén là kiến thức nền tảng trong lĩnh vực tự động hóa và cơ khí.
