Van bi 34 là gì? Cấu tạo, phân loại và ứng dụng trong hệ thống đường ống

Van bi 34 là loại van bi có kích thước phi 34, tương đương DN25 (25A) hoặc 1 inch, được sử dụng để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Đây là một trong những kích thước phổ biến nhất trong hệ thống cấp nước dân dụng, hệ thống tăng áp, khí nén, HVAC, phòng cháy chữa cháy (PCCC) và nhiều lĩnh vực công nghiệp.

Điểm nổi bật của Van bi  34 là cơ cấu đóng mở nhanh bằng cách xoay viên bi có lỗ xuyên tâm bên trong thân van. Chỉ với thao tác xoay tay gạt khoảng 90°, người sử dụng có thể chuyển van từ trạng thái mở hoàn toàn sang đóng hoàn toàn và ngược lại. Nhờ khả năng làm kín tốt, tổn thất áp suất thấp và cấu tạo đơn giản, Van bi  34 luôn là lựa chọn ưu tiên trong nhiều hệ thống đường ống hiện đại.

Hiện nay, Van bi  34 được sản xuất với nhiều chất liệu như đồng, inox, nhựa PVC, thép và inox 316. Bên cạnh đó, sản phẩm còn có nhiều kiểu kết nối như ren trong, ren ngoài, nối rắc co hoặc mặt bích, đáp ứng đa dạng yêu cầu lắp đặt của từng công trình.

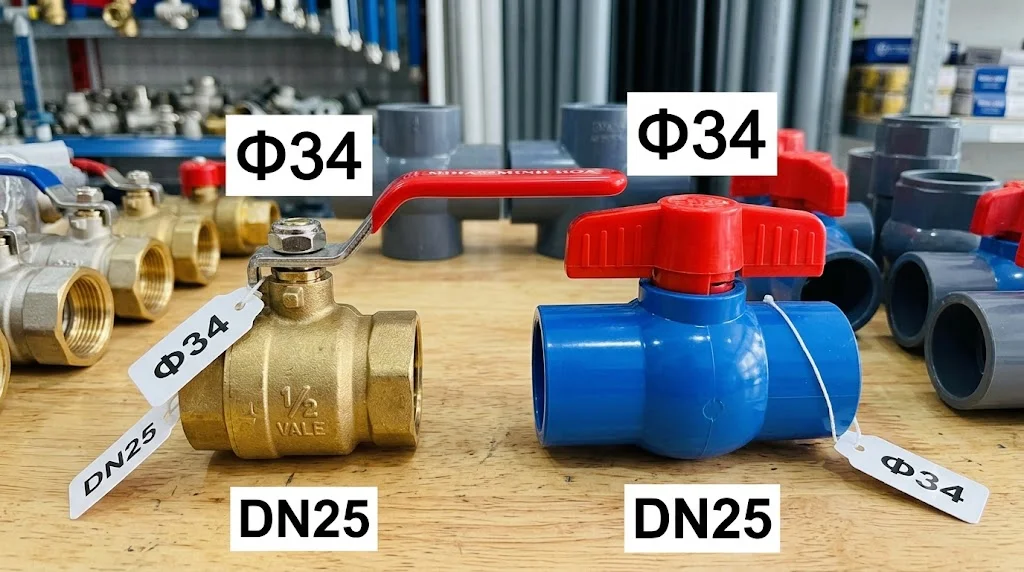

Van bi  34 là gì?

Van bi  34 là loại van sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng lưu chất đi qua đường ống. Khi viên bi xoay sao cho lỗ xuyên tâm cùng hướng với đường ống, lưu chất sẽ đi qua dễ dàng. Khi viên bi xoay 90°, phần đặc của viên bi sẽ chặn hoàn toàn dòng chảy.

Kích thước 34 trong tên gọi thực tế tương ứng với đường kính ngoài của đường ống nhựa hoặc quy ước thông dụng trên thị trường Việt Nam, còn kích thước danh nghĩa của van là DN25 (25A) hoặc 1 inch theo tiêu chuẩn quốc tế.

Nhờ thiết kế đơn giản và hiệu quả, Van bi  34 được sử dụng để cô lập từng đoạn đường ống, đóng mở nguồn nước, điều khiển khí nén hoặc kiểm soát nhiều loại lưu chất khác trong các hệ thống dân dụng và công nghiệp.

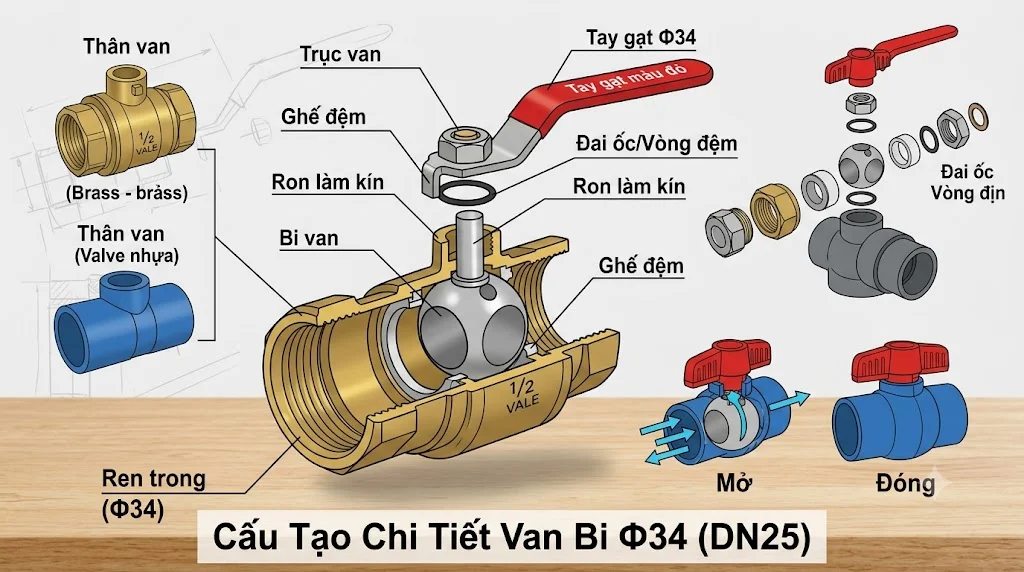

Cấu tạo của Van bi  34

Thân van

Thân van là bộ phận chịu áp lực chính và kết nối trực tiếp với hệ thống đường ống. Tùy theo môi trường sử dụng, thân van có thể được chế tạo từ đồng thau, inox 304, inox 316, thép carbon hoặc nhựa PVC, UPVC, CPVC.

Đối với hệ thống nước sinh hoạt, van đồng là lựa chọn phổ biến nhờ khả năng chống ăn mòn và giá thành hợp lý. Trong khi đó, các hệ thống hóa chất, thực phẩm hoặc nước biển thường sử dụng inox để tăng độ bền và khả năng chống gỉ.

Thiết kế thân van thường gồm hai hoặc ba mảnh ghép với khả năng tháo lắp thuận tiện, giúp việc bảo trì và thay thế linh kiện trở nên dễ dàng hơn.

Viên bi

Viên bi là bộ phận trực tiếp điều khiển dòng lưu chất. Bên trong viên bi có một lỗ xuyên tâm với đường kính tương đương đường kính của đường ống đối với loại Full Port hoặc nhỏ hơn đối với loại Reduced Port.

Bề mặt viên bi thường được đánh bóng và mạ Crom nhằm giảm ma sát, hạn chế bám cặn và tăng khả năng làm kín. Độ chính xác của viên bi ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất hoạt động của van.

Trục van

Trục van kết nối giữa tay gạt và viên bi. Khi người vận hành xoay tay gạt, trục sẽ truyền chuyển động đến viên bi để thay đổi trạng thái đóng hoặc mở của van.

Trục thường được chế tạo từ inox nhằm bảo đảm khả năng chống ăn mòn và chịu lực tốt trong quá trình sử dụng.

Gioăng làm kín

Gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ giữa viên bi và thân van.

Các vật liệu phổ biến gồm PTFE (Teflon), RPTFE, EPDM, NBR hoặc Viton. Việc lựa chọn loại gioăng phù hợp sẽ quyết định khả năng chịu nhiệt, chịu áp suất và khả năng chống hóa chất của van.

Tay gạt

Tay gạt là bộ phận giúp người sử dụng điều khiển van bằng tay. Thông thường, tay gạt được chế tạo từ thép sơn tĩnh điện hoặc inox và có bọc nhựa nhằm tạo cảm giác cầm nắm chắc chắn.

Chỉ cần xoay tay gạt khoảng 90°, người dùng có thể đóng hoặc mở hoàn toàn dòng lưu chất mà không cần thao tác nhiều vòng như các loại van cổng.

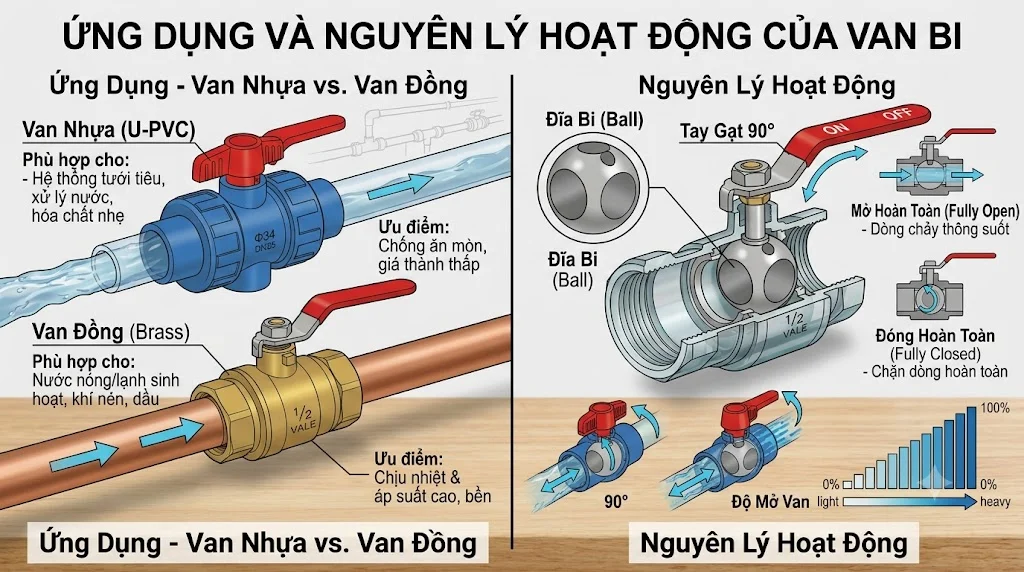

Nguyên lý hoạt động của Van bi  34

Van bi  34 hoạt động dựa trên chuyển động quay của viên bi bên trong thân van.

Khi tay gạt được đặt song song với đường ống, viên bi sẽ xoay để lỗ xuyên tâm thẳng hàng với dòng lưu chất. Lúc này, nước hoặc lưu chất đi qua gần như không gặp cản trở, giúp giảm tổn thất áp suất và duy trì lưu lượng lớn.

Ngược lại, khi tay gạt được xoay vuông góc với đường ống, phần đặc của viên bi sẽ chắn kín đường dẫn lưu chất. Gioăng PTFE hoặc các vật liệu làm kín khác sẽ ép sát vào bề mặt viên bi, tạo nên khả năng làm kín rất cao và hạn chế tối đa hiện tượng rò rỉ.

Nhờ nguyên lý đóng mở bằng góc xoay 90°, Van bi  34 có tốc độ vận hành nhanh, thao tác đơn giản và phù hợp với các hệ thống cần đóng ngắt lưu chất thường xuyên.

Thông số kỹ thuật của Van bi  34

Các loại Van bi  34 phổ biến

Van bi đồng 34

Đây là loại Van bi  34 được sử dụng phổ biến nhất trong hệ thống cấp nước sinh hoạt và nước nóng. Van đồng có khả năng chống ăn mòn tốt, giá thành hợp lý và dễ dàng lắp đặt.

Ngoài ra, sản phẩm có nhiều kiểu tay gạt khác nhau, phù hợp với nhiều không gian và mục đích sử dụng.

Van bi inox 34

Van bi inox thích hợp với các hệ thống thực phẩm, dược phẩm, hóa chất hoặc nước biển. Chất liệu inox giúp van có khả năng chống gỉ, chịu nhiệt và chịu áp suất tốt hơn so với nhiều vật liệu khác.

Đây là lựa chọn phù hợp cho các môi trường yêu cầu độ bền và vệ sinh cao.

Van bi nhựa 34

Van bi nhựa được chế tạo từ PVC, UPVC hoặc CPVC, phù hợp với hệ thống xử lý nước, hóa chất và tưới tiêu.

Ưu điểm của loại van này là trọng lượng nhẹ, khả năng chống ăn mòn hóa học tốt và chi phí đầu tư thấp.

Van bi mặt bích 34

Đối với các hệ thống áp suất cao hoặc yêu cầu độ chắc chắn lớn, van bi mặt bích DN25 là lựa chọn phù hợp. Kiểu kết nối này giúp việc tháo lắp, bảo trì và thay thế trở nên thuận tiện hơn.

Ưu điểm của Van bi  34

Một trong những ưu điểm lớn nhất của Van bi  34 là khả năng đóng mở nhanh chỉ với một góc xoay 90°. Điều này giúp giảm thời gian thao tác và nâng cao hiệu quả vận hành trong các hệ thống cần đóng ngắt lưu chất thường xuyên.

Khả năng làm kín của van cũng được đánh giá rất cao nhờ viên bi được gia công chính xác kết hợp với gioăng PTFE chất lượng cao. Điều này giúp hạn chế rò rỉ và giảm chi phí bảo trì trong quá trình sử dụng.

Bên cạnh đó, Van bi  34 có tổn thất áp suất rất thấp khi mở hoàn toàn, giúp duy trì lưu lượng lớn và tiết kiệm năng lượng cho hệ thống. Cấu tạo đơn giản, ít chi tiết chuyển động cũng góp phần kéo dài tuổi thọ và giảm nguy cơ hư hỏng.

Ứng dụng của Van bi 34

Van bi  34 được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước dân dụng, van được lắp đặt tại các đường ống cấp nước chính, bồn chứa, máy bơm, bình nước nóng và hệ thống tưới tiêu. Khả năng đóng mở nhanh giúp người sử dụng dễ dàng kiểm soát nguồn nước trong quá trình vận hành hoặc sửa chữa.

Trong lĩnh vực công nghiệp, Van bi  34 xuất hiện trong hệ thống khí nén, dầu, hóa chất, xử lý nước, HVAC và nhiều dây chuyền sản xuất. Nhờ nhiều lựa chọn về vật liệu và tiêu chuẩn kết nối, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật của từng ngành.

Ngoài ra, van còn được sử dụng trong hệ thống phòng cháy chữa cháy, nơi yêu cầu thiết bị có khả năng làm việc ổn định, thao tác nhanh và độ tin cậy cao.

Kinh nghiệm lựa chọn Van bi  34

Khi lựa chọn Van bi  34, trước tiên cần xác định loại lưu chất và điều kiện làm việc của hệ thống. Nếu sử dụng cho nước sạch, van đồng là lựa chọn phổ biến nhờ chi phí hợp lý và độ bền cao. Nếu môi trường có hóa chất hoặc yêu cầu chống ăn mòn, nên ưu tiên van inox hoặc van nhựa chuyên dụng.

Tiếp theo, cần lựa chọn kiểu kết nối phù hợp với đường ống như ren, mặt bích hoặc rắc co. Đồng thời, nên kiểm tra áp suất làm việc, nhiệt độ, tiêu chuẩn kỹ thuật và nguồn gốc xuất xứ của sản phẩm để bảo đảm khả năng vận hành ổn định.

Việc lựa chọn van từ các thương hiệu uy tín cùng chế độ bảo hành rõ ràng sẽ giúp giảm chi phí bảo trì và nâng cao tuổi thọ của toàn bộ hệ thống.

FAQ – Câu hỏi thường gặp về Van bi 34

Van bi 34 tương đương kích thước bao nhiêu?

Van bi  34 tương đương kích thước DN25 (25A) hoặc 1 inch theo tiêu chuẩn quốc tế. Đây là một trong những kích thước được sử dụng phổ biến trong hệ thống cấp nước và công nghiệp.

Van bi 34 có dùng cho nước nóng được không?

Có. Các dòng van bi bằng đồng hoặc inox có thể sử dụng cho nước nóng trong giới hạn nhiệt độ do nhà sản xuất quy định. Người dùng nên lựa chọn loại gioăng phù hợp như PTFE hoặc EPDM để bảo đảm khả năng làm kín.

Nên chọn van bi đồng hay van bi inox 34?

Van đồng phù hợp với hệ thống nước sinh hoạt và có chi phí đầu tư thấp hơn. Van inox thích hợp với môi trường có tính ăn mòn cao, nhiệt độ lớn hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm và hóa chất.

Van bi 34 có điều tiết lưu lượng được không?

Van bi chủ yếu được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất. Mặc dù có thể mở một phần để giảm lưu lượng trong thời gian ngắn, nhưng không nên sử dụng liên tục để điều tiết vì có thể làm giảm tuổi thọ của gioăng và viên bi.

Bao lâu nên bảo trì Van bi 34?

Nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần, tùy theo điều kiện vận hành. Việc vệ sinh, kiểm tra gioăng và bôi trơn các bộ phận chuyển động sẽ giúp van hoạt động ổn định và kéo dài tuổi thọ.

Kết luận

Van bi 34 là giải pháp đóng mở dòng lưu chất hiệu quả với kích thước DN25 (1 inch), phù hợp cho cả hệ thống dân dụng và công nghiệp. Nhờ khả năng làm kín cao, thao tác nhanh, tổn thất áp suất thấp và nhiều lựa chọn về vật liệu, sản phẩm được sử dụng rộng rãi trong cấp nước, khí nén, HVAC, PCCC và nhiều lĩnh vực khác. Khi lựa chọn Van bi 34, người dùng nên cân nhắc kỹ về vật liệu, kiểu kết nối, áp suất làm việc và điều kiện sử dụng để bảo đảm hệ thống vận hành ổn định, an toàn và bền bỉ trong thời gian dài Van bi 34.
