Van bơm nước là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van bơm nước là thuật ngữ dùng để chỉ các loại van được lắp đặt trên hệ thống máy bơm nhằm kiểm soát dòng nước, bảo vệ thiết bị và duy trì sự ổn định của toàn bộ hệ thống đường ống. Tùy theo vị trí lắp đặt và mục đích sử dụng, Van bơm  nước có thể đảm nhiệm nhiều chức năng như đóng mở dòng nước, ngăn dòng chảy ngược, điều tiết lưu lượng, xả khí hoặc bảo vệ hệ thống khỏi hiện tượng quá áp.

Trong hầu hết các hệ thống cấp nước dân dụng và công nghiệp, Van bơm  nước là thiết bị không thể thiếu. Việc lựa chọn và lắp đặt đúng loại van không chỉ giúp máy bơm hoạt động hiệu quả mà còn giảm nguy cơ hư hỏng, hạn chế hiện tượng búa nước và kéo dài tuổi thọ của toàn bộ hệ thống.

Hiện nay, có rất nhiều loại Van bơm  nước như van bi, van cổng, van một chiều, van bướm, van giảm áp, van xả khí và van an toàn. Mỗi loại đều có chức năng riêng và được sử dụng tại các vị trí khác nhau trong hệ thống đường ống.

Van bơm  nước là gì?

Van bơm  nước là thiết bị cơ khí được lắp đặt trên đường ống hút hoặc đường ống đẩy của máy bơm nhằm kiểm soát quá trình lưu thông của nước. Tùy từng loại van, thiết bị có thể đóng mở dòng chảy, ngăn nước chảy ngược, duy trì áp suất hoặc bảo vệ máy bơm trước những biến động của hệ thống.

Đối với hệ thống cấp nước sinh hoạt, Van bơm  nước giúp cô lập máy bơm khi cần sửa chữa hoặc thay thế mà không phải xả toàn bộ nước trong đường ống. Trong các hệ thống công nghiệp, van còn đóng vai trò bảo vệ máy bơm khỏi hiện tượng quá áp, cavitation hoặc dòng chảy ngược có thể làm hỏng cánh bơm và động cơ.

Nhờ sự đa dạng về chủng loại, vật liệu và kích thước, Van bơm  nước có thể đáp ứng nhiều yêu cầu kỹ thuật khác nhau, từ các hệ thống dân dụng nhỏ đến các trạm bơm công suất lớn.

Cấu tạo của Van bơm  nước

Thân van

Thân van là bộ phận chịu áp lực chính của hệ thống và là nơi kết nối trực tiếp với đường ống. Tùy theo điều kiện làm việc, thân van có thể được chế tạo từ đồng, gang cầu, inox 304, inox 316, thép carbon hoặc nhựa PVC.

Trong hệ thống nước sinh hoạt, van đồng và gang phủ sơn Epoxy được sử dụng phổ biến nhờ độ bền cao và khả năng chống ăn mòn tốt. Đối với các môi trường có hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt, inox là lựa chọn phù hợp hơn.

Thiết kế thân van phải đáp ứng các tiêu chuẩn về áp suất và kích thước để bảo đảm khả năng vận hành an toàn trong thời gian dài.

Bộ phận đóng mở

Tùy theo từng loại Van bơm  nước, bộ phận đóng mở có thể là viên bi, cửa van, đĩa van hoặc lá van.

Đây là chi tiết trực tiếp kiểm soát dòng nước trong hệ thống và quyết định khả năng làm kín của van. Các bộ phận này thường được gia công chính xác nhằm giảm ma sát, hạn chế mài mòn và kéo dài tuổi thọ của thiết bị.

Trục van

Trục van truyền lực từ tay quay, tay gạt hoặc bộ truyền động đến bộ phận đóng mở. Trục thường được chế tạo bằng inox nhằm tăng khả năng chống gỉ và chịu lực trong quá trình vận hành.

Đối với các hệ thống tự động, trục van còn kết nối với bộ truyền động điện hoặc khí nén để điều khiển từ xa.

Gioăng làm kín

Gioăng làm kín có nhiệm vụ ngăn chặn hiện tượng rò rỉ nước trong quá trình đóng mở van.

Các vật liệu như PTFE, EPDM, NBR hoặc Viton được sử dụng tùy theo áp suất, nhiệt độ và môi trường làm việc của hệ thống.

Cơ cấu vận hành

Van bơm  nước có thể vận hành bằng tay gạt, tay quay, hộp số, bộ truyền động điện hoặc khí nén.

Đối với hệ thống dân dụng, các loại van tay gạt và tay quay được sử dụng nhiều nhất vì thao tác đơn giản và chi phí thấp. Trong các nhà máy tự động hóa, van điều khiển điện hoặc khí nén giúp nâng cao hiệu quả quản lý và giảm nhân công vận hành.

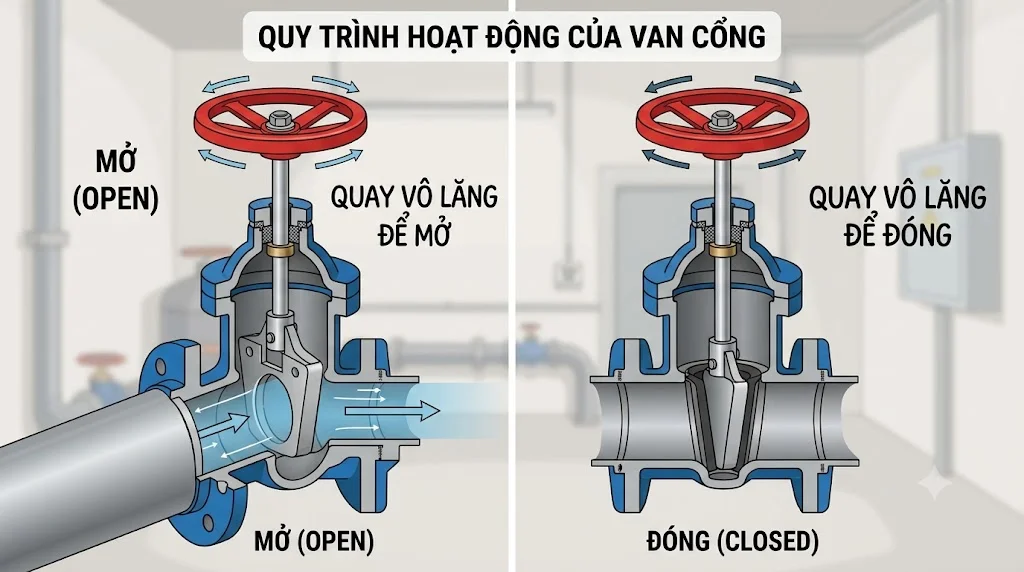

Nguyên lý hoạt động của Van bơm  nước

Nguyên lý hoạt động của Van bơm  nước phụ thuộc vào từng loại van.

Đối với van khóa như van bi hoặc van cổng, người vận hành điều khiển bằng tay hoặc bộ truyền động để đóng hoặc mở dòng nước theo nhu cầu. Khi van mở hoàn toàn, nước lưu thông qua đường ống với tổn thất áp suất thấp. Khi van đóng, dòng nước bị chặn hoàn toàn.

Đối với van một chiều, thiết bị hoạt động hoàn toàn tự động. Khi máy bơm hoạt động, áp lực nước sẽ mở van để nước đi qua. Khi máy bơm dừng, đĩa van sẽ tự động đóng lại, ngăn không cho nước chảy ngược về máy bơm.

Các loại van giảm áp, van xả khí hoặc van an toàn sẽ hoạt động dựa trên áp suất của hệ thống nhằm duy trì điều kiện vận hành ổn định và bảo vệ thiết bị.

Các loại Van bơm  nước phổ biến

Van bi

Van bi thường được lắp trước hoặc sau máy bơm để thực hiện chức năng đóng mở nhanh dòng nước. Với cơ cấu xoay viên bi 90°, loại van này có khả năng làm kín cao, thao tác đơn giản và tổn thất áp suất thấp.

Van cổng

Van cổng được sử dụng tại các đường ống có lưu lượng lớn. Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên gần như không gây cản trở lưu lượng, phù hợp với các trạm bơm và hệ thống cấp nước quy mô lớn.

Van một chiều

Đây là loại Van bơm  nước quan trọng nhất trong hệ thống máy bơm. Van có nhiệm vụ ngăn dòng nước chảy ngược khi máy bơm dừng hoạt động, giúp bảo vệ cánh bơm, động cơ và hạn chế hiện tượng búa nước.

Van bướm

Van bướm thường được sử dụng trên các đường ống có kích thước lớn nhờ thiết kế gọn nhẹ và chi phí đầu tư hợp lý. Loại van này thích hợp cho hệ thống cấp nước, HVAC và các trạm bơm công suất lớn.

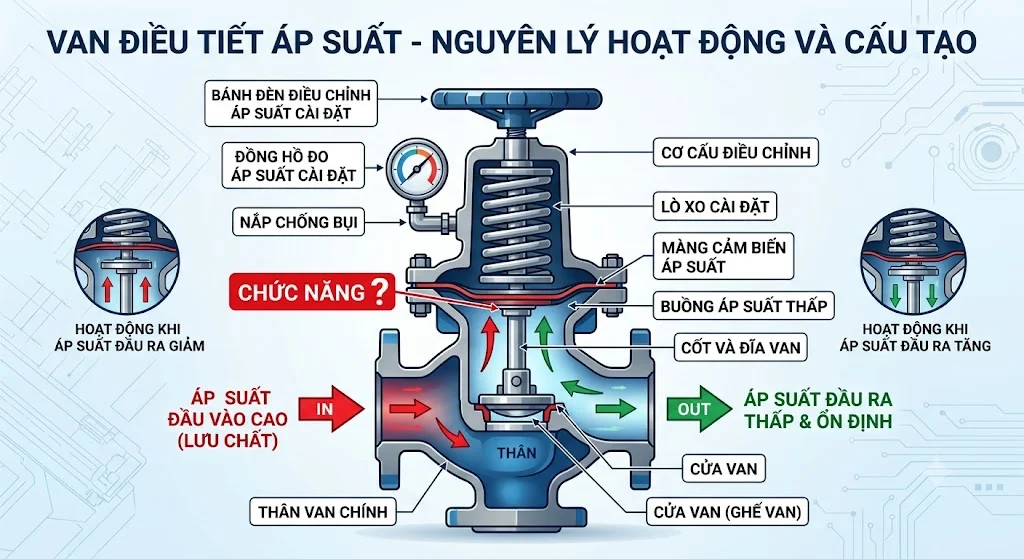

Van giảm áp

Van giảm áp giúp duy trì áp suất đầu ra ở mức ổn định, bảo vệ đường ống và các thiết bị sử dụng nước khỏi hiện tượng áp suất quá cao.

Van xả khí

Van xả khí có nhiệm vụ loại bỏ lượng không khí tích tụ trong đường ống, giúp máy bơm hoạt động hiệu quả hơn và giảm nguy cơ phát sinh búa nước.

Thông số kỹ thuật của Van bơm  nước

Ưu điểm của Van bơm  nước

Một trong những ưu điểm lớn nhất của Van bơm  nước là khả năng bảo vệ máy bơm và toàn bộ hệ thống khỏi các sự cố do dòng chảy ngược, quá áp hoặc khí tích tụ trong đường ống. Điều này giúp giảm đáng kể nguy cơ hư hỏng thiết bị và chi phí sửa chữa.

Bên cạnh đó, việc sử dụng đúng loại van còn giúp tối ưu lưu lượng, giảm tổn thất áp suất và nâng cao hiệu suất vận hành của hệ thống. Các loại van hiện đại cũng có tuổi thọ cao, dễ bảo trì và có nhiều lựa chọn về vật liệu để phù hợp với từng môi trường sử dụng.

Ngoài ra, nhiều dòng Van bơm  nước có thể tích hợp bộ truyền động điện hoặc khí nén, hỗ trợ tự động hóa và điều khiển từ xa trong các nhà máy và công trình lớn.

Ứng dụng của Van bơm  nước

Van bơm  nước được sử dụng trong hầu hết các hệ thống có máy bơm, từ hộ gia đình đến công nghiệp.

Trong hệ thống cấp nước sinh hoạt, van được lắp đặt tại đầu hút, đầu đẩy của máy bơm, bồn chứa và các nhánh phân phối nước nhằm kiểm soát dòng chảy và thuận tiện cho việc bảo trì.

Trong các trạm bơm cấp nước, hệ thống PCCC, HVAC và xử lý nước, nhiều loại van khác nhau được kết hợp để bảo vệ máy bơm, điều chỉnh áp suất và bảo đảm hệ thống vận hành ổn định.

Ngoài ra, Van bơm  nước còn được ứng dụng trong ngành thực phẩm, dược phẩm, hóa chất, nông nghiệp, tưới tiêu và nhiều dây chuyền sản xuất công nghiệp khác.

Kinh nghiệm lựa chọn Van bơm  nước

Khi lựa chọn Van bơm  nước, trước tiên cần xác định chức năng của từng vị trí lắp đặt. Nếu cần ngăn dòng chảy ngược, nên sử dụng van một chiều. Nếu cần đóng mở để bảo trì, van bi hoặc van cổng sẽ là lựa chọn phù hợp.

Tiếp theo, cần lựa chọn vật liệu phù hợp với loại lưu chất và điều kiện làm việc. Van đồng thích hợp với nước sạch, van gang phù hợp với hệ thống cấp nước và PCCC, trong khi van inox nên được sử dụng trong môi trường hóa chất hoặc yêu cầu vệ sinh cao.

Người dùng cũng cần kiểm tra kích thước đường ống, áp suất làm việc, tiêu chuẩn kết nối và lựa chọn sản phẩm từ các thương hiệu uy tín để bảo đảm hệ thống vận hành ổn định trong thời gian dài.

FAQ – Câu hỏi thường gặp về Van bơm nước

Van bơm nước có tác dụng gì?

Van bơm nước giúp kiểm soát dòng chảy, bảo vệ máy bơm, ngăn dòng chảy ngược và duy trì áp suất ổn định trong hệ thống. Mỗi loại van sẽ đảm nhiệm một chức năng riêng tùy theo vị trí lắp đặt.

Máy bơm nước có bắt buộc phải lắp van một chiều không?

Trong hầu hết các hệ thống, nên lắp van một chiều ở đầu ra của máy bơm để ngăn nước chảy ngược khi máy bơm dừng. Điều này giúp bảo vệ cánh bơm, giảm hiện tượng búa nước và kéo dài tuổi thọ thiết bị.

Nên chọn van bi hay van cổng cho máy bơm nước?

Van bi phù hợp với các hệ thống cần đóng mở nhanh và kích thước nhỏ đến trung bình. Van cổng thích hợp với các đường ống có lưu lượng lớn vì khi mở hoàn toàn gần như không gây cản trở dòng chảy.

Van bơm nước nên làm bằng đồng hay inox?

Van đồng phù hợp với hệ thống nước sạch và có chi phí hợp lý. Van inox thích hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất.

Bao lâu nên kiểm tra và bảo trì Van bơm  nước?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần, tùy theo tần suất hoạt động của hệ thống. Việc bảo trì giúp phát hiện sớm các dấu hiệu mài mòn, rò rỉ hoặc hư hỏng, từ đó duy trì hiệu quả hoạt động và kéo dài tuổi thọ của van.

Kết luận

Van bơm nước là thiết bị không thể thiếu trong mọi hệ thống sử dụng máy bơm, đóng vai trò quan trọng trong việc kiểm soát dòng chảy, bảo vệ thiết bị và nâng cao hiệu suất vận hành. Với nhiều chủng loại như van bi, van cổng, van một chiều, van giảm áp và van xả khí, người dùng có thể lựa chọn giải pháp phù hợp với từng vị trí và yêu cầu kỹ thuật. Việc lựa chọn đúng Van bơm nước sẽ giúp hệ thống hoạt động ổn định, giảm chi phí bảo trì, tăng tuổi thọ máy bơm và bảo đảm an toàn trong quá trình vận hành Van bơm nước.
