Tìm Hiểu Về Các Loại Mặt Bích

Mặt bích là một trong những chi tiết cơ khí quan trọng nhất trong hệ thống đường ống công nghiệp hiện đại. Dù kích thước không lớn so với toàn bộ hệ thống, nhưng vai trò của mặt bích lại vô cùng thiết yếu trong việc đảm bảo độ kín, độ bền và sự an toàn khi vận hành. Từ các nhà máy dầu khí, hóa chất đến hệ thống cấp nước và HVAC, mặt bích xuất hiện ở hầu hết các điểm kết nối then chốt. Việc hiểu rõ cấu tạo, phân loại và tiêu chí lựa chọn sẽ giúp tối ưu hiệu suất và kéo dài tuổi thọ hệ thống.

Tổng quan về mặt bích trong công nghiệp

Định nghĩa và cấu tạo cơ bản

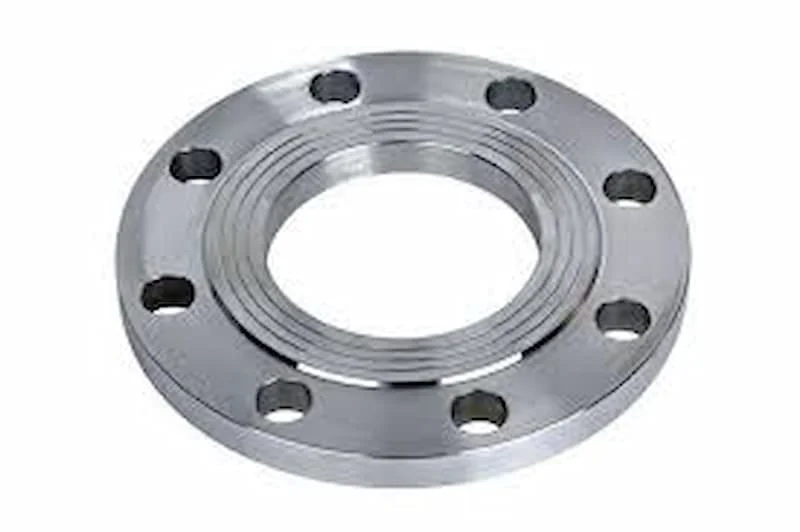

Mặt bích là chi tiết cơ khí dạng đĩa tròn hoặc vuông, có lỗ tâm để kết nối với ống và các lỗ bulong xung quanh để siết chặt với mặt bích đối diện. Khi hai mặt bích được ghép lại với nhau thông qua bulong và gioăng làm kín, chúng tạo thành một mối nối chắc chắn và có thể tháo lắp được.

Vai trò trong hệ thống đường ống

Mặt bích giúp kết nối các đoạn ống, kết nối ống với van, bơm, thiết bị đo hoặc bình áp lực. Khác với mối hàn cố định, kết nối bằng mặt bích cho phép tháo rời khi cần bảo trì, thay thế hoặc kiểm tra định kỳ. Đây là ưu điểm lớn trong các hệ thống công nghiệp yêu cầu vận hành liên tục.

Phân loại các loại mặt bích phổ biến

Mặt bích hàn cổ

Mặt bích hàn cổ có phần cổ thuôn dài và được hàn trực tiếp vào ống. Thiết kế này giúp phân bổ ứng suất đồng đều, phù hợp hệ thống áp suất và nhiệt độ cao. Đây là loại được sử dụng phổ biến trong ngành dầu khí và năng lượng.

Mặt bích hàn trượt

Mặt bích hàn trượt được đưa vào vị trí trên ống rồi hàn cố định. Loại này dễ lắp đặt và có chi phí thấp hơn hàn cổ. Tuy nhiên, khả năng chịu áp suất thấp hơn nên thường dùng trong hệ thống trung bình.

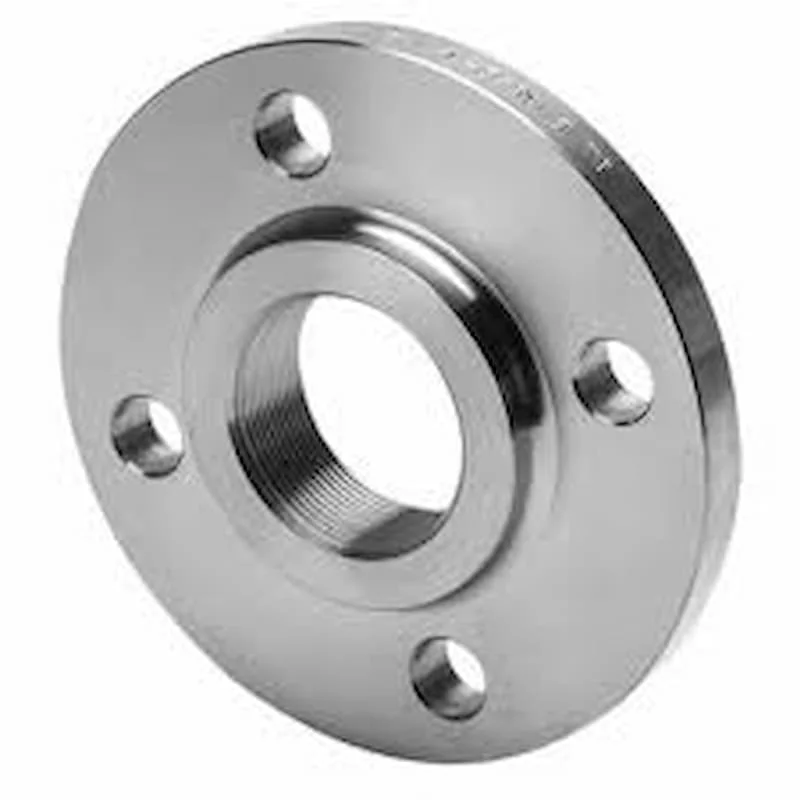

Mặt bích ren

Mặt bích ren có ren bên trong để vặn trực tiếp vào ống có ren ngoài. Không cần hàn nên thuận tiện thi công tại hiện trường. Tuy nhiên, chỉ phù hợp với áp suất thấp và đường kính nhỏ.

Ưu điểm và hạn chế của từng loại

Mặt bích hàn cổ có độ bền và khả năng chịu áp lực cao nhưng chi phí và kỹ thuật thi công phức tạp. Mặt bích hàn trượt tiết kiệm chi phí và dễ lắp đặt nhưng độ kín kém hơn khi chịu áp suất lớn. Mặt bích ren thuận tiện thi công nhưng không phù hợp môi trường rung động mạnh.

Việc lựa chọn cần dựa trên điều kiện vận hành thực tế thay vì chỉ cân nhắc chi phí ban đầu.

Ứng dụng trong các ngành công nghiệp

Trong ngành dầu khí, mặt bích được dùng cho đường ống dẫn dầu thô, khí tự nhiên và hệ thống xử lý trung gian. Ngành hóa chất yêu cầu vật liệu chống ăn mòn cao để đảm bảo an toàn lưu trữ và vận chuyển. Trong xây dựng và HVAC, mặt bích giúp kết nối hệ thống nước, hơi và điều hòa không khí.

Các nhà máy điện và lò hơi công nghiệp cũng sử dụng rộng rãi để đảm bảo độ kín trong môi trường nhiệt độ cao.

Tiêu chí lựa chọn mặt bích phù hợp

Tiêu chuẩn kỹ thuật

Sản phẩm phải tuân theo tiêu chuẩn như ASME B16.5, DIN hoặc JIS để đảm bảo đồng bộ kích thước và cấp áp lực. Lựa chọn sai tiêu chuẩn có thể gây rò rỉ hoặc không lắp ghép được.

Áp suất và nhiệt độ vận hành

Cấp áp lực như Class 150, 300 hoặc PN16, PN25 cần phù hợp với áp suất hệ thống. Đồng thời, nhiệt độ làm việc ảnh hưởng trực tiếp đến vật liệu lựa chọn.

Xu hướng phát triển trong sản xuất mặt bích

Công nghệ gia công CNC và vật liệu hợp kim mới đang nâng cao độ chính xác và độ bền sản phẩm. Ngoài ra, xu hướng tối ưu trọng lượng nhưng vẫn đảm bảo chịu lực đang được nhiều nhà sản xuất áp dụng nhằm giảm chi phí vận chuyển và lắp đặt.

Kết luận

Việc hiểu rõ cấu tạo, phân loại và tiêu chuẩn kỹ thuật giúp lựa chọn chính xác giải pháp kết nối cho từng hệ thống. Một quyết định đúng ngay từ đầu sẽ giúp giảm chi phí bảo trì, tăng tuổi thọ và đảm bảo an toàn vận hành lâu dài. Trong mọi hệ thống công nghiệp, đầu tư đúng tiêu chuẩn cho mặt bích là yếu tố nền tảng để duy trì hiệu suất ổn định và bền vững.
