Lap Joint Pipe Flange: Tìm hiểu và ứng dụng

Lap joint pipe flange là một trong những dòng mặt bích được sử dụng phổ biến trong các hệ thống ống dẫn yêu cầu tính linh hoạt cao và dễ bảo trì. Với thiết kế đặc biệt cho phép vòng bích xoay tự do quanh stub end, loại mặt bích này giúp việc căn chỉnh bu lông trở nên đơn giản hơn so với nhiều dòng mặt bích truyền thống. Nhờ đặc tính này, lap joint pipe flange thường được ứng dụng trong hệ thống đường ống công nghiệp, hóa chất, dầu khí và xử lý nước, nơi việc tháo lắp và thay thế cần diễn ra nhanh chóng.

Tổng quan về lap joint pipe flange

Định nghĩa và đặc điểm cơ bản

Lap joint pipe flange là loại mặt bích không được hàn trực tiếp vào ống mà sử dụng kết hợp với một đoạn stub end. Phần stub end được hàn vào ống, còn vòng bích sẽ trượt qua stub end và có thể xoay tự do để căn chỉnh vị trí bu lông.

Thiết kế này giúp giảm yêu cầu về độ chính xác khi lắp đặt, đặc biệt hữu ích trong các hệ thống có đường kính lớn hoặc không gian lắp đặt hạn chế. Đồng thời, khi cần thay thế mặt bích, người dùng chỉ cần thay vòng bích mà không phải cắt bỏ toàn bộ mối hàn.

Sự phát triển và ứng dụng hiện đại

Ban đầu, loại mặt bích này được phát triển nhằm phục vụ hệ thống cần tháo lắp thường xuyên. Theo thời gian, công nghệ gia công chính xác và vật liệu chịu lực cao đã giúp cải thiện đáng kể khả năng chịu áp suất và độ bền của sản phẩm.

Cấu tạo và nguyên lý hoạt động

Cấu tạo của lap joint pipe flange

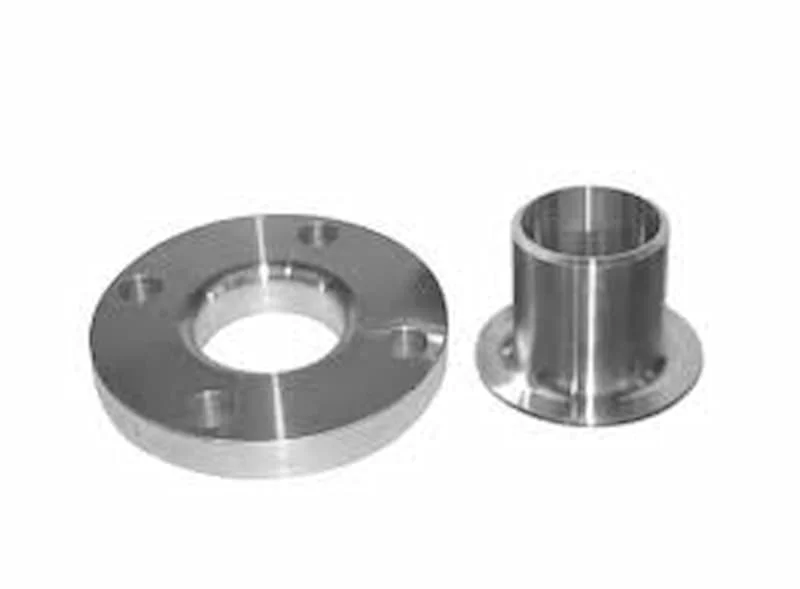

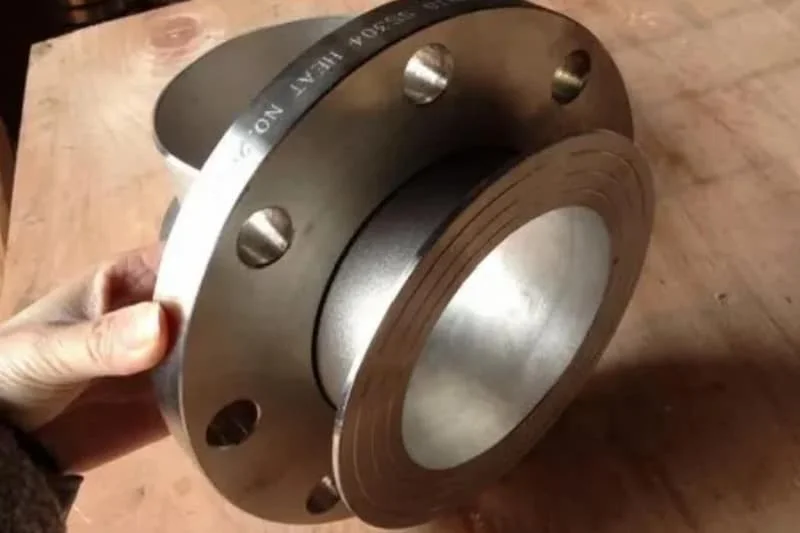

Cấu trúc gồm hai thành phần chính là stub end và vòng bích rời. Stub end được hàn trực tiếp vào đầu ống, tạo bề mặt tiếp xúc với gioăng. Vòng bích bao quanh stub end, giữ vai trò liên kết với mặt bích đối diện thông qua bu lông.

Vật liệu thường sử dụng là thép carbon, inox 304 hoặc inox 316 tùy môi trường làm việc. Trong môi trường ăn mòn cao, stub end thường làm từ inox, trong khi vòng bích có thể dùng thép carbon để tối ưu chi phí.

Nguyên lý vận hành và làm kín

Khi siết bu lông, lực ép được truyền qua vòng bích xuống stub end và gioăng, tạo độ kín khít cho mối nối. Vòng bích không chịu áp lực trực tiếp từ lưu chất, do đó có thể sử dụng vật liệu khác với stub end nhằm giảm chi phí đầu tư.

Ưu điểm và hạn chế

Ưu điểm nổi bật

Tính linh hoạt cao giúp căn chỉnh dễ dàng khi lắp đặt. Thiết kế rời cho phép thay thế riêng từng phần, giảm chi phí bảo trì. Ngoài ra, việc kết hợp vật liệu khác nhau giữa stub end và vòng bích giúp tối ưu ngân sách trong môi trường ăn mòn.

Nhược điểm cần lưu ý

So với weld neck flange, loại mặt bích này có độ cứng thấp hơn và không phù hợp với hệ thống áp suất hoặc nhiệt độ quá cao. Việc sử dụng sai điều kiện có thể làm giảm tuổi thọ và độ an toàn của hệ thống.

Ứng dụng trong các ngành công nghiệp

Trong ngành dầu khí, sản phẩm được sử dụng cho các hệ thống yêu cầu tháo lắp thường xuyên để kiểm tra hoặc bảo trì. Trong ngành hóa chất, khả năng kết hợp vật liệu chống ăn mòn giúp tối ưu chi phí mà vẫn đảm bảo an toàn.

So sánh với các loại mặt bích khác

So với weld neck flange, lap joint pipe flange linh hoạt hơn nhưng khả năng chịu áp lực kém hơn. So với slip-on flange, loại này cho phép thay thế và bảo trì thuận tiện hơn nhờ cấu trúc rời.

Hướng dẫn lựa chọn và bảo trì

Tiêu chí lựa chọn

Cần xác định chính xác áp suất vận hành, nhiệt độ và loại lưu chất. Trong môi trường ăn mòn, nên chọn stub end inox kết hợp vòng bích thép carbon để cân bằng chi phí và độ bền.

Bảo trì định kỳ

Nên kiểm tra độ kín, tình trạng gioăng và độ siết bu lông định kỳ. Thay thế stub end khi có dấu hiệu ăn mòn hoặc biến dạng để đảm bảo an toàn vận hành.

Kết luận

Với thiết kế linh hoạt và khả năng tối ưu chi phí, đây là giải pháp phù hợp cho nhiều hệ thống yêu cầu bảo trì thường xuyên và điều kiện vận hành trung bình. Tuy nhiên, cần cân nhắc giới hạn áp suất và nhiệt độ trước khi sử dụng. Để đảm bảo độ bền và hiệu quả lâu dài, nên lựa chọn đúng tiêu chuẩn kỹ thuật khi triển khai lap joint pipe flange.
