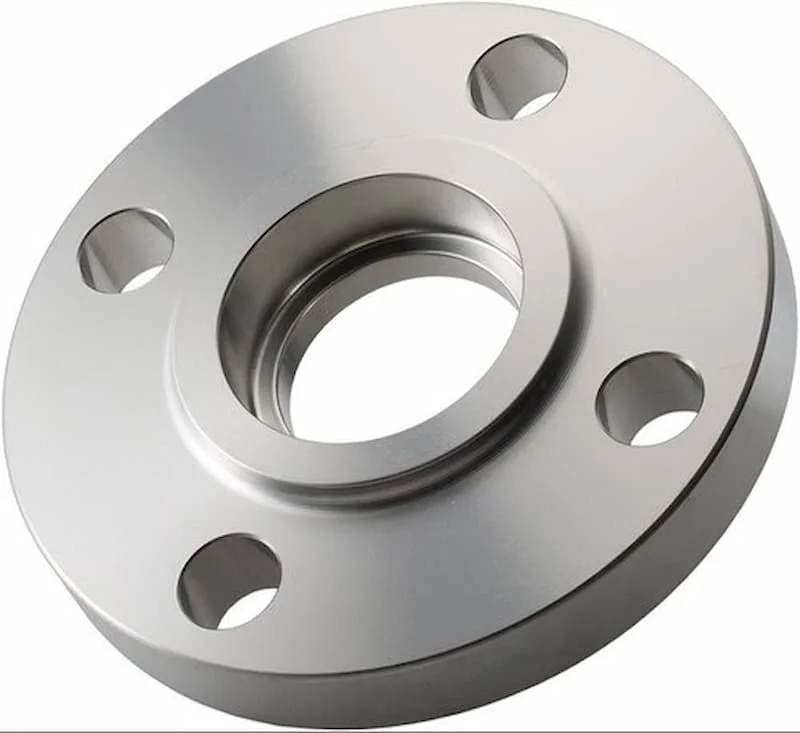

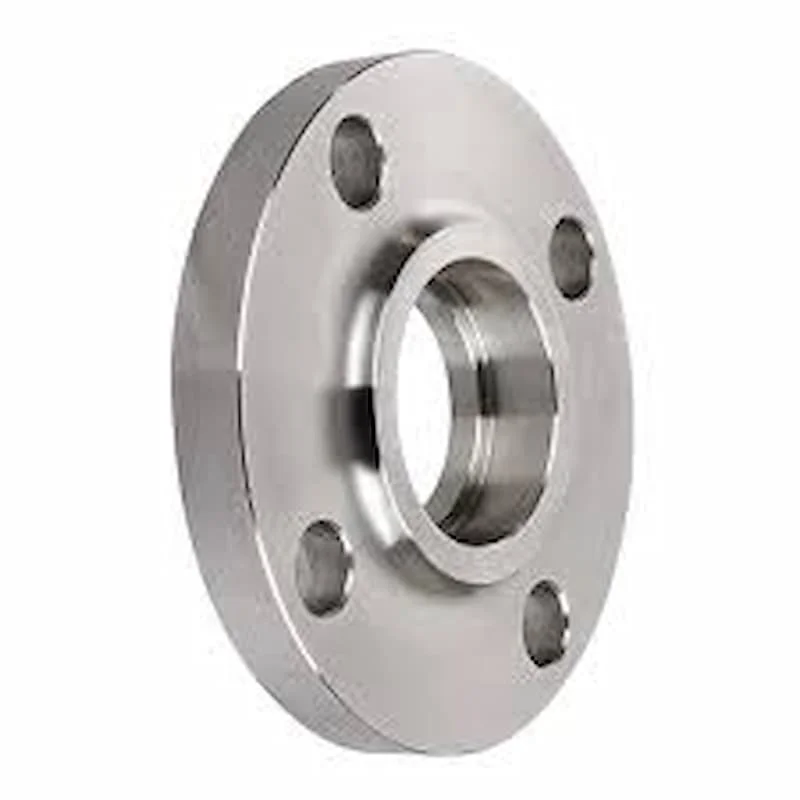

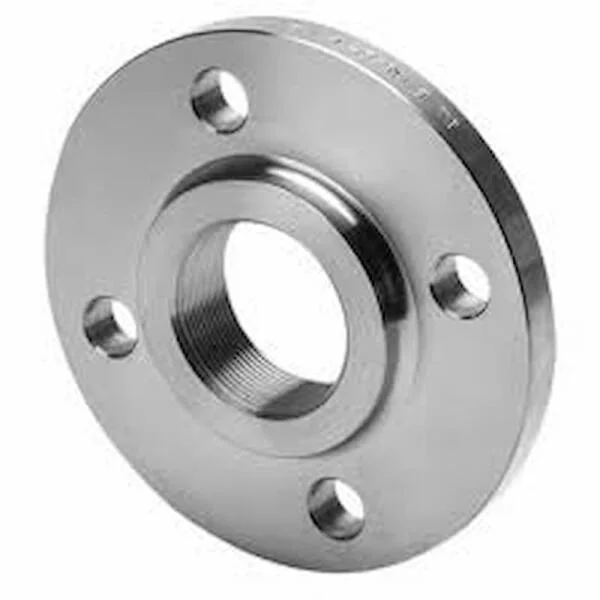

Khái niệm về Flange S.W.R.F

Flange S.W.R.F là một trong những dòng mặt bích được sử dụng phổ biến trong hệ thống đường ống áp suất cao và đường ống kích thước nhỏ. Tên gọi này là viết tắt của Socket Weld Raised Face Flange, tức mặt bích hàn lồng có bề mặt nhô cao. Với thiết kế đặc biệt cho phép hàn ống vào phần socket bên trong, sản phẩm này mang lại độ kín khít cao, khả năng chịu áp lực tốt và đảm bảo an toàn cho hệ thống vận hành liên tục. Nhờ những ưu điểm đó, Flange S.W.R.F được ứng dụng rộng rãi trong ngành dầu khí, hóa chất, năng lượng và nhiều lĩnh vực công nghiệp khác.

Tổng quan về Flange S.W.R.F

Định nghĩa và nguyên lý kết nối

Flange S.W.R.F là loại mặt bích được thiết kế với phần lỗ trong dạng socket, cho phép ống được đưa vào và hàn cố định tại vị trí tiếp xúc. Không giống mặt bích hàn cổ, loại này phù hợp với đường ống có đường kính nhỏ và yêu cầu áp suất cao.

Bề mặt Raised Face giúp tập trung lực siết bu lông vào khu vực gioăng làm kín, tăng khả năng chống rò rỉ. Khi siết bu lông, lực ép được phân bố đều lên bề mặt nhô cao, đảm bảo độ kín trong quá trình vận hành.

Lịch sử phát triển và tiêu chuẩn hóa

Loại mặt bích này được phát triển nhằm đáp ứng yêu cầu kết nối chắc chắn cho hệ thống áp suất cao nhưng đường kính nhỏ. Theo thời gian, tiêu chuẩn hóa theo ASME B16.5 đã giúp sản phẩm đạt độ chính xác cao về kích thước và khả năng chịu tải, đáp ứng các yêu cầu kỹ thuật khắt khe.

Cấu tạo và đặc điểm kỹ thuật

Cấu tạo của Flange S.W.R.F

Sản phẩm gồm phần thân mặt bích, phần socket hàn và bề mặt Raised Face. Phần socket được gia công chính xác để vừa khít với đường kính ngoài của ống. Sau khi đưa ống vào, thợ hàn sẽ thực hiện hàn tại mép tiếp xúc để cố định.

Vật liệu chế tạo thường là thép carbon A105, inox 304 hoặc 316 tùy môi trường làm việc. Với môi trường ăn mòn cao hoặc nhiệt độ lớn, inox và hợp kim chịu nhiệt được ưu tiên lựa chọn.

Khả năng chịu áp suất và nhiệt độ

Flange S.W.R.F thường được sản xuất theo các cấp áp lực như Class 150, 300, 600 hoặc cao hơn. Khả năng chịu nhiệt và áp suất phụ thuộc vào vật liệu và cấp áp lực. Thiết kế này phù hợp hệ thống hơi nóng, dầu áp suất cao và khí nén.

Ứng dụng trong các ngành công nghiệp

Ngành dầu khí và năng lượng

Trong ngành dầu khí, sản phẩm được dùng để kết nối đường ống dẫn nhiên liệu, khí nén và hệ thống xử lý trung gian. Độ kín cao và khả năng chịu áp suất lớn giúp đảm bảo an toàn trong môi trường làm việc khắc nghiệt.

Ngành hóa chất và sản xuất công nghiệp

Hệ thống vận chuyển hóa chất thường yêu cầu độ kín tuyệt đối để tránh rò rỉ. Flange S.W.R.F đáp ứng tốt yêu cầu này, đặc biệt khi sử dụng vật liệu inox chống ăn mòn.

Ưu điểm và hạn chế

Ưu điểm nổi bật

Thiết kế socket weld giúp giảm nguy cơ rò rỉ so với mặt bích ren. Bề mặt Raised Face tăng hiệu quả làm kín. Kết cấu chắc chắn phù hợp hệ thống áp suất cao và không gian lắp đặt hạn chế.

Hạn chế cần lưu ý

Việc hàn yêu cầu kỹ thuật chính xác để tránh nứt hoặc sai lệch. Ngoài ra, không phù hợp với đường ống có đường kính lớn do hạn chế về cấu trúc và chi phí.

Quy trình lắp đặt và bảo trì

Các bước lắp đặt cơ bản

Cần vệ sinh sạch đầu ống trước khi đưa vào socket. Giữ khoảng hở nhỏ giữa đáy socket và đầu ống để bù giãn nở nhiệt. Sau khi hàn hoàn tất, kiểm tra mối hàn và siết bu lông theo trình tự đối xứng.

Kiểm tra và bảo trì định kỳ

Nên kiểm tra độ kín, tình trạng mối hàn và lực siết bu lông định kỳ. Trong môi trường nhiệt độ cao, cần đánh giá độ biến dạng vật liệu để kịp thời thay thế.

Kết luận

Với khả năng chịu áp suất cao, độ kín vượt trội và thiết kế tối ưu cho đường ống nhỏ, đây là lựa chọn phù hợp cho nhiều hệ thống công nghiệp hiện đại. Việc lựa chọn đúng vật liệu, cấp áp lực và lắp đặt đúng kỹ thuật sẽ đảm bảo vận hành an toàn lâu dài. Để tối ưu hiệu suất và giảm thiểu rủi ro rò rỉ trong môi trường nhiệt độ cao, doanh nghiệp nên áp dụng đúng tiêu chuẩn khi sử dụng Flange S.W.R.F.
