SDNR Globe Valve là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

SDNR Globe Valves (Screw Down Non-Return Globe Valve) là loại van cầu kết hợp chức năng van một chiều, cho phép đóng mở dòng lưu chất bằng tay đồng thời tự động ngăn dòng chảy ngược khi áp suất thay đổi. Đây là thiết bị được sử dụng phổ biến trong hệ thống hơi nước, dầu nóng, nước cấp lò hơi, hàng hải, nhà máy điện, hóa chất và nhiều ngành công nghiệp yêu cầu vừa kiểm soát dòng chảy vừa bảo vệ thiết bị khỏi hiện tượng hồi lưu. So với việc lắp riêng một van cầu và một van một chiều, SDNR Globe Valve giúp tiết kiệm không gian, giảm số lượng phụ kiện và tối ưu chi phí đầu tư.

Nhờ thiết kế tích hợp hai chức năng trong cùng một thiết bị, SDNR Globe Valve được đánh giá cao về tính linh hoạt, độ an toàn và khả năng vận hành ổn định trong điều kiện áp suất cũng như nhiệt độ cao. Đây là dòng van đặc biệt được sử dụng nhiều trên các hệ thống đường ống tàu biển, trạm bơm, hệ thống hơi công nghiệp và các dây chuyền sản xuất liên tục.

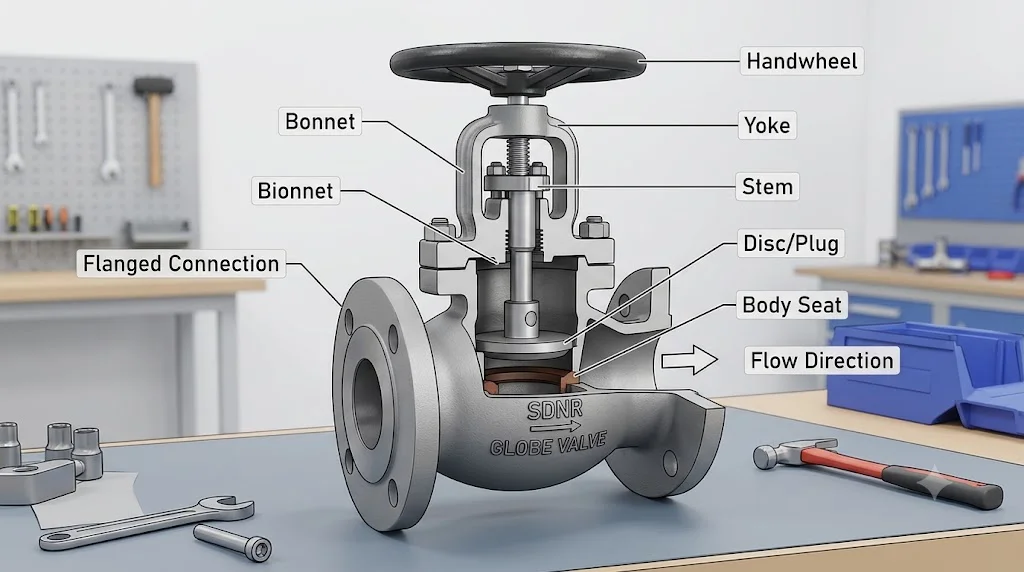

SDNR Globe Valve là gì?

SDNR là viết tắt của cụm từ Screw Down Non-Return, trong đó Screw Down thể hiện chức năng đóng mở bằng tay thông qua tay quay và trục ren, còn Non-Return thể hiện khả năng tự động ngăn dòng chảy ngược giống như van một chiều. Vì vậy, SDNR Globe Valve là sự kết hợp giữa van cầu (Globe Valve) và van một chiều (Check Valve) trong cùng một thân van.

Trong điều kiện vận hành bình thường, người sử dụng có thể đóng hoặc mở van bằng tay quay giống như một van cầu thông thường. Khi van ở trạng thái mở và dòng lưu chất chảy đúng chiều, đĩa van sẽ được nâng lên cho phép lưu chất đi qua. Nếu xuất hiện hiện tượng dòng chảy đảo chiều, đĩa van sẽ tự động hạ xuống dưới tác động của áp suất ngược để ngăn lưu chất quay trở lại, từ đó bảo vệ máy bơm, lò hơi hoặc các thiết bị phía trước.

Chính nhờ nguyên lý hoạt động đặc biệt này mà SDNR Globe Valve được sử dụng trong những hệ thống yêu cầu độ an toàn cao, đặc biệt tại các vị trí mà dòng chảy ngược có thể gây hư hỏng thiết bị hoặc ảnh hưởng đến quá trình sản xuất.

Ưu điểm của SDNR Globe Valves

Tích hợp hai chức năng trong một thiết bị

Ưu điểm nổi bật nhất của SDNR Globe Valves là khả năng vừa thực hiện chức năng đóng mở dòng lưu chất như van cầu, vừa tự động ngăn dòng chảy ngược giống van một chiều. Nhờ đó, hệ thống không cần lắp đặt thêm một van check riêng biệt, giúp giảm số lượng thiết bị trên đường ống và tối ưu không gian lắp đặt. Điều này đặc biệt có ý nghĩa trong các phòng máy, khoang tàu hoặc khu vực có diện tích hạn chế. Việc tích hợp hai chức năng cũng giúp giảm chi phí đầu tư và đơn giản hóa quá trình bảo trì.

Bảo vệ thiết bị hiệu quả

Dòng chảy ngược có thể gây hư hỏng nghiêm trọng cho máy bơm, lò hơi, bộ trao đổi nhiệt và nhiều thiết bị công nghiệp khác. SDNR Globe Valve sẽ tự động đóng khi áp suất phía sau lớn hơn phía trước, từ đó ngăn lưu chất quay trở lại hệ thống. Điều này giúp giảm nguy cơ búa nước, hạn chế rung động đường ống và bảo vệ toàn bộ hệ thống khỏi các sự cố không mong muốn. Đây là lý do SDNR Globe Valve thường được lắp đặt ngay sau máy bơm hoặc trên đường cấp nước lò hơi.

Độ kín cao

Nhờ thiết kế theo nguyên lý của van cầu, SDNR Globe Valve có khả năng làm kín rất tốt khi ở trạng thái đóng. Đĩa van và bề mặt làm kín được gia công chính xác, kết hợp với các vật liệu chịu nhiệt và chịu áp lực cao giúp hạn chế tối đa hiện tượng rò rỉ. Điều này giúp nâng cao hiệu quả vận hành, giảm thất thoát lưu chất và bảo đảm an toàn đối với các hệ thống sử dụng hơi nóng hoặc hóa chất.

Làm việc ổn định trong điều kiện khắc nghiệt

SDNR Globe Valve thường được chế tạo từ gang, gang dẻo, thép đúc hoặc inox với khả năng chịu nhiệt và chịu áp lực cao. Thiết bị có thể làm việc ổn định trong môi trường hơi nước bão hòa, dầu nóng hoặc các hệ thống có áp suất lớn trong thời gian dài. Đây là ưu điểm giúp SDNR Globe Valve được ứng dụng rộng rãi trong các nhà máy điện, nhà máy hóa chất và hệ thống tàu biển.

Tiết kiệm chi phí bảo trì

Do chỉ sử dụng một thiết bị thay cho hai loại van riêng biệt nên số lượng mối nối trên đường ống cũng được giảm xuống. Điều này không chỉ hạn chế nguy cơ rò rỉ mà còn giúp công tác bảo trì, kiểm tra và thay thế phụ tùng trở nên đơn giản hơn. Về lâu dài, người sử dụng có thể tiết kiệm đáng kể chi phí bảo dưỡng và thời gian dừng hệ thống.

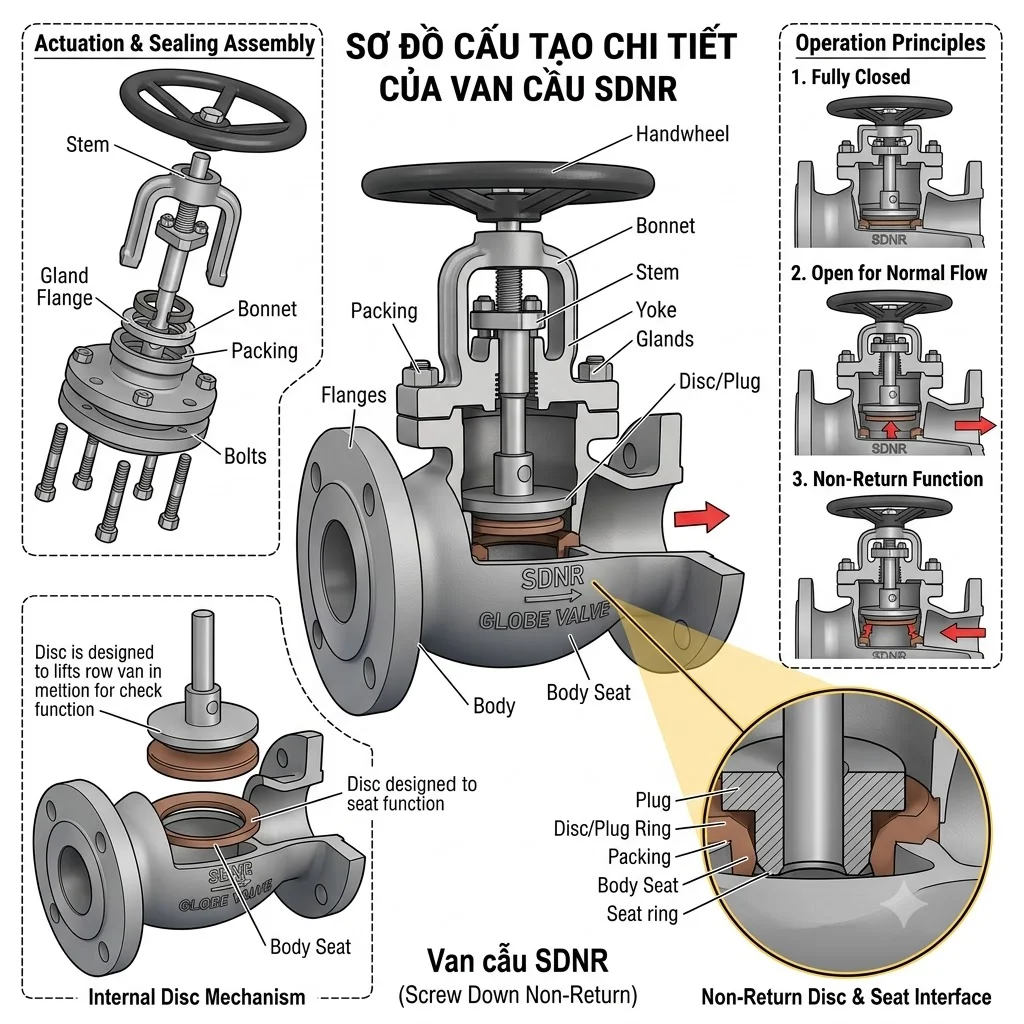

Cấu tạo của SDNR Globe Valve

Thân van

Thân van là bộ phận chịu áp lực chính và thường được chế tạo từ gang, gang cầu, thép carbon hoặc inox. Thiết kế thân van theo dạng chữ Y hoặc chữ Z giúp tối ưu dòng chảy và bảo đảm khả năng chịu áp suất cao. Bề mặt thân van có thể được sơn epoxy hoặc xử lý chống ăn mòn nhằm kéo dài tuổi thọ trong môi trường làm việc khắc nghiệt.

Đĩa van

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng mở và ngăn dòng chảy ngược. Khi dòng lưu chất đi đúng chiều, đĩa van được nâng lên để cho phép lưu chất đi qua. Khi dòng chảy đảo chiều, đĩa van sẽ tự động hạ xuống nhờ áp lực ngược, tạo thành cơ chế van một chiều mà không cần bất kỳ tác động nào từ người vận hành.

Trục van

Trục van kết nối tay quay với đĩa van và truyền chuyển động đóng mở của người vận hành. Bộ phận này thường được chế tạo từ inox hoặc thép hợp kim nhằm tăng khả năng chịu lực và chống ăn mòn. Thiết kế ren chính xác giúp quá trình đóng mở diễn ra nhẹ nhàng và ổn định.

Nắp van

Nắp van bảo vệ toàn bộ cơ cấu truyền động bên trong và cho phép tháo lắp để bảo trì khi cần thiết. Đây cũng là bộ phận giúp duy trì độ kín giữa thân van và môi trường bên ngoài trong suốt quá trình vận hành.

Tay quay

Tay quay giúp người vận hành đóng hoặc mở van theo nhu cầu sử dụng. Thiết kế dạng vô lăng tạo mô-men xoắn lớn, giúp thao tác nhẹ nhàng ngay cả khi hệ thống có áp suất cao.

Nguyên lý hoạt động của SDNR Globe Valve

SDNR Globe Valve hoạt động dựa trên sự kết hợp giữa cơ cấu điều khiển bằng tay và cơ chế tự động ngăn dòng chảy ngược. Khi người vận hành xoay tay quay để mở van, trục van sẽ nâng đĩa van lên khỏi bệ van, tạo điều kiện cho lưu chất đi qua theo đúng chiều thiết kế. Trong trạng thái này, van hoạt động giống như một van cầu thông thường.

Nếu áp suất phía sau tăng lên hoặc xuất hiện dòng chảy ngược, lực của lưu chất sẽ tác động lên đĩa van và ép đĩa van trở lại vị trí đóng. Quá trình này diễn ra hoàn toàn tự động mà không cần sự can thiệp của người vận hành, giúp ngăn dòng lưu chất quay trở lại và bảo vệ các thiết bị phía trước. Chính nhờ cơ chế này mà SDNR Globe Valve được sử dụng rộng rãi trong các hệ thống yêu cầu độ an toàn cao.

Các loại SDNR Globe Valve phổ biến

SDNR Globe Valve thân gang

Đây là dòng sản phẩm phổ biến trong các hệ thống cấp nước, HVAC và PCCC. Van có giá thành hợp lý, khả năng chịu áp lực tốt và phù hợp với môi trường nước sạch hoặc nước kỹ thuật.

SDNR Globe Valve thân thép

Van thép được sử dụng trong hệ thống hơi nóng, dầu truyền nhiệt và các ứng dụng có nhiệt độ cao. Khả năng chịu áp suất và chịu nhiệt vượt trội giúp sản phẩm đáp ứng yêu cầu của nhiều ngành công nghiệp nặng.

SDNR Globe Valve inox

Dòng van inox có khả năng chống ăn mòn rất tốt nên thường được sử dụng trong ngành thực phẩm, hóa chất, dược phẩm và môi trường nước biển. Inox 304 và inox 316 là hai vật liệu phổ biến nhất hiện nay.

SDNR Globe Valve nối mặt bích

Đây là kiểu kết nối được sử dụng nhiều nhất trong công nghiệp nhờ khả năng chịu áp lực cao, dễ bảo trì và đáp ứng nhiều tiêu chuẩn như JIS, DIN, ANSI hoặc BS.

Ứng dụng của SDNR Globe Valve

Hệ thống lò hơi

SDNR Globe Valve được lắp đặt trên đường cấp nước và đường hơi nhằm kiểm soát dòng lưu chất đồng thời ngăn nước hoặc hơi quay ngược về hệ thống. Điều này giúp bảo vệ lò hơi và duy trì áp suất ổn định trong quá trình vận hành.

Hệ thống tàu biển

Trong ngành hàng hải, SDNR Globe Valve là loại van tiêu chuẩn được sử dụng trên các hệ thống nước biển, nước làm mát, nhiên liệu và hơi. Thiết bị giúp tiết kiệm không gian lắp đặt và nâng cao độ an toàn cho toàn bộ hệ thống đường ống trên tàu.

Hệ thống máy bơm

Van được lắp ngay sau máy bơm để ngăn dòng chảy ngược khi máy dừng hoạt động. Điều này giúp giảm nguy cơ búa nước, bảo vệ cánh bơm và kéo dài tuổi thọ của thiết bị.

Nhà máy điện và hóa chất

Các hệ thống có áp suất và nhiệt độ cao thường sử dụng SDNR Globe Valve để kiểm soát dòng hơi, dầu nóng hoặc hóa chất. Thiết bị đáp ứng tốt yêu cầu làm việc liên tục trong môi trường khắc nghiệt.

Bảng giá SDNR Globe Valve tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo thương hiệu, vật liệu, áp suất, tiêu chuẩn kết nối và thời điểm mua hàng.

FAQ – Câu hỏi thường gặp về SDNR Globe Valves

SDNR Globe Valves là gì?

SDNR Globe Valve là loại van cầu tích hợp chức năng van một chiều, cho phép đóng mở bằng tay và tự động ngăn dòng chảy ngược khi áp suất thay đổi. Thiết bị thường được sử dụng trong hệ thống hơi, nước, dầu và nhiều ứng dụng công nghiệp. Đây là giải pháp giúp tiết kiệm không gian và nâng cao độ an toàn cho hệ thống đường ống.

SDNR Globe Valves khác gì Globe Valve thông thường?

Globe Valve thông thường chỉ có chức năng đóng mở hoặc điều tiết lưu lượng. Trong khi đó, SDNR Globe Valve ngoài chức năng đóng mở còn có khả năng tự động ngăn dòng chảy ngược như một van một chiều. Điều này giúp bảo vệ thiết bị và giảm số lượng van cần lắp đặt trên hệ thống.

SDNR Globe Valves thường được sử dụng ở đâu?

Thiết bị được sử dụng nhiều trong hệ thống lò hơi, tàu biển, trạm bơm, nhà máy điện, hóa chất và các hệ thống hơi công nghiệp. Những môi trường này thường yêu cầu khả năng kiểm soát dòng chảy và ngăn hồi lưu trong cùng một thiết bị. Nhờ đó, SDNR Globe Valve trở thành lựa chọn phổ biến trong các hệ thống có yêu cầu kỹ thuật cao.

SDNR Globe Valve có điều tiết lưu lượng được không?

Có. Vì được thiết kế theo nguyên lý của van cầu nên SDNR Globe Valve có thể điều tiết lưu lượng ở mức độ nhất định. Tuy nhiên, cần lựa chọn đúng chủng loại và điều kiện vận hành để đạt hiệu quả tối ưu cũng như kéo dài tuổi thọ của van.

Mua SDNR Globe Valve chính hãng ở đâu?

Người dùng nên lựa chọn các nhà cung cấp van công nghiệp uy tín có đầy đủ chứng nhận CO, CQ và tài liệu kỹ thuật. Sản phẩm chính hãng sẽ bảo đảm chất lượng, khả năng làm việc ổn định và chế độ bảo hành rõ ràng. Điều này giúp doanh nghiệp yên tâm trong quá trình vận hành và bảo trì hệ thống.

Kết luận

SDNR Globe Valves là giải pháp tối ưu cho các hệ thống yêu cầu đồng thời khả năng đóng mở dòng lưu chất và ngăn dòng chảy ngược. Với thiết kế tích hợp hai chức năng trong cùng một thiết bị, sản phẩm giúp tiết kiệm không gian lắp đặt, giảm chi phí đầu tư và nâng cao độ an toàn cho toàn bộ hệ thống. Nhờ khả năng làm việc ổn định trong môi trường áp suất và nhiệt độ cao, SDNR Globe Valves được ứng dụng rộng rãi trong ngành hàng hải, lò hơi, nhà máy điện, hóa chất và nhiều lĩnh vực công nghiệp khác. Nếu cần một thiết bị vừa kiểm soát dòng chảy vừa bảo vệ hệ thống hiệu quả thì SDNR Globe Valves là lựa chọn đáng tin cậy.
