Ball Valve DN20 là gì? Cấu tạo, ưu điểm, ứng dụng và cách lựa chọn phù hợp

Ball Valve DN20 là dòng van bi DN20 (3/4 inch) được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống có đường kính danh nghĩa DN20, tương đương khoảng 20 mm hoặc 3/4 inch theo tiêu chuẩn quốc tế. Đây là một trong những kích thước được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt, đường ống khí nén, HVAC, PCCC, xử lý nước và nhiều dây chuyền sản xuất công nghiệp. Với cơ cấu đóng mở bằng viên bi có lỗ xuyên tâm và góc xoay chỉ 90 độ, Ball Valve DN 20 cho phép thao tác nhanh, vận hành nhẹ nhàng và đạt độ kín gần như tuyệt đối.

Không chỉ nổi bật bởi thiết kế nhỏ gọn và dễ lắp đặt, Ball Valve DN 20 còn được sản xuất từ nhiều loại vật liệu như đồng, inox, thép carbon và nhựa PVC để đáp ứng các điều kiện làm việc khác nhau. Nhờ khả năng chịu áp lực tốt, tuổi thọ cao và chi phí đầu tư hợp lý, đây là một trong những loại van được sử dụng nhiều nhất trong cả dân dụng lẫn công nghiệp.

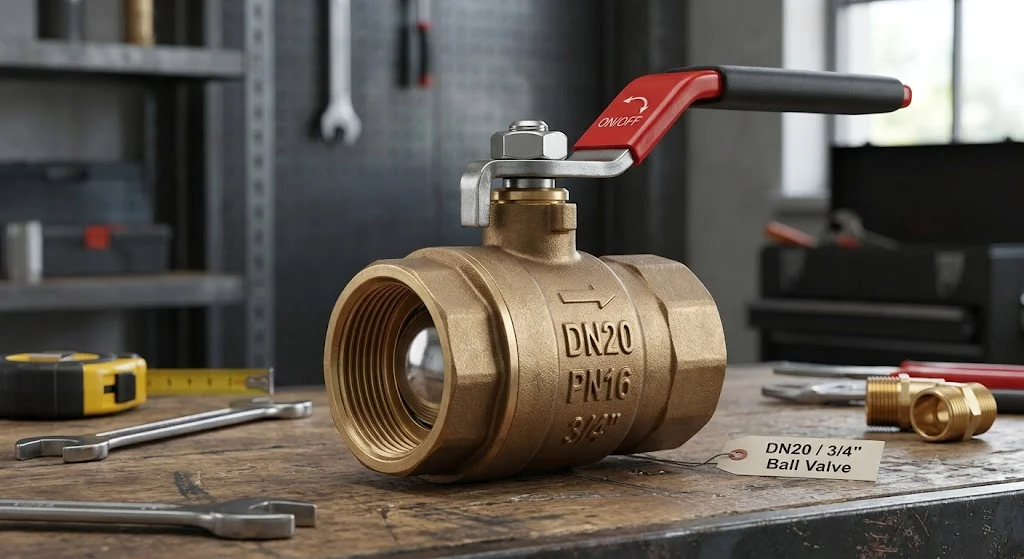

Ball Valve DN 20 là gì?

Ball Valve DN 20 là loại van bi có kích thước danh nghĩa DN20, sử dụng viên bi rỗng được khoan lỗ xuyên tâm để điều khiển dòng lưu chất. Khi tay gạt hoặc bộ truyền động xoay viên bi một góc 90 độ, lỗ xuyên tâm sẽ nằm song song hoặc vuông góc với hướng dòng chảy để thực hiện chức năng mở hoặc đóng van. Cơ cấu hoạt động đơn giản nhưng mang lại hiệu quả rất cao, giúp van có tốc độ đóng mở nhanh và giảm tối đa tổn thất áp suất trong hệ thống.

Kích thước DN20 tương ứng với đường kính danh nghĩa khoảng 20 mm và thường được sử dụng trên các đường ống 3/4 inch. Đây là kích thước rất phổ biến trong hệ thống cấp nước gia đình, hệ thống điều hòa, khí nén, máy bơm, thiết bị xử lý nước và nhiều dây chuyền công nghiệp có lưu lượng trung bình.

Ưu điểm của Ball Valve DN 20

Đóng mở nhanh chỉ với góc xoay 90 độ

Ưu điểm nổi bật nhất của Ball Valve DN 20 là khả năng đóng hoặc mở hoàn toàn chỉ bằng một thao tác xoay tay gạt 90 độ. So với van cổng hoặc van cầu phải xoay nhiều vòng để vận hành, van bi giúp tiết kiệm đáng kể thời gian thao tác và đặc biệt phù hợp với những hệ thống cần đóng mở thường xuyên. Thiết kế này cũng giúp giảm lực vận hành, mang lại sự thuận tiện cho người sử dụng và nâng cao hiệu quả vận hành của toàn bộ hệ thống.

Độ kín gần như tuyệt đối

Ball Valve DN 20 sử dụng viên bi được gia công chính xác kết hợp với gioăng làm kín bằng PTFE, Teflon hoặc các vật liệu chuyên dụng khác nhằm tạo khả năng làm kín rất cao. Khi van ở trạng thái đóng, viên bi sẽ ép sát vào gioăng giúp ngăn chặn gần như hoàn toàn hiện tượng rò rỉ lưu chất. Điều này đặc biệt quan trọng đối với các hệ thống dẫn khí nén, hơi, hóa chất hoặc các lưu chất có giá trị cao cần hạn chế thất thoát.

Tổn thất áp suất rất thấp

Khi Ball Valve DN 20 được mở hoàn toàn, lỗ xuyên tâm của viên bi có đường kính gần bằng đường kính trong của đường ống nên lưu chất đi qua gần như không gặp vật cản. Điều này giúp giảm tổn thất áp suất, duy trì lưu lượng ổn định và nâng cao hiệu suất làm việc của hệ thống. Đây là ưu điểm khiến van bi được sử dụng phổ biến hơn nhiều loại van khác trong các hệ thống cần lưu lượng lớn.

Độ bền cao và tuổi thọ lâu dài

Ball Valve DN 20 được sản xuất từ nhiều loại vật liệu như đồng mạ niken, inox 304, inox 316, thép carbon hoặc nhựa PVC tùy theo từng môi trường làm việc. Các vật liệu này có khả năng chịu áp lực, chống ăn mòn và chống mài mòn rất tốt, giúp van hoạt động ổn định trong nhiều năm. Nếu được lựa chọn đúng chủng loại và bảo trì định kỳ, tuổi thọ của Ball Valve DN 20 có thể kéo dài hàng chục năm mà vẫn duy trì khả năng làm kín hiệu quả.

Chi phí đầu tư hợp lý

So với hiệu quả sử dụng và độ bền mang lại, Ball Valve DN 20 có mức giá khá cạnh tranh. Sản phẩm có nhiều lựa chọn từ các dòng van dân dụng đến van công nghiệp cao cấp, phù hợp với nhiều mức ngân sách khác nhau. Đây là một trong những lý do khiến Ball Valve DN 20 luôn nằm trong nhóm thiết bị được sử dụng nhiều nhất trên thị trường hiện nay.

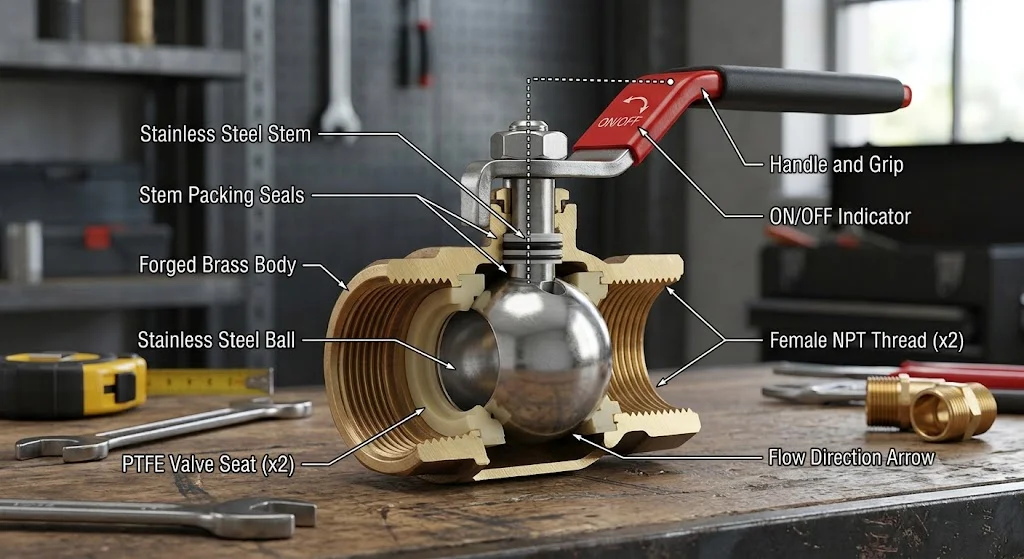

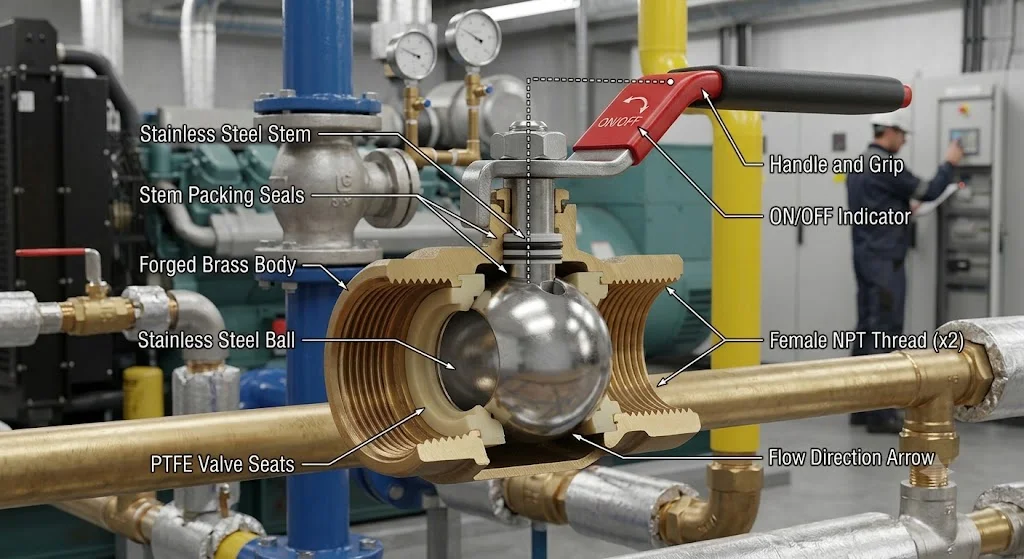

Cấu tạo của Ball Valve DN 20

Thân van

Thân van là bộ phận chịu áp lực chính và kết nối trực tiếp với hệ thống đường ống. Tùy theo môi trường sử dụng, thân van có thể được chế tạo từ đồng, inox, thép carbon hoặc nhựa PVC. Thiết kế chắc chắn giúp thiết bị chịu được áp suất cao và bảo đảm độ bền trong quá trình vận hành lâu dài.

Viên bi

Viên bi là bộ phận quan trọng nhất của Ball Valve DN 20. Chi tiết này được gia công với độ chính xác cao và khoan lỗ xuyên tâm để điều khiển dòng lưu chất. Bề mặt viên bi thường được đánh bóng nhằm giảm ma sát, tăng khả năng làm kín và kéo dài tuổi thọ của gioăng.

Trục van

Trục van kết nối tay gạt với viên bi và truyền chuyển động xoay khi người vận hành thao tác. Bộ phận này thường được chế tạo từ inox nhằm tăng khả năng chống gỉ và chịu lực tốt. Thiết kế chính xác giúp viên bi xoay nhẹ nhàng và ổn định trong suốt quá trình sử dụng.

Gioăng làm kín

Gioăng làm kín có nhiệm vụ ngăn rò rỉ giữa viên bi và thân van. Các vật liệu phổ biến gồm PTFE, Teflon, EPDM hoặc Viton, tùy theo môi trường làm việc và loại lưu chất. Chất lượng của gioăng ảnh hưởng trực tiếp đến khả năng làm kín và tuổi thọ của Ball Valve DN 20.

Tay gạt hoặc bộ truyền động

Ball Valve DN 20 thông thường được trang bị tay gạt bằng thép bọc nhựa hoặc inox. Đối với các hệ thống tự động hóa, van có thể kết hợp với bộ truyền động điện hoặc khí nén để điều khiển từ xa và tích hợp với hệ thống PLC hoặc SCADA.

Nguyên lý hoạt động của Ball Valve DN 20

Ball Valve DN 20 hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van. Khi tay gạt được xoay 90 độ để đưa lỗ xuyên tâm của viên bi song song với hướng dòng chảy, lưu chất sẽ đi qua van một cách dễ dàng với tổn thất áp suất rất nhỏ. Khi xoay tay gạt theo chiều ngược lại, viên bi sẽ quay để phần đặc của viên bi chắn ngang dòng lưu chất, từ đó chặn hoàn toàn dòng chảy.

Nhờ cơ chế đóng mở đơn giản và ít chi tiết chuyển động, Ball Valve DN 20 có khả năng vận hành ổn định, ít hư hỏng và phù hợp với cả hệ thống đóng mở thường xuyên. Tuy nhiên, van bi không được khuyến nghị sử dụng để điều tiết lưu lượng liên tục vì dòng chảy tốc độ cao có thể làm mòn viên bi và gioăng làm kín theo thời gian.

Các loại Ball Valve DN 20 phổ biến

Ball Valve DN 20 bằng đồng

Đây là loại phổ biến nhất trong hệ thống cấp nước sinh hoạt và dân dụng. Van đồng có giá thành hợp lý, chống ăn mòn tốt và dễ lắp đặt. Ngoài ra, bề mặt thường được mạ niken nhằm tăng tính thẩm mỹ và nâng cao khả năng chống oxy hóa.

Ball Valve DN 20 inox

Ball Valve DN 20 inox được chế tạo từ inox 304 hoặc inox 316 với khả năng chống ăn mòn vượt trội. Sản phẩm phù hợp với môi trường hóa chất, thực phẩm, dược phẩm và nước biển. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ bền và vệ sinh cao.

Ball Valve DN 20 thép carbon

Dòng van này được sử dụng trong các hệ thống hơi nóng, dầu nóng và môi trường có áp suất lớn. Khả năng chịu nhiệt và chịu áp lực của thép carbon giúp thiết bị đáp ứng tốt các ứng dụng công nghiệp nặng.

Ball Valve DN 20 nhựa PVC

Van bi nhựa PVC có trọng lượng nhẹ, giá thành thấp và khả năng chống ăn mòn hóa chất rất tốt. Thiết bị thường được sử dụng trong hệ thống xử lý nước, hồ bơi và các đường ống hóa chất có áp suất thấp.

Ứng dụng của Ball Valve DN 20

Hệ thống cấp nước sinh hoạt

Ball Valve DN 20 được sử dụng rộng rãi trong hệ thống cấp nước của nhà ở, căn hộ, khách sạn và tòa nhà văn phòng. Thiết bị giúp đóng mở nguồn nước nhanh chóng, thuận tiện khi sửa chữa hoặc thay thế các thiết bị vệ sinh. Độ kín cao cũng giúp hạn chế thất thoát nước trong quá trình sử dụng.

Hệ thống khí nén

Trong các nhà máy sản xuất, Ball Valve DN 20 được lắp đặt trên đường ống khí nén để kiểm soát nguồn khí cấp cho máy móc và thiết bị. Khả năng đóng mở nhanh cùng độ kín cao giúp duy trì áp suất ổn định và giảm thất thoát khí.

Hệ thống HVAC

Ball Valve DN 20 được sử dụng trong hệ thống điều hòa trung tâm để điều khiển nước lạnh, nước nóng và nước giải nhiệt. Thiết bị giúp cô lập từng khu vực khi cần bảo trì mà không làm ảnh hưởng đến toàn bộ hệ thống.

Hệ thống xử lý nước

Trong các nhà máy xử lý nước sạch và nước thải, Ball Valve DN 20 giúp kiểm soát dòng chảy giữa các công đoạn xử lý. Khả năng chống ăn mòn và vận hành ổn định giúp sản phẩm đáp ứng tốt yêu cầu làm việc liên tục.

Ngành công nghiệp thực phẩm và hóa chất

Các dòng Ball Valve DN 20 bằng inox được sử dụng phổ biến trong dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và hóa chất nhờ khả năng chống ăn mòn, dễ vệ sinh và đáp ứng các tiêu chuẩn an toàn vệ sinh.

Bảng giá Ball Valve DN 20 tham khảo

Lưu ý: Giá chỉ mang tính tham khảo và có thể thay đổi tùy theo thương hiệu, vật liệu, tiêu chuẩn kết nối, áp suất làm việc và thời điểm mua hàng.

FAQ – Câu hỏi thường gặp về Ball Valve DN20

Ball Valve DN20 là gì?

Ball Valve DN 20 là loại van bi có đường kính danh nghĩa DN20, tương đương khoảng 3/4 inch, được sử dụng để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Thiết bị hoạt động bằng viên bi có lỗ xuyên tâm xoay 90 độ để điều khiển dòng chảy. Đây là một trong những kích thước van được sử dụng phổ biến nhất trong hệ thống nước và công nghiệp.

Ball Valve DN20 có điều tiết lưu lượng được không?

Ball Valve DN 20 có thể điều chỉnh lưu lượng trong thời gian ngắn nhưng không được thiết kế cho mục đích điều tiết liên tục. Khi để van ở trạng thái mở một phần trong thời gian dài, dòng lưu chất tốc độ cao có thể làm mòn viên bi và gioăng làm kín. Để điều tiết lưu lượng chính xác và bền bỉ hơn, nên sử dụng van cầu hoặc van điều khiển chuyên dụng.

Nên chọn Ball Valve DN 20 bằng đồng hay inox?

Van bi đồng phù hợp với hệ thống nước sạch sinh hoạt, HVAC và các ứng dụng thông thường nhờ giá thành hợp lý và độ bền tốt. Trong khi đó, Ball Valve DN 20 bằng inox thích hợp với môi trường có tính ăn mòn cao, hóa chất, thực phẩm hoặc dược phẩm vì khả năng chống gỉ và chịu hóa chất vượt trội. Việc lựa chọn phụ thuộc vào loại lưu chất, điều kiện làm việc và ngân sách đầu tư của hệ thống.

Ball Valve DN 20 có thể sử dụng cho khí nén không?

Có. Ball Valve DN 20 là một trong những loại van được sử dụng phổ biến nhất trong hệ thống khí nén nhờ khả năng làm kín rất tốt và tốc độ đóng mở nhanh. Tuy nhiên, người dùng cần lựa chọn vật liệu và cấp áp suất phù hợp với áp lực làm việc của hệ thống để bảo đảm an toàn và tuổi thọ của thiết bị.

Mua Ball Valve DN20 chính hãng ở đâu?

Để bảo đảm chất lượng và hiệu quả sử dụng, nên mua Ball Valve DN 20 tại các đơn vị chuyên cung cấp van công nghiệp uy tín có đầy đủ chứng nhận CO, CQ và tài liệu kỹ thuật. Sản phẩm chính hãng thường có chế độ bảo hành rõ ràng, thông số kỹ thuật đầy đủ và được tư vấn lựa chọn phù hợp với từng hệ thống. Điều này giúp giảm rủi ro trong quá trình vận hành và tối ưu chi phí đầu tư lâu dài.

Kết luận

Ball Valve DN20 là giải pháp đóng mở dòng chảy hiệu quả cho nhiều hệ thống đường ống nhờ thiết kế nhỏ gọn, khả năng đóng mở nhanh chỉ với góc xoay 90 độ và độ kín vượt trội. Với nhiều lựa chọn về vật liệu như đồng, inox, thép và nhựa PVC, sản phẩm đáp ứng tốt nhu cầu sử dụng trong hệ thống cấp nước, khí nén, HVAC, xử lý nước và công nghiệp. Việc lựa chọn đúng loại Ball Valve DN20 theo lưu chất, áp suất và điều kiện làm việc sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị. Nếu đang tìm kiếm một giải pháp van bi bền bỉ, dễ sử dụng và hiệu quả, Ball Valve DN20 là lựa chọn đáng cân nhắc cho hầu hết các ứng dụng hiện nay.
