Gates Valve là gì? Cấu tạo, phân loại và ứng dụng van cổng trong công nghiệp

Gates Valves (nhiều người tìm kiếm với từ khóa Gates Valve) là một trong những dòng van công nghiệp được sử dụng phổ biến nhất hiện nay. Thiết bị được thiết kế để thực hiện chức năng đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống, giúp kiểm soát dòng chảy một cách hiệu quả và an toàn. Nhờ khả năng làm việc ổn định, độ kín cao và tổn thất áp suất thấp, Gate Valve được ứng dụng rộng rãi trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), dầu khí, hơi nóng, hóa chất và nhiều ngành công nghiệp khác.

Khác với các loại van chuyên dùng để điều tiết lưu lượng, Gate Valve được thiết kế để hoạt động ở hai trạng thái chính là mở hoàn toàn hoặc đóng hoàn toàn. Chính đặc điểm này giúp giảm hiện tượng mài mòn đĩa van, kéo dài tuổi thọ thiết bị và tối ưu hiệu quả vận hành của toàn bộ hệ thống.

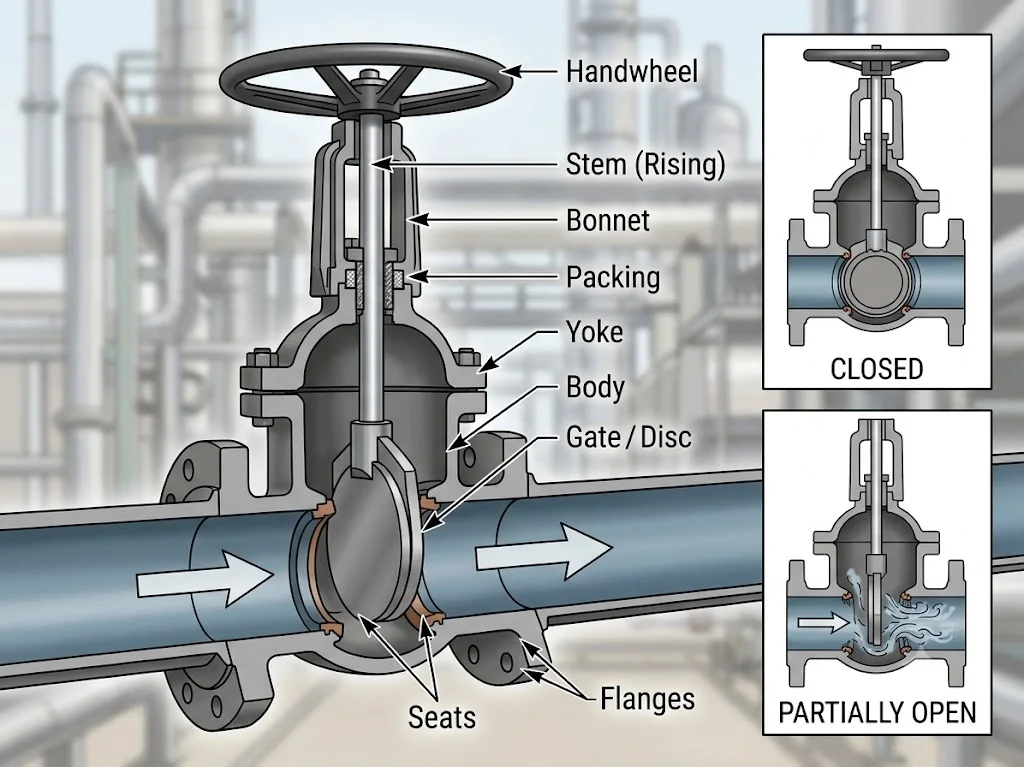

Gates Valve là gì?

Khái niệm Gates Valves

Gates Valve, hay chính xác hơn là Gate Valve, là loại van sử dụng đĩa van (Gate) chuyển động theo phương thẳng đứng để đóng hoặc mở dòng lưu chất. Khi quay vô lăng hoặc kích hoạt bộ truyền động, trục van sẽ nâng hoặc hạ đĩa van, tạo ra hoặc chặn hoàn toàn tiết diện dòng chảy bên trong thân van.

Đây là loại van được thiết kế chủ yếu để cô lập dòng lưu chất thay vì điều chỉnh lưu lượng. Khi van mở hoàn toàn, dòng lưu chất đi qua gần như không gặp cản trở, giúp giảm tổn thất áp suất và nâng cao hiệu quả vận hành của hệ thống.

Đặc điểm nổi bật của Gates Valve

Điểm nổi bật của Gate Valve là khả năng đóng kín tốt và tổn thất áp suất rất thấp khi mở hoàn toàn. Đĩa van được rút hoàn toàn khỏi dòng chảy nên không làm thay đổi hướng hoặc tốc độ lưu chất, giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng.

Ngoài ra, Gate Valve có thể được sản xuất với nhiều loại vật liệu như gang, gang cầu, thép carbon, inox hoặc đồng, đáp ứng đa dạng điều kiện làm việc từ hệ thống nước sạch đến môi trường hóa chất hoặc hơi nóng có nhiệt độ cao.

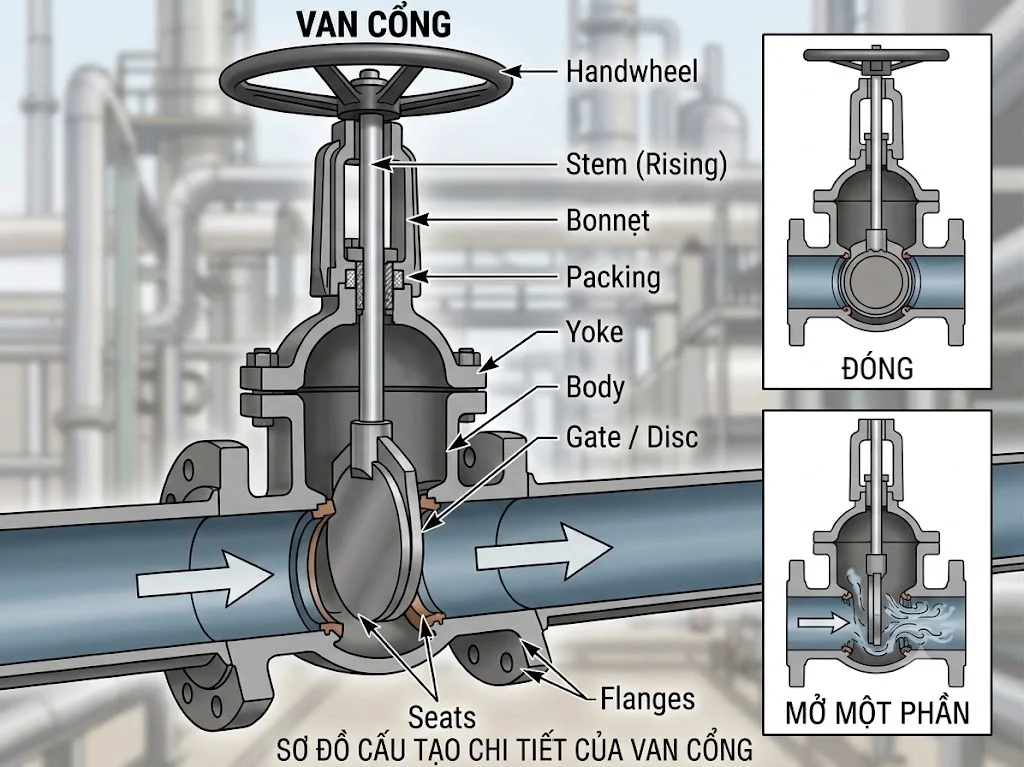

Cấu tạo của Gates Valve

Thân van (Valve Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và bảo vệ các chi tiết bên trong. Tùy theo môi trường làm việc, thân van có thể được chế tạo từ gang, gang cầu, thép carbon hoặc inox để bảo đảm độ bền và khả năng chống ăn mòn.

Bề mặt thân van thường được sơn Epoxy hoặc xử lý chống gỉ nhằm tăng tuổi thọ khi làm việc ngoài trời hoặc trong môi trường có độ ẩm cao.

Đĩa van (Gate Disc)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng mở dòng lưu chất. Khi van mở, đĩa được nâng hoàn toàn khỏi dòng chảy. Khi đóng, đĩa ép sát vào bề mặt làm kín để ngăn lưu chất đi qua.

Tùy từng thiết kế, đĩa van có thể là dạng nêm đặc, nêm đàn hồi hoặc đĩa song song nhằm đáp ứng các yêu cầu kỹ thuật khác nhau.

Trục van (Stem)

Trục van truyền chuyển động từ tay quay hoặc bộ truyền động đến đĩa van. Đây là bộ phận quyết định độ chính xác và độ bền của quá trình vận hành.

Gate Valve thường có hai dạng phổ biến là ty nổi (Rising Stem) và ty chìm (Non-Rising Stem). Mỗi loại đều có ưu điểm riêng tùy thuộc vào không gian lắp đặt và yêu cầu quan sát trạng thái đóng mở.

Tay quay hoặc bộ truyền động

Đối với các kích thước nhỏ và trung bình, Gate Valve thường được vận hành bằng tay quay. Với các đường ống lớn hoặc hệ thống tự động hóa, van có thể được lắp thêm bộ truyền động điện hoặc khí nén để điều khiển từ xa và nâng cao hiệu quả vận hành.

Các loại Gates Valve phổ biến

Van cổng ty nổi (Rising Stem Gate Valve)

Van cổng ty nổi có đặc điểm là trục van sẽ nâng lên khi mở và hạ xuống khi đóng. Người vận hành có thể quan sát trực tiếp trạng thái của van thông qua vị trí của trục, giúp kiểm tra nhanh mà không cần tháo thiết bị.

Loại van này thường được sử dụng trong các hệ thống PCCC, nhà máy công nghiệp và những vị trí có đủ không gian lắp đặt.

Van cổng ty chìm (Non-Rising Stem Gate Valve)

Van cổng ty chìm có trục không thay đổi chiều cao trong quá trình đóng mở, giúp tiết kiệm không gian và phù hợp với các hố van hoặc phòng kỹ thuật có chiều cao hạn chế.

Đây là dòng van được sử dụng nhiều trong hệ thống cấp nước đô thị và các công trình ngầm.

Van cổng dao (Knife Gate Valve)

Van cổng dao được thiết kế với đĩa van mỏng, sắc cạnh để cắt qua các môi trường có chứa bùn, bột giấy hoặc chất rắn lơ lửng. Sản phẩm thường xuất hiện trong ngành xử lý nước thải, khai khoáng và sản xuất giấy.

Nhờ thiết kế chuyên dụng, van có thể làm việc hiệu quả trong những môi trường mà các loại Gate Valve thông thường khó đáp ứng.

Thông số kỹ thuật của Gates Valve

Ứng dụng của Gates Valve

Hệ thống cấp nước

Gate Valve được sử dụng để đóng mở các tuyến ống cấp nước chính trong khu dân cư, nhà máy và công trình hạ tầng. Nhờ tổn thất áp suất thấp, thiết bị giúp duy trì lưu lượng ổn định và giảm tiêu hao năng lượng cho hệ thống bơm.

Ngoài ra, khả năng đóng kín tốt còn giúp việc bảo trì từng khu vực trở nên thuận tiện mà không ảnh hưởng đến toàn bộ mạng lưới.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, Gate Valve thường được lắp đặt trên các tuyến ống chính, trạm bơm và hệ thống sprinkler. Van có nhiệm vụ cô lập từng khu vực khi bảo trì hoặc xử lý sự cố, đồng thời bảo đảm nguồn nước chữa cháy luôn sẵn sàng khi cần thiết.

Nhiều dự án yêu cầu sử dụng Gate Valve đạt chứng nhận UL hoặc FM để đáp ứng tiêu chuẩn nghiệm thu.

Ngành dầu khí và hơi nóng

Nhờ khả năng chịu áp suất và nhiệt độ cao, Gate Valve được sử dụng trong các hệ thống dẫn dầu, hơi bão hòa và hơi quá nhiệt. Thiết bị giúp đóng mở nhanh các tuyến ống lớn mà vẫn duy trì độ kín và độ bền trong điều kiện vận hành khắc nghiệt.

Việc lựa chọn đúng vật liệu như thép carbon hoặc inox sẽ giúp tăng tuổi thọ và giảm chi phí bảo trì.

Ngành hóa chất và xử lý nước

Trong các nhà máy hóa chất và trạm xử lý nước, Gate Valve được sử dụng để cô lập các bể chứa, đường ống và thiết bị công nghệ. Tùy thuộc vào tính chất của lưu chất, người dùng có thể lựa chọn thân gang, inox hoặc thép nhằm bảo đảm khả năng chống ăn mòn và an toàn khi vận hành.

Ưu điểm của Gates Valve

Tổn thất áp suất thấp

Khi mở hoàn toàn, đĩa van không nằm trong dòng chảy nên lưu chất đi qua gần như không gặp cản trở. Điều này giúp giảm tổn thất áp suất và tiết kiệm năng lượng cho toàn bộ hệ thống.

Độ kín cao

Bề mặt làm kín được gia công chính xác kết hợp với thiết kế đĩa van giúp hạn chế tối đa hiện tượng rò rỉ. Đây là yếu tố quan trọng trong các hệ thống yêu cầu độ kín và độ an toàn cao.

Độ bền và tuổi thọ lớn

Nhờ kết cấu đơn giản, ít chịu mài mòn trong quá trình vận hành đúng cách, Gate Valve có tuổi thọ cao và chi phí bảo trì thấp. Đây là một trong những lý do khiến loại van này được sử dụng rộng rãi trong nhiều ngành công nghiệp.

FAQ về Gates Valves

Gates Valves là gì?

Gates Valve là cách gọi phổ biến của Gate Valve, hay còn gọi là van cổng. Đây là loại van dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống và không được khuyến nghị sử dụng để điều tiết lưu lượng liên tục.

Gates Valves khác Globe Valve như thế nào?

Gate Valve được thiết kế để đóng mở hoàn toàn dòng chảy và có tổn thất áp suất thấp. Trong khi đó, Globe Valve phù hợp hơn cho việc điều tiết lưu lượng nhưng tạo ra tổn thất áp suất lớn hơn do cấu tạo dòng chảy bên trong.

Gates Valves có dùng cho PCCC được không?

Có. Gate Valve là một trong những loại van được sử dụng phổ biến nhất trong hệ thống phòng cháy chữa cháy. Đối với các dự án yêu cầu tiêu chuẩn quốc tế, nên lựa chọn các sản phẩm đạt chứng nhận UL hoặc FM.

Nên chọn van cổng ty nổi hay ty chìm?

Van cổng ty nổi phù hợp khi cần quan sát trực quan trạng thái đóng mở và có đủ không gian lắp đặt. Van cổng ty chìm thích hợp cho các vị trí có không gian hạn chế như hố van ngầm hoặc phòng kỹ thuật.

Mua Gates Valve chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ, catalogue kỹ thuật và chính sách bảo hành rõ ràng. Điều này giúp bảo đảm sản phẩm đạt đúng tiêu chuẩn kỹ thuật, phù hợp với yêu cầu của hệ thống và có tuổi thọ sử dụng lâu dài.

Kết luận

Gates Valves là dòng van công nghiệp không thể thiếu trong các hệ thống cấp nước, phòng cháy chữa cháy, dầu khí và nhiều lĩnh vực sản xuất khác. Với khả năng đóng mở hoàn toàn, độ kín cao, tổn thất áp suất thấp và tuổi thọ bền bỉ, thiết bị góp phần nâng cao hiệu quả vận hành và bảo vệ toàn bộ hệ thống đường ống. Khi lựa chọn Gate Valve, cần quan tâm đến vật liệu chế tạo, kiểu ty van, tiêu chuẩn kết nối và áp suất làm việc để bảo đảm thiết bị hoạt động ổn định trong thời gian dài. Việc đầu tư vào sản phẩm chính hãng sẽ giúp giảm chi phí bảo trì và tăng độ an toàn cho hệ thống. gates valves
