Gate Valve 50mm là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống đường ống

Gate Valve 50mm là dòng van cổng DN50 (2 inch) được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong các hệ thống đường ống công nghiệp và dân dụng. Kích thước 50mm tương ứng với DN50, một trong những kích thước phổ biến nhất trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC, xử lý nước, hơi nóng và nhiều lĩnh vực sản xuất khác. Với thiết kế cửa van chuyển động theo phương thẳng đứng, Gate Valve 50 mm cho phép lưu chất đi qua gần như không gặp lực cản khi van mở hoàn toàn, giúp giảm tổn thất áp suất và tối ưu hiệu suất vận hành.

Trên thị trường hiện nay, Gate Valve 50 mm được sản xuất với nhiều vật liệu như gang, gang dẻo, đồng, thép carbon và inox. Ngoài ra, sản phẩm cũng có nhiều kiểu kết nối như ren, mặt bích hoặc rãnh, phù hợp với các tiêu chuẩn quốc tế như JIS, DIN, ANSI và BS. Nhờ độ bền cao, khả năng làm kín tốt và chi phí đầu tư hợp lý, Gate Valve 50 mm luôn là lựa chọn phổ biến trong các công trình dân dụng, tòa nhà thương mại, khu công nghiệp và nhà máy sản xuất.

Gate Valve 50 mm là gì?

Gate Valve 50mm là loại van công nghiệp sử dụng cửa van dạng nêm hoặc dạng cổng để đóng mở dòng lưu chất bằng chuyển động nâng lên hoặc hạ xuống theo phương thẳng đứng. Khi người vận hành xoay tay quay, trục van sẽ truyền chuyển động đến cửa van, giúp cửa van dịch chuyển lên khỏi dòng chảy hoặc hạ xuống để bịt kín đường ống. Khác với van bi hay van bướm sử dụng cơ cấu xoay, Gate Valve 50 mm hoạt động theo cơ chế tịnh tiến nên rất phù hợp với các hệ thống yêu cầu lưu lượng lớn và ít tổn thất áp suất.

Kích thước 50mm (DN50) tương đương khoảng 2 inch, là kích thước được sử dụng rất phổ biến trong các hệ thống đường ống vừa và nhỏ. Đây cũng là kích thước tiêu chuẩn được nhiều nhà sản xuất lựa chọn cho các hệ thống cấp nước sinh hoạt, trạm bơm, đường ống chữa cháy và hệ thống xử lý nước.

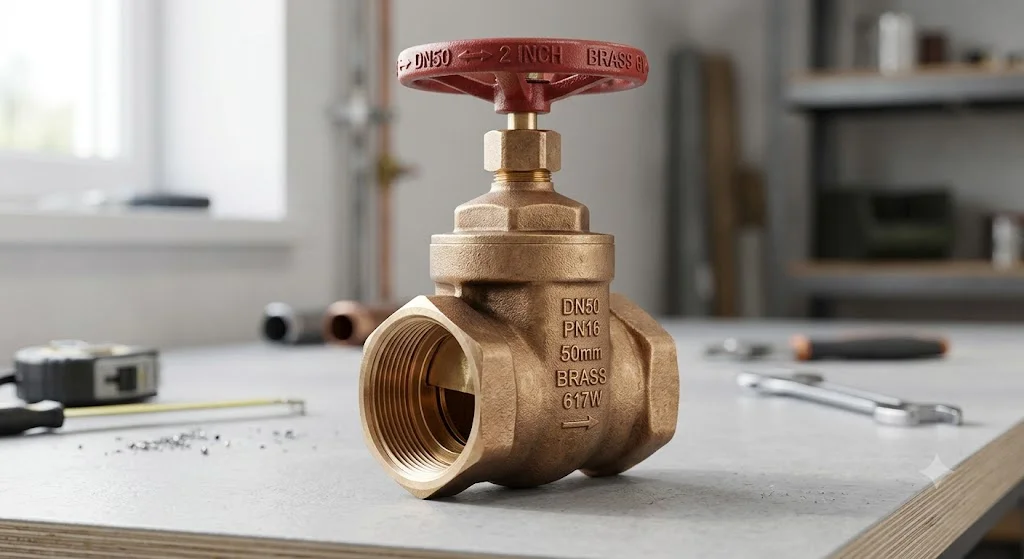

Ưu điểm của Gate Valve 50 mm

Giảm tổn thất áp suất

Một trong những ưu điểm lớn nhất của Gate Valve 50 mm là khả năng cho phép lưu chất đi qua gần như không bị cản trở khi van mở hoàn toàn. Cửa van được nâng hoàn toàn lên khỏi tiết diện dòng chảy nên lưu lượng nước hoặc lưu chất khác được duy trì ở mức tối đa, giúp giảm đáng kể tổn thất áp suất trên đường ống. Đây là lý do loại van này thường được lắp đặt trên các tuyến ống chính hoặc những vị trí cần duy trì lưu lượng lớn. So với nhiều loại van khác, Gate Valve 50 mm mang lại hiệu quả truyền dẫn lưu chất tốt hơn trong các hệ thống vận hành liên tục.

Độ kín cao

Gate Valve 50 mm được thiết kế với bề mặt làm kín có độ chính xác cao kết hợp cùng gioăng EPDM, NBR hoặc các vật liệu làm kín chuyên dụng tùy theo từng dòng sản phẩm. Khi van đóng hoàn toàn, cửa van ép sát vào bề mặt làm kín giúp hạn chế tối đa hiện tượng rò rỉ lưu chất. Độ kín cao không chỉ giúp tiết kiệm nước hoặc lưu chất mà còn nâng cao mức độ an toàn cho hệ thống, đặc biệt trong các ứng dụng có áp suất lớn. Đây cũng là yếu tố giúp Gate Valve 50 mm được sử dụng phổ biến trong hệ thống cấp nước và PCCC.

Độ bền vượt trội

Phần lớn Gate Valve 50 mm được chế tạo từ gang cầu, gang dẻo, thép hoặc inox có khả năng chịu áp lực và chống ăn mòn rất tốt. Nhiều dòng sản phẩm còn được phủ lớp sơn epoxy cả bên trong và bên ngoài nhằm bảo vệ thân van khỏi tác động của môi trường và kéo dài tuổi thọ sử dụng. Với điều kiện lắp đặt và bảo trì đúng kỹ thuật, Gate Valve 50 mm có thể vận hành ổn định trong nhiều năm mà không làm giảm hiệu suất làm việc. Điều này giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa và thay thế thiết bị.

Vận hành nhẹ nhàng

Gate Valve 50 mm sử dụng cơ cấu tay quay kết hợp với trục ren giúp quá trình đóng mở diễn ra nhẹ nhàng và ổn định. Người vận hành có thể dễ dàng điều khiển van ngay cả khi hệ thống đang hoạt động ở áp suất tương đối cao. Đối với các hệ thống tự động hóa, Gate Valve 50 mm còn có thể kết hợp với bộ truyền động điện hoặc khí nén để điều khiển từ xa, nâng cao hiệu quả quản lý và vận hành.

Ứng dụng linh hoạt

Nhờ có nhiều lựa chọn về vật liệu, tiêu chuẩn kết nối và áp suất làm việc, Gate Valve 50 mm có thể sử dụng trong rất nhiều lĩnh vực khác nhau. Từ hệ thống cấp nước sinh hoạt, xử lý nước, PCCC đến hệ thống hơi, dầu hoặc hóa chất đều có thể lựa chọn dòng sản phẩm phù hợp. Đây là một trong những kích thước van được sử dụng phổ biến nhất hiện nay.

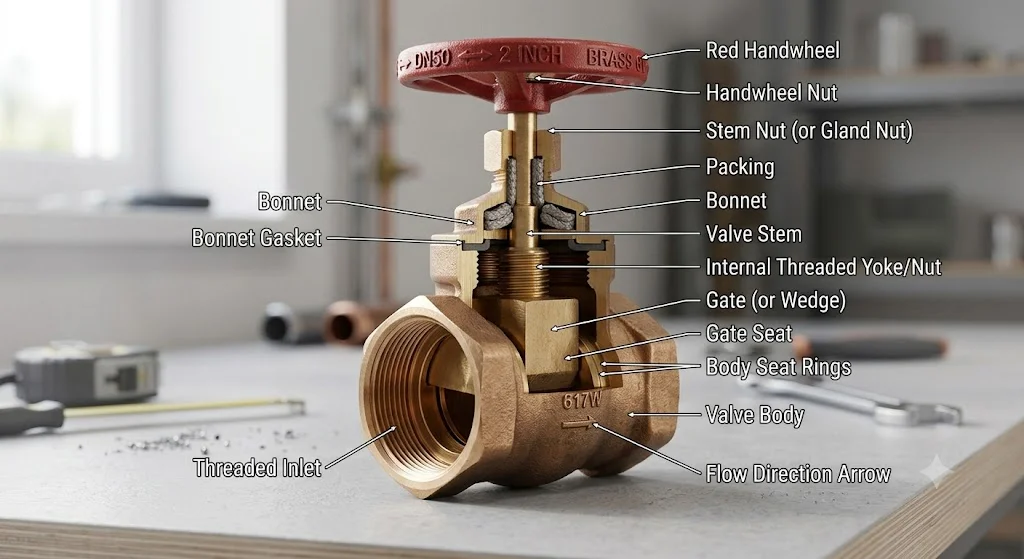

Cấu tạo của Gate Valve 50mm

Thân van

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và thường được chế tạo từ gang cầu, gang dẻo, thép carbon hoặc inox. Tùy theo môi trường làm việc, nhà sản xuất sẽ lựa chọn vật liệu phù hợp để bảo đảm khả năng chịu áp suất, chống ăn mòn và tuổi thọ của thiết bị. Đối với các dòng van dùng cho nước sạch, thân van thường được phủ sơn epoxy đạt tiêu chuẩn vệ sinh nhằm bảo vệ bề mặt kim loại khỏi hiện tượng oxy hóa.

Cửa van

Cửa van là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng lưu chất. Nhiều dòng Gate Valve 50 mm hiện đại sử dụng cửa van bọc cao su EPDM giúp tăng khả năng làm kín và giảm mài mòn trong quá trình sử dụng. Thiết kế này cũng giúp van đóng kín hiệu quả hơn so với các loại cửa van kim loại truyền thống.

Trục van

Trục van truyền lực từ tay quay đến cửa van và thường được chế tạo từ inox nhằm tăng khả năng chống gỉ và chịu lực. Thiết kế ren chính xác giúp cửa van di chuyển nhẹ nhàng, hạn chế hiện tượng kẹt ren hoặc mài mòn sau thời gian dài vận hành.

Nắp van

Nắp van được liên kết với thân van bằng bu lông hoặc ren tùy theo từng thiết kế. Bộ phận này bảo vệ cơ cấu truyền động bên trong đồng thời giúp việc kiểm tra và bảo trì trở nên thuận tiện hơn. Đây cũng là vị trí quan trọng giúp duy trì độ kín của toàn bộ thiết bị.

Tay quay

Gate Valve 50 mm thường được trang bị tay quay vô lăng nhằm tạo mô-men xoắn lớn khi vận hành. Đối với các hệ thống điều khiển tự động, tay quay có thể được thay thế bằng bộ truyền động điện hoặc khí nén để đáp ứng yêu cầu điều khiển từ xa.

Nguyên lý hoạt động của Gate Valve 50 mm

Gate Valve 50 mm hoạt động theo nguyên lý nâng hạ cửa van bằng chuyển động tịnh tiến. Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ kéo cửa van lên khỏi đường đi của lưu chất, cho phép nước hoặc các loại chất lỏng khác đi qua với lưu lượng gần như tối đa. Ngược lại, khi xoay tay quay theo chiều đóng, cửa van sẽ hạ xuống và ép sát vào bề mặt làm kín để chặn hoàn toàn dòng chảy.

Do cơ cấu hoạt động này, Gate Valve 50 mm không được khuyến nghị sử dụng để điều tiết lưu lượng trong thời gian dài. Nếu cửa van chỉ mở một phần, dòng lưu chất tốc độ cao có thể gây mài mòn bề mặt cửa van và gioăng làm kín, làm giảm tuổi thọ của thiết bị. Vì vậy, loại van này chỉ nên vận hành ở hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn.

Các loại Gate Valve 50 mm phổ biến

Gate Valve 50 mm thân gang

Đây là dòng sản phẩm được sử dụng phổ biến nhất trong hệ thống cấp nước và PCCC. Van có giá thành hợp lý, khả năng chịu áp lực tốt và được phủ sơn epoxy chống ăn mòn. Sản phẩm phù hợp với các công trình dân dụng, tòa nhà và hệ thống cấp nước đô thị.

Gate Valve 50 mm thân đồng

Van cổng đồng thường được sử dụng trong các hệ thống nước sinh hoạt có kích thước nhỏ và trung bình. Thiết bị có khả năng chống ăn mòn tốt, trọng lượng nhẹ và dễ dàng lắp đặt. Đây là lựa chọn phổ biến trong các hộ gia đình và tòa nhà nhỏ.

Gate Valve 50 mm inox

Dòng van inox được sử dụng trong môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất. Inox 304 và inox 316 là hai vật liệu được sử dụng phổ biến nhất nhờ khả năng chống gỉ và chịu nhiệt tốt.

Gate Valve 50 mm nối mặt bích

Đây là kiểu kết nối được sử dụng nhiều trong công nghiệp nhờ khả năng chịu áp lực cao và thuận tiện cho việc tháo lắp. Van có thể đáp ứng các tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc BS, giúp dễ dàng tích hợp với nhiều hệ thống đường ống khác nhau.

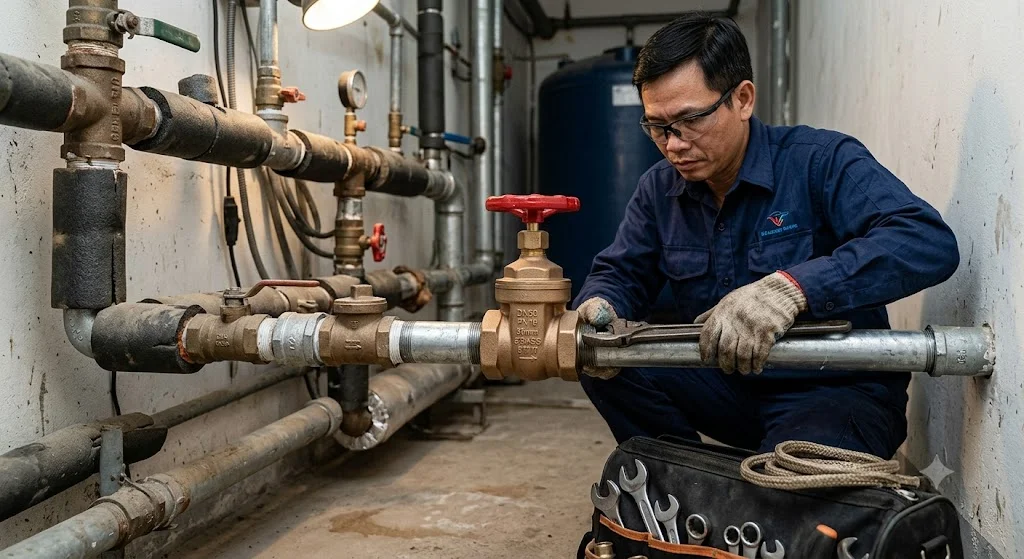

Ứng dụng của Gate Valve 50 mm

Hệ thống cấp nước

Gate Valve 50 mm được sử dụng để đóng mở và cô lập các tuyến ống trong hệ thống cấp nước sinh hoạt, nhà máy nước và mạng lưới cấp nước đô thị. Thiết bị giúp việc bảo trì hoặc sửa chữa diễn ra thuận lợi mà không ảnh hưởng đến toàn bộ hệ thống. Nhờ lưu lượng lớn và độ kín cao, sản phẩm đáp ứng tốt yêu cầu của các công trình hiện đại.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, Gate Valve 50 mm thường được lắp đặt tại đường ống cấp nước, trạm bơm và các nhánh chữa cháy. Van giúp kiểm soát nguồn cấp nước, cô lập từng khu vực khi cần kiểm tra hoặc bảo dưỡng. Đây là một trong những loại van được sử dụng phổ biến nhất trong các hệ thống chữa cháy bằng nước.

Hệ thống HVAC

Các hệ thống điều hòa trung tâm sử dụng Gate Valve 50 mm để kiểm soát dòng nước lạnh và nước nóng giữa các khu vực khác nhau. Van giúp giảm tổn thất áp suất, nâng cao hiệu quả làm việc của hệ thống và tạo thuận lợi cho công tác bảo trì.

Bảng giá Gate Valve 50 mm tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo thương hiệu, vật liệu, tiêu chuẩn kết nối, áp suất làm việc và thời điểm mua hàng.

FAQ – Câu hỏi thường gặp về Gate Valve 50mm

Gate Valve 50mm là gì?

Gate Valve 50 mm là van cổng có kích thước danh nghĩa DN50, tương đương khoảng 2 inch, được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Thiết bị hoạt động bằng cách nâng hoặc hạ cửa van theo phương thẳng đứng nhằm kiểm soát dòng chảy. Đây là một trong những kích thước van phổ biến nhất trong hệ thống cấp nước, PCCC và công nghiệp.

Gate Valve 50 mm có điều tiết lưu lượng được không?

Gate Valve 50 mm không được thiết kế để điều tiết lưu lượng trong thời gian dài mà chủ yếu dùng để đóng hoàn toàn hoặc mở hoàn toàn. Nếu sử dụng ở trạng thái mở một phần, dòng lưu chất có thể gây mài mòn cửa van và bề mặt làm kín, từ đó làm giảm tuổi thọ của thiết bị. Trong trường hợp cần điều chỉnh lưu lượng thường xuyên, nên lựa chọn van cầu hoặc van điều khiển chuyên dụng.

Nên chọn Gate Valve 50 mm bằng gang hay inox?

Van gang là lựa chọn phù hợp cho hệ thống cấp nước, PCCC và HVAC nhờ giá thành hợp lý và độ bền cao. Trong khi đó, van inox thích hợp với các môi trường có tính ăn mòn, hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm và dược phẩm. Việc lựa chọn vật liệu cần dựa trên loại lưu chất, điều kiện làm việc và ngân sách đầu tư của từng hệ thống.

Gate Valve 50 mm được sử dụng trong những lĩnh vực nào?

Gate Valve 50 mm được ứng dụng rộng rãi trong hệ thống cấp nước sạch, hệ thống phòng cháy chữa cháy, điều hòa không khí trung tâm, xử lý nước, nhà máy công nghiệp và nhiều lĩnh vực sản xuất khác. Nhờ khả năng chịu áp lực tốt, độ kín cao và lưu lượng lớn, sản phẩm đáp ứng hiệu quả nhiều yêu cầu kỹ thuật khác nhau. Đây là loại van không thể thiếu trong hầu hết các hệ thống đường ống hiện đại.

Mua Gate Valve 50mm chính hãng ở đâu?

Để bảo đảm chất lượng và hiệu quả sử dụng, người dùng nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có uy tín trên thị trường. Sản phẩm chính hãng thường đi kèm đầy đủ chứng nhận CO, CQ, tài liệu kỹ thuật và chính sách bảo hành rõ ràng. Ngoài ra, đội ngũ kỹ thuật của nhà cung cấp cũng sẽ hỗ trợ lựa chọn đúng vật liệu, tiêu chuẩn kết nối và áp suất phù hợp với từng hệ thống.

Kết luận

Gate Valve 50mm là giải pháp kiểm soát dòng chảy hiệu quả cho các hệ thống đường ống yêu cầu lưu lượng lớn, độ kín cao và độ bền lâu dài. Với nhiều lựa chọn về vật liệu, kiểu kết nối và tiêu chuẩn sản xuất, sản phẩm đáp ứng tốt nhu cầu của hệ thống cấp nước, PCCC, HVAC và nhiều lĩnh vực công nghiệp khác. Việc lựa chọn đúng chủng loại, đúng vật liệu và đúng tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị. Nếu đang tìm kiếm một loại van cổng chất lượng cho đường ống DN50 thì Gate Valve 50mm là lựa chọn đáng cân nhắc cho cả công trình dân dụng và công nghiệp.
