Valve DIN Standard là gì? Tiêu chuẩn DIN cho van công nghiệp

Valve DIN Standard là thuật ngữ dùng để chỉ các loại van công nghiệp được thiết kế, sản xuất và kiểm định theo tiêu chuẩn DIN (Deutsches Institut für Normung) của Đức. Đây là một trong những hệ tiêu chuẩn kỹ thuật được sử dụng phổ biến nhất trên thế giới, đặc biệt tại các quốc gia châu Âu và những dự án có yêu cầu cao về chất lượng, độ an toàn cũng như khả năng đồng bộ thiết bị.

Trong ngành công nghiệp đường ống, Valve DIN  Standard không chỉ quy định về kích thước kết nối mà còn bao gồm các yêu cầu về vật liệu chế tạo, áp suất làm việc, nhiệt độ vận hành, dung sai gia công, thử nghiệm áp lực, khả năng làm kín và nhiều tiêu chí kỹ thuật khác. Nhờ vậy, các loại van sản xuất theo tiêu chuẩn DIN có khả năng lắp đặt đồng bộ với nhiều hệ thống đường ống, giảm sai số khi thi công và bảo đảm hiệu suất vận hành lâu dài.

Hiện nay, Valve DIN  Standard được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước thải, HVAC, phòng cháy chữa cháy (PCCC), dầu khí, hóa chất, thực phẩm, dược phẩm, năng lượng và nhiều lĩnh vực công nghiệp khác.

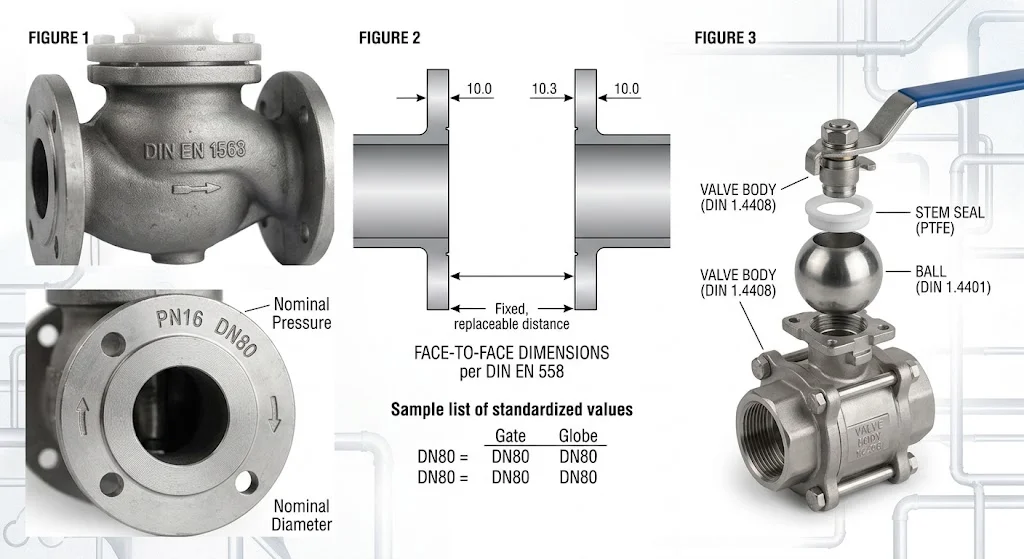

Valve DIN  Standard là gì?

Valve DIN  Standard là các loại van đáp ứng các quy định kỹ thuật do Viện Tiêu chuẩn Đức (DIN) ban hành. Thay vì chỉ quy định một yếu tố riêng lẻ, tiêu chuẩn DIN xây dựng một hệ thống tiêu chuẩn hoàn chỉnh nhằm bảo đảm các sản phẩm từ nhiều nhà sản xuất khác nhau vẫn có thể lắp đặt và vận hành đồng bộ.

Đối với van công nghiệp, tiêu chuẩn DIN thường quy định:

• Kích thước mặt bích.

• Khoảng cách giữa hai mặt bích (Face to Face).

• Đường kính danh nghĩa (DN).

• Cấp áp suất làm việc (PN).

• Vật liệu chế tạo.

• Phương pháp thử áp lực.

• Tiêu chuẩn kiểm tra độ kín.

• Yêu cầu về gia công và dung sai.

Nhờ tuân thủ các tiêu chuẩn này, Valve DIN  Standard có khả năng thay thế lẫn nhau giữa nhiều thương hiệu mà không cần thay đổi kết cấu hệ thống đường ống.

Lịch sử và vai trò của tiêu chuẩn DIN

DIN là viết tắt của Deutsches Institut für Normung, tổ chức tiêu chuẩn quốc gia của Đức được thành lập từ năm 1917. Trải qua hơn một thế kỷ phát triển, các tiêu chuẩn DIN đã trở thành nền tảng kỹ thuật cho nhiều ngành công nghiệp trên toàn thế giới.

Trong lĩnh vực van công nghiệp, tiêu chuẩn DIN đóng vai trò rất quan trọng vì giúp thống nhất các thông số kỹ thuật giữa nhà sản xuất, đơn vị thiết kế và đơn vị thi công. Điều này giúp giảm đáng kể sai sót trong quá trình lựa chọn thiết bị, đồng thời nâng cao tính tương thích khi thay thế hoặc mở rộng hệ thống.

Ngày nay, mặc dù châu Âu đã phát triển hệ tiêu chuẩn EN (European Standard), rất nhiều tiêu chuẩn DIN vẫn được duy trì hoặc chuyển đổi sang EN với nội dung kỹ thuật gần như tương đương. Vì vậy, khi tìm kiếm Valve DIN  Standard, người dùng vẫn sẽ gặp rất nhiều sản phẩm áp dụng cả tiêu chuẩn DIN và EN.

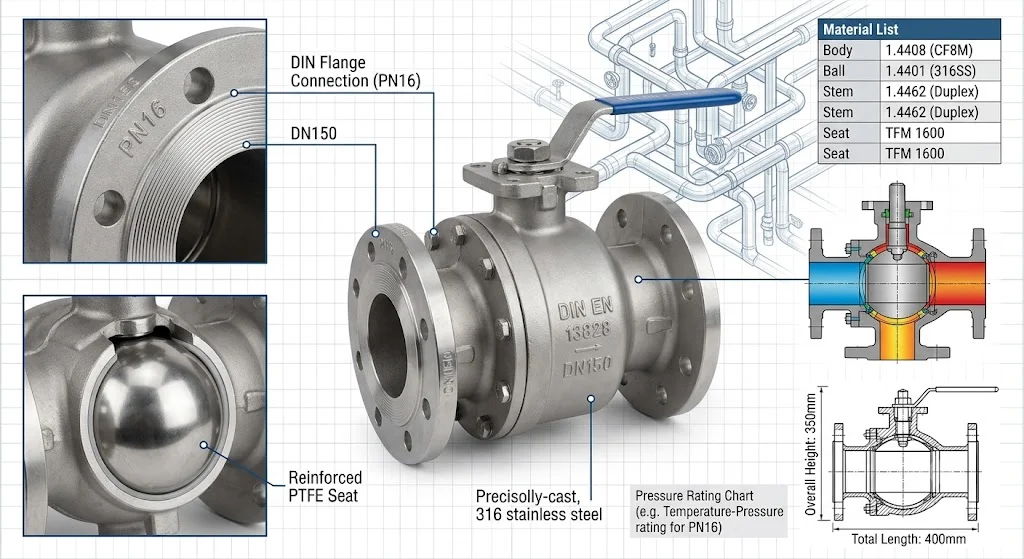

Các tiêu chuẩn DIN phổ biến đối với Valve DIN  Standard

DIN EN 1092-1 – Tiêu chuẩn mặt bích

Đây là tiêu chuẩn quan trọng nhất đối với Valve DIN  Standard, quy định kích thước, số lượng lỗ bu lông, đường kính vòng chia bu lông (PCD), chiều dày mặt bích và cấp áp suất PN.

Nhờ tiêu chuẩn này, van DIN có thể kết nối đồng bộ với các mặt bích cùng tiêu chuẩn mà không cần gia công bổ sung.

DIN 3202 – Khoảng cách Face to Face

DIN 3202 quy định chiều dài lắp đặt của van giữa hai mặt bích.

Việc thống nhất kích thước này giúp thay thế van cũ bằng van mới từ các nhà sản xuất khác nhau mà không cần cắt hoặc thay đổi đường ống.

DIN 3352 – Van cổng

Tiêu chuẩn này áp dụng cho các loại van cổng (Gate Valve), bao gồm yêu cầu về kích thước, cấu tạo và thử nghiệm.

Nhiều dòng Valve DIN  Standard thuộc nhóm van cổng đều được sản xuất theo tiêu chuẩn này.

DIN 3840 – Van bướm

DIN 3840 quy định các yêu cầu kỹ thuật dành cho van bướm công nghiệp, bao gồm kích thước lắp đặt, phương pháp kiểm tra và khả năng làm kín.

DIN 3230 – Kiểm tra áp lực

Tiêu chuẩn này quy định phương pháp thử áp lực thân van và thử độ kín trước khi sản phẩm được xuất xưởng.

Việc tuân thủ DIN 3230 giúp bảo đảm mỗi Valve DIN  Standard đều đạt yêu cầu an toàn trước khi đưa vào sử dụng.

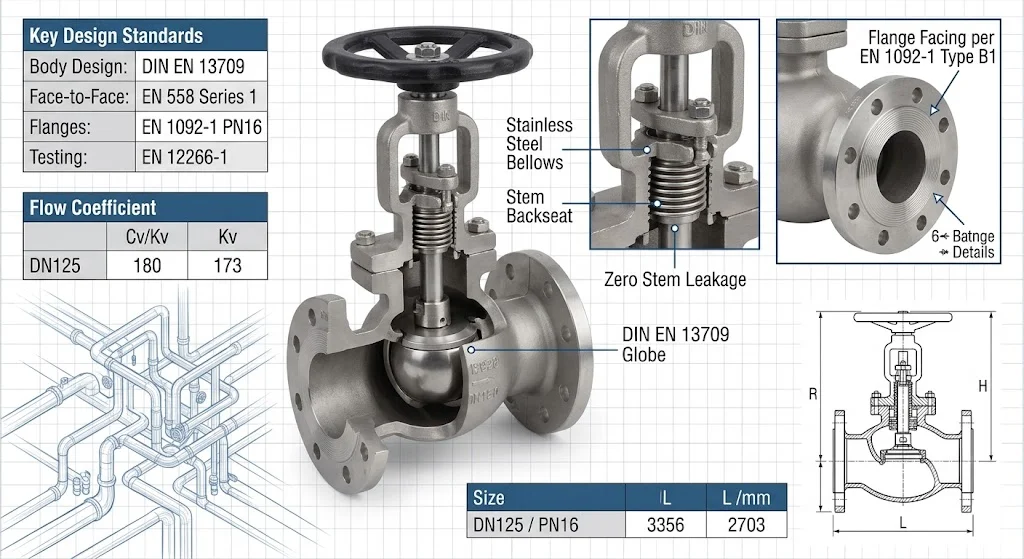

Thông số kỹ thuật của Valve DIN  Standard

Các loại Valve DIN  Standard phổ biến

DIN Gate Valve

Đây là dòng van cổng được sản xuất theo tiêu chuẩn DIN, thích hợp với các hệ thống yêu cầu đóng mở hoàn toàn và lưu lượng lớn.

Sản phẩm thường được sử dụng trong hệ thống cấp nước, PCCC và nhà máy xử lý nước.

DIN Butterfly Valve

Van bướm DIN có thiết kế nhỏ gọn, trọng lượng nhẹ và dễ lắp đặt.

Loại van này thường xuất hiện trong hệ thống HVAC, xử lý nước và các dây chuyền công nghiệp.

DIN Ball Valve

Van bi DIN sử dụng viên bi để đóng mở dòng lưu chất với góc xoay 90°.

Đây là lựa chọn phù hợp cho các hệ thống cần thao tác nhanh và độ kín cao.

DIN Check Valve

Van một chiều DIN được sử dụng để ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị trên đường ống.

Sản phẩm được lắp đặt phổ biến trong hệ thống cấp nước, PCCC và công nghiệp.

DIN Globe Valve

Van cầu DIN được thiết kế để điều tiết lưu lượng với độ chính xác cao.

Loại van này thường được sử dụng trong hệ thống hơi nóng, nước nóng và các quy trình công nghệ yêu cầu kiểm soát lưu lượng.

Ưu điểm của Valve DIN  Standard

Một trong những ưu điểm lớn nhất của Valve DIN  Standard là khả năng tương thích cao với các hệ thống đường ống áp dụng tiêu chuẩn DIN trên toàn thế giới. Điều này giúp việc lắp đặt, bảo trì và thay thế thiết bị trở nên đơn giản hơn, đồng thời giảm chi phí thi công.

Bên cạnh đó, các sản phẩm sản xuất theo tiêu chuẩn DIN thường trải qua quy trình kiểm tra nghiêm ngặt về vật liệu, kích thước, áp suất và độ kín trước khi xuất xưởng. Điều này giúp nâng cao độ tin cậy, giảm nguy cơ rò rỉ và kéo dài tuổi thọ thiết bị.

Ngoài ra, tiêu chuẩn DIN còn quy định rõ các cấp áp suất PN, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với điều kiện vận hành của hệ thống mà vẫn bảo đảm an toàn.

Ứng dụng của Valve DIN Standard

Valve DIN  Standard được ứng dụng trong nhiều lĩnh vực công nghiệp khác nhau.

Trong hệ thống cấp nước và xử lý nước, van DIN được sử dụng để kiểm soát dòng nước tại các nhà máy nước sạch, trạm bơm và mạng lưới phân phối. Đối với hệ thống HVAC, các loại van DIN giúp điều khiển nước lạnh, nước nóng và nước giải nhiệt trong các tòa nhà thương mại.

Trong ngành dầu khí, hóa chất và năng lượng, Valve DIN  Standard được lựa chọn nhờ khả năng chịu áp suất cao, làm việc ổn định trong điều kiện nhiệt độ khắc nghiệt và đáp ứng các yêu cầu kỹ thuật nghiêm ngặt. Ngoài ra, sản phẩm còn xuất hiện trong ngành thực phẩm, dược phẩm, giấy, xi măng, luyện kim và hệ thống phòng cháy chữa cháy.

Kinh nghiệm lựa chọn Valve DIN  Standard

Khi lựa chọn Valve DIN  Standard, trước tiên cần xác định tiêu chuẩn mặt bích của hệ thống để bảo đảm khả năng lắp đặt. Mặc dù DIN là tiêu chuẩn phổ biến tại châu Âu, nhiều hệ thống tại Việt Nam cũng sử dụng JIS hoặc ANSI, vì vậy cần kiểm tra kỹ trước khi đặt hàng.

Tiếp theo, nên lựa chọn đúng cấp áp suất PN tương ứng với áp suất làm việc thực tế. Ví dụ, hệ thống áp suất thấp có thể sử dụng PN10 hoặc PN16, trong khi các ứng dụng công nghiệp nặng có thể yêu cầu PN25 hoặc PN40.

Ngoài ra, cần lựa chọn vật liệu phù hợp với lưu chất và nhiệt độ làm việc. Gang phù hợp với nước sạch, inox thích hợp với môi trường ăn mòn và thực phẩm, còn thép carbon thường được sử dụng trong hệ thống hơi và dầu nóng. Việc lựa chọn sản phẩm từ các nhà sản xuất uy tín cùng đầy đủ chứng chỉ kiểm định sẽ giúp bảo đảm chất lượng và tuổi thọ của hệ thống.

FAQ – Câu hỏi thường gặp về Valve DIN Standard

Valve DIN Standard là gì?

Valve DIN  Standard là các loại van công nghiệp được thiết kế và sản xuất theo tiêu chuẩn DIN của Đức. Các tiêu chuẩn này quy định về kích thước, áp suất, vật liệu, thử nghiệm và khả năng lắp đặt nhằm bảo đảm tính đồng bộ và an toàn của sản phẩm.

DIN khác gì so với ANSI và JIS?

DIN là hệ tiêu chuẩn phổ biến tại châu Âu, ANSI được sử dụng nhiều tại Hoa Kỳ, còn JIS là tiêu chuẩn công nghiệp của Nhật Bản. Mỗi hệ tiêu chuẩn có quy định riêng về kích thước mặt bích, số lượng lỗ bu lông và cấp áp suất, vì vậy các sản phẩm không phải lúc nào cũng có thể thay thế trực tiếp cho nhau.

Valve DIN Standard có thể dùng cho hệ thống nước sạch không?

Có. Nhiều dòng van DIN bằng gang phủ Epoxy, đồng hoặc inox được thiết kế chuyên dụng cho hệ thống cấp nước sạch, đáp ứng các yêu cầu về độ kín và độ bền trong quá trình vận hành.

Valve DIN  Standard có những loại van nào?

Các dòng phổ biến bao gồm van cổng, van bướm, van bi, van cầu, van một chiều, van dao và nhiều loại van điều khiển tự động bằng điện hoặc khí nén. Mỗi loại được thiết kế để đáp ứng một chức năng cụ thể trong hệ thống đường ống.

Làm thế nào để lựa chọn Valve DIN Standard phù hợp?

Người dùng nên xác định kích thước DN, cấp áp suất PN, loại lưu chất, nhiệt độ làm việc và tiêu chuẩn kết nối của hệ thống trước khi lựa chọn. Đồng thời, nên ưu tiên các sản phẩm có chứng nhận chất lượng và được sản xuất theo đúng tiêu chuẩn DIN để bảo đảm khả năng vận hành lâu dài.

Kết luận

Valve DIN Standard là lựa chọn tối ưu cho các hệ thống đường ống yêu cầu tính đồng bộ, độ bền cao và tuân thủ các tiêu chuẩn kỹ thuật quốc tế. Với nhiều chủng loại, vật liệu và cấp áp suất khác nhau, các sản phẩm theo tiêu chuẩn DIN đáp ứng tốt nhu cầu từ hệ thống cấp nước dân dụng đến các ngành công nghiệp nặng. Việc lựa chọn đúng Valve DIN Standard sẽ giúp nâng cao hiệu quả vận hành, giảm chi phí bảo trì và bảo đảm độ an toàn cho toàn bộ hệ thống trong suốt vòng đời sử dụng Valve DIN Standard.
