SS Ball Valve là gì? Cấu tạo, nguyên lý và ứng dụng van bi inox

SS Ball Valve là dòng van bi được chế tạo từ Stainless Steel (SS), hay còn gọi là inox, dùng để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Nhờ khả năng chống ăn mòn vượt trội, chịu áp suất cao và tuổi thọ dài, SS Ball  Valve được sử dụng rộng rãi trong các ngành cấp nước, thực phẩm, đồ uống, dược phẩm, hóa chất, dầu khí và xử lý nước.

So với van bi bằng đồng hoặc gang, SS Ball  Valve có khả năng làm việc trong môi trường có nhiệt độ cao, áp suất lớn và lưu chất có tính ăn mòn mà vẫn duy trì độ kín và độ bền trong thời gian dài. Đây cũng là lý do dòng van này được ưu tiên trong các hệ thống yêu cầu tiêu chuẩn vệ sinh cao hoặc điều kiện vận hành khắc nghiệt.

Hiện nay, SS Ball  Valve được sản xuất với nhiều chủng loại như van bi inox 1 mảnh, 2 mảnh, 3 mảnh, van bi ren, van bi mặt bích, van bi điều khiển điện và van bi điều khiển khí nén, đáp ứng đa dạng nhu cầu sử dụng từ dân dụng đến công nghiệp.

SS Ball  Valve là gì?

SS Ball  Valve là loại van sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy của lưu chất. Khi tay gạt hoặc bộ truyền động xoay viên bi khoảng 90°, lỗ trên viên bi sẽ thẳng hàng hoặc vuông góc với đường ống để mở hoặc đóng hoàn toàn dòng lưu chất.

Trong đó, ký hiệu SS là viết tắt của Stainless Steel, nghĩa là thép không gỉ hoặc inox. Các vật liệu inox phổ biến được sử dụng để sản xuất SS Ball  Valve gồm:

• SS201

• SS304

• SS316

• SS316L

Trong số đó, SS304 Ball Valve và SS316 Ball Valve là hai dòng sản phẩm được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn tốt, độ bền cao và đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế.

Không giống van cổng hoặc van cầu cần quay nhiều vòng để vận hành, SS Ball  Valve chỉ cần xoay 1/4 vòng (90°), giúp thao tác nhanh, giảm thời gian vận hành và tăng độ an toàn khi xử lý sự cố.

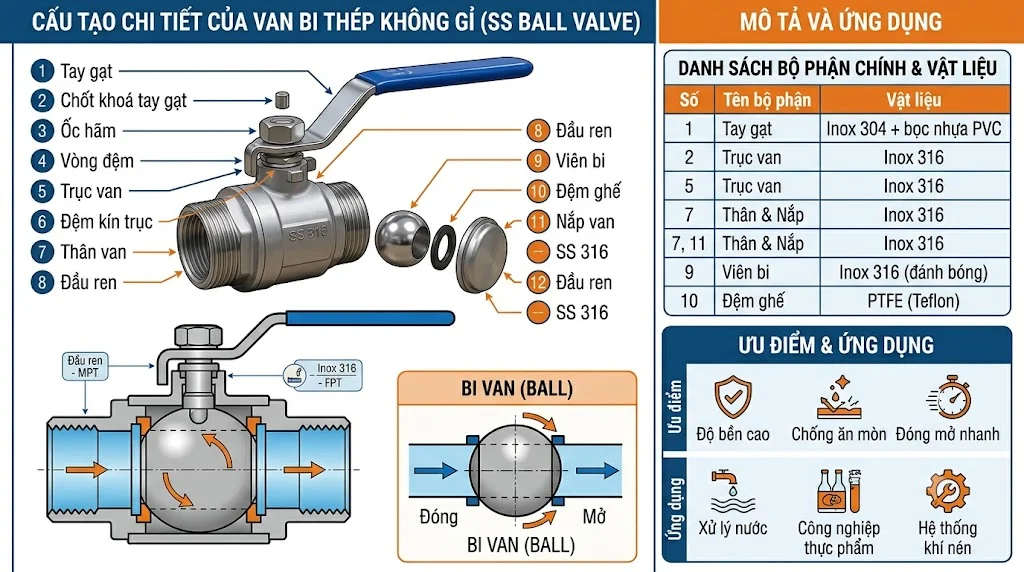

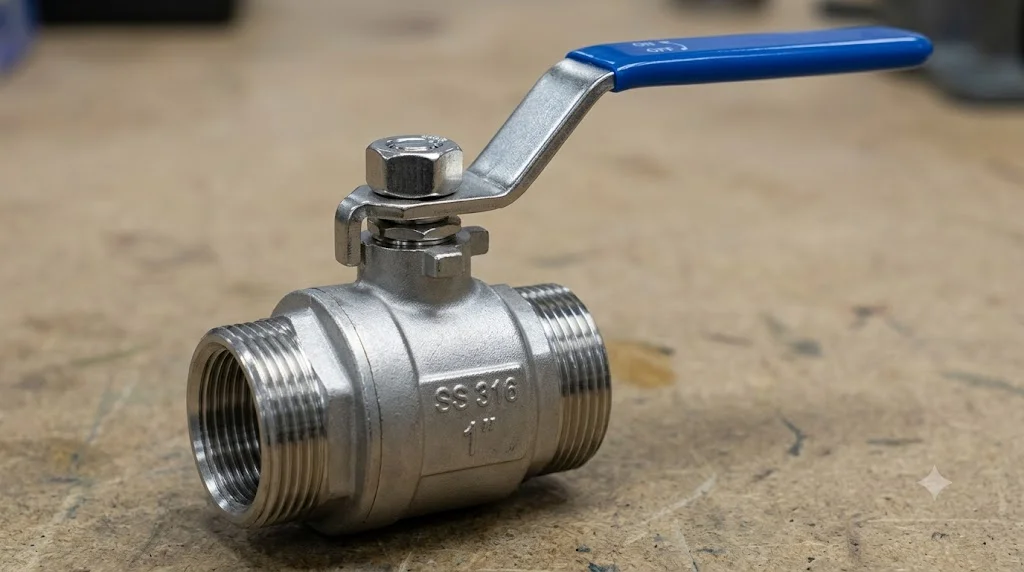

Cấu tạo của SS Ball  Valve

Thân van inox

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và kết nối trực tiếp với đường ống. Đối với SS Ball  Valve, thân van được gia công từ inox đúc hoặc inox rèn nhằm bảo đảm độ bền cơ học cao và khả năng chống ăn mòn vượt trội.

Tùy theo môi trường làm việc, người dùng có thể lựa chọn inox 304 cho nước sạch và thực phẩm hoặc inox 316 cho hóa chất, nước biển và môi trường có tính ăn mòn mạnh. Một số ngành yêu cầu tiêu chuẩn vệ sinh cao còn sử dụng inox 316L nhờ hàm lượng carbon thấp, giúp tăng khả năng chống ăn mòn mối hàn.

Ngoài khả năng chịu hóa chất, thân van inox còn có khả năng chịu nhiệt tốt, giúp thiết bị làm việc ổn định trong môi trường hơi nóng hoặc nhiệt độ cao.

Viên bi inox

Viên bi là bộ phận trực tiếp thực hiện chức năng đóng mở dòng lưu chất. Bi van được gia công chính xác bằng inox và đánh bóng với độ nhẵn rất cao nhằm giảm ma sát và nâng cao khả năng làm kín.

Ở giữa viên bi có một lỗ xuyên tâm. Khi lỗ này thẳng hàng với đường ống, lưu chất sẽ đi qua dễ dàng. Khi viên bi xoay 90°, phần đặc của bi sẽ chặn hoàn toàn dòng chảy.

Độ chính xác của viên bi quyết định trực tiếp đến độ kín, mô-men vận hành và tuổi thọ của SS Ball  Valve.

Trục van

Trục van kết nối giữa tay gạt hoặc bộ truyền động với viên bi. Khi người vận hành xoay tay gạt hoặc khi bộ truyền động hoạt động, trục sẽ truyền mô-men xoắn đến viên bi để thay đổi trạng thái đóng hoặc mở.

Các dòng SS Ball  Valve chất lượng cao thường sử dụng thiết kế Blow-out Proof Stem, giúp tăng độ an toàn khi làm việc dưới áp suất lớn và hạn chế nguy cơ bật trục trong quá trình vận hành.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa viên bi và thân van, giúp ngăn chặn hiện tượng rò rỉ.

Các vật liệu phổ biến gồm:

• PTFE (Teflon)

• RPTFE

• PEEK

• Viton

• EPDM

Tùy theo nhiệt độ và loại lưu chất, nhà sản xuất sẽ lựa chọn loại gioăng phù hợp nhằm bảo đảm khả năng làm kín và tuổi thọ của van.

Tay gạt hoặc bộ truyền động

SS Ball  Valve có thể vận hành bằng nhiều phương thức khác nhau như:

• Tay gạt

• Tay quay hộp số

• Bộ truyền động điện

• Bộ truyền động khí nén

Trong các hệ thống tự động hóa, van thường được tích hợp với bộ điều khiển điện hoặc khí nén để kết nối với PLC, SCADA hoặc hệ thống quản lý trung tâm.

Nguyên lý hoạt động của SS Ball  Valve

SS Ball  Valve hoạt động theo nguyên lý xoay viên bi bên trong thân van.

Khi tay gạt song song với đường ống, lỗ xuyên tâm trên viên bi sẽ tạo thành một đường dẫn liên tục cho lưu chất đi qua. Nhờ thiết kế này, tổn thất áp suất rất thấp và lưu lượng gần như được giữ nguyên.

Khi tay gạt được xoay vuông góc với đường ống, phần đặc của viên bi sẽ chặn kín dòng lưu chất. Đồng thời, gioăng PTFE ép sát vào bề mặt viên bi tạo nên khả năng làm kín gần như tuyệt đối.

Quá trình đóng mở chỉ diễn ra trong khoảng 90°, giúp SS Ball  Valve phản hồi nhanh và phù hợp với các hệ thống yêu cầu thao tác thường xuyên.

Thông số kỹ thuật của SS Ball  Valve

Các loại SS Ball  Valve phổ biến

SS Ball  Valve 1 Piece

Đây là dòng van có thân đúc nguyên khối, thiết kế nhỏ gọn và giá thành hợp lý. Loại van này phù hợp với các hệ thống áp suất trung bình và ít yêu cầu tháo rời để bảo trì.

SS Ball  Valve 2 Piece

Van gồm hai phần thân được ghép với nhau bằng ren hoặc bu lông. Thiết kế này giúp việc bảo trì và thay thế linh kiện thuận tiện hơn, đồng thời vẫn bảo đảm độ kín và độ bền cao.

SS Ball  Valve 3 Piece

Loại van này có cấu tạo ba mảnh, cho phép tháo rời phần thân giữa mà không cần tháo toàn bộ van khỏi đường ống. Đây là lựa chọn phổ biến trong ngành thực phẩm, dược phẩm và các hệ thống cần vệ sinh định kỳ.

SS Ball  Valve điều khiển điện và khí nén

Các dòng van này được tích hợp bộ truyền động điện hoặc khí nén nhằm phục vụ hệ thống tự động hóa. Chúng thường được sử dụng trong nhà máy sản xuất, dây chuyền chế biến thực phẩm và hệ thống xử lý nước hiện đại.

Ưu điểm của SS Ball  Valve

Một trong những ưu điểm lớn nhất của SS Ball  Valve là khả năng chống ăn mòn vượt trội. Inox giúp van hoạt động ổn định trong môi trường nước sạch, hóa chất nhẹ, hơi nóng và nhiều loại lưu chất có tính ăn mòn mà các vật liệu khác khó đáp ứng.

Ngoài ra, SS Ball  Valve có độ kín rất cao nhờ viên bi được gia công chính xác kết hợp với gioăng PTFE hoặc Viton. Điều này giúp hạn chế rò rỉ, giảm thất thoát lưu chất và nâng cao hiệu quả vận hành.

Thiết kế đóng mở nhanh chỉ với góc xoay 90° giúp giảm thời gian thao tác và tăng tính an toàn trong quá trình sử dụng. Đồng thời, cấu tạo đơn giản cũng giúp giảm chi phí bảo trì và kéo dài tuổi thọ của thiết bị.

Ứng dụng của SS Ball  Valve

SS Ball  Valve được ứng dụng trong rất nhiều lĩnh vực khác nhau.

Trong ngành cấp nước, van được sử dụng để đóng mở các tuyến ống chính và hệ thống bơm. Đối với ngành thực phẩm và đồ uống, sản phẩm đáp ứng các yêu cầu vệ sinh nghiêm ngặt nhờ bề mặt inox nhẵn, hạn chế bám cặn và dễ làm sạch.

Trong ngành hóa chất, dược phẩm và xử lý nước, SS Ball  Valve được sử dụng để kiểm soát nhiều loại lưu chất có tính ăn mòn hoặc yêu cầu độ tinh khiết cao. Ngoài ra, sản phẩm còn được ứng dụng trong hệ thống hơi nóng, dầu khí, HVAC, PCCC và các dây chuyền sản xuất tự động.

Kinh nghiệm lựa chọn SS Ball  Valve

Khi lựa chọn SS Ball  Valve, trước tiên cần xác định loại inox phù hợp với môi trường làm việc. Inox 304 là lựa chọn phổ biến cho nước sạch và thực phẩm, trong khi inox 316 hoặc 316L phù hợp với hóa chất, nước biển và môi trường có tính ăn mòn cao.

Tiếp theo, cần lựa chọn kiểu kết nối, áp suất làm việc, nhiệt độ và vật liệu gioăng phù hợp với hệ thống. Đối với các ứng dụng cần bảo trì thường xuyên, nên ưu tiên dòng SS Ball  Valve 3 Piece để thuận tiện trong quá trình vệ sinh và thay thế linh kiện.

Ngoài ra, người dùng nên lựa chọn sản phẩm từ các thương hiệu uy tín, có đầy đủ chứng nhận chất lượng và chính sách bảo hành để bảo đảm hiệu quả sử dụng lâu dài.

FAQ – Câu hỏi thường gặp về SS Ball Valve

SS Ball Valve có nghĩa là gì?

SS Ball Valve là van bi được chế tạo từ Stainless Steel (inox). Đây là dòng van có khả năng chống ăn mòn cao, được sử dụng trong nhiều hệ thống cấp nước và công nghiệp.

SS304 và SS316 Ball Valve khác nhau như thế nào?

SS304 phù hợp với nước sạch, thực phẩm và nhiều môi trường thông thường. SS316 chứa thêm Molypden nên có khả năng chống ăn mòn tốt hơn, đặc biệt trong môi trường hóa chất hoặc nước biển.

SS Ball  Valve có dùng cho hơi nóng được không?

Có. Tuy nhiên, cần lựa chọn loại gioăng và áp suất làm việc phù hợp với nhiệt độ của hệ thống để bảo đảm độ kín và tuổi thọ của van.

Nên chọn SS Ball Valve 2 Piece hay 3 Piece?

Nếu hệ thống yêu cầu bảo trì thường xuyên hoặc cần vệ sinh định kỳ, SS Ball Valve 3 Piece sẽ thuận tiện hơn. Đối với các ứng dụng thông thường, SS Ball  Valve 2 Piece là lựa chọn cân bằng giữa chi phí và hiệu quả sử dụng.

Tuổi thọ của SS Ball  Valve là bao lâu?

Nếu được lựa chọn đúng vật liệu, lắp đặt đúng kỹ thuật và bảo trì định kỳ, SS Ball Valve có thể hoạt động ổn định từ 15 đến hơn 25 năm, tùy thuộc vào môi trường làm việc và tần suất vận hành.

Kết luận

SS Ball Valve là dòng van bi inox có độ bền cao, khả năng chống ăn mòn vượt trội và hiệu suất làm kín rất tốt, phù hợp với nhiều hệ thống từ cấp nước, thực phẩm đến hóa chất và công nghiệp nặng. Với thiết kế đóng mở nhanh, đa dạng vật liệu và nhiều kiểu kết nối, SS Ball Valve đáp ứng tốt các yêu cầu kỹ thuật trong nhiều điều kiện vận hành khác nhau. Để đạt hiệu quả sử dụng tối ưu, người dùng nên lựa chọn đúng loại inox, kích thước, tiêu chuẩn kết nối và vật liệu gioăng phù hợp với môi trường làm việc thực tế SS Ball Valve.
