Van nước chữ T là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết

Van nước chữ T là loại van được thiết kế với 3 cửa kết nối theo hình dạng chữ T, cho phép phân chia, chuyển hướng hoặc trộn dòng lưu chất trong hệ thống đường ống. Đây là thiết bị được sử dụng phổ biến trong hệ thống cấp nước, HVAC, xử lý nước, công nghiệp thực phẩm, hóa chất và nhiều dây chuyền sản xuất hiện đại.

Khác với các loại van thông thường chỉ có hai đầu vào và ra, Van nước chữ  T có khả năng điều khiển dòng chảy linh hoạt giữa ba nhánh đường ống. Nhờ đó, người vận hành có thể dễ dàng chuyển hướng nước sang các khu vực khác nhau hoặc kết hợp nhiều nguồn cấp mà không cần lắp thêm nhiều phụ kiện.

Hiện nay, trên thị trường có nhiều loại Van nước chữ  T như van bi 3 ngã chữ T, van cầu 3 ngã, van điều khiển chữ T và van trộn nước. Mỗi loại đều có cấu tạo và nguyên lý hoạt động riêng, đáp ứng các yêu cầu kỹ thuật khác nhau trong từng hệ thống.

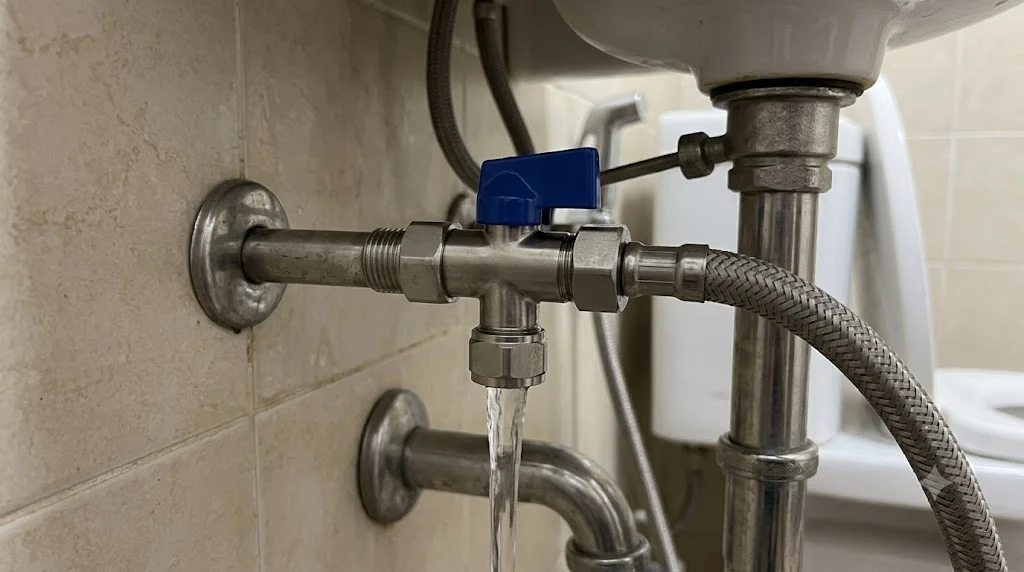

Van nước chữ  T là gì?

Van nước chữ  T là thiết bị điều khiển dòng chảy có ba cổng kết nối, trong đó các cổng được bố trí theo hình chữ T. Tùy theo thiết kế của bi van hoặc cơ cấu đóng mở bên trong, van có thể thực hiện nhiều chức năng như:

• Chia một dòng nước thành hai nhánh.

• Gộp hai nguồn nước vào một đường ống.

• Chuyển hướng dòng chảy từ nhánh này sang nhánh khác.

• Điều tiết lưu lượng giữa các nhánh trong hệ thống.

Trong thực tế, khi nhắc đến Van nước chữ  T, đa số người dùng đang nói đến van bi 3 ngã chữ T (T-Port Ball Valve). Đây là loại van có viên bi được khoan lỗ theo hình chữ T, cho phép kết nối đồng thời nhiều cửa của van tùy theo vị trí tay gạt hoặc bộ truyền động.

Nhờ khả năng vận hành linh hoạt, Van nước chữ  T giúp giảm số lượng co, tê, van khóa và các phụ kiện khác trên đường ống, từ đó tiết kiệm chi phí đầu tư và giảm nguy cơ rò rỉ tại các điểm nối.

Cấu tạo của Van nước chữ  T

Thân van

Thân van là bộ phận chịu áp lực và liên kết trực tiếp với hệ thống đường ống. Tùy theo môi trường sử dụng, thân van có thể được chế tạo từ đồng thau, inox 304, inox 316, thép carbon, gang hoặc nhựa PVC, UPVC, CPVC.

Đối với hệ thống nước sinh hoạt, van đồng và inox là hai lựa chọn phổ biến nhờ khả năng chống ăn mòn và bảo đảm an toàn vệ sinh. Trong khi đó, các hệ thống hóa chất hoặc xử lý nước thường sử dụng van nhựa hoặc inox 316 để tăng khả năng kháng hóa chất.

Thân van được thiết kế với ba đầu kết nối theo hình chữ T và có thể là kiểu ren, mặt bích, hàn hoặc rắc co tùy theo tiêu chuẩn đường ống.

Bi van chữ T

Đây là bộ phận quan trọng nhất của van. Bi van có dạng hình cầu với lỗ khoan theo hình chữ T, cho phép kết nối ba cửa của van theo nhiều chế độ khác nhau.

Khi xoay bi van, các cửa sẽ được mở hoặc đóng theo từng vị trí nhất định, giúp người vận hành dễ dàng chuyển hướng hoặc phân chia dòng nước. Bề mặt bi thường được đánh bóng và mạ Crom nhằm giảm ma sát, tăng khả năng chống mài mòn và nâng cao độ kín.

Độ chính xác trong gia công bi van ảnh hưởng trực tiếp đến khả năng làm kín, lưu lượng và tuổi thọ của thiết bị.

Trục van

Trục van kết nối giữa tay gạt hoặc bộ truyền động với bi van. Khi người vận hành xoay tay gạt hoặc khi bộ truyền động hoạt động, trục sẽ truyền mô-men xoắn đến bi van để thay đổi hướng dòng chảy.

Trục thường được chế tạo từ inox không gỉ nhằm bảo đảm độ bền cơ học, chống ăn mòn và chịu được số lượng lớn chu kỳ đóng mở.

Gioăng làm kín

Gioăng làm kín được lắp giữa bi van và thân van nhằm ngăn chặn hiện tượng rò rỉ nước trong quá trình vận hành.

Các vật liệu phổ biến gồm PTFE (Teflon), RPTFE, EPDM, NBR hoặc Viton. Mỗi loại có khả năng chịu nhiệt, chịu hóa chất và chịu áp suất khác nhau, vì vậy cần lựa chọn phù hợp với môi trường làm việc.

Tay gạt hoặc bộ truyền động

Van nước chữ  T có thể được vận hành bằng tay gạt, hộp số giảm tốc, bộ truyền động điện hoặc khí nén.

Đối với hệ thống dân dụng, tay gạt là lựa chọn phổ biến vì thao tác đơn giản và chi phí thấp. Trong các nhà máy tự động hóa, van thường được kết hợp với bộ truyền động điện hoặc khí nén để điều khiển từ xa thông qua PLC hoặc hệ thống SCADA.

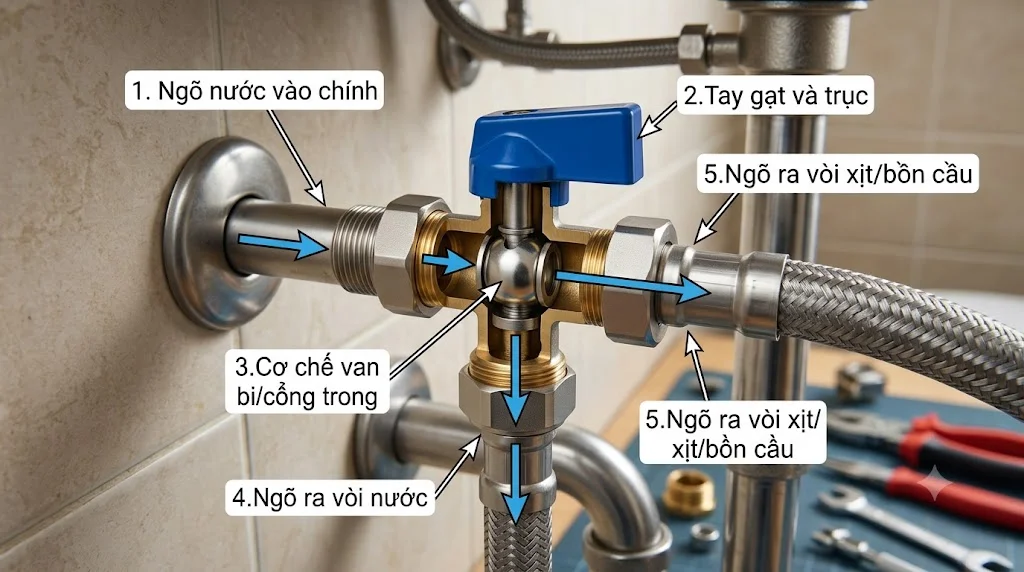

Nguyên lý hoạt động của Van nước chữ  T

Van nước chữ  T hoạt động dựa trên chuyển động quay của bi van. Khi tay gạt hoặc bộ truyền động xoay trục van, bi van sẽ thay đổi vị trí, từ đó làm thay đổi đường đi của dòng nước.

Ở từng góc xoay khác nhau, van có thể:

• Kết nối đồng thời ba cửa để phân phối dòng nước.

• Kết nối một cửa vào với hai cửa ra.

• Chuyển dòng nước từ một nhánh sang nhánh khác.

• Đóng một cửa và duy trì lưu thông giữa hai cửa còn lại.

• Ngắt hoàn toàn dòng lưu chất nếu thiết kế van cho phép.

Nhờ cấu tạo đặc biệt của bi van chữ T, thiết bị có khả năng chuyển đổi trạng thái rất nhanh chỉ với góc xoay 90°. Điều này giúp giảm thời gian thao tác, tăng hiệu quả vận hành và hạn chế tổn thất áp suất trong hệ thống.

Các loại Van nước chữ  T phổ biến

Van bi 3 ngã chữ T

Đây là loại Van nước chữ  T được sử dụng nhiều nhất hiện nay. Bi van có lỗ khoan hình chữ T, cho phép kết nối linh hoạt giữa ba cửa.

Loại van này phù hợp với hệ thống phân phối nước, chuyển hướng dòng chảy hoặc trộn hai nguồn nước trong cùng một hệ thống.

Van bi 3 ngã chữ L

Mặc dù cũng có ba cửa kết nối nhưng bi van được khoan theo hình chữ L thay vì chữ T.

Van chữ L chỉ cho phép chuyển hướng dòng nước giữa hai cửa tại một thời điểm và không thể kết nối đồng thời cả ba cửa như van chữ T.

Van điều khiển chữ T bằng điện

Đây là loại van sử dụng mô-tơ điện để điều khiển vị trí của bi van. Thiết bị thường được tích hợp trong các hệ thống tự động hóa, nơi yêu cầu điều khiển từ xa hoặc lập trình theo quy trình sản xuất.

Van điều khiển chữ T bằng khí nén

Van sử dụng áp lực khí nén để vận hành, có tốc độ đóng mở nhanh và phù hợp với các nhà máy yêu cầu làm việc liên tục hoặc môi trường dễ cháy nổ.

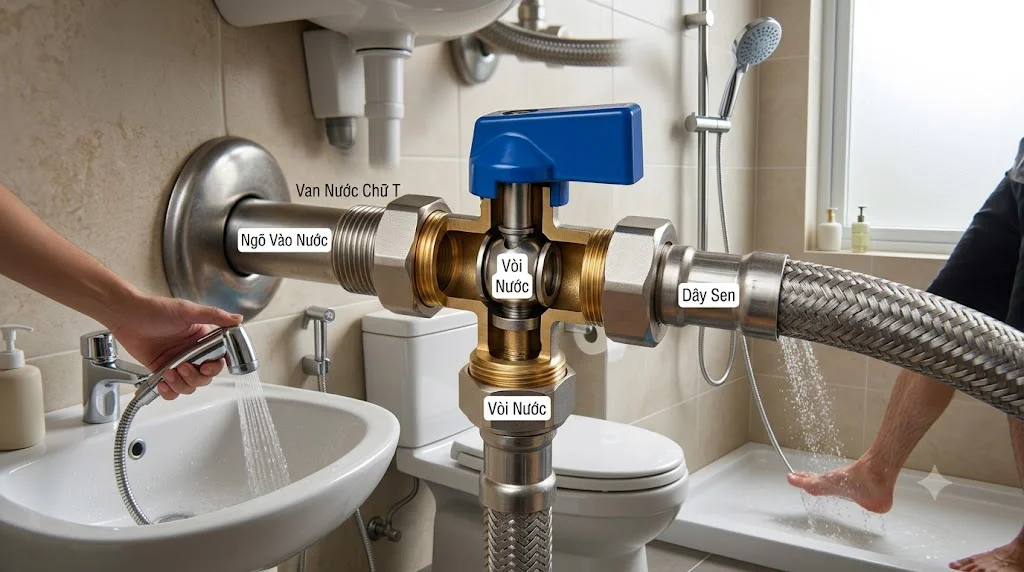

Thông số kỹ thuật của Van nước chữ  T

Ưu điểm của Van nước chữ  T

Van nước chữ  T mang lại nhiều lợi ích so với việc sử dụng nhiều van hai ngã kết hợp với các phụ kiện chia nhánh.

Trước hết, thiết bị giúp giảm số lượng phụ kiện trên đường ống, từ đó giảm chi phí đầu tư, tiết kiệm không gian lắp đặt và hạn chế nguy cơ rò rỉ tại các mối nối.

Bên cạnh đó, van có khả năng chuyển hướng hoặc phân chia dòng nước chỉ với một thao tác xoay 90°, giúp việc vận hành trở nên nhanh chóng và thuận tiện hơn. Thiết kế đơn giản cũng giúp giảm chi phí bảo trì và tăng độ bền trong quá trình sử dụng.

Ngoài ra, nhiều dòng van còn hỗ trợ lắp bộ truyền động điện hoặc khí nén, đáp ứng yêu cầu tự động hóa của các nhà máy hiện đại.

Ứng dụng của Van nước chữ  T

Van nước chữ T được ứng dụng trong rất nhiều lĩnh vực nhờ khả năng điều khiển dòng chảy linh hoạt.

Trong hệ thống cấp nước dân dụng, van được sử dụng để chuyển hướng nước giữa các bồn chứa, máy bơm hoặc nhiều khu vực sử dụng khác nhau. Điều này giúp tối ưu việc phân phối nước mà không cần lắp đặt nhiều van riêng biệt.

Trong ngành HVAC, van được sử dụng để chuyển đổi dòng nước nóng, nước lạnh hoặc điều tiết nước qua các bộ trao đổi nhiệt. Khả năng thay đổi hướng dòng chảy nhanh chóng giúp hệ thống hoạt động hiệu quả và tiết kiệm năng lượng.

Ngoài ra, van còn được sử dụng trong các nhà máy thực phẩm, dược phẩm, hóa chất, xử lý nước, sản xuất đồ uống, hệ thống CIP và nhiều dây chuyền tự động hóa, nơi cần chuyển đổi hoặc trộn nhiều nguồn lưu chất khác nhau.

Kinh nghiệm lựa chọn Van nước chữ  T

Khi lựa chọn Van nước chữ  T, trước tiên cần xác định rõ mục đích sử dụng là chia dòng, chuyển hướng hay trộn lưu chất. Điều này sẽ quyết định việc nên chọn van bi chữ T (T-Port) hay van bi chữ L (L-Port).

Tiếp theo, cần lựa chọn vật liệu phù hợp với môi trường làm việc. Van đồng thích hợp cho nước sạch, van inox phù hợp với thực phẩm, hóa chất và môi trường ăn mòn, trong khi van nhựa là lựa chọn tối ưu cho các hệ thống xử lý hóa chất có tính ăn mòn cao.

Ngoài ra, người dùng cần kiểm tra kích thước đường ống, áp suất làm việc, nhiệt độ lưu chất và tiêu chuẩn kết nối để bảo đảm khả năng lắp đặt và vận hành ổn định. Đối với các hệ thống tự động, nên lựa chọn loại van có khả năng tích hợp bộ truyền động điện hoặc khí nén để nâng cao hiệu quả quản lý.

FAQ – Câu hỏi thường gặp về Van nước chữ T

Van nước chữ T có chức năng gì?

Van nước chữ  T có chức năng chia dòng, chuyển hướng hoặc trộn dòng nước giữa ba cửa kết nối. Tùy theo thiết kế của bi van và vị trí đóng mở, thiết bị có thể đáp ứng nhiều phương án điều khiển dòng chảy khác nhau.

Van chữ T và van chữ L khác nhau như thế nào?

Van chữ T có thể kết nối đồng thời ba cửa hoặc một cửa với hai cửa còn lại, trong khi van chữ L chỉ chuyển hướng giữa hai cửa tại một thời điểm. Vì vậy, van chữ T linh hoạt hơn trong các hệ thống cần phân phối hoặc trộn lưu chất.

Van nước chữ T có dùng cho nước nóng được không?

Có. Nếu sử dụng cho nước nóng, nên lựa chọn van bằng đồng hoặc inox kết hợp với gioăng PTFE hoặc Viton để bảo đảm khả năng chịu nhiệt và độ kín trong quá trình vận hành.

Van nước chữ T có thể điều khiển tự động không?

Hoàn toàn có thể. Nhiều dòng van hiện nay được thiết kế để lắp bộ truyền động điện hoặc khí nén, cho phép điều khiển từ xa thông qua PLC, SCADA hoặc các hệ thống điều khiển tự động khác.

Nên chọn Van nước chữ  T bằng đồng hay inox?

Van đồng phù hợp với hệ thống nước sinh hoạt và có chi phí đầu tư thấp hơn. Trong khi đó, van inox có khả năng chống ăn mòn, chịu nhiệt và chịu hóa chất tốt hơn, phù hợp với các ngành thực phẩm, dược phẩm, hóa chất và công nghiệp.

Kết luận

Van nước chữ T là giải pháp hiệu quả cho các hệ thống cần chia dòng, chuyển hướng hoặc trộn lưu chất giữa ba nhánh đường ống. Với thiết kế linh hoạt, khả năng làm kín cao, vận hành nhanh và dễ tích hợp tự động hóa, loại van này được ứng dụng rộng rãi trong cấp nước, HVAC, xử lý nước và nhiều ngành công nghiệp hiện đại. Để hệ thống hoạt động ổn định và đạt hiệu quả cao, người dùng nên lựa chọn Van nước chữ T phù hợp với mục đích sử dụng, vật liệu, kích thước và điều kiện vận hành thực tế.
