Van khóa chữ T là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Van khóa chữ T là loại van 3 ngã (3-Way Valve) được thiết kế với ba cổng kết nối theo hình chữ T, cho phép đóng, mở, chuyển hướng hoặc phân chia dòng lưu chất trong hệ thống đường ống. Đây là thiết bị được sử dụng phổ biến trong các hệ thống cấp nước, khí nén, dầu, hóa chất, HVAC, xử lý nước và nhiều dây chuyền sản xuất công nghiệp. So với các loại van 2 ngã thông thường, Van khóa T mang lại tính linh hoạt cao hơn khi có thể điều khiển dòng chảy giữa nhiều nhánh đường ống mà không cần lắp đặt thêm nhiều van riêng biệt.

Hiện nay, Van khóa T được sản xuất dưới nhiều dạng như van bi 3 ngã chữ T, van bướm 3 ngã và van điều khiển tự động bằng điện hoặc khí nén. Trong đó, van bi chữ T là dòng sản phẩm được sử dụng nhiều nhất nhờ khả năng đóng mở nhanh, độ kín cao và cấu tạo đơn giản. Với nhiều lựa chọn về vật liệu như đồng, inox, thép hoặc nhựa cùng đa dạng kích thước từ DN15 đến DN200, Van khóa T đáp ứng tốt yêu cầu của cả hệ thống dân dụng lẫn công nghiệp.

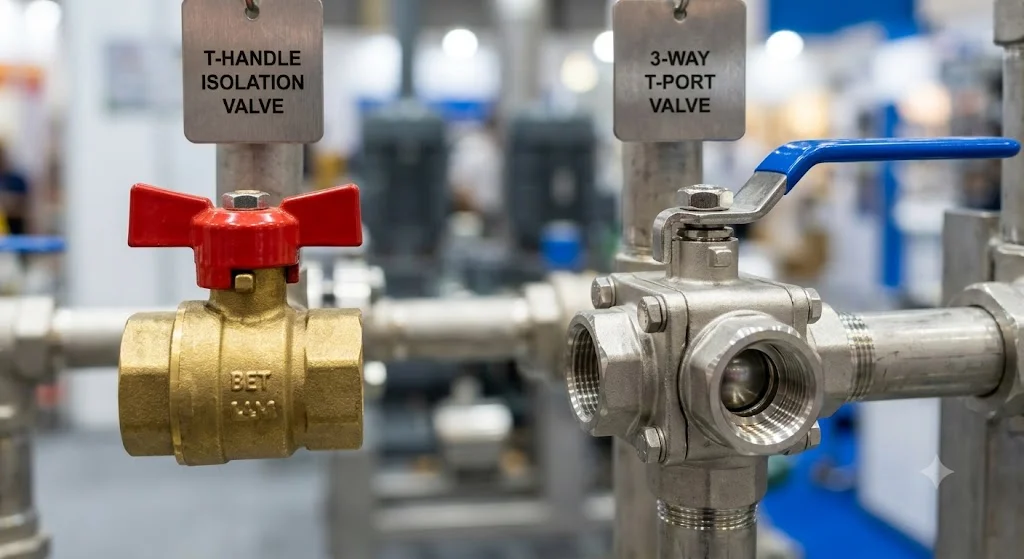

Van khóa T là gì?

Van khóa chữ T là thiết bị dùng để điều khiển hướng dòng chảy thông qua ba cổng kết nối được bố trí theo hình chữ T. Bên trong van là viên bi hoặc cơ cấu đóng mở có lỗ khoan hình chữ T, cho phép lưu chất đi qua theo nhiều hướng khác nhau tùy vào vị trí xoay của tay gạt hoặc bộ truyền động. Nhờ cấu tạo này, người vận hành có thể chuyển đổi dòng chảy giữa các nhánh, kết hợp hai nguồn lưu chất hoặc chia một dòng thành nhiều hướng khác nhau chỉ với một thiết bị duy nhất.

Trong thực tế, Van khóa T thường được sử dụng tại những vị trí cần chuyển đổi nguồn nước, lựa chọn đường ống vận hành hoặc phân phối lưu chất đến nhiều thiết bị khác nhau. Việc sử dụng một van 3 ngã thay cho nhiều van 2 ngã giúp hệ thống trở nên gọn gàng, giảm số lượng mối nối và hạn chế nguy cơ rò rỉ.

Ưu điểm của Van khóa T

Điều khiển dòng chảy linh hoạt

Ưu điểm nổi bật nhất của Van khóa T là khả năng điều khiển dòng lưu chất theo nhiều hướng khác nhau chỉ bằng một thao tác xoay tay gạt hoặc tín hiệu điều khiển. Tùy theo thiết kế của viên bi chữ T, van có thể cho phép lưu chất đi qua cả ba cổng cùng lúc, chuyển hướng dòng chảy từ một cổng sang cổng khác hoặc kết hợp hai nguồn lưu chất vào cùng một đường ống. Điều này giúp hệ thống vận hành linh hoạt hơn rất nhiều so với việc sử dụng các loại van thông thường. Đây cũng là lý do Van khóa T được sử dụng phổ biến trong các dây chuyền sản xuất và hệ thống điều khiển tự động.

Giảm số lượng thiết bị trên đường ống

Thay vì phải lắp đặt nhiều van khóa riêng biệt để điều khiển từng nhánh đường ống, Van khóa T có thể thực hiện nhiều chức năng trong cùng một thiết bị. Điều này giúp giảm số lượng phụ kiện, hạn chế các mối nối và tiết kiệm không gian lắp đặt. Đồng thời, việc giảm số lượng thiết bị cũng góp phần giảm chi phí đầu tư ban đầu cũng như chi phí bảo trì trong quá trình sử dụng.

Độ kín cao

Các dòng Van khóa T hiện đại thường sử dụng gioăng PTFE, Teflon hoặc các vật liệu làm kín chất lượng cao nhằm bảo đảm khả năng chống rò rỉ trong nhiều điều kiện áp suất khác nhau. Bề mặt viên bi được gia công chính xác giúp tạo độ kín tuyệt đối khi van ở trạng thái đóng. Điều này đặc biệt quan trọng đối với các hệ thống hóa chất, khí nén hoặc lưu chất có giá trị cao, nơi việc thất thoát lưu chất có thể gây thiệt hại lớn.

Đóng mở nhanh

Đối với dòng van bi chữ T, người sử dụng chỉ cần xoay tay gạt một góc 90 độ để thay đổi hướng dòng chảy hoặc đóng mở van. Thời gian thao tác rất nhanh giúp giảm thời gian xử lý khi cần chuyển đổi chế độ vận hành của hệ thống. Ngoài ra, nhiều dòng van còn có thể kết hợp với bộ truyền động điện hoặc khí nén để tự động hóa hoàn toàn quá trình điều khiển.

Độ bền cao

Van khóa T được chế tạo từ nhiều loại vật liệu như đồng, inox 304, inox 316, thép carbon hoặc nhựa kỹ thuật. Mỗi loại vật liệu đều được lựa chọn để phù hợp với từng môi trường làm việc khác nhau như nước sạch, hóa chất, hơi nóng hoặc khí nén. Nhờ đó, sản phẩm có khả năng làm việc ổn định trong thời gian dài và giảm đáng kể chi phí bảo trì.

Cấu tạo của Van khóa T

Thân van

Thân van là bộ phận chịu áp lực chính và kết nối trực tiếp với hệ thống đường ống. Tùy theo môi trường làm việc, thân van có thể được chế tạo từ đồng, gang, thép, inox hoặc nhựa kỹ thuật nhằm đáp ứng yêu cầu về độ bền và khả năng chống ăn mòn. Thiết kế chắc chắn giúp van chịu được áp suất làm việc cao và hoạt động ổn định trong nhiều điều kiện khác nhau.

Viên bi chữ T

Đây là bộ phận quan trọng nhất của Van khóa T. Bên trong viên bi được khoan lỗ theo hình chữ T, cho phép kết nối nhiều cổng khác nhau khi xoay đến từng vị trí. Thiết kế này giúp van thực hiện nhiều chức năng như chuyển hướng, phân chia hoặc trộn dòng lưu chất trong cùng một thiết bị.

Trục van

Trục van truyền chuyển động từ tay gạt hoặc bộ truyền động đến viên bi. Bộ phận này thường được chế tạo từ inox nhằm tăng khả năng chống gỉ và chịu lực tốt trong quá trình vận hành. Thiết kế chính xác giúp viên bi xoay nhẹ nhàng và duy trì độ kín ổn định.

Gioăng làm kín

Gioăng thường được làm từ PTFE, Teflon, EPDM hoặc Viton tùy theo môi trường sử dụng. Chức năng của gioăng là tạo độ kín giữa viên bi và thân van, hạn chế tối đa hiện tượng rò rỉ lưu chất trong quá trình vận hành. Đây là bộ phận ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả làm việc của van.

Tay gạt hoặc bộ truyền động

Van khóa T có thể sử dụng tay gạt đối với các hệ thống vận hành thủ công hoặc kết hợp với bộ truyền động điện và khí nén để đáp ứng yêu cầu tự động hóa. Việc lựa chọn phương thức điều khiển phụ thuộc vào quy mô hệ thống và mức độ tự động hóa của từng ứng dụng.

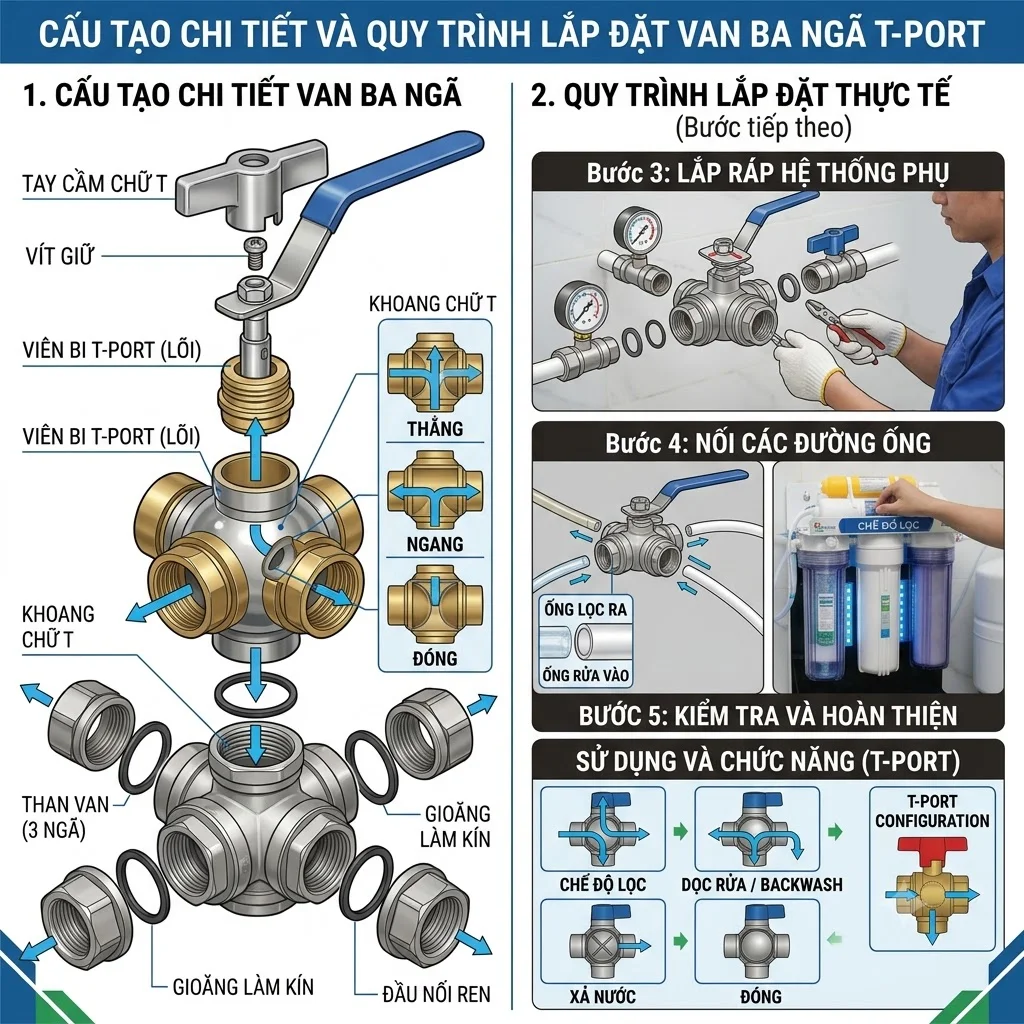

Nguyên lý hoạt động của Van khóa T

Van khóa T hoạt động dựa trên chuyển động xoay của viên bi có lỗ khoan hình chữ T. Khi người vận hành xoay tay gạt hoặc khi bộ truyền động nhận tín hiệu điều khiển, viên bi sẽ xoay đến vị trí tương ứng để thay đổi hướng dòng lưu chất. Tùy theo cấu tạo của lỗ chữ T, van có thể kết nối đồng thời ba cổng, kết nối hai cổng hoặc chặn một cổng để chuyển hướng dòng chảy sang nhánh khác.

Chính nhờ cơ chế này mà Van khóa T có thể thực hiện nhiều chức năng khác nhau như phân phối lưu chất, chuyển đổi nguồn cấp, kết hợp hai dòng hoặc chia một dòng thành nhiều hướng. Đây là ưu điểm mà các loại van hai ngã thông thường không thể đáp ứng.

Các loại Van khóa T phổ biến

Van bi chữ T bằng đồng

Van bi đồng chữ T được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt và các công trình dân dụng. Sản phẩm có giá thành hợp lý, chống ăn mòn tốt và dễ lắp đặt. Đây là lựa chọn phù hợp cho các hệ thống có áp suất và nhiệt độ trung bình.

Van bi chữ T inox

Van bi inox chữ T được chế tạo từ inox 304 hoặc inox 316 với khả năng chống gỉ và chịu hóa chất rất tốt. Thiết bị thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất và nước biển. Tuổi thọ cao cùng khả năng làm việc trong môi trường khắc nghiệt là ưu điểm nổi bật của dòng sản phẩm này.

Van khóa T điều khiển điện

Loại van này sử dụng bộ truyền động điện để tự động điều khiển hướng dòng chảy. Thiết bị phù hợp với các hệ thống điều khiển trung tâm, nhà máy tự động hóa hoặc dây chuyền sản xuất hiện đại. Việc điều khiển từ xa giúp nâng cao hiệu quả vận hành và giảm nhân công.

Van khóa T điều khiển khí nén

Van điều khiển khí nén có tốc độ đóng mở nhanh và thường được sử dụng trong các hệ thống khí nén hoặc dây chuyền sản xuất yêu cầu phản hồi nhanh. Đây là lựa chọn phổ biến trong ngành thực phẩm, đồ uống và công nghiệp chế biến.

Ứng dụng của Van khóa T

Hệ thống cấp nước

Van khóa T được sử dụng để chuyển đổi nguồn nước giữa nhiều bể chứa hoặc phân phối nước đến các khu vực khác nhau. Thiết bị giúp giảm số lượng van cần lắp đặt và tối ưu không gian trên đường ống. Đây là giải pháp hiệu quả cho các hệ thống cấp nước dân dụng và công nghiệp.

Hệ thống HVAC

Trong hệ thống điều hòa trung tâm, Van khóa T được sử dụng để điều hướng nước lạnh hoặc nước nóng giữa các nhánh đường ống. Thiết bị giúp cân bằng lưu lượng và nâng cao hiệu suất làm việc của toàn bộ hệ thống. Đồng thời, việc chuyển đổi chế độ vận hành cũng trở nên nhanh chóng hơn.

Hệ thống hóa chất

Van khóa T inox hoặc nhựa được sử dụng để điều khiển nhiều loại hóa chất khác nhau trong quá trình sản xuất. Khả năng chống ăn mòn và độ kín cao giúp bảo đảm an toàn cho hệ thống cũng như người vận hành.

Dây chuyền sản xuất công nghiệp

Trong các nhà máy sản xuất, Van khóa T giúp chuyển hướng lưu chất giữa các thiết bị hoặc nhiều công đoạn khác nhau. Thiết bị góp phần tối ưu quy trình sản xuất và giảm số lượng phụ kiện trên đường ống.

Bảng giá Van khóa T tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo kích thước, vật liệu, thương hiệu, áp suất làm việc và thời điểm mua hàng.

FAQ – Câu hỏi thường gặp về Van khóa chữ T

Van khóa chữ T là gì?

Van khóa T là loại van ba ngã có ba cổng kết nối được bố trí theo hình chữ T, cho phép chuyển hướng, phân chia hoặc kết hợp dòng lưu chất trong hệ thống đường ống. Thiết bị hoạt động thông qua viên bi hoặc cơ cấu đóng mở có lỗ chữ T bên trong, giúp điều khiển dòng chảy linh hoạt hơn so với van hai ngã thông thường. Đây là giải pháp được sử dụng rộng rãi trong các hệ thống cấp nước, khí nén, hóa chất và HVAC.

Van khóa chữ T và van chữ L khác nhau như thế nào?

Điểm khác biệt lớn nhất nằm ở hình dạng của lỗ khoan bên trong viên bi. Van chữ T có thể kết nối đồng thời ba cổng hoặc nhiều hướng dòng chảy khác nhau, trong khi van chữ L chủ yếu dùng để chuyển đổi dòng lưu chất giữa hai nhánh riêng biệt. Vì vậy, van chữ T linh hoạt hơn và thường được lựa chọn trong các hệ thống cần phân phối hoặc trộn lưu chất.

Van khóa chữ T có điều khiển tự động được không?

Có. Ngoài loại vận hành bằng tay gạt, Van khóa T còn có thể kết hợp với bộ truyền động điện hoặc khí nén để điều khiển tự động. Việc tự động hóa giúp tăng độ chính xác, giảm nhân công và phù hợp với các hệ thống điều khiển trung tâm hoặc dây chuyền sản xuất hiện đại.

Nên chọn Van khóa T bằng đồng hay inox?

Van đồng phù hợp với hệ thống nước sạch và các ứng dụng dân dụng nhờ giá thành hợp lý và khả năng chống ăn mòn khá tốt. Trong khi đó, van inox thích hợp với môi trường hóa chất, thực phẩm, dược phẩm hoặc nước biển nhờ khả năng chống gỉ và chịu nhiệt vượt trội. Việc lựa chọn vật liệu cần căn cứ vào loại lưu chất, điều kiện vận hành và yêu cầu kỹ thuật của hệ thống.

Mua Van khóa chữ T chính hãng ở đâu?

Để bảo đảm chất lượng, người dùng nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có uy tín và kinh nghiệm trên thị trường. Sản phẩm chính hãng thường có đầy đủ chứng nhận CO, CQ, tài liệu kỹ thuật và chính sách bảo hành rõ ràng. Đồng thời, nhà cung cấp uy tín cũng sẽ hỗ trợ tư vấn lựa chọn đúng chủng loại, vật liệu và phương thức điều khiển phù hợp với từng ứng dụng thực tế.

Kết luận

Van khóa chữ T là giải pháp điều khiển dòng chảy linh hoạt và hiệu quả cho các hệ thống đường ống hiện đại. Với khả năng chuyển hướng, phân phối hoặc kết hợp lưu chất trong cùng một thiết bị, sản phẩm giúp giảm số lượng van, tiết kiệm không gian lắp đặt và tối ưu chi phí đầu tư. Nhờ nhiều lựa chọn về vật liệu, kích thước và phương thức điều khiển, Van khóa T được ứng dụng rộng rãi trong cấp nước, HVAC, khí nén, hóa chất và nhiều ngành công nghiệp khác. Việc lựa chọn đúng loại van theo lưu chất, áp suất và điều kiện vận hành sẽ giúp hệ thống hoạt động ổn định, an toàn và phát huy tối đa hiệu quả của Van khóa chữ T.
