Van áp âm là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống cấp nước

Van áp âm là thiết bị bảo vệ đường ống được sử dụng để ngăn ngừa hiện tượng áp suất âm hoặc chân không xuất hiện trong hệ thống cấp nước, xử lý nước, hệ thống bơm và đường ống công nghiệp. Khi áp suất bên trong đường ống giảm xuống thấp hơn áp suất khí quyển, hiện tượng chân không có thể xảy ra, gây biến dạng, móp méo hoặc thậm chí làm sập đường ống. Lúc này, Van chân không sẽ tự động mở để đưa không khí từ bên ngoài vào hệ thống, cân bằng áp suất và bảo vệ toàn bộ đường ống khỏi các hư hỏng nghiêm trọng. Đây là thiết bị đặc biệt quan trọng đối với các tuyến ống dài, đường ống có độ chênh cao hoặc hệ thống bơm công suất lớn.

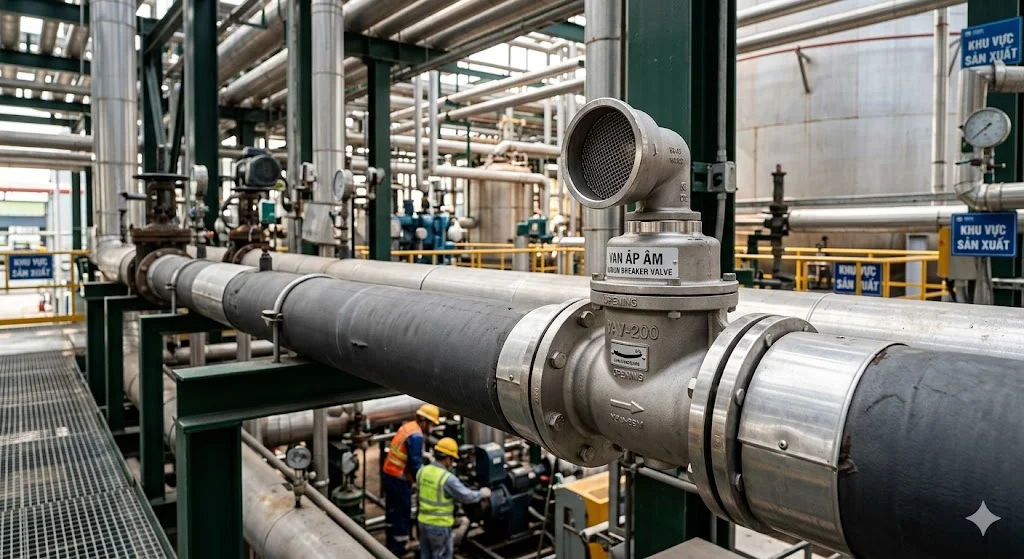

Giới thiệu về Van chân không

Van chân không là gì

Van chân không còn được gọi là van chống chân không, van phá chân không hoặc vacuum relief valve.

Thiết bị có nhiệm vụ tự động đưa không khí vào hệ thống khi áp suất bên trong giảm xuống dưới áp suất khí quyển.

Nhờ cơ chế này, sản phẩm giúp ngăn ngừa hiện tượng chân không gây hư hỏng đường ống và thiết bị.

Tại sao cần sử dụng Van chân không

Trong quá trình vận hành, nhiều hệ thống đường ống có thể xuất hiện áp suất âm khi:

• Máy bơm dừng đột ngột.

• Đường ống xả nước nhanh.

• Bể chứa bị rút nước với lưu lượng lớn.

• Hệ thống xảy ra sự cố mất điện.

• Van đóng mở quá nhanh.

Khi đó, áp suất bên trong đường ống thấp hơn áp suất khí quyển bên ngoài và tạo ra hiện tượng hút chân không.

Vai trò của Van chân không

Bảo vệ đường ống khỏi hiện tượng sập ống.

Ngăn ngừa hư hỏng máy bơm và thiết bị.

Giảm nguy cơ nước va trong hệ thống.

Tăng tuổi thọ cho hệ thống cấp nước.

Đảm bảo vận hành ổn định và an toàn.

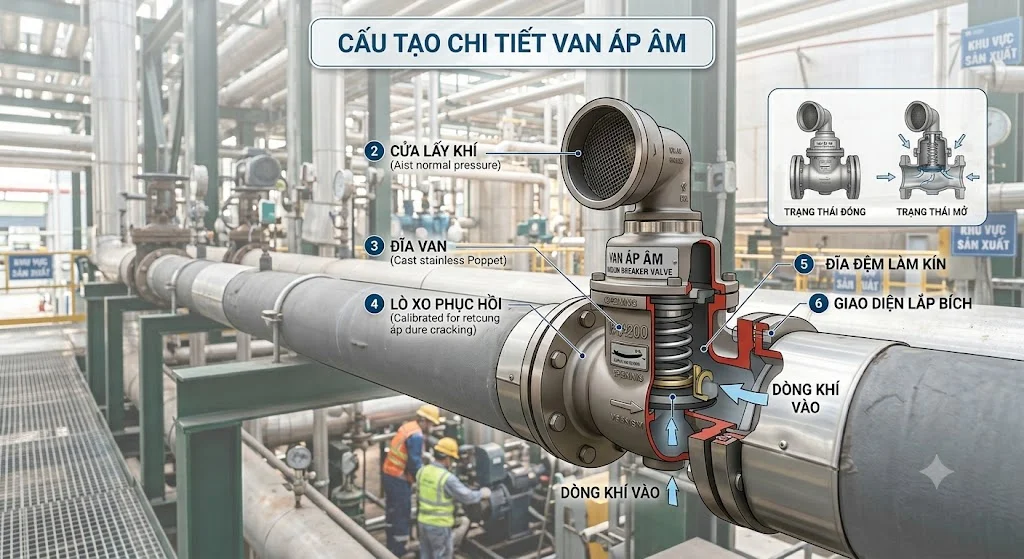

Cấu tạo của Van chân không

Thân van

Thân van thường được sản xuất từ gang, gang dẻo, inox hoặc đồng.

Thiết kế chắc chắn giúp thiết bị chịu được điều kiện vận hành ngoài trời và môi trường công nghiệp.

Phao hoặc đĩa van

Đây là bộ phận trực tiếp đóng mở cửa hút khí.

Khi áp suất hệ thống giảm xuống dưới mức cho phép, bộ phận này sẽ tự động mở để hút không khí từ bên ngoài vào.

Lỗ thông khí

Lỗ thông khí cho phép không khí đi vào hoặc thoát ra khỏi hệ thống.

Kích thước lỗ được tính toán phù hợp với lưu lượng yêu cầu.

Gioăng làm kín

Gioăng giúp bảo đảm van kín hoàn toàn khi hệ thống hoạt động ở áp suất bình thường.

Các vật liệu phổ biến gồm EPDM, NBR hoặc PTFE.

Nguyên lý hoạt động của Van chân không

Khi hệ thống hoạt động bình thường

Áp suất trong đường ống lớn hơn hoặc bằng áp suất khí quyển.

Lúc này van luôn ở trạng thái đóng.

Không khí không thể đi vào hệ thống.

Khi xuất hiện áp suất âm

Khi áp suất bên trong đường ống giảm thấp hơn áp suất khí quyển, chênh lệch áp suất sẽ tác động lên cơ cấu van.

Van lập tức mở ra.

Không khí bên ngoài được hút vào đường ống.

Khi áp suất trở lại bình thường

Sau khi áp suất được cân bằng, cơ cấu van sẽ tự động đóng lại.

Hệ thống tiếp tục hoạt động bình thường.

Toàn bộ quá trình diễn ra hoàn toàn tự động.

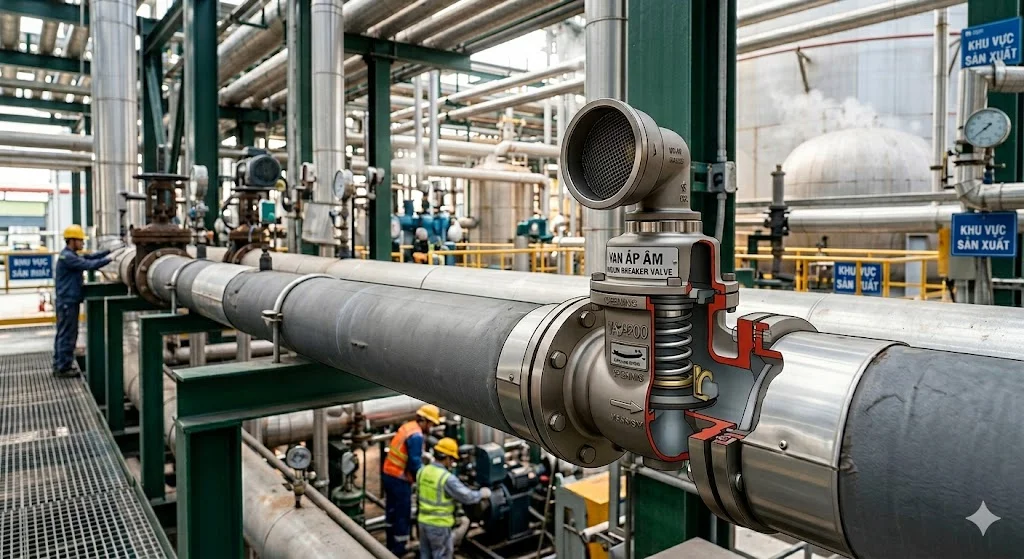

Các loại Van chân không phổ biến

Van chân không đơn chức năng

Loại van này chỉ có chức năng hút không khí vào khi xuất hiện áp suất âm.

Thiết kế đơn giản và giá thành thấp.

Phù hợp với các hệ thống nhỏ.

Van chân không hai chức năng

Ngoài chức năng chống chân không, thiết bị còn hỗ trợ xả khí tích tụ trong đường ống.

Sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước hiện đại.

Van chân không ba chức năng

Đây là dòng cao cấp nhất hiện nay.

Thiết bị thực hiện đồng thời:

• Xả khí lớn khi nạp nước.

• Xả khí nhỏ trong quá trình vận hành.

• Hút khí vào khi xuất hiện áp suất âm.

Loại này thường được sử dụng trong các hệ thống cấp nước đô thị và công nghiệp lớn.

Van chân không inox

Được chế tạo từ inox 304 hoặc inox 316.

Khả năng chống ăn mòn cao giúp thiết bị phù hợp với môi trường hóa chất và nước biển.

Ứng dụng của Van chân không

Hệ thống cấp nước sạch

Đây là ứng dụng phổ biến nhất của Van chân không.

Thiết bị giúp bảo vệ các tuyến ống truyền tải nước đường dài khỏi hiện tượng chân không.

Hệ thống xử lý nước thải

Các nhà máy xử lý nước thường lắp đặt thiết bị tại các điểm cao trên đường ống.

Điều này giúp duy trì áp suất ổn định trong quá trình vận hành.

Trạm bơm cấp nước

Khi máy bơm dừng đột ngột, nguy cơ áp suất âm rất lớn.

Van giúp cân bằng áp suất nhanh chóng và bảo vệ hệ thống.

Hệ thống tưới tiêu nông nghiệp

Các tuyến ống dài trong hệ thống tưới tự động thường được trang bị Van chân không để hạn chế sự cố sập ống.

Nhà máy công nghiệp

Các hệ thống vận chuyển chất lỏng công nghiệp thường sử dụng thiết bị để bảo vệ đường ống và thiết bị bơm.

Ưu điểm của Van chân không

Bảo vệ đường ống hiệu quả

Giảm nguy cơ móp méo hoặc sập đường ống do chân không.

Tăng tuổi thọ hệ thống

Giúp các thiết bị hoạt động ổn định hơn trong thời gian dài.

Hoạt động hoàn toàn tự động

Không cần nguồn điện hoặc hệ thống điều khiển.

Chi phí đầu tư thấp

So với thiệt hại do sự cố chân không gây ra, chi phí lắp đặt thiết bị rất nhỏ.

Cách lựa chọn Van chân không phù hợp

Chọn theo kích thước đường ống

Kích thước van cần tương ứng với lưu lượng và đường kính hệ thống.

Chọn theo áp suất làm việc

Thiết bị phải đáp ứng được áp suất vận hành tối đa của hệ thống.

Chọn theo vật liệu

Gang phù hợp với hệ thống nước sạch.

Inox phù hợp với môi trường ăn mòn và hóa chất.

Chọn theo vị trí lắp đặt

Thông thường van được lắp tại:

• Điểm cao nhất của tuyến ống.

• Gần trạm bơm.

• Các vị trí dễ phát sinh chân không.

FAQ về Van áp âm

Van áp âm là gì?

Đây là thiết bị giúp đưa không khí vào đường ống khi xuất hiện áp suất âm hoặc chân không.

Van áp âm có tác dụng gì?

Thiết bị giúp bảo vệ đường ống khỏi hiện tượng sập ống, móp ống và các hư hỏng do áp suất âm gây ra.

Van chân không và van xả khí có giống nhau không?

Không hoàn toàn giống nhau.

Van xả khí chủ yếu dùng để loại bỏ không khí trong đường ống, trong khi Van chân không có chức năng hút không khí vào khi áp suất giảm xuống dưới áp suất khí quyển.

Van áp âm lắp ở đâu?

Thiết bị thường được lắp tại các điểm cao nhất của hệ thống hoặc gần các trạm bơm.

Bao lâu cần bảo trì Van chân không?

Nên kiểm tra định kỳ từ 6 đến 12 tháng tùy điều kiện vận hành để bảo đảm thiết bị hoạt động chính xác.

Kết luận

Trong các hệ thống cấp nước và công nghiệp hiện đại, Van chân không đóng vai trò quan trọng trong việc bảo vệ đường ống khỏi hiện tượng chân không và áp suất âm. Với khả năng hoạt động tự động, độ bền cao và hiệu quả bảo vệ vượt trội, Van chân không là giải pháp cần thiết giúp hệ thống vận hành an toàn, ổn định và kéo dài tuổi thọ thiết bị. Đầu tư đúng loại Van áp âm sẽ giúp giảm thiểu rủi ro kỹ thuật và tiết kiệm đáng kể chi phí sửa chữa trong tương lai.
