Toggle valve là gì? Hướng dẫn chọn đúng kỹ thuật

Toggle valves là loại van được vận hành bằng cần gạt (toggle lever) để đóng, mở hoặc chuyển hướng dòng khí và chất lỏng, trong thực tế thuật ngữ này thường dùng để chỉ các van gạt tay trong hệ thống khí nén, thiết bị điều khiển và máy móc công nghiệp, nhờ thao tác trực tiếp, nhanh và dễ kiểm soát, thiết bị này được ứng dụng rộng rãi trong tự động hóa và dây chuyền sản xuất, việc lựa chọn đúng loại van giúp hệ thống hoạt động ổn định và an toàn.

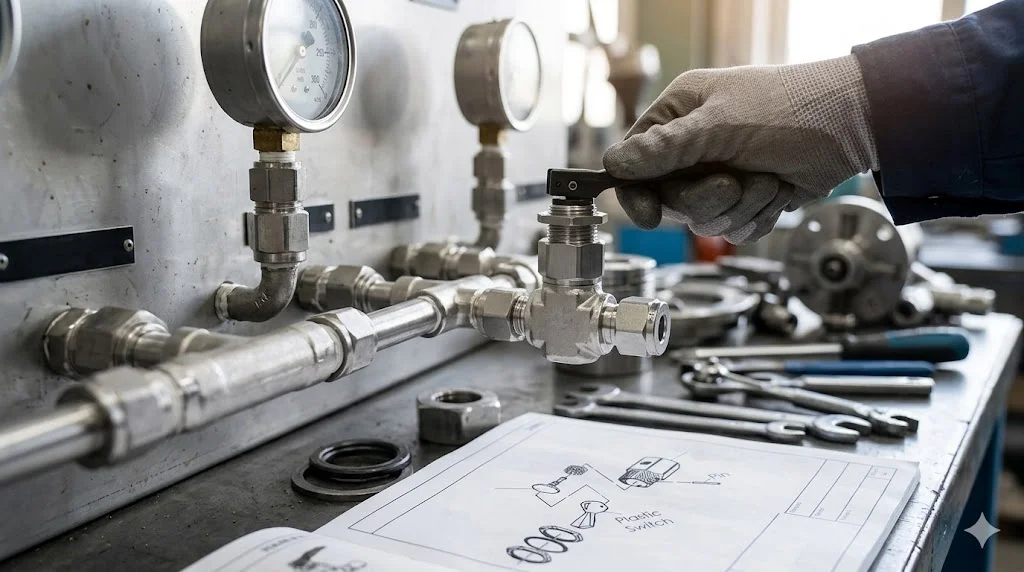

Khái niệm toggle valve và đặc điểm nổi bật

Toggle valve là van điều khiển bằng tay với cơ cấu cần gạt cơ khí, trong thực tế người vận hành chỉ cần gạt cần sang vị trí tương ứng để thay đổi trạng thái của van, đặc điểm nổi bật là phản hồi tức thì, cấu tạo đơn giản và độ bền cao, ngoài ra nhiều loại còn có cơ cấu giữ vị trí hoặc tự hồi lò xo để trở về trạng thái ban đầu sau khi nhả tay, đây là ưu điểm quan trọng trong các ứng dụng cần thao tác nhanh và chính xác.

Toggle valve và ứng dụng thực tế

Toggle valve được sử dụng rộng rãi trong hệ thống khí nén, máy đóng gói, thiết bị công nghiệp và các bảng điều khiển thủ công, trong thực tế van thường dùng để cấp hoặc ngắt khí cho xi lanh, chuyển hướng dòng khí hoặc kích hoạt một chu trình vận hành, ví dụ trong dây chuyền sản xuất, người vận hành có thể gạt toggle valve để điều khiển xi lanh khí nén di chuyển theo yêu cầu, giúp thao tác trực quan và đáng tin cậy.

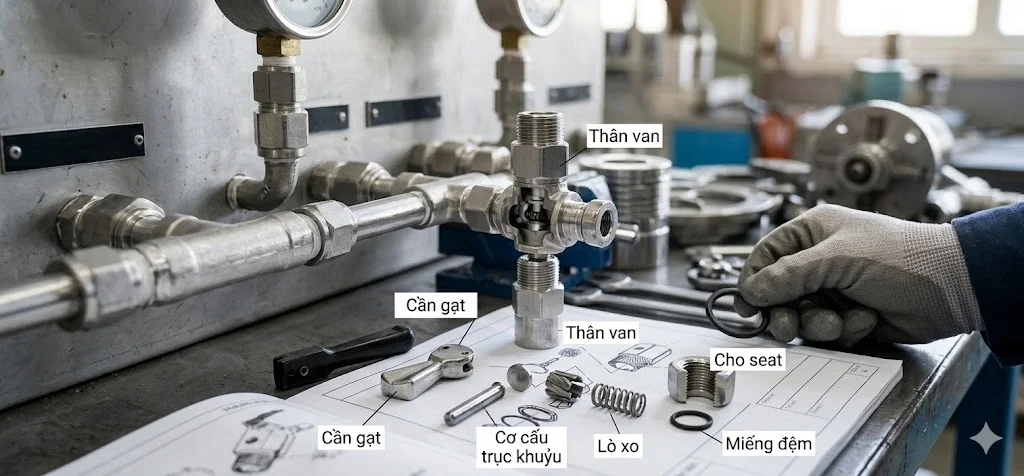

Cấu tạo toggle valve

Các bộ phận chính của van

Cấu tạo của toggle valve gồm thân van, lõi trượt hoặc spool, cần gạt, lò xo hồi vị (nếu có), gioăng làm kín và các cổng kết nối, trong thực tế thân van thường được chế tạo từ nhôm, đồng hoặc inox, lõi trượt quyết định đường đi của dòng khí giữa các cổng, còn cần gạt truyền lực trực tiếp từ người vận hành đến cơ cấu bên trong, tất cả các bộ phận này cần được gia công chính xác để van hoạt động nhẹ và kín khí.

Nguyên lý hoạt động của van

Khi cần gạt được tác động, lõi van sẽ dịch chuyển để thay đổi kết nối giữa các cổng, trong thực tế điều này cho phép cấp khí, xả khí hoặc đảo chiều dòng khí tùy cấu hình 2/2, 3/2 hoặc 5/2, nếu van có lò xo hồi vị thì khi nhả tay, cơ cấu sẽ tự động trở về trạng thái ban đầu, rất phù hợp cho các ứng dụng cần tín hiệu điều khiển tạm thời.

Phân loại toggle valve

Toggle valve 2/2 và 3/2

Van 2/2 có hai cổng và hai trạng thái đóng/mở, trong khi van 3/2 có thêm cổng xả và thường dùng để điều khiển xi lanh tác động đơn, trong thực tế đây là các cấu hình phổ biến nhất trong hệ thống khí nén thủ công.

Toggle valve có lò xo hồi và giữ vị trí

Loại có lò xo hồi sẽ tự trở về trạng thái ban đầu khi nhả tay, còn loại giữ vị trí sẽ duy trì trạng thái cho đến khi được gạt lại, trong thực tế việc lựa chọn phụ thuộc vào logic vận hành và mức độ an toàn của hệ thống.

Thông số kỹ thuật toggle valve

Kích thước cổng và lưu lượng

Toggle valve có nhiều kích thước như 1/8 inch, 1/4 inch và 1/2 inch, trong thực tế cần chọn đúng kích thước và lưu lượng để đáp ứng yêu cầu của thiết bị khí nén.

Áp suất làm việc và vật liệu

Van cần phù hợp với dải áp suất của hệ thống, trong thực tế áp suất khí nén phổ biến từ 2 đến 10 bar, vật liệu thân van và gioăng cần tương thích với môi trường làm việc.

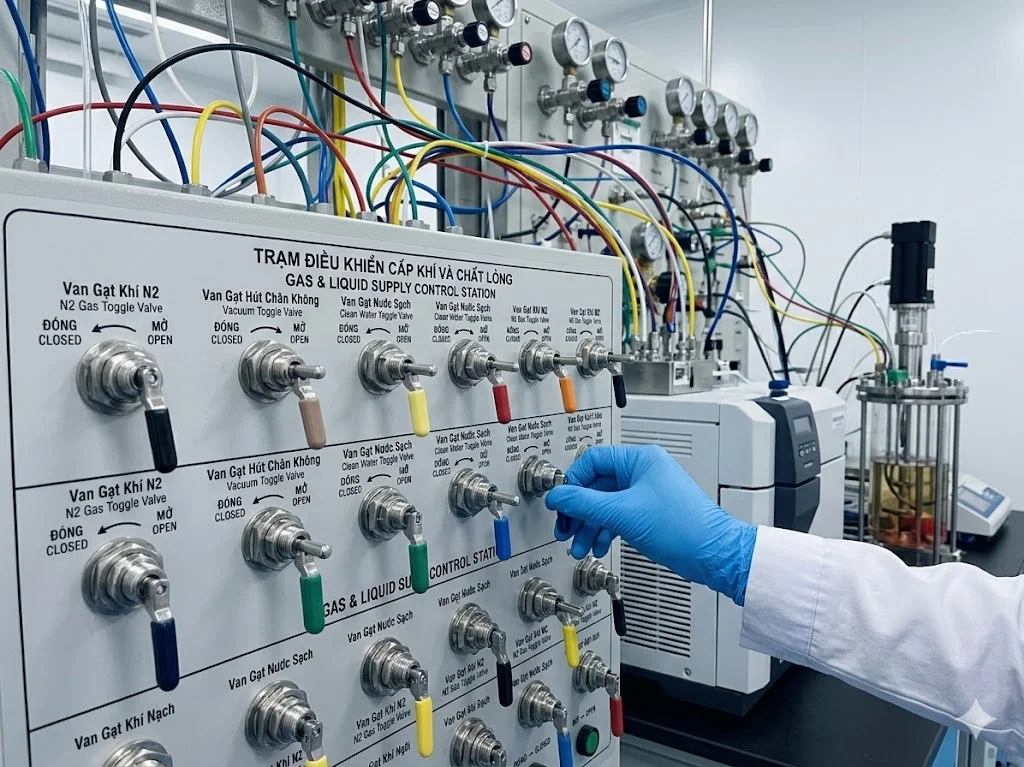

Cách chọn toggle valve đúng kỹ thuật

Lựa chọn theo chức năng điều khiển

Cần xác định số cổng, số vị trí và chế độ hồi vị để đáp ứng đúng logic vận hành, trong thực tế việc xác định rõ chức năng giúp lựa chọn thiết bị phù hợp và tránh phát sinh chi phí thay thế.

Tiêu chí kỹ thuật cần quan tâm

Cần kiểm tra kích thước cổng, áp suất, lưu lượng, vật liệu và độ bền cơ cấu gạt, trong thực tế sản phẩm chất lượng cao sẽ thao tác nhẹ, kín khí tốt và có tuổi thọ dài hơn đáng kể.

FAQ về toggle valves

Toggle valve dùng để làm gì?

Thiết bị dùng để điều khiển dòng khí hoặc chất lỏng bằng cần gạt tay. Trong thực tế nó được sử dụng rất phổ biến trong hệ thống khí nén. Thao tác đơn giản giúp người vận hành kiểm soát trực tiếp và nhanh chóng.

Toggle valves có phải van khí nén không?

Phần lớn toggle valve được sử dụng cho khí nén. Trong thực tế cũng có một số ứng dụng cho nước hoặc dầu nhẹ. Tuy nhiên khí nén vẫn là lĩnh vực phổ biến nhất.

Van có lò xo hồi là gì?

Đây là loại tự động trở về vị trí ban đầu khi người dùng nhả cần gạt. Trong thực tế tính năng này rất hữu ích cho các thao tác tạm thời và yêu cầu an toàn. Nó giúp hệ thống không duy trì trạng thái ngoài ý muốn.

Toggle valve có những cấu hình nào?

Các cấu hình phổ biến gồm 2/2, 3/2 và 5/2. Trong thực tế mỗi cấu hình phù hợp với một chức năng điều khiển khác nhau. Việc chọn đúng cấu hình là yếu tố rất quan trọng.

Nên chọn toggle valve như thế nào?

Nên chọn dựa trên số cổng, áp suất, lưu lượng và kiểu hồi vị. Trong thực tế việc xác định đúng nhu cầu sẽ giúp hệ thống hoạt động ổn định và bền lâu. Ngoài ra nên ưu tiên các thương hiệu uy tín để đảm bảo chất lượng.

Kết luận

Toggle valves là giải pháp điều khiển thủ công hiệu quả cho hệ thống khí nén và tự động hóa nhờ thao tác nhanh, cấu tạo đơn giản và độ bền cao, việc lựa chọn đúng cấu hình và thông số kỹ thuật sẽ giúp hệ thống vận hành ổn định và an toàn lâu dài khi sử dụng toggle valves.
