DIN gate valve là gì? Hướng dẫn chọn đúng kỹ thuật

DIN gate valves là loại van cổng được sản xuất theo tiêu chuẩn DIN của Đức và châu Âu, dùng để đóng/mở dòng chảy trong hệ thống đường ống, trong thực tế đây là dòng van rất phổ biến trong hệ thống nước, hơi, dầu khí và công nghiệp nhờ độ bền cao, độ kín tốt và tiêu chuẩn kỹ thuật nghiêm ngặt, việc lựa chọn đúng loại van giúp đảm bảo hiệu suất vận hành và độ an toàn cho hệ thống.

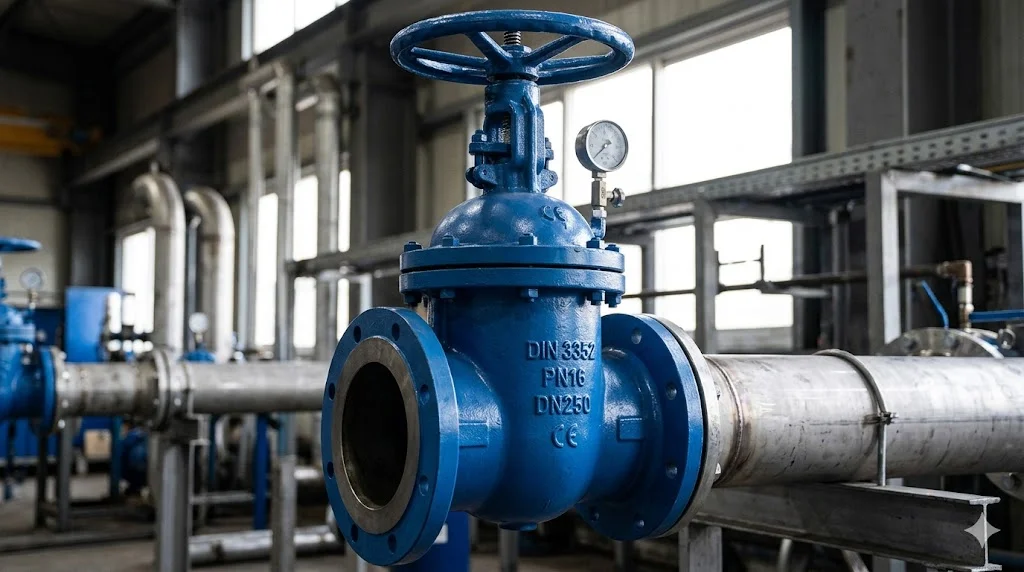

Khái niệm DIN gate valve và đặc điểm nổi bật

DIN gate valve là van cổng được thiết kế và sản xuất theo tiêu chuẩn DIN (Deutsches Institut für Normung), trong thực tế tiêu chuẩn này quy định kích thước, áp suất, vật liệu và kiểu kết nối để đảm bảo tính đồng bộ và khả năng lắp lẫn giữa các thiết bị, đặc điểm nổi bật của van là dòng chảy đi thẳng khi mở hoàn toàn nên tổn thất áp lực thấp, ngoài ra độ kín cao và độ bền tốt giúp van phù hợp với nhiều hệ thống công nghiệp khác nhau, tuy nhiên loại van này chủ yếu dùng cho đóng mở hoàn toàn chứ không phù hợp để điều tiết lưu lượng.

DIN gate valve và ứng dụng thực tế

DIN gate valve được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, dầu khí, hơi và nhà máy công nghiệp, trong thực tế van thường được lắp trên các tuyến ống chính để đóng hoặc cô lập dòng chảy khi bảo trì, ví dụ trong hệ thống cấp nước công nghiệp, van cổng DIN giúp duy trì lưu lượng lớn với mức tổn thất áp thấp, một sai lầm phổ biến là dùng van cổng để điều tiết lưu lượng liên tục khiến đĩa van nhanh mòn và giảm tuổi thọ.

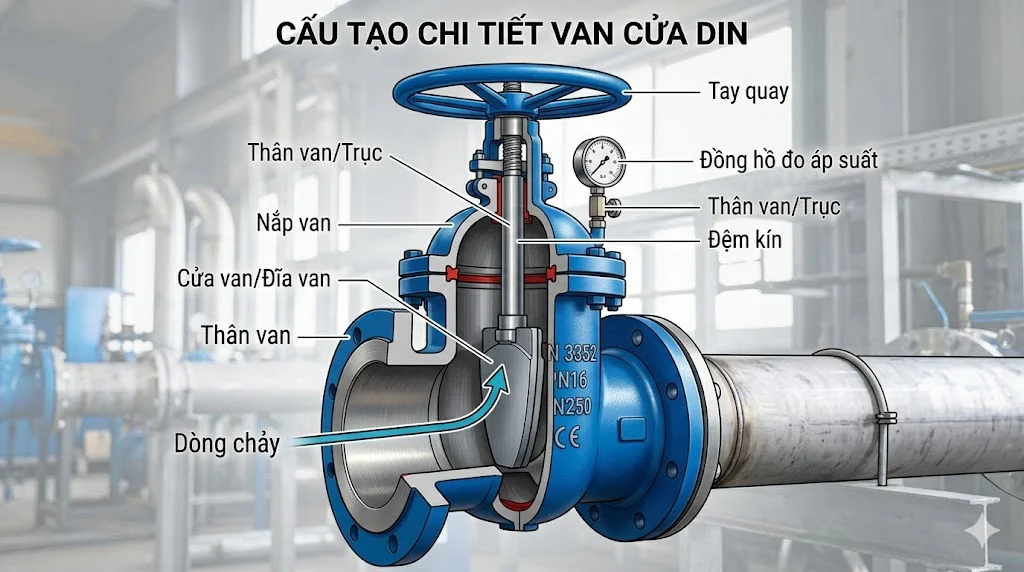

Cấu tạo DIN gate valve

Các bộ phận chính của van

Cấu tạo của DIN gate valve gồm thân van, đĩa van (gate), trục van (stem), seat và nắp van (bonnet), trong thực tế thân van được chế tạo từ gang, thép hoặc inox tùy môi trường sử dụng, đĩa van di chuyển lên xuống để đóng hoặc mở dòng chảy, trục van truyền chuyển động từ tay quay hoặc bộ điều khiển xuống đĩa, còn seat giúp tạo độ kín khi van đóng, tất cả các bộ phận này được gia công theo tiêu chuẩn DIN để đảm bảo độ chính xác và khả năng vận hành ổn định trong thời gian dài.

Nguyên lý hoạt động của van

Nguyên lý hoạt động của DIN gate valve dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng, trong thực tế khi xoay tay quay, trục van sẽ nâng đĩa lên để mở hoàn toàn dòng chảy hoặc hạ xuống để đóng kín, do dòng chảy đi thẳng qua thân van khi mở nên tổn thất áp lực rất thấp, điều này giúp van phù hợp cho hệ thống lưu lượng lớn, tuy nhiên nếu mở một phần trong thời gian dài có thể gây rung và mài mòn đĩa van.

Phân loại DIN gate valve

Van cổng ty nổi và ty chìm

DIN gate valve có thể chia thành loại ty nổi và ty chìm tùy thiết kế trục van, trong thực tế ty nổi giúp dễ quan sát trạng thái đóng mở còn ty chìm phù hợp với không gian hạn chế hoặc hệ thống chôn ngầm, việc lựa chọn đúng loại giúp tăng hiệu quả sử dụng và thuận tiện trong vận hành.

DIN gate valve theo vật liệu

Van có thể được làm từ gang, thép carbon hoặc inox tùy môi trường sử dụng, trong thực tế van gang phù hợp cho nước sạch, van thép dùng cho áp lực và nhiệt độ cao còn inox thích hợp cho môi trường ăn mòn hoặc thực phẩm, việc lựa chọn đúng vật liệu giúp tăng tuổi thọ và giảm chi phí bảo trì.

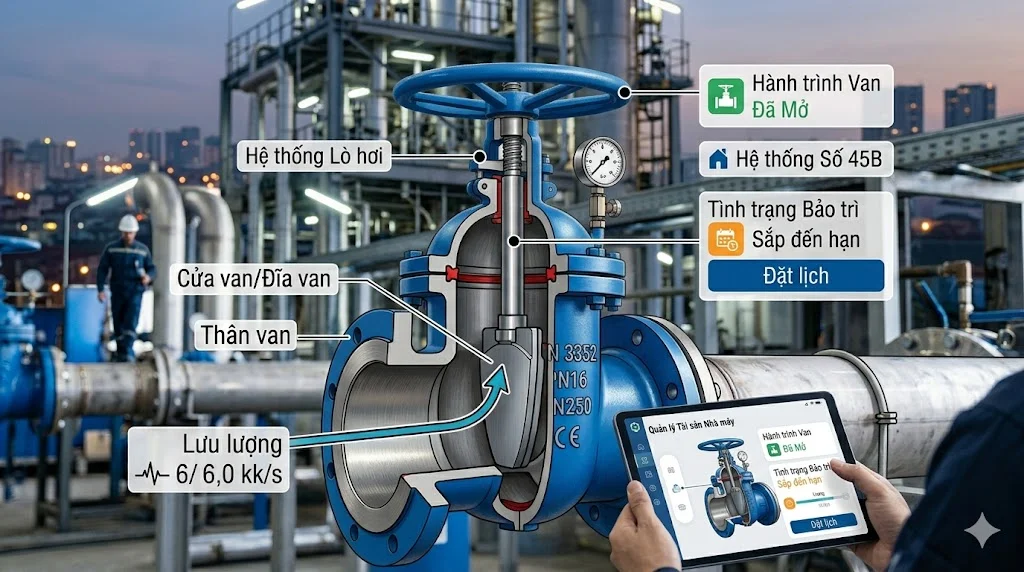

Thông số kỹ thuật DIN gate valve

Áp suất và nhiệt độ làm việc

DIN gate valve có nhiều cấp áp lực như PN10, PN16, PN25 hoặc cao hơn tùy thiết kế, trong thực tế cần chọn đúng thông số để đảm bảo an toàn và hiệu quả vận hành, nếu sử dụng vượt quá giới hạn có thể gây rò rỉ hoặc hỏng van, đặc biệt trong hệ thống hơi cần kiểm tra kỹ nhiệt độ làm việc.

Kích thước và tiêu chuẩn kết nối

Van có nhiều kích thước từ DN15 đến DN1000 hoặc lớn hơn với kết nối mặt bích theo tiêu chuẩn DIN, trong thực tế việc chọn đúng kích thước và tiêu chuẩn giúp lắp đặt chính xác và đảm bảo độ kín, nếu không phù hợp có thể gây khó khăn khi thi công hoặc vận hành hệ thống.

Cách chọn DIN gate valve đúng kỹ thuật

Lựa chọn theo môi trường sử dụng

Khi chọn DIN gate valve cần xác định môi chất như nước, hơi hoặc hóa chất để chọn vật liệu phù hợp, trong thực tế môi trường áp lực cao nên dùng van thép còn môi trường ăn mòn nên dùng inox, việc lựa chọn đúng giúp tăng tuổi thọ và đảm bảo an toàn vận hành lâu dài.

Tiêu chí kỹ thuật cần quan tâm

Ngoài kích thước và áp suất, cần chú ý đến tiêu chuẩn DIN, chất lượng gioăng và thương hiệu sản phẩm, trong thực tế van chất lượng cao sẽ có độ kín tốt và ít gặp sự cố hơn, việc lựa chọn đúng giúp giảm chi phí bảo trì và tăng hiệu quả hoạt động của hệ thống.

FAQ về DIN gate valves

DIN gate valve là gì?

Đây là van cổng sản xuất theo tiêu chuẩn DIN của châu Âu. Trong thực tế loại van này được sử dụng phổ biến trong hệ thống công nghiệp nhờ độ bền và độ kín cao. Việc tuân theo tiêu chuẩn DIN giúp dễ dàng lắp đặt đồng bộ với các thiết bị khác.

DIN gate valve dùng để làm gì?

Dùng để đóng hoặc cô lập dòng chảy trong hệ thống đường ống. Trong thực tế van phù hợp cho các tuyến ống lưu lượng lớn vì tổn thất áp thấp. Tuy nhiên không nên dùng để điều tiết lưu lượng liên tục.

DIN gate valves có bền không?

Có nếu chọn đúng vật liệu và sử dụng đúng điều kiện. Trong thực tế van có thể hoạt động ổn định trong nhiều năm với độ kín tốt. Tuy nhiên cần bảo trì định kỳ để đảm bảo hiệu suất.

Van DIN khác gì JIS hoặc ANSI?

Khác ở tiêu chuẩn kích thước và kết nối mặt bích. Trong thực tế khoảng cách lỗ bulong và kích thước bích giữa các tiêu chuẩn có thể khác nhau. Vì vậy cần chọn đúng tiêu chuẩn để tránh không lắp được.

Nên chọn DIN gate valve như thế nào?

Nên chọn dựa trên áp suất, nhiệt độ và môi trường sử dụng. Trong thực tế việc xác định đúng giúp chọn loại van phù hợp và đảm bảo độ bền lâu dài. Ngoài ra nên chọn sản phẩm từ nhà cung cấp uy tín để đảm bảo chất lượng.

Kết luận

DIN gate valve là giải pháp hiệu quả cho các hệ thống công nghiệp cần độ bền cao và tiêu chuẩn châu Âu, việc lựa chọn đúng loại van và thông số kỹ thuật sẽ giúp đảm bảo hiệu suất, độ kín và tuổi thọ lâu dài khi sử dụng DIN gate valves.
