Socket Weld Globe Valve là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Socket Weld Globe Valve là dòng van cầu nối hàn lồng được thiết kế để kiểm soát và điều tiết lưu lượng của lưu chất trong hệ thống đường ống áp suất cao. Không giống các loại van cầu kết nối ren hoặc mặt bích thông thường, Socket Weld Valve sử dụng phương pháp hàn lồng (socket weld) để liên kết với đường ống, giúp tạo ra mối nối chắc chắn, có độ kín cao và giảm thiểu nguy cơ rò rỉ. Chính vì vậy, loại van này được sử dụng rộng rãi trong các hệ thống hơi nước, dầu nóng, khí nén, hóa chất, nhà máy điện và ngành dầu khí.

Nhờ khả năng chịu áp suất lớn, chống rung động tốt và hoạt động ổn định trong điều kiện nhiệt độ cao, Socket Weld Valve là lựa chọn phổ biến cho các đường ống có kích thước nhỏ và trung bình, đặc biệt là những hệ thống yêu cầu độ an toàn và độ tin cậy cao. Sản phẩm thường được sản xuất theo các tiêu chuẩn quốc tế như ASME, ANSI, API và ASTM để đáp ứng yêu cầu khắt khe của ngành công nghiệp hiện đại.

Socket Weld Valve là gì?

Socket Weld Valve là loại van cầu sử dụng kết nối hàn lồng để liên kết với hệ thống đường ống. Trong kiểu kết nối này, đầu ống được đưa vào phần hốc bên trong thân van, sau đó thực hiện mối hàn ở phía ngoài để tạo thành liên kết cố định và kín hoàn toàn. Thiết kế này giúp hạn chế hiện tượng rò rỉ lưu chất và tăng khả năng chịu áp suất so với kết nối ren thông thường.

Giống như các dòng van cầu khác, Socket Weld Valve hoạt động dựa trên chuyển động lên xuống của đĩa van để điều chỉnh lưu lượng dòng chảy. Người vận hành có thể đóng mở hoàn toàn hoặc điều tiết lưu chất theo nhu cầu sử dụng. Nhờ khả năng kiểm soát lưu lượng chính xác, thiết bị được ứng dụng rộng rãi trong các hệ thống hơi nóng, dầu truyền nhiệt, khí công nghiệp và nhiều môi trường làm việc khắc nghiệt khác.

Thông thường, Socket Weld Valve được sử dụng cho các đường ống có kích thước từ NPS 1/2 inch đến 2 inch, nơi yêu cầu độ bền cơ học cao nhưng không thuận tiện để sử dụng kết nối mặt bích.

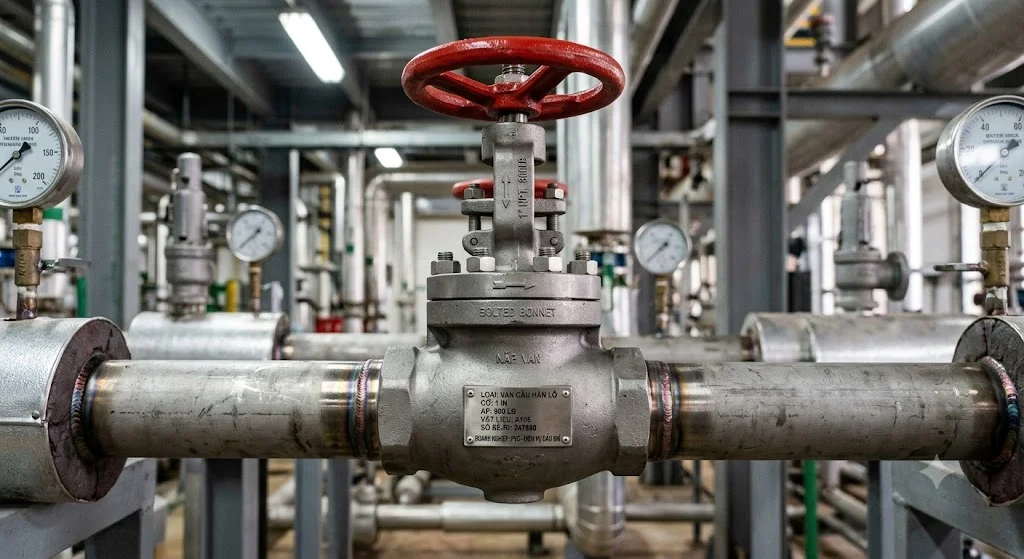

Ưu điểm của Socket Weld Valve

Độ kín vượt trội

Một trong những ưu điểm nổi bật nhất của Socket Weld Valve là khả năng làm kín rất cao nhờ phương pháp kết nối hàn lồng. Không giống kết nối ren có thể bị lỏng hoặc rò rỉ theo thời gian, mối hàn tạo thành liên kết chắc chắn giữa van và đường ống, giúp hạn chế tối đa hiện tượng thất thoát lưu chất. Điều này đặc biệt quan trọng đối với các hệ thống vận chuyển hơi nóng, khí nén hoặc hóa chất có áp suất lớn. Nhờ độ kín vượt trội, thiết bị còn giúp nâng cao độ an toàn và giảm chi phí bảo trì trong quá trình vận hành.

Khả năng chịu áp suất và nhiệt độ cao

Socket Weld Valve thường được chế tạo từ thép carbon, thép hợp kim hoặc inox chất lượng cao nên có thể làm việc ổn định trong môi trường áp suất và nhiệt độ lớn. Các sản phẩm tiêu chuẩn thường đáp ứng các cấp áp suất như Class 800, Class 1500 hoặc Class 2500 theo tiêu chuẩn ANSI. Chính nhờ đặc tính này mà van được sử dụng phổ biến trong nhà máy điện, hệ thống hơi công nghiệp và ngành dầu khí, nơi yêu cầu thiết bị có độ bền cơ học cao.

Điều tiết lưu lượng chính xác

Khác với van bi hoặc van cổng chủ yếu dùng để đóng mở hoàn toàn, Socket Weld Valve được thiết kế để điều tiết lưu lượng một cách hiệu quả. Đĩa van chuyển động vuông góc với dòng chảy, giúp người vận hành kiểm soát lưu lượng một cách chính xác và ổn định. Điều này đặc biệt hữu ích trong các hệ thống cần duy trì áp suất hoặc lưu lượng ở mức cố định.

Giảm rung động và tăng độ bền

Kết nối hàn lồng tạo ra liên kết chắc chắn giữa van và đường ống, giúp giảm đáng kể hiện tượng rung lắc khi hệ thống hoạt động ở áp suất cao. Nhờ đó, Socket Weld Valve có tuổi thọ cao hơn và ít bị ảnh hưởng bởi các tác động cơ học trong quá trình vận hành liên tục. Đây là ưu điểm quan trọng trong các nhà máy công nghiệp và hệ thống năng lượng.

Tiết kiệm không gian lắp đặt

So với kết nối mặt bích, Socket Weld Valve có thiết kế nhỏ gọn hơn, không yêu cầu bu lông hoặc vòng đệm phức tạp. Điều này giúp tiết kiệm không gian lắp đặt, đặc biệt trong các khu vực hạn chế diện tích như phòng máy, nhà máy điện hoặc hệ thống đường ống trên tàu biển.

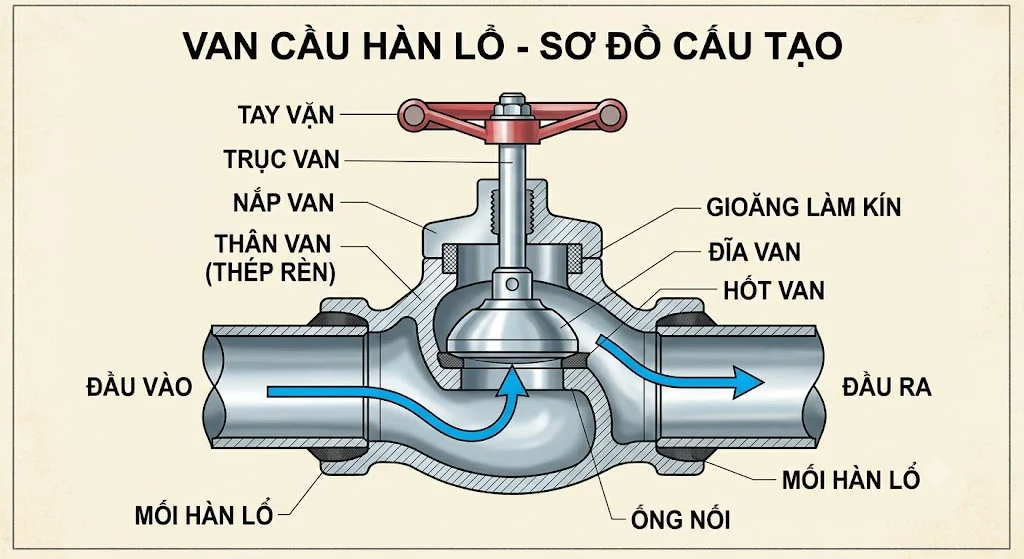

Cấu tạo của Socket Weld Valve

Thân van

Thân van là bộ phận chịu áp lực chính và thường được chế tạo từ thép rèn (forged steel), thép carbon hoặc inox. Thiết kế chắc chắn giúp thiết bị chịu được điều kiện làm việc khắc nghiệt và áp suất lớn trong thời gian dài. Hai đầu thân van được gia công theo dạng hốc hàn lồng để kết nối trực tiếp với đường ống.

Đĩa van

Đĩa van là bộ phận trực tiếp kiểm soát dòng lưu chất. Khi người vận hành xoay tay quay, đĩa van sẽ di chuyển lên hoặc xuống để thay đổi tiết diện dòng chảy. Chất lượng của đĩa van ảnh hưởng trực tiếp đến khả năng điều tiết và độ kín của thiết bị.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay đến đĩa van. Bộ phận này thường được chế tạo từ thép không gỉ nhằm tăng khả năng chống ăn mòn và chịu lực trong quá trình vận hành.

Nắp van

Nắp van bảo vệ các chi tiết bên trong và cho phép kỹ thuật viên dễ dàng bảo trì hoặc thay thế linh kiện khi cần thiết. Thiết kế kín giúp hạn chế rò rỉ lưu chất ra môi trường bên ngoài.

Tay quay

Socket Weld Valve thường được vận hành bằng tay quay vô lăng nhằm tạo mô-men lớn khi điều khiển van. Ngoài ra, sản phẩm cũng có thể kết hợp với bộ truyền động điện hoặc khí nén để đáp ứng yêu cầu tự động hóa.

Nguyên lý hoạt động của Socket Weld Valve

Socket Weld Valve hoạt động dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ kéo đĩa van lên khỏi bệ van, tạo khoảng trống để lưu chất đi qua. Mức độ nâng của đĩa van quyết định lưu lượng dòng chảy trong hệ thống.

Ngược lại, khi xoay tay quay theo chiều đóng, đĩa van sẽ hạ xuống và ép sát vào bệ van để ngăn lưu chất lưu thông. Nhờ thiết kế này, Socket Weld Valve không chỉ có khả năng đóng mở mà còn điều tiết lưu lượng rất hiệu quả. Tuy nhiên, do dòng chảy phải thay đổi hướng khi đi qua thân van nên tổn thất áp suất thường lớn hơn so với van bi hoặc van cổng.

Các loại Socket Weld Globe Valve phổ biến

Socket Weld Valve bằng thép rèn

Đây là dòng sản phẩm được sử dụng nhiều nhất trong các hệ thống hơi và dầu khí nhờ độ bền cơ học cao. Thép rèn giúp van chịu được áp suất lớn và giảm nguy cơ nứt vỡ trong quá trình vận hành liên tục.

Socket Weld Valve inox

Van inox được chế tạo từ inox 304 hoặc inox 316 với khả năng chống ăn mòn vượt trội. Sản phẩm thường được sử dụng trong ngành hóa chất, thực phẩm, dược phẩm và các môi trường có tính ăn mòn cao.

Socket Weld Valve áp suất cao

Dòng van này được thiết kế theo các cấp áp suất Class 1500 hoặc Class 2500 nhằm đáp ứng yêu cầu của nhà máy điện, nhà máy lọc dầu và các hệ thống công nghiệp nặng.

Socket Weld Valve điều khiển tự động

Ngoài phiên bản vận hành bằng tay quay, nhiều nhà sản xuất còn cung cấp các dòng van điều khiển bằng điện hoặc khí nén. Những sản phẩm này giúp tự động hóa quá trình điều tiết lưu lượng và nâng cao hiệu quả quản lý hệ thống.

Ứng dụng của Socket Weld Valve

Hệ thống hơi công nghiệp

Socket Weld Valve được sử dụng rộng rãi trong hệ thống hơi nước áp suất cao nhờ khả năng chịu nhiệt và điều tiết lưu lượng hiệu quả. Thiết bị giúp kiểm soát dòng hơi đến các thiết bị sản xuất và bảo đảm hệ thống hoạt động ổn định.

Ngành dầu khí

Trong các nhà máy lọc dầu và hệ thống khai thác dầu khí, Socket Weld Valve được sử dụng để kiểm soát dầu, khí và nhiều loại lưu chất khác trong điều kiện áp suất lớn. Độ kín cao của mối hàn giúp giảm nguy cơ rò rỉ và tăng mức độ an toàn.

Nhà máy điện

Các nhà máy nhiệt điện và thủy điện sử dụng Socket Weld Valve trong hệ thống cấp hơi, nước làm mát và dầu bôi trơn. Khả năng chịu nhiệt và độ bền cơ học cao giúp thiết bị hoạt động liên tục trong thời gian dài.

Ngành hóa chất

Van inox socket weld được sử dụng trong hệ thống hóa chất nhờ khả năng chống ăn mòn tốt và độ kín cao. Thiết bị giúp bảo đảm an toàn cho quy trình sản xuất và hạn chế thất thoát lưu chất.

Bảng giá Socket Weld Globe Valve tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo kích thước, vật liệu, cấp áp suất, thương hiệu và thời điểm mua hàng.

FAQ – Câu hỏi thường gặp về Socket Weld Globe Valve

Socket Weld Globe Valve là gì?

Socket Weld Valve là van cầu sử dụng kết nối hàn lồng để liên kết với đường ống, cho phép điều tiết hoặc đóng mở dòng lưu chất trong hệ thống áp suất cao. Thiết bị được sử dụng phổ biến trong hệ thống hơi, dầu, khí và nhiều ứng dụng công nghiệp khác. Nhờ kết nối hàn cố định, van có độ kín và độ bền rất cao.

Socket Weld Globe Valve khác gì van cầu nối ren?

Điểm khác biệt lớn nhất nằm ở phương thức kết nối. Van cầu nối ren sử dụng ren trong hoặc ren ngoài để lắp đặt, trong khi Socket Weld Valve sử dụng mối hàn lồng giúp tăng khả năng chịu áp suất và giảm nguy cơ rò rỉ. Chính vì vậy, Socket Weld Valve thường được ưu tiên trong các hệ thống công nghiệp yêu cầu độ an toàn cao.

Socket Weld Globe Valve có điều tiết lưu lượng được không?

Có. Đây là một trong những ưu điểm lớn nhất của Socket Weld Valve so với van bi hoặc van cổng. Thiết bị cho phép người vận hành điều chỉnh lưu lượng một cách chính xác nhờ chuyển động lên xuống của đĩa van.

Socket Weld Globe Valve thường được làm từ vật liệu gì?

Phần lớn Socket Weld Valve được sản xuất từ thép rèn, thép carbon, inox 304 hoặc inox 316. Việc lựa chọn vật liệu phụ thuộc vào loại lưu chất, nhiệt độ và áp suất làm việc của hệ thống. Đối với môi trường hóa chất hoặc ăn mòn cao, inox thường là lựa chọn tối ưu.

Mua Socket Weld Globe Valve chính hãng ở đâu?

Người dùng nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp uy tín để bảo đảm chất lượng sản phẩm và chế độ bảo hành. Sản phẩm chính hãng thường đi kèm chứng nhận CO, CQ, tài liệu kỹ thuật và thông tin rõ ràng về tiêu chuẩn sản xuất. Điều này giúp bảo đảm thiết bị hoạt động an toàn và ổn định trong thời gian dài.

Kết luận

Socket Weld Globe Valve là giải pháp lý tưởng cho các hệ thống đường ống áp suất cao yêu cầu khả năng điều tiết lưu lượng chính xác và độ kín vượt trội. Với thiết kế kết nối hàn lồng chắc chắn, khả năng chịu nhiệt và chịu áp lực lớn, sản phẩm được ứng dụng rộng rãi trong ngành dầu khí, nhà máy điện, hóa chất và hệ thống hơi công nghiệp. Việc lựa chọn đúng vật liệu, cấp áp suất và tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành ổn định, an toàn và tối ưu chi phí đầu tư lâu dài. Nếu cần một thiết bị điều tiết lưu lượng đáng tin cậy cho môi trường công nghiệp khắc nghiệt thì Socket Weld Globe Valve là lựa chọn rất đáng cân nhắc.
