Socket Weld Counter Flange: Tìm Hiểu Chi Tiết

Socket weld counter flange là một trong những loại mặt bích được sử dụng phổ biến trong hệ thống đường ống áp lực cao nhờ khả năng kết nối chắc chắn và độ an toàn vượt trội. Với thiết kế đặc biệt cho phương pháp hàn lồng, loại mặt bích này giúp giảm rò rỉ và tăng độ bền hệ thống. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, ưu điểm và ứng dụng thực tế của socket weld counter flange.

Socket Weld Counter Flange Là Gì

Định Nghĩa Socket Weld Counter Flange

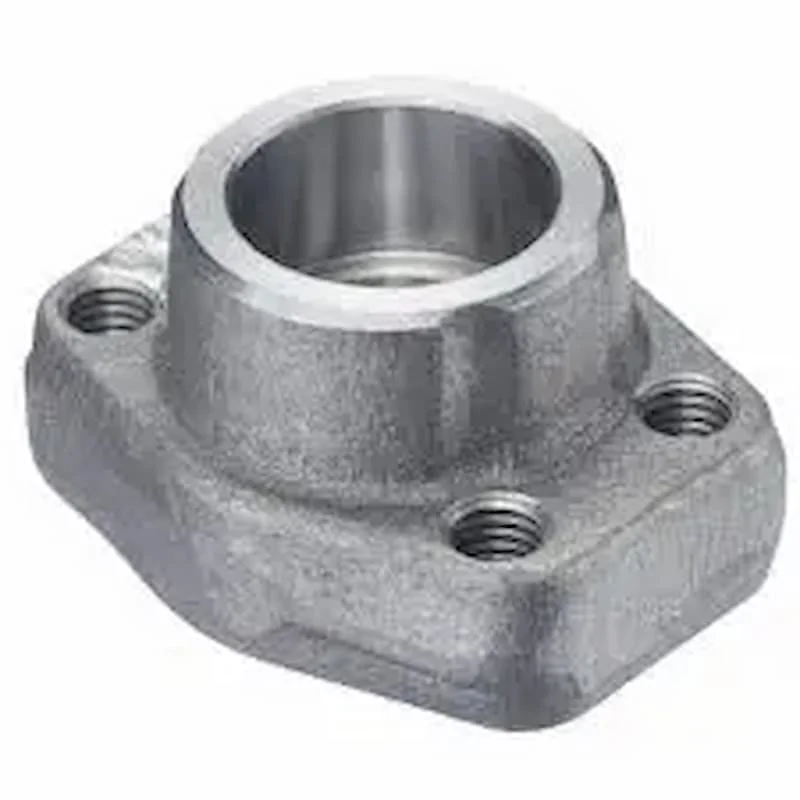

Socket weld counter flange là loại mặt bích được thiết kế để kết nối với ống thông qua phương pháp hàn lồng vào bên trong phần socket. Ống được đưa vào lỗ lõm của mặt bích và sau đó hàn quanh mép ngoài để tạo liên kết chắc chắn.

Thiết kế này giúp đảm bảo độ kín cao và phù hợp với hệ thống có đường kính nhỏ nhưng yêu cầu áp lực lớn.

Cấu Tạo Cơ Bản

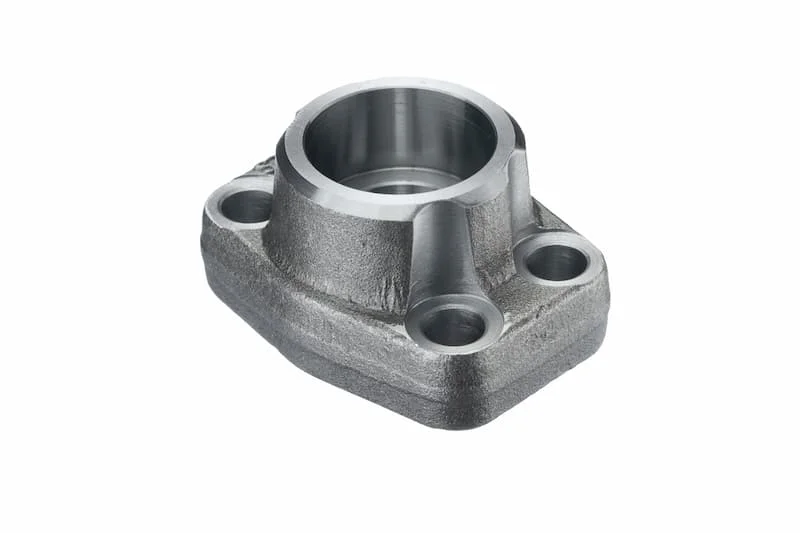

Socket weld counter flange thường được chế tạo từ thép carbon, thép hợp kim hoặc inox. Cấu trúc gồm phần thân mặt bích, lỗ socket bên trong và các lỗ bulong xung quanh để kết nối với mặt bích đối diện.

Bề mặt tiếp xúc có thể là Raised Face hoặc Flat Face tùy tiêu chuẩn kỹ thuật.

Ưu Điểm Của Socket Weld Counter Flange

Khả Năng Chịu Áp Lực Cao

Nhờ phương pháp hàn lồng và cấu trúc kín khít, socket weld counter flange có khả năng chịu áp lực tốt hơn so với nhiều loại mặt bích thông thường. Điều này giúp giảm thiểu rò rỉ trong hệ thống vận hành liên tục.

Độ Kín Và Tính An Toàn Cao

Thiết kế socket giúp giảm ứng suất tập trung tại điểm hàn, từ đó tăng độ bền kết cấu. Đây là yếu tố quan trọng trong các hệ thống dẫn khí hoặc chất lỏng nguy hiểm.

Lắp Đặt Tương Đối Đơn Giản

So với butt weld flange, socket weld counter flange không yêu cầu kỹ thuật hàn phức tạp. Điều này giúp tiết kiệm thời gian thi công và giảm chi phí nhân công.

Ứng Dụng Của Socket Weld Counter Flange

Trong Ngành Dầu Khí

Socket weld counter flange được sử dụng phổ biến trong hệ thống đường ống dẫn dầu và khí áp suất cao. Nhờ độ bền và khả năng chịu nhiệt tốt, sản phẩm đảm bảo an toàn trong môi trường khắc nghiệt.

Trong Nhà Máy Hóa Chất

Các nhà máy hóa chất yêu cầu kết nối kín tuyệt đối để tránh rò rỉ. Socket weld counter flange đáp ứng tốt yêu cầu này nhờ cấu trúc hàn lồng chắc chắn và khả năng chống ăn mòn cao khi sử dụng vật liệu inox.

So Sánh Với Các Loại Mặt Bích Khác

So Với Butt Weld Flange

Butt weld flange yêu cầu hàn đối đầu phức tạp hơn và chi phí cao hơn. Trong khi đó, socket weld counter flange dễ lắp đặt hơn và phù hợp với đường kính nhỏ.

So Với Slip On Flange

Slip on flange dễ lắp nhưng khả năng chịu áp lực thấp hơn. Socket weld counter flange cung cấp độ kín và độ bền cao hơn trong điều kiện áp suất lớn.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy Trình Lắp Đặt

Ống được đưa vào phần socket của mặt bích, chừa khe hở nhỏ để giãn nở nhiệt, sau đó tiến hành hàn quanh mép ngoài. Sau khi hàn xong, cần kiểm tra độ kín và chất lượng mối hàn.

Bảo Trì Định Kỳ

Cần kiểm tra định kỳ các bulong, bề mặt tiếp xúc và mối hàn để phát hiện sớm dấu hiệu nứt hoặc ăn mòn. Vệ sinh bề mặt giúp kéo dài tuổi thọ của socket weld counter flange.

Lưu Ý Khi Chọn Mua Socket Weld Counter Flange

Kiểm Tra Tiêu Chuẩn Sản Xuất

Nên lựa chọn sản phẩm đạt tiêu chuẩn ASME, ANSI hoặc DIN để đảm bảo chất lượng và khả năng chịu áp lực theo thiết kế hệ thống.

Lựa Chọn Vật Liệu Phù Hợp

Tùy môi trường sử dụng, nên chọn thép carbon cho hệ thống thông thường hoặc inox cho môi trường hóa chất và ăn mòn cao.

Kết Luận

Socket weld counter flange là giải pháp kết nối hiệu quả cho hệ thống đường ống áp lực cao nhờ độ kín tốt, khả năng chịu lực lớn và lắp đặt tương đối đơn giản. Việc lựa chọn đúng vật liệu và tiêu chuẩn kỹ thuật sẽ giúp tối ưu hiệu suất và độ bền của socket weld counter flange trong vận hành thực tế.
