Kích thước mặt bích 8 PN16

Kích thước mặt bích 8 PN16 là thông tin quan trọng trong quá trình thiết kế và lắp đặt hệ thống đường ống công nghiệp. Với khả năng chịu áp lực lên đến 16 bar, mặt bích 8 PN16 được sử dụng rộng rãi trong ngành dầu khí, cấp thoát nước và nhiều lĩnh vực khác. Việc hiểu rõ thông số kỹ thuật giúp đảm bảo độ an toàn, tính tương thích và hiệu suất vận hành lâu dài của hệ thống.

Kích Thước Mặt Bích 8 PN16 Là Gì

Định Nghĩa Mặt Bích 8 PN16

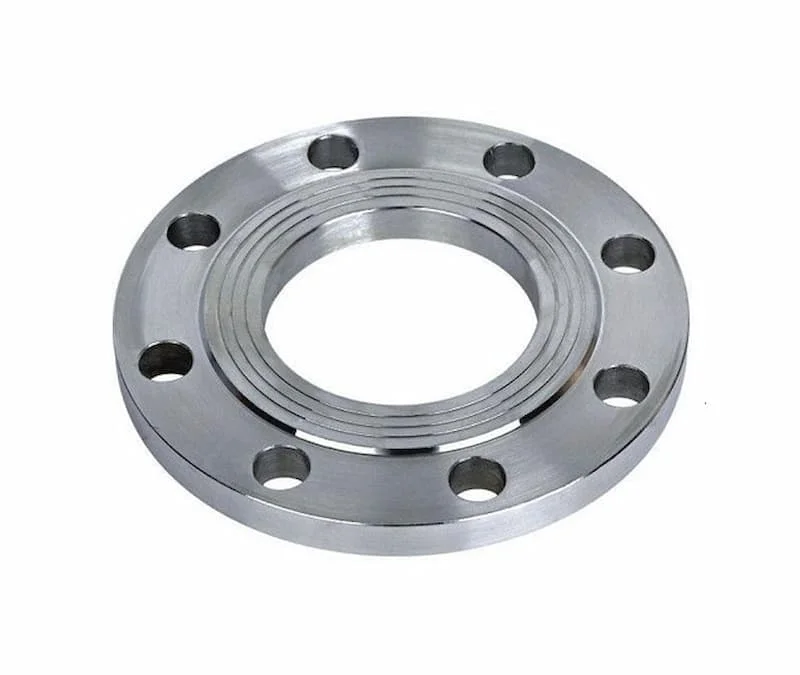

Mặt bích 8 PN16 là loại mặt bích có đường kính danh nghĩa 8 inch và cấp áp lực PN16, tương đương khả năng chịu áp lực tối đa 16 bar ở điều kiện tiêu chuẩn. Đây là dòng mặt bích phổ biến trong hệ thống ống trung bình và lớn.

Sản phẩm được thiết kế với các lỗ bulong đều nhau quanh chu vi để cố định với mặt bích đối diện, đảm bảo liên kết chắc chắn và kín khít.

Vai Trò Trong Hệ Thống Đường Ống Mặt Bích 8 PN16

Mặt bích 8 PN16 giúp kết nối ống với ống hoặc ống với thiết bị như van, bơm và đồng hồ đo. Nhờ cấp áp lực PN16, loại mặt bích này phù hợp với các hệ thống có áp suất trung bình trong công nghiệp.

Thông Số Kỹ Thuật Của Kích Thước Mặt Bích 8 PN16

Đường Kính Danh Nghĩa Và Áp Lực Làm Việc

Đường kính danh nghĩa 8 inch tương đương DN200 theo hệ tiêu chuẩn châu Âu. Với cấp PN16, mặt bích có thể vận hành ổn định ở áp lực 16 bar trong điều kiện nhiệt độ tiêu chuẩn.

Thông số này giúp đảm bảo tính đồng bộ khi kết nối với đường ống cùng cấp DN200.

Kích Thước Cơ Bản Theo Tiêu Chuẩn DIN

Theo tiêu chuẩn DIN, kích thước mặt bích 8 PN16 thường bao gồm:

Đường kính ngoài khoảng 340mm
Đường kính vòng bulong khoảng 295mm
Số lỗ bulong thường là 12 lỗ
Đường kính lỗ bulong khoảng 22mm
Độ dày mặt bích dao động từ 24mm đến 30mm tùy thiết kế

Các thông số này có thể thay đổi nhẹ tùy theo tiêu chuẩn sản xuất như ANSI hoặc JIS.

Vật Liệu Chế Tạo Mặt Bích 8 PN16

Thép Carbon

Thép carbon là vật liệu phổ biến nhờ giá thành hợp lý và khả năng chịu lực tốt. Tuy nhiên, loại này cần được sơn phủ hoặc mạ kẽm để tăng khả năng chống ăn mòn.

Thép Không Gỉ

Inox 304 hoặc inox 316 được sử dụng trong môi trường hóa chất hoặc độ ẩm cao. Ưu điểm là chống ăn mòn vượt trội và tuổi thọ dài.

Ứng Dụng Của Kích Thước Mặt Bích 8 PN16

Trong Ngành Dầu Khí

Mặt bích 8 PN16 được dùng để kết nối đường ống dẫn dầu và khí ở áp suất trung bình. Độ kín cao giúp giảm nguy cơ rò rỉ và đảm bảo an toàn vận hành.

Trong Hệ Thống Cấp Thoát Nước

Đây là ứng dụng phổ biến nhất. Kích thước mặt bích 8 PN16 phù hợp cho hệ thống ống DN200 trong nhà máy nước, khu công nghiệp và đô thị.

Trong Công Nghiệp Hóa Chất

Với vật liệu inox hoặc thép hợp kim, mặt bích 8 PN16 được sử dụng trong môi trường có tính ăn mòn cao.

Lưu Ý Khi Lựa Chọn Và Lắp Đặt

Kiểm Tra Tiêu Chuẩn Đồng Bộ

Cần đảm bảo mặt bích và ống cùng tiêu chuẩn DIN, ANSI hoặc JIS để tránh sai lệch kích thước và vòng bulong.

Sử Dụng Gioăng Phù Hợp

Gioăng phải tương thích với áp lực PN16 và môi trường làm việc để đảm bảo độ kín tối ưu.

Siết Bulong Theo Thứ Tự Chéo

Khi lắp đặt, bulong cần được siết theo hình sao để lực phân bố đều, tránh cong vênh mặt bích.

Lợi Ích Khi Sử Dụng Mặt Bích 8 PN16

Mặt bích 8 PN16 mang lại độ bền cao, khả năng chịu áp lực ổn định và tính linh hoạt trong tháo lắp. Nhờ được tiêu chuẩn hóa, sản phẩm dễ dàng thay thế và tích hợp vào hệ thống hiện có.

Chi phí đầu tư hợp lý so với hiệu suất vận hành khiến loại mặt bích này trở thành lựa chọn phổ biến trong nhiều dự án công nghiệp.

Kết Luận

Kích thước mặt bích 8 PN16 là yếu tố then chốt đảm bảo sự an toàn và hiệu quả trong hệ thống đường ống DN200. Việc hiểu rõ thông số kỹ thuật, vật liệu chế tạo và quy trình lắp đặt sẽ giúp tối ưu hóa tuổi thọ và hiệu suất vận hành của hệ thống. Lựa chọn đúng kích thước mặt bích 8 PN16 không chỉ đảm bảo kỹ thuật mà còn giúp tiết kiệm chi phí lâu dài.
