Kích thước mặt bích JIS 10K đầy đủ và tiêu chuẩn áp dụng

Kích thước mặt bích JIS 10K là bộ thông số kỹ thuật tiêu chuẩn được quy định theo hệ thống tiêu chuẩn công nghiệp Nhật Bản JIS B2220. Tiêu chuẩn này được sử dụng rộng rãi trong các hệ thống cấp nước, hơi nóng, dầu khí, xử lý nước, phòng cháy chữa cháy và nhiều ứng dụng công nghiệp khác tại Việt Nam cũng như trên toàn thế giới. Trong đó, ký hiệu 10K thể hiện cấp áp lực danh nghĩa khoảng 10 kgf/cm², tương đương gần 10 bar ở điều kiện tiêu chuẩn. Việc nắm rõ các thông số như đường kính ngoài, đường kính vòng bulong, số lỗ, kích thước lỗ bulong và chiều dày mặt bích là yếu tố rất quan trọng để lựa chọn đúng van công nghiệp, phụ kiện đường ống và bảo đảm khả năng lắp đặt đồng bộ, an toàn và chính xác trong thực tế.

Giới thiệu và đặc điểm nổi bật của tiêu chuẩn mặt bích JIS 10K

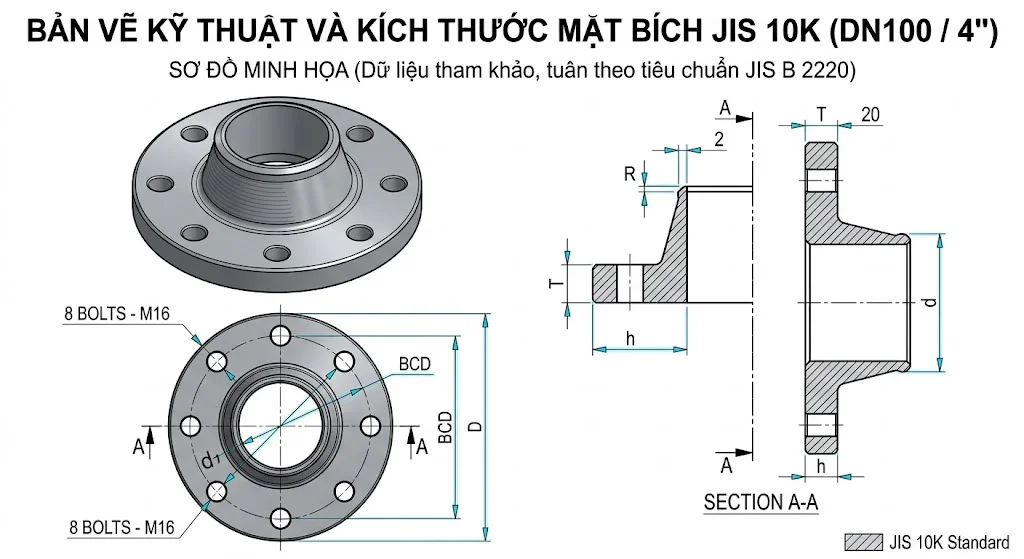

Khái niệm kích thước mặt bích JIS 10K trong thực tế

JIS là viết tắt của Japanese Industrial Standards, tức hệ thống tiêu chuẩn công nghiệp Nhật Bản. Tiêu chuẩn JIS B2220 quy định kích thước và thông số kỹ thuật của mặt bích thép, gang và các vật liệu kim loại khác. Trong đó, cấp 10K là cấp áp lực phổ biến nhất trong các hệ thống công nghiệp thông dụng.

Trong thực tế, tiêu chuẩn này được áp dụng cho van cổng, van bi, van bướm, van cầu, van một chiều, lọc y, khớp nối mềm và nhiều phụ kiện khác. Khi các thiết bị đều sử dụng cùng tiêu chuẩn JIS 10K, việc lắp đặt sẽ đồng bộ, không cần sử dụng mặt bích chuyển đổi.

Đặc điểm nổi bật của tiêu chuẩn JIS 10K

Tiêu chuẩn này có kích thước được chuẩn hóa rõ ràng theo từng đường kính danh nghĩa từ DN10 đến DN1500 hoặc lớn hơn. Mỗi kích thước đều có số lỗ bulong, đường kính vòng bulong và chiều dày được quy định cụ thể.

JIS 10K được sử dụng rất phổ biến tại Việt Nam vì nhiều thiết bị nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan và Trung Quốc đều sản xuất theo tiêu chuẩn này. Điều này giúp việc thay thế và bảo trì trở nên thuận tiện hơn.

Kích thước mặt bích JIS 10K và ứng dụng thực tế

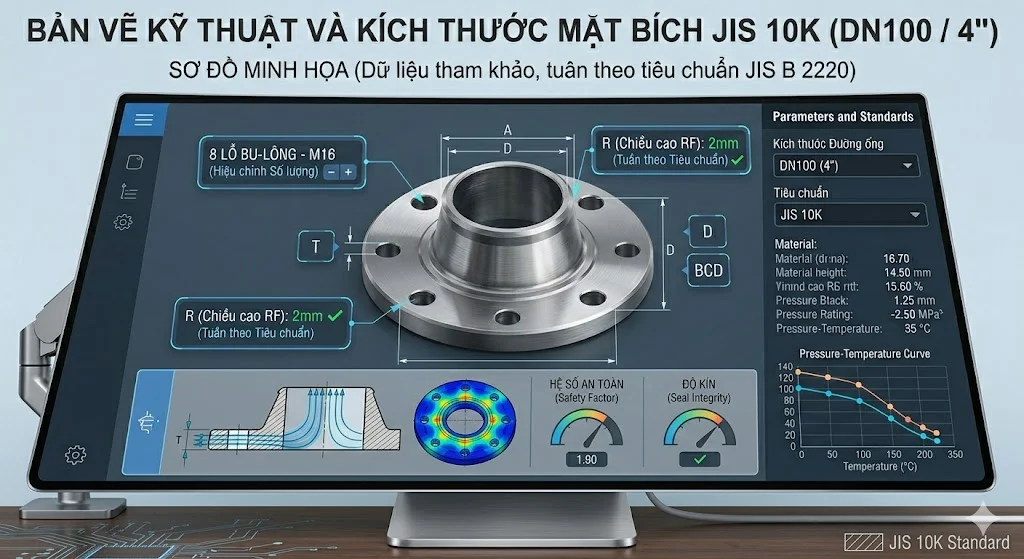

Ứng dụng trong hệ thống dân dụng

Trong các tòa nhà, chung cư, khách sạn và bệnh viện, tiêu chuẩn này được sử dụng cho hệ thống cấp nước, nước lạnh, nước nóng, HVAC và phòng cháy chữa cháy. Các van và phụ kiện cùng tiêu chuẩn có thể lắp ghép trực tiếp mà không cần gia công thêm.

Điều này giúp tiết kiệm thời gian thi công, giảm chi phí vật tư và tăng độ chính xác trong quá trình lắp đặt.

Ứng dụng trong công nghiệp

Trong công nghiệp, tiêu chuẩn này được sử dụng rộng rãi trong nhà máy xử lý nước, thực phẩm, dược phẩm, điện lực, hóa chất và dầu khí. Nhiều thiết bị từ các thương hiệu Nhật Bản và châu Á đều mặc định áp dụng JIS 10K.

Việc đồng bộ tiêu chuẩn giúp đơn giản hóa công tác mua sắm, bảo trì và quản lý phụ tùng dự phòng.

Bảng kích thước mặt bích JIS 10K thông dụng

Kích thước từ DN15 đến DN100

DN15 (1/2 inch): 4 lỗ bulong, PCD 70 mm, đường kính ngoài 95 mm
DN20 (3/4 inch): 4 lỗ bulong, PCD 75 mm, đường kính ngoài 100 mm
DN25 (1 inch): 4 lỗ bulong, PCD 90 mm, đường kính ngoài 125 mm
DN32 (1 1/4 inch): 4 lỗ bulong, PCD 100 mm, đường kính ngoài 135 mm
DN40 (1 1/2 inch): 4 lỗ bulong, PCD 105 mm, đường kính ngoài 140 mm
DN50 (2 inch): 4 lỗ bulong, PCD 120 mm, đường kính ngoài 155 mm
DN65 (2 1/2 inch): 4 lỗ bulong, PCD 140 mm, đường kính ngoài 175 mm
DN80 (3 inch): 8 lỗ bulong, PCD 150 mm, đường kính ngoài 185 mm
DN100 (4 inch): 8 lỗ bulong, PCD 175 mm, đường kính ngoài 210 mm

Kích thước từ DN125 đến DN300

DN125 (5 inch): 8 lỗ bulong, PCD 210 mm, đường kính ngoài 250 mm
DN150 (6 inch): 8 lỗ bulong, PCD 240 mm, đường kính ngoài 280 mm
DN200 (8 inch): 8 lỗ bulong, PCD 290 mm, đường kính ngoài 330 mm
DN250 (10 inch): 12 lỗ bulong, PCD 355 mm, đường kính ngoài 400 mm
DN300 (12 inch): 12 lỗ bulong, PCD 400 mm, đường kính ngoài 445 mm

Kích thước từ DN350 đến DN600

DN350 (14 inch): 12 lỗ bulong, PCD 445 mm, đường kính ngoài 490 mm
DN400 (16 inch): 16 lỗ bulong, PCD 510 mm, đường kính ngoài 560 mm
DN450 (18 inch): 16 lỗ bulong, PCD 565 mm, đường kính ngoài 620 mm
DN500 (20 inch): 20 lỗ bulong, PCD 620 mm, đường kính ngoài 675 mm
DN600 (24 inch): 20 lỗ bulong, PCD 730 mm, đường kính ngoài 795 mm

Cấu tạo và nguyên lý ghép nối

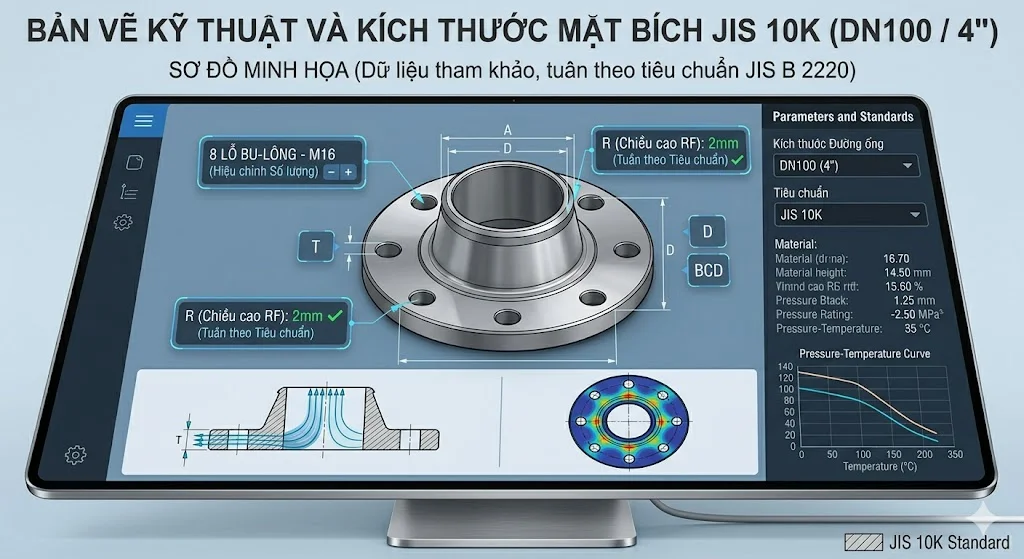

Cấu tạo chi tiết của mặt bích

Một mặt bích bao gồm thân hình tròn, lỗ trung tâm, vòng bulong và các lỗ bắt bulong phân bố đều trên chu vi. Bề mặt tiếp xúc có thể là mặt phẳng hoặc có gờ tùy theo thiết kế.

Gioăng làm kín được đặt giữa hai mặt bích để ngăn rò rỉ. Bulong và đai ốc tạo lực siết để ép chặt hai mặt bích với nhau.

Nguyên lý hoạt động của kết nối mặt bích

Khi bulong được siết đều, lực nén ép gioăng làm kín giữa hai mặt bích. Điều này tạo ra liên kết chắc chắn và bảo đảm lưu chất không rò rỉ ra bên ngoài.

Kết nối mặt bích cho phép tháo lắp thuận tiện, phù hợp với các hệ thống cần bảo trì định kỳ.

Thông số kỹ thuật cần quan tâm

Đường kính ngoài, PCD và số lỗ bulong

Đường kính ngoài quyết định kích thước tổng thể của mặt bích. PCD là đường kính vòng tròn đi qua tâm các lỗ bulong. Số lỗ bulong ảnh hưởng đến khả năng chịu lực và độ kín của kết nối.

Ba thông số này phải khớp hoàn toàn giữa các thiết bị trước khi lắp đặt.

Chiều dày và đường kính lỗ bulong

Chiều dày mặt bích quyết định độ cứng và khả năng chịu áp lực. Đường kính lỗ bulong phải phù hợp với cỡ bulong theo tiêu chuẩn.

Nếu chọn sai thông số, việc lắp đặt có thể gặp khó khăn hoặc không bảo đảm độ kín.

Cách lựa chọn đúng kỹ thuật

Chọn theo đường kính danh nghĩa

DN của mặt bích phải trùng với DN của đường ống và thiết bị. Đây là điều kiện tiên quyết để lắp đặt chính xác.

Ví dụ, van DN50 phải sử dụng mặt bích DN50 cùng tiêu chuẩn.

Chọn theo tiêu chuẩn và cấp áp lực

Cần xác định rõ thiết bị đang sử dụng JIS 10K, JIS 16K, ANSI hay DIN. Không nên lắp ghép các tiêu chuẩn khác nhau nếu chưa kiểm tra kỹ.

Điều này giúp bảo đảm đồng bộ và an toàn cho hệ thống.

Chọn theo vật liệu và môi trường sử dụng

Thép carbon phù hợp với nước và hơi nóng. Inox phù hợp với môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Việc lựa chọn vật liệu phù hợp giúp kéo dài tuổi thọ kết nối.

FAQ về tiêu chuẩn này

Kích thước mặt bích 10K là gì?

Đây là tập hợp các thông số tiêu chuẩn của mặt bích theo JIS B2220 cấp áp lực 10K. Các thông số bao gồm đường kính ngoài, PCD, số lỗ bulong và chiều dày.

Tiêu chuẩn này được sử dụng rộng rãi trong hệ thống đường ống công nghiệp.

Kích thước mặt bích 10K có những cỡ nào phổ biến?

Các kích thước phổ biến bao gồm DN15, DN20, DN25, DN50, DN100, DN150, DN200, DN300 và nhiều kích thước lớn hơn.

Mỗi kích thước có bộ thông số riêng được chuẩn hóa theo JIS B2220.

Khi lựa chọn mặt bích cần lưu ý gì?

Cần kiểm tra DN, tiêu chuẩn, cấp áp lực, vật liệu và thông số bulong. Ngoài ra, cần đối chiếu với bản vẽ hoặc catalogue kỹ thuật.

Điều này giúp tránh sai sót trong quá trình mua sắm và lắp đặt.

Tiêu chuẩn này có dùng được cho hóa chất không?

Có thể sử dụng nếu chọn đúng vật liệu như inox 316 hoặc vật liệu chống ăn mòn phù hợp.

Khả năng chịu hóa chất phụ thuộc chủ yếu vào vật liệu chứ không phải tiêu chuẩn kích thước.

Mua mặt bích tiêu chuẩn ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp phụ kiện đường ống có đầy đủ CO, CQ và catalogue kỹ thuật.

Nhà cung cấp uy tín sẽ hỗ trợ kiểm tra kích thước và tư vấn lựa chọn chính xác.

Kết luận

Việc nắm rõ các thông số là yếu tố quan trọng giúp lựa chọn đúng phụ kiện và thiết bị cho hệ thống đường ống. Khi hiểu rõ đường kính ngoài, PCD, số lỗ bulong và cấp áp lực, người dùng có thể lắp đặt đồng bộ, giảm sai sót kỹ thuật và nâng cao độ an toàn vận hành. Kích thước mặt bích JIS 10K  là tiêu chuẩn phổ biến và đáng tin cậy trong hầu hết các hệ thống dân dụng và công nghiệp hiện nay."
