Cấu tạo van gas chi tiết và nguyên lý hoạt động trong thực tế

Cấu tạo van gas là nội dung quan trọng mà kỹ sư, kỹ thuật viên và người sử dụng cần hiểu rõ để lựa chọn, vận hành và bảo trì hệ thống khí gas một cách an toàn. Van gas là thiết bị chuyên dùng để đóng mở, điều tiết và kiểm soát dòng khí như LPG, LNG, CNG và khí thiên nhiên trong các hệ thống dân dụng và công nghiệp. Mặc dù có nhiều chủng loại khác nhau như van bi gas, van điện từ gas, van điều áp gas và van an toàn gas, phần lớn sản phẩm đều được cấu thành từ các bộ phận cơ bản như thân van, bộ phận đóng kín, trục điều khiển, gioăng làm kín, lò xo và cơ cấu vận hành. Việc hiểu rõ kết cấu bên trong giúp người dùng đánh giá đúng chất lượng sản phẩm, nhận biết nguyên nhân sự cố và bảo đảm hệ thống hoạt động ổn định, giảm thiểu tối đa nguy cơ rò rỉ và cháy nổ.

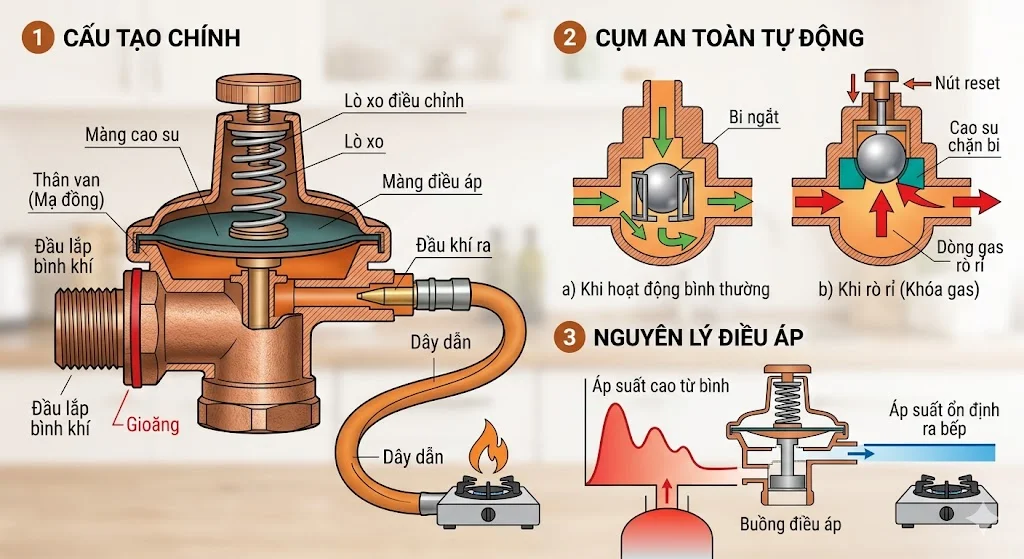

Giới thiệu và đặc điểm nổi bật của kết cấu van gas

Khái niệm cấu tạo van gas trong thực tế

Van gas là thiết bị kiểm soát dòng khí đi qua đường ống bằng cách sử dụng một cơ cấu đóng mở nằm bên trong thân van. Tùy theo thiết kế, cơ cấu này có thể là viên bi, đĩa van, piston, màng hoặc lõi điện từ. Dù cấu trúc cụ thể khác nhau, mục tiêu chung của tất cả các loại van gas là bảo đảm đóng kín tuyệt đối khi ngắt và cho phép khí đi qua an toàn khi vận hành.

Trong thực tế, thiết bị được sử dụng tại đầu bình gas, sau bộ điều áp, trước bếp đốt, lò hơi, lò nung và nhiều thiết bị gia nhiệt công nghiệp. Do khí gas là nhiên liệu dễ cháy nổ, từng chi tiết trong kết cấu của van đều được thiết kế để đạt độ kín cao, khả năng chịu áp lực tốt và độ ổn định lâu dài.

Đặc điểm nổi bật của kết cấu sản phẩm

Các bộ phận trong van gas được sản xuất với độ chính xác cao nhằm bảo đảm khí không rò rỉ ra môi trường. Bề mặt làm kín được gia công tinh và kết hợp với gioăng chịu gas chuyên dụng.

Vật liệu chế tạo thường là đồng, thép carbon hoặc inox, có khả năng chống ăn mòn và chịu áp lực tốt. Một số dòng van còn được tích hợp lò xo, bộ cảm biến hoặc cuộn coil điện từ để tự động đóng khi xảy ra sự cố.

Kết cấu tối ưu giúp thiết bị hoạt động ổn định trong thời gian dài và đáp ứng các tiêu chuẩn an toàn nghiêm ngặt.

Cấu tạo van gas và ứng dụng thực tế

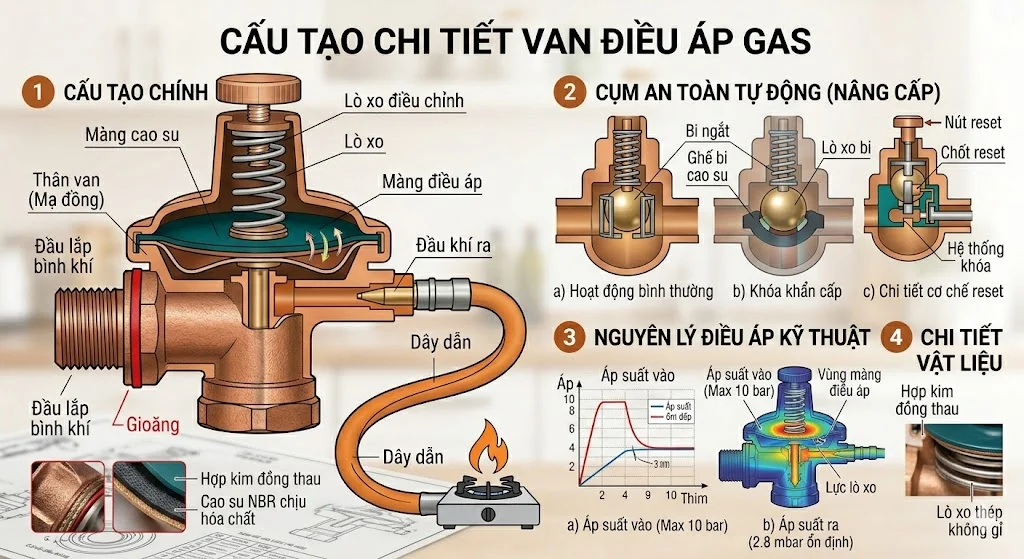

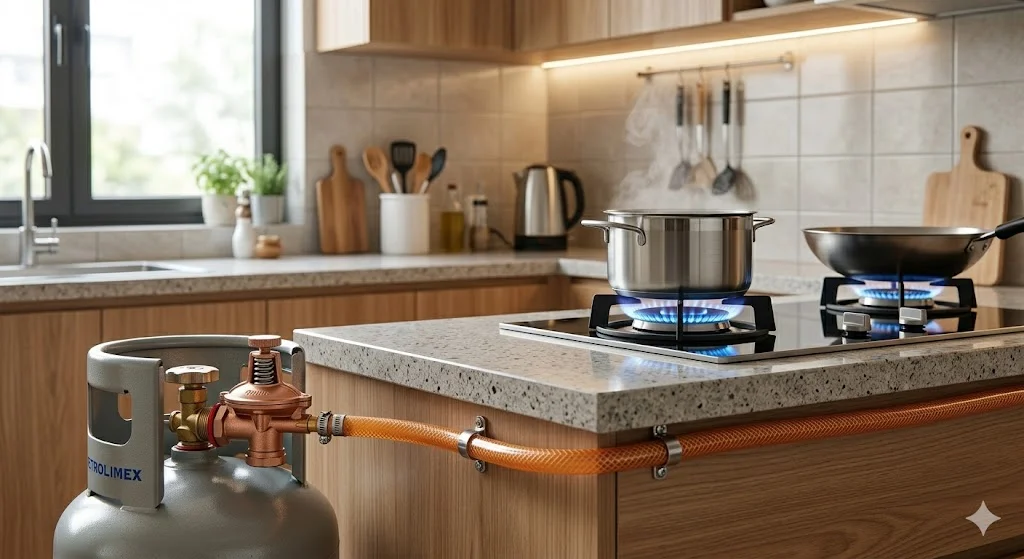

Ứng dụng trong hệ thống dân dụng

Trong các hộ gia đình, nhà hàng và khách sạn, van gas được lắp đặt tại bình gas hoặc đường ống cấp khí đến bếp nấu. Kết cấu đơn giản nhưng độ kín cao giúp người sử dụng thao tác dễ dàng và bảo đảm an toàn.

Các chi tiết như tay khóa, viên bi, gioăng và ren kết nối được thiết kế để hoạt động bền bỉ trong điều kiện sử dụng hàng ngày. Khi hiểu rõ cấu tạo, người dùng có thể kiểm tra và thay thế đúng bộ phận khi cần.

Ứng dụng trong công nghiệp

Trong công nghiệp, thiết bị được sử dụng cho hệ thống lò hơi, lò nung, buồng sấy và các dây chuyền gia nhiệt. Cấu tạo của van công nghiệp thường phức tạp hơn, có thể tích hợp điện từ, công tắc giới hạn và hệ thống liên động an toàn.

Việc hiểu rõ từng chi tiết giúp kỹ thuật viên thực hiện bảo trì, chẩn đoán lỗi và vận hành hệ thống đúng tiêu chuẩn kỹ thuật.

Các bộ phận chính trong cấu tạo van gas

Thân van

Thân van là bộ phận bao ngoài, chịu toàn bộ áp lực của dòng khí và bảo vệ các chi tiết bên trong. Đây là chi tiết quan trọng nhất về mặt cơ khí và thường được đúc từ đồng, thép hoặc inox.

Bên trong thân van có các khoang dẫn khí, bề mặt lắp gioăng và vị trí lắp cơ cấu đóng mở. Độ chính xác gia công của thân van ảnh hưởng trực tiếp đến độ kín và tuổi thọ thiết bị.

Bề mặt ngoài có thể được phủ lớp chống ăn mòn hoặc xử lý đặc biệt để tăng độ bền trong môi trường công nghiệp.

Bộ phận đóng mở dòng khí

Tùy theo loại van, bộ phận đóng mở có thể là viên bi, đĩa van, piston hoặc lõi điện từ. Đây là chi tiết trực tiếp tiếp xúc với lưu chất và quyết định khả năng cho phép hoặc ngăn chặn dòng khí.

Trong van bi gas, viên bi có lỗ xuyên tâm sẽ xoay 90 độ để đóng mở. Trong van điện từ, lõi sắt từ sẽ dịch chuyển lên xuống dưới tác động của từ trường.

Độ chính xác của bộ phận này quyết định tốc độ phản hồi, mô men vận hành và mức độ kín khít của thiết bị.

Gioăng và bộ phận làm kín

Gioăng là thành phần không thể thiếu trong cấu tạo van gas. Chúng được chế tạo từ PTFE, NBR, Viton hoặc các vật liệu tương thích với khí gas.

Chức năng chính của gioăng là tạo bề mặt tiếp xúc kín giữa các chi tiết chuyển động và thân van. Nếu gioăng bị lão hóa hoặc hư hỏng, nguy cơ rò rỉ sẽ tăng lên đáng kể.

Việc lựa chọn vật liệu gioăng phù hợp giúp nâng cao độ an toàn và kéo dài tuổi thọ sản phẩm.

Trục van và cơ cấu truyền động

Trục van là bộ phận truyền chuyển động từ tay gạt, vô lăng hoặc bộ truyền động đến bộ phận đóng mở. Chi tiết này thường được chế tạo từ inox hoặc thép có độ bền cao.

Trục phải chịu mô men xoắn liên tục nhưng vẫn bảo đảm chuyển động mượt mà và chính xác. Các vòng đệm tại cổ trục giúp ngăn rò rỉ khí ra bên ngoài.

Lò xo hồi vị

Trong nhiều loại van gas, đặc biệt là van điện từ và van an toàn, lò xo được sử dụng để đưa van trở về trạng thái đóng khi mất nguồn điện hoặc mất tín hiệu điều khiển.

Độ đàn hồi của lò xo ảnh hưởng trực tiếp đến độ tin cậy của cơ chế an toàn. Đây là chi tiết nhỏ nhưng có vai trò cực kỳ quan trọng.

Tay gạt, vô lăng hoặc cuộn coil điện từ

Đây là bộ phận mà người vận hành hoặc hệ thống điều khiển tác động trực tiếp. Van thủ công sử dụng tay gạt hoặc vô lăng. Van tự động sử dụng coil điện từ hoặc mô tơ điện.

Chất lượng của cơ cấu vận hành ảnh hưởng đến tốc độ đóng mở và mức độ ổn định của thiết bị.

Nguyên lý hoạt động của van gas

Quy trình đóng mở thủ công

Khi người sử dụng xoay tay gạt hoặc vô lăng, trục van truyền chuyển động đến bộ phận đóng mở. Viên bi hoặc đĩa van thay đổi vị trí để mở hoặc chặn dòng khí.

Khi ở trạng thái đóng, gioăng làm kín ép sát vào bề mặt tiếp xúc để ngăn khí thoát ra ngoài. Khi mở, khí đi qua đường dẫn bên trong thân van đến thiết bị tiêu thụ.

Quy trình đóng mở tự động

Trong van điện từ, cuộn coil tạo từ trường khi được cấp điện, hút lõi sắt từ và mở đường dẫn khí. Khi mất điện, lò xo đẩy lõi về vị trí đóng.

Cơ chế này cho phép hệ thống tự động ngắt gas khi có tín hiệu từ cảm biến rò rỉ hoặc hệ thống báo cháy.

Thông số kỹ thuật cần quan tâm

Vật liệu, áp suất và nhiệt độ làm việc

Vật liệu thân van, vật liệu gioăng và lò xo phải phù hợp với loại khí và điều kiện vận hành. Áp suất làm việc tối đa và nhiệt độ môi trường là những thông số cần kiểm tra kỹ.

Lựa chọn đúng thông số giúp các bộ phận bên trong hoạt động ổn định và kéo dài tuổi thọ.

Kích thước và kiểu kết nối

Kích thước phổ biến từ 1/4 inch đến DN200 hoặc lớn hơn. Kết nối có thể là ren, mặt bích hoặc hàn.

Kiểu kết nối phù hợp giúp bảo đảm độ kín và thuận tiện cho việc tháo lắp bảo trì.

Cách lựa chọn đúng kỹ thuật

Chọn theo loại cơ cấu bên trong

Nếu cần thao tác đơn giản, van bi gas là lựa chọn phù hợp. Nếu cần tự động đóng khi có sự cố, nên chọn van điện từ.

Việc hiểu rõ cấu tạo giúp lựa chọn đúng loại thiết bị theo yêu cầu vận hành.

Chọn theo vật liệu và môi trường sử dụng

Hệ thống dân dụng thường sử dụng đồng. Công nghiệp có thể dùng thép hoặc inox tùy mức độ ăn mòn và áp lực.

Vật liệu phù hợp giúp các bộ phận bên trong không bị lão hóa hoặc hư hỏng sớm.

Chọn theo thương hiệu và chứng nhận

Nên lựa chọn sản phẩm có chứng nhận an toàn, CO, CQ và tài liệu kỹ thuật đầy đủ. Các thương hiệu uy tín thường có kết cấu chính xác và độ kín cao.

Điều này giúp bảo đảm an toàn cho toàn bộ hệ thống khí.

FAQ về cấu tạo thiết bị

Cấu tạo van gas là gì?

Đây là tập hợp các bộ phận như thân van, cơ cấu đóng mở, gioăng, trục, lò xo và bộ phận điều khiển.

Mỗi chi tiết đều đóng vai trò quan trọng trong việc bảo đảm độ kín và an toàn.

Cấu tạo van gas có những bộ phận nào phổ biến?

Các bộ phận phổ biến gồm thân van, viên bi hoặc đĩa van, gioăng, trục, tay gạt và lò xo.

Một số dòng tự động còn có coil điện từ hoặc mô tơ điện.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần kiểm tra vật liệu, độ kín, tiêu chuẩn an toàn và chất lượng các chi tiết bên trong.

Điều này giúp giảm nguy cơ rò rỉ và kéo dài tuổi thọ thiết bị.

Sản phẩm này có dùng được cho hóa chất không?

Một số dòng inox và gioăng chuyên dụng có thể dùng cho khí đặc biệt và môi trường ăn mòn.

Cần đánh giá tính tương thích vật liệu trước khi sử dụng.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ và hỗ trợ kỹ thuật.

Nhà cung cấp uy tín sẽ tư vấn đúng cấu hình và bảo hành rõ ràng.

Kết luận

Hiểu rõ sản phẩm là bước quan trọng để lựa chọn đúng thiết bị, vận hành an toàn và xử lý hiệu quả các sự cố trong hệ thống khí. Từ thân van, bộ phận đóng mở, gioăng làm kín đến lò xo và cơ cấu điều khiển, mỗi chi tiết đều ảnh hưởng trực tiếp đến độ kín và độ tin cậy của sản phẩm. Khi sử dụng có cấu tạo chính xác, vật liệu phù hợp và đạt tiêu chuẩn an toàn, hệ thống khí gas sẽ vận hành ổn định, bền bỉ và hạn chế tối đa rủi ro cháy nổ Cấu tạo van gas.
