Cách lắp đặt máy bơm đúng kỹ thuật: Quy trình, sơ đồ và những lưu ý quan trọng

Cách lắp đặt máy bơm là quy trình bố trí máy bơm, đường ống hút, đường ống đẩy, van, nguồn điện và các thiết bị phụ trợ sao cho máy hoạt động đúng công suất, đủ lưu lượng và cột áp theo thiết kế. Việc lắp đặt đúng kỹ thuật ảnh hưởng trực tiếp đến hiệu suất, độ ồn, tuổi thọ và mức tiêu thụ điện của máy bơm.

Tùy loại bơm như bơm ly tâm, bơm tăng áp, bơm chìm, bơm tưới hoặc bơm công nghiệp, sơ đồ lắp đặt sẽ có những điểm khác nhau. Tuy nhiên, nguyên tắc chung là phải bảo đảm đường hút kín, hạn chế tổn thất, không để bơm chạy khô và bảo vệ đầy đủ phần điện.

Chuẩn bị trước khi lắp đặt máy bơm

Kiểm tra máy bơm

Trước khi lắp đặt cần kiểm tra model, công suất, điện áp, lưu lượng, cột áp và đường kính đầu hút – đầu xả của máy. Cần bảo đảm máy bơm được lựa chọn phù hợp với yêu cầu thực tế của hệ thống.

Kiểm tra thân bơm, cánh bơm, đầu nối, dây điện và các phụ kiện đi kèm xem có bị hư hỏng trong quá trình vận chuyển hay không. Không nên lắp đặt máy khi phát hiện dấu hiệu nứt vỡ hoặc biến dạng.

Chuẩn bị vị trí đặt bơm

Vị trí đặt bơm cần chắc chắn, bằng phẳng và có đủ không gian để vận hành, kiểm tra và bảo trì. Với bơm đặt cạn, nên bố trí máy càng gần nguồn nước càng tốt để giảm chiều dài đường hút.

Khu vực đặt máy cũng cần khô ráo, thông thoáng và hạn chế ngập nước. Nếu lắp đặt ngoài trời, cần có biện pháp bảo vệ động cơ khỏi mưa, nắng và các tác động môi trường phù hợp với cấp bảo vệ của thiết bị.

Chuẩn bị đường ống và phụ kiện

Cần chuẩn bị đầy đủ đường ống hút, đường ống đẩy, van khóa, van một chiều, rọ hút hoặc các phụ kiện cần thiết theo thiết kế. Đường kính ống nên phù hợp với đầu nối và lưu lượng của máy bơm.

Không nên thu nhỏ đường kính đường ống hút một cách tùy tiện vì điều này có thể làm tăng tổn thất và gây hiện tượng xâm thực hoặc khiến bơm hoạt động không ổn định.

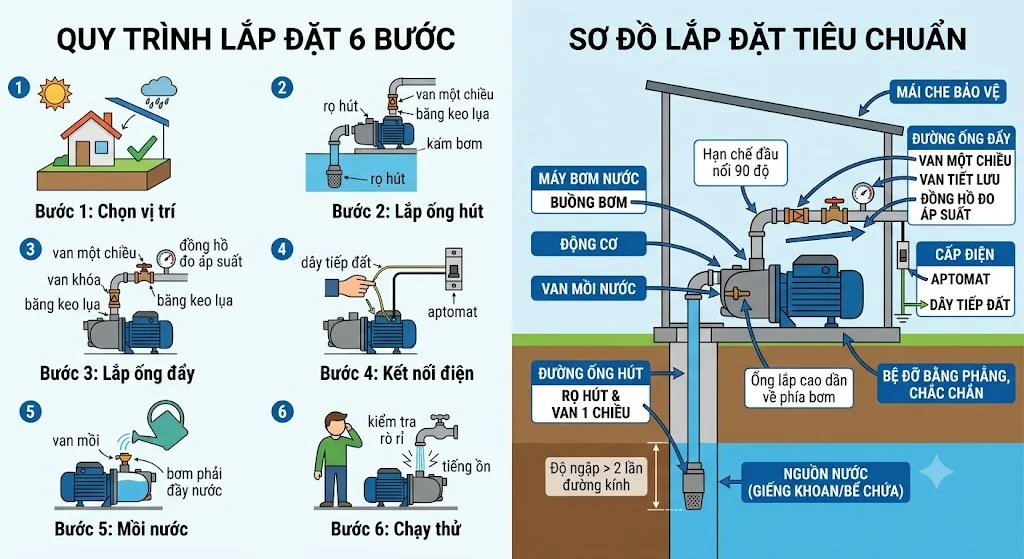

Sơ đồ lắp đặt máy bơm cơ bản

Đối với máy bơm ly tâm đặt cạn, sơ đồ cơ bản có thể bố trí như sau:

Nguồn nước → Rọ hút/van một chiều → Ống hút → Máy bơm → Van một chiều → Van khóa → Ống đẩy → Thiết bị sử dụng

Ở phía hút, đường ống cần được thiết kế kín và hạn chế tối đa các vị trí có khả năng lọt khí. Phía đẩy có thể bố trí van một chiều để hạn chế dòng nước chảy ngược và van khóa để thuận tiện cho bảo trì.

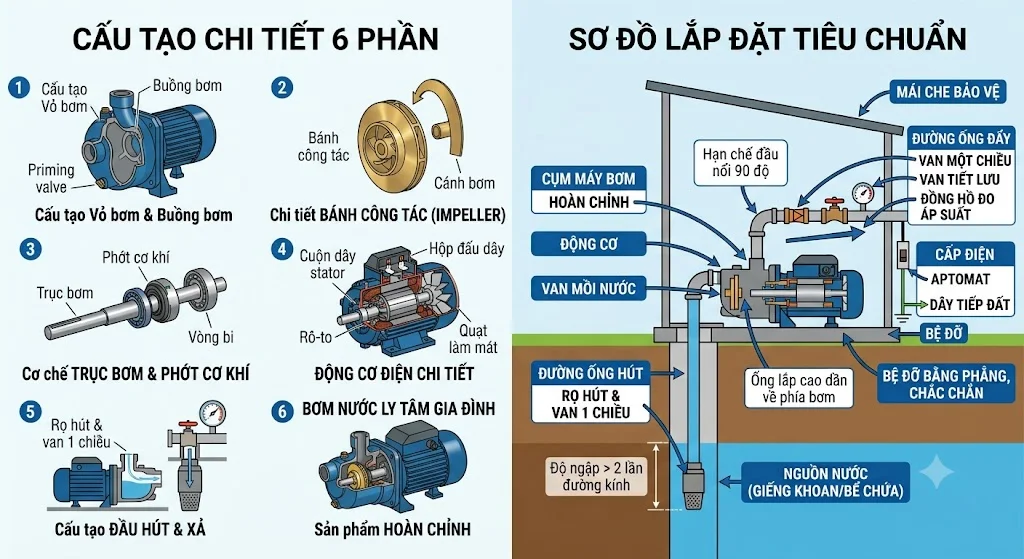

Cách lắp đặt máy bơm từng bước

Bước 1: Đặt máy bơm lên bệ

Đặt máy bơm trên nền hoặc bệ chắc chắn, bảo đảm máy nằm cân bằng và không bị rung lắc. Với máy bơm công suất lớn, cần sử dụng bệ móng và bulông neo phù hợp.

Không nên để máy bơm treo trên đường ống vì trọng lượng của máy có thể gây biến dạng hoặc phá hỏng các mối nối.

Bước 2: Lắp đường ống hút

Đường ống hút nối từ nguồn nước đến đầu hút của máy bơm. Đường ống cần được bịt kín và bố trí càng ngắn, thẳng và ít co càng tốt.

Nếu hút nước từ bể hoặc hồ, có thể sử dụng rọ bơm kết hợp van một chiều ở đầu ống hút để giữ nước trong đường ống và hạn chế rác đi vào máy.

Bước 3: Lắp đường ống đẩy

Đường ống đẩy được nối từ đầu xả của máy bơm đến hệ thống sử dụng nước. Có thể lắp van một chiều và van khóa trên đường đẩy tùy theo thiết kế.

Đường ống cần được đỡ độc lập để trọng lượng của ống và nước không truyền trực tiếp lên thân máy bơm.

Bước 4: Kiểm tra chiều quay

Đối với động cơ điện 3 pha, cần kiểm tra chiều quay của động cơ theo hướng dẫn của nhà sản xuất. Nếu chiều quay ngược, cần xử lý lại thứ tự pha theo quy trình an toàn điện.

Không nên để máy chạy lâu khi chưa xác định chiều quay vì có thể ảnh hưởng đến hiệu suất và gây hư hỏng tùy loại bơm.

Bước 5: Mồi nước cho máy bơm

Với máy bơm ly tâm không có khả năng tự mồi, cần mồi đầy nước cho buồng bơm và đường ống hút trước khi khởi động.

Đây là bước rất quan trọng vì chạy máy khi không có nước có thể làm hư phớt cơ khí, gây nóng và làm giảm tuổi thọ các bộ phận bên trong.

Bước 6: Kiểm tra hệ thống điện

Nguồn điện phải phù hợp với điện áp và công suất ghi trên nhãn máy. Cần có thiết bị bảo vệ như aptomat, thiết bị chống quá tải và nối đất theo yêu cầu của hệ thống điện.

Đối với bơm công suất lớn hoặc hệ thống tự động, có thể sử dụng tủ điều khiển, contactor, rơ-le nhiệt, biến tần hoặc các thiết bị bảo vệ phù hợp.

Bước 7: Chạy thử máy bơm

Sau khi hoàn tất lắp đặt, mở các van cần thiết và khởi động máy. Kiểm tra áp suất, lưu lượng, tiếng ồn, độ rung và tình trạng rò rỉ tại các mối nối.

Nếu máy rung mạnh, phát ra tiếng động bất thường hoặc không lên nước, cần dừng máy và kiểm tra nguyên nhân thay vì tiếp tục vận hành.

Cách lắp đặt máy bơm tưới

Với hệ thống tưới, sơ đồ thường được bố trí:

Nguồn nước → Rọ hút → Ống hút → Máy bơm → Van một chiều → Bộ lọc → Đồng hồ áp suất → Van chia zone → Đường ống tưới → Béc tưới/đầu nhỏ giọt

Bộ lọc đặc biệt quan trọng đối với hệ thống tưới nhỏ giọt vì cặn bẩn có thể làm tắc đầu nhỏ giọt. Nếu hệ thống chia nhiều khu vực tưới, có thể sử dụng van điện từ để điều khiển từng zone.

Máy bơm cần được lựa chọn sao cho lưu lượng và cột áp đáp ứng được zone có nhu cầu lớn nhất, thay vì nhất thiết phải đáp ứng toàn bộ diện tích cùng lúc.

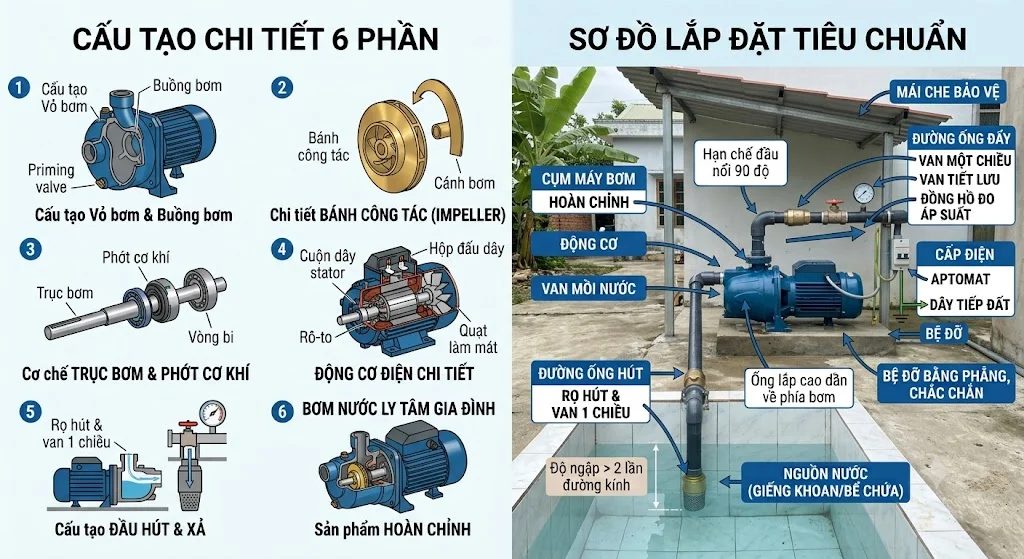

Cách lắp đặt máy bơm tăng áp

Máy bơm tăng áp thường được lắp trên đường ống cấp nước để tăng áp suất đến các thiết bị sử dụng.

Sơ đồ tổng quát:

Nguồn nước → Van khóa → Máy bơm tăng áp → Van một chiều → Đường ống cấp → Thiết bị sử dụng

Nếu sử dụng bơm tăng áp điện tử hoặc hệ thống điều khiển tự động, cần lắp đặt đúng cảm biến áp suất, bình tích áp hoặc bộ điều khiển theo cấu hình của nhà sản xuất.

Không nên tự ý thay đổi cài đặt áp suất vượt quá giới hạn của đường ống và thiết bị sử dụng nước.

Cách lắp đặt máy bơm chìm

Máy bơm chìm được đặt trực tiếp trong giếng, bể hoặc nguồn nước. Trước khi lắp đặt cần kiểm tra chiều sâu, đường kính vị trí đặt bơm và mực nước tối thiểu.

Bơm phải được treo hoặc cố định bằng phương án phù hợp, không nên dùng dây điện làm dây chịu lực. Cần bảo đảm máy luôn nằm trong điều kiện ngập nước theo yêu cầu của nhà sản xuất để tránh quá nhiệt.

Đối với bơm chìm nước thải, cần kiểm tra thêm kích thước chất rắn cho phép đi qua và lựa chọn loại cánh bơm phù hợp.

Cách lắp van một chiều cho máy bơm

Van một chiều có nhiệm vụ cho nước đi theo một hướng và hạn chế dòng chảy ngược khi máy bơm dừng.

Vị trí lắp van phụ thuộc vào loại bơm và thiết kế hệ thống. Với hệ thống hút từ nguồn nước, rọ hút thường được tích hợp chức năng van một chiều để giữ nước trong đường hút; phía đẩy có thể sử dụng thêm van một chiều để bảo vệ máy và hệ thống.

Cần lắp van đúng chiều mũi tên dòng chảy được đánh dấu trên thân van. Lắp ngược chiều có thể khiến nước không lưu thông hoặc làm hệ thống hoạt động bất thường.

Những lưu ý quan trọng Cách lắp đặt máy bơm

Không để máy bơm chạy khô

Chạy khô là một trong những nguyên nhân phổ biến gây hư hỏng máy bơm. Đặc biệt với bơm có phớt cơ khí, nước thường có vai trò làm mát và bôi trơn khu vực làm kín.

Nếu nguồn nước có khả năng cạn, nên sử dụng cảm biến mức nước hoặc thiết bị bảo vệ chống chạy khô.

Không để đường ống hút bị lọt khí

Chỉ một vị trí rò khí nhỏ trên đường hút cũng có thể khiến bơm khó hút nước hoặc mất khả năng mồi. Vì vậy, các ren, mặt bích và mối nối trên đường hút cần được kiểm tra kỹ.

Đường hút nên được bố trí hợp lý và hạn chế tối đa các điểm cao có thể tạo túi khí.

Không dùng máy bơm để kéo đường ống

Đường ống phải có hệ thống giá đỡ riêng. Không được để trọng lượng của đường ống tác động trực tiếp lên đầu hút hoặc đầu xả của máy bơm.

Ứng suất từ đường ống có thể gây lệch khớp nối, rung động hoặc hư hỏng thân bơm và phớt.

Kiểm tra nguồn điện

Nguồn điện phải đúng điện áp và tần số theo thông số của động cơ. Với động cơ 3 pha, cần kiểm tra thứ tự pha và chiều quay.

Các công việc đấu nối điện nên được thực hiện bởi người có chuyên môn và phải ngắt nguồn trước khi thao tác.

Các lỗi thường gặp Cách lắp đặt máy bơm

Máy bơm chạy nhưng không lên nước

Nguyên nhân có thể là chưa mồi nước, đường hút bị lọt khí, mực nước quá thấp, rọ hút bị tắc hoặc chiều quay của bơm không đúng.

Cần dừng máy, kiểm tra từng yếu tố trên và khắc phục trước khi vận hành lại.

Máy bơm rung và phát ra tiếng ồn

Rung động có thể xuất phát từ nền móng không chắc chắn, đường ống gây lực lên bơm, bạc đạn có vấn đề hoặc hiện tượng xâm thực.

Không nên tiếp tục vận hành khi máy rung bất thường vì có thể làm hư hỏng các bộ phận cơ khí.

Máy bơm chạy nhưng áp lực thấp

Có thể do chọn sai bơm, đường ống quá nhỏ, bộ lọc bị tắc, van chưa mở hoàn toàn hoặc hệ thống có tổn thất lớn hơn dự kiến.

Cần kiểm tra áp suất và lưu lượng thực tế rồi so sánh với đường đặc tính Q-H của máy bơm.

FAQ về cách lắp đặt máy bơm

Lắp máy bơm nước có cần van một chiều không?

Van một chiều thường được sử dụng trong hệ thống bơm để hạn chế nước chảy ngược khi máy dừng và bảo vệ hệ thống. Tuy nhiên, vị trí và số lượng van cần lắp phụ thuộc vào loại bơm và sơ đồ đường ống cụ thể. Khi lắp đặt phải bảo đảm van đúng kích thước và đúng chiều dòng chảy.

Máy bơm có cần mồi nước trước khi chạy không?

Đối với nhiều loại bơm ly tâm đặt cạn, cần mồi đầy nước cho buồng bơm và đường hút trước khi khởi động. Nếu máy không có khả năng tự mồi mà chạy khi không có nước, phớt cơ khí có thể bị quá nhiệt và hư hỏng. Một số loại bơm tự mồi có quy trình khác nên cần thực hiện theo hướng dẫn của nhà sản xuất.

Có được lắp máy bơm trực tiếp lên đường ống không?

Không nên để toàn bộ trọng lượng đường ống và nước truyền trực tiếp lên đầu hút hoặc đầu xả của máy bơm. Đường ống cần được bố trí giá đỡ độc lập và căn chỉnh phù hợp với đầu nối của bơm. Cách lắp này giúp giảm rung động và hạn chế ứng suất tác động lên thân bơm.

Đường ống hút của máy bơm nên lớn hay nhỏ?

Đường ống hút cần được lựa chọn phù hợp với lưu lượng và yêu cầu hút của máy bơm, đồng thời hạn chế tổn thất áp suất. Không nên tự ý sử dụng đường ống hút quá nhỏ vì có thể làm tăng tổn thất và gây hiện tượng xâm thực. Trong nhiều trường hợp, đường hút có thể được thiết kế lớn hơn đầu nối bơm nhưng cần sử dụng côn chuyển phù hợp.

Cách lắp đặt máy bơm đặt cao hơn nguồn nước có được không?

Máy bơm ly tâm đặt cao hơn nguồn nước vẫn có thể sử dụng nếu chiều cao hút nằm trong giới hạn cho phép và đường hút được thiết kế kín. Tuy nhiên, chiều cao hút càng lớn thì điều kiện làm việc của bơm càng khó khăn và nguy cơ xâm thực tăng. Nếu điều kiện cho phép, nên đặt bơm càng gần nguồn nước và càng thấp càng tốt.

Tại sao Cách lắp đặt máy bơm chạy nhưng không hút được nước?

Một số nguyên nhân thường gặp là buồng bơm chưa được mồi, đường hút bị lọt khí, rọ hút bị tắc hoặc mực nước quá thấp. Với bơm 3 pha, cũng cần kiểm tra chiều quay của động cơ vì quay ngược có thể khiến bơm không đạt lưu lượng và cột áp cần thiết. Cần dừng máy để kiểm tra thay vì để bơm chạy kéo dài trong tình trạng không lên nước.

Có cần lắp lọc trước máy bơm không?

Việc lắp lọc phụ thuộc vào chất lượng nguồn nước và loại máy bơm. Nếu nguồn nước có nhiều rác, cát hoặc tạp chất, cần có phương án lọc phù hợp để bảo vệ cánh bơm và các thiết bị phía sau. Tuy nhiên, bộ lọc cũng tạo ra tổn thất áp suất nên cần lựa chọn kích thước và cấp lọc phù hợp.

Lắp máy bơm ngoài trời có được không?

Có thể lắp máy bơm ngoài trời nếu model có cấp bảo vệ phù hợp hoặc được bố trí trong khu vực có mái che và biện pháp bảo vệ thích hợp. Cần hạn chế để động cơ tiếp xúc trực tiếp với mưa, ngập nước và môi trường ăn mòn. Hộp đấu điện cũng phải được bảo vệ đúng cấp độ theo điều kiện lắp đặt.

Kết luận

Cách lắp đặt máy bơm đúng kỹ thuật cần bảo đảm đồng thời ba yếu tố: hệ thống thủy lực phù hợp, máy bơm được lắp đặt cơ khí đúng cách và nguồn điện được bảo vệ an toàn. Đặc biệt với bơm đặt cạn, cần chú ý đến đường hút kín, mồi nước, van một chiều, chiều cao hút và tổn thất đường ống.

Sau khi lắp đặt, cần chạy thử và kiểm tra lưu lượng, áp suất, độ rung, tiếng ồn, nhiệt độ động cơ và các điểm rò rỉ. Nếu máy không đạt thông số thiết kế hoặc xuất hiện bất thường, cần dừng máy và kiểm tra nguyên nhân trước khi đưa vào vận hành liên tục Cách lắp đặt máy bơm.
