Y Type Strainer: Giới Thiệu và Ứng Dụng

y type strainer là thiết bị lọc quan trọng trong các hệ thống ống công nghiệp, giúp loại bỏ tạp chất rắn khỏi dòng chất lỏng hoặc khí trước khi chúng đi vào thiết bị chính. Trong môi trường sản xuất hiện đại, nơi yêu cầu độ ổn định và an toàn cao, việc bảo vệ bơm, van và bộ trao đổi nhiệt khỏi hư hại do cặn bẩn là điều bắt buộc. Nhờ thiết kế đơn giản nhưng hiệu quả, thiết bị này ngày càng được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Y type strainer là gì và cấu tạo ra sao

Khái niệm y type strainer trong hệ thống ống

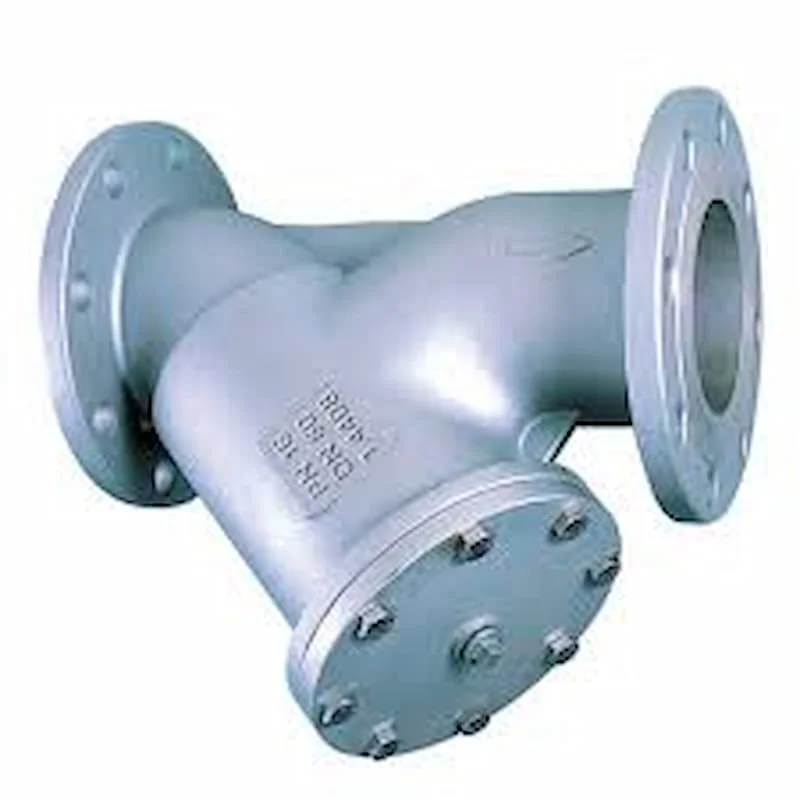

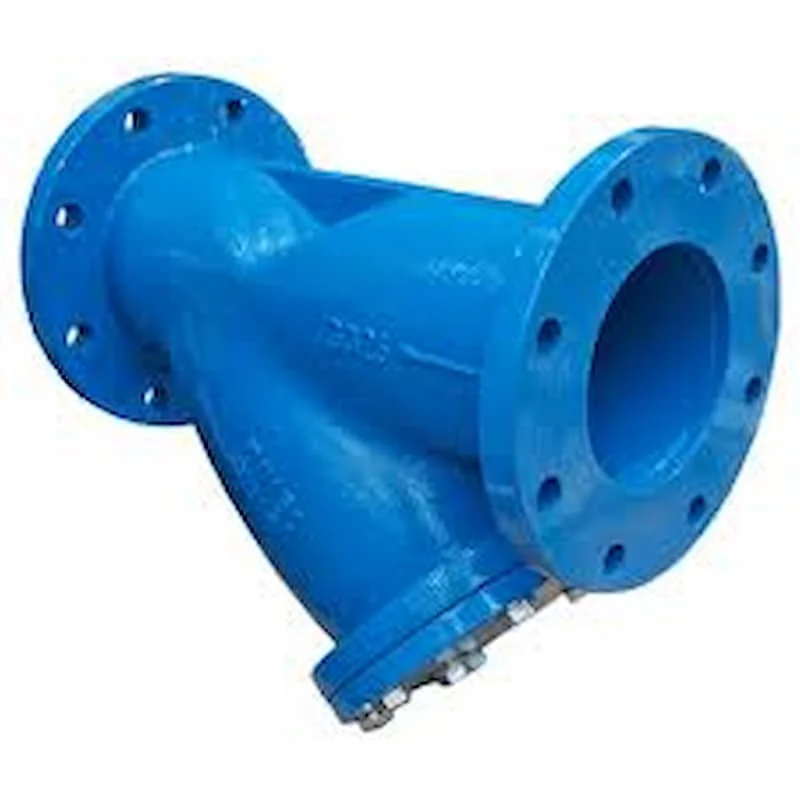

Y type strainer là thiết bị lọc dạng chữ Y được lắp trực tiếp trên đường ống nhằm giữ lại các hạt rắn có kích thước lớn hơn lỗ lưới lọc. Thiết kế chữ Y cho phép dòng chảy đi qua theo hướng thuận, đồng thời tạo không gian chứa cặn ở nhánh phụ phía dưới.

Cấu tạo cơ bản của y type strainer

Cấu tạo tiêu chuẩn gồm thân van dạng chữ Y, lưới lọc bên trong và nắp đậy ở phần đáy nhánh phụ. Lưới lọc thường làm từ inox với nhiều cấp độ mắt lưới khác nhau tùy yêu cầu lọc.

Phần nắp đáy có thể tháo rời để vệ sinh lưới lọc khi tích tụ nhiều cặn. Một số phiên bản còn được trang bị van xả đáy giúp làm sạch nhanh mà không cần tháo toàn bộ thiết bị khỏi hệ thống.

Vai trò và lợi ích của y type strainer trong công nghiệp

Bảo vệ thiết bị và kéo dài tuổi thọ hệ thống

Trong hệ thống ống, cặn rắn có thể gây hư hỏng bơm, làm kẹt van hoặc giảm hiệu suất trao đổi nhiệt. Khi được lắp đặt đúng vị trí, thiết bị lọc này giúp giữ lại tạp chất trước khi chúng tiếp cận các thiết bị quan trọng.

Duy trì hiệu suất dòng chảy ổn định

Ngoài chức năng bảo vệ, thiết bị còn giúp hệ thống duy trì lưu lượng và áp suất ổn định. Khi đường ống không bị tích tụ cặn lớn, hiện tượng giảm áp hoặc dao động áp lực sẽ được hạn chế.

Nhờ đó, toàn bộ hệ thống vận hành trơn tru hơn, giảm hao mòn và tiết kiệm năng lượng trong dài hạn.

Nguyên lý hoạt động và lắp đặt

Nguyên lý hoạt động của y type strainer

Khi dòng chất lỏng hoặc khí chảy qua thân thiết bị, các hạt rắn bị giữ lại trên lưới lọc. Phần chất lưu sạch tiếp tục di chuyển theo hướng dòng chảy chính. Do thiết kế chữ Y, cặn rắn sẽ rơi xuống nhánh phụ, hạn chế ảnh hưởng đến lưu lượng chính.

Khi lượng cặn tích tụ nhiều, áp suất chênh lệch giữa hai đầu thiết bị sẽ tăng lên. Đây là dấu hiệu cho thấy cần vệ sinh lưới lọc để duy trì hiệu quả hoạt động.

Hướng dẫn lắp đặt và bảo trì

Thiết bị nên được lắp theo đúng chiều mũi tên chỉ hướng dòng chảy. Phần nhánh chứa lưới lọc thường hướng xuống dưới để cặn dễ tích tụ và thuận tiện vệ sinh.

Việc bảo trì định kỳ bao gồm tháo nắp đáy, làm sạch lưới lọc và kiểm tra gioăng làm kín. Tần suất bảo dưỡng phụ thuộc vào mức độ tạp chất trong môi trường làm việc.

Phân loại y type strainer phổ biến

Phân loại theo vật liệu chế tạo

Gang thường được sử dụng cho hệ thống nước áp suất trung bình. Thép carbon phù hợp với hệ thống hơi hoặc dầu. Thép không gỉ được ưu tiên trong môi trường hóa chất hoặc thực phẩm do khả năng chống ăn mòn cao.

Phân loại theo kích thước và tiêu chuẩn áp lực

Kích thước được lựa chọn dựa trên đường kính danh nghĩa của đường ống. Ngoài ra, cần chú ý đến tiêu chuẩn áp lực như PN16, PN25 hoặc Class 150 để đảm bảo tương thích với hệ thống.

Việc lựa chọn sai kích thước có thể gây sụt áp hoặc giảm hiệu quả lọc.

Yếu tố cần cân nhắc khi lựa chọn

Khi lựa chọn, cần xem xét môi trường làm việc, loại chất lưu, nhiệt độ và áp suất vận hành. Nếu hệ thống có nhiều cặn rắn, nên chọn lưới lọc có kích thước mắt phù hợp để tránh tắc nghẽn nhanh.

Ngoài ra, vị trí lắp đặt phải đảm bảo dễ tiếp cận để thuận tiện cho việc bảo trì. Đầu tư đúng ngay từ đầu giúp hệ thống vận hành ổn định và tiết kiệm chi phí lâu dài.

Kết luận

Trong các hệ thống công nghiệp hiện đại, việc loại bỏ tạp chất khỏi dòng chất lưu là yếu tố quan trọng nhằm bảo vệ thiết bị và duy trì hiệu suất. Với thiết kế đơn giản, dễ bảo trì và hiệu quả cao, y type strainer là giải pháp lọc đáng tin cậy cho nhiều ứng dụng từ nước, dầu đến hơi công nghiệp.
