Van cổng ty nổi DN100 là gì? Cấu tạo, thông số và cách chọn chuẩn

Van cổng ty nổi DN100 là loại van công nghiệp dùng để đóng/mở dòng chảy trong hệ thống đường ống có đường kính danh nghĩa 100mm (tương đương 4 inch). Với thiết kế ty nổi (rising stem), người vận hành có thể dễ dàng quan sát trạng thái đóng mở của van thông qua vị trí trục ty. Loại van này được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, công nghiệp và xử lý nước. Vì vậy, đây là thiết bị quan trọng trong các hệ thống đường ống trung và lớn.

Van cổng ty DN100 là gì và đặc điểm nổi bật

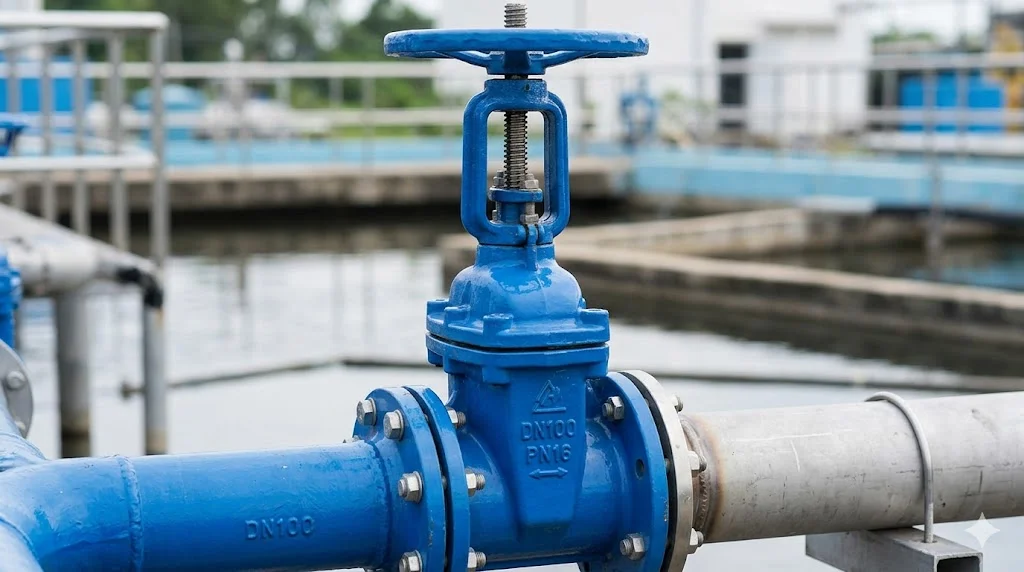

Khái niệm van cổng ty DN100

Van cổng ty DN100 là loại van có trục ty sẽ di chuyển lên xuống khi đóng mở van. Khi mở, ty nâng lên; khi đóng, ty hạ xuống. Thiết kế này giúp người vận hành dễ nhận biết trạng thái van bằng mắt thường. Đây là điểm khác biệt lớn so với van ty chìm.

Đặc điểm nổi bật của van cổng ty DN100

Van có khả năng đóng mở hoàn toàn, không làm cản trở dòng chảy khi mở. Ngoài ra, tổn thất áp suất thấp do dòng chảy đi thẳng qua van. Thiết kế chắc chắn giúp chịu áp lực và độ bền cao. Đây là ưu điểm quan trọng trong công nghiệp.

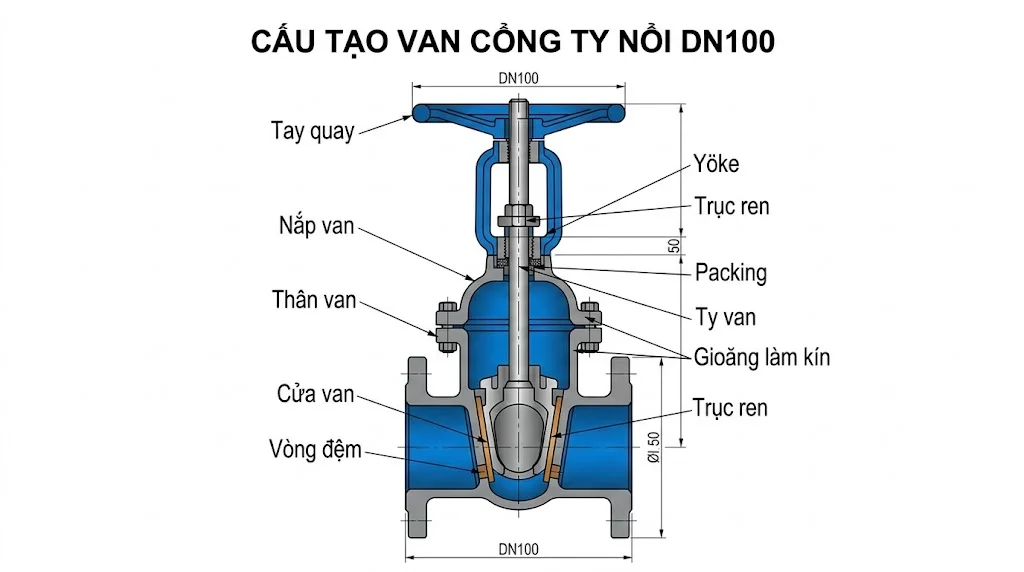

Cấu tạo của van cổng ty DN100

Thân van

Thân van thường được làm từ gang, thép hoặc inox tùy môi trường sử dụng. Đây là bộ phận chịu áp lực chính của hệ thống. Ngoài ra, lớp phủ epoxy giúp chống ăn mòn. Đây là yếu tố quyết định độ bền.

Đĩa van (cửa van)

Đĩa van có nhiệm vụ đóng/mở dòng chảy. Khi van mở hoàn toàn, đĩa nằm ngoài dòng chảy nên không gây cản trở. Điều này giúp tối ưu lưu lượng. Đây là đặc điểm nổi bật của van cổng.

Trục ty (ty nổi)

Ty van được thiết kế nổi lên khi mở, giúp dễ dàng quan sát trạng thái. Ngoài ra, giúp kiểm soát hành trình đóng mở chính xác. Tuy nhiên, cần không gian lắp đặt lớn hơn. Đây là điểm cần lưu ý.

Bộ truyền động (tay quay hoặc motor)

Van DN100 thường sử dụng tay quay để vận hành. Ngoài ra, có thể lắp thêm bộ điều khiển điện hoặc khí nén. Điều này giúp tự động hóa hệ thống. Đây là lựa chọn linh hoạt.

Thông số kỹ thuật van cổng ty DN100

• Kích thước: DN100 (4 inch)

• Áp lực làm việc: PN10, PN16, PN25

• Nhiệt độ làm việc: 0 – 200°C (tùy vật liệu)

• Kết nối: mặt bích tiêu chuẩn JIS, DIN, ANSI

• Vật liệu: gang, thép, inox

Thông số có thể thay đổi tùy nhà sản xuất.

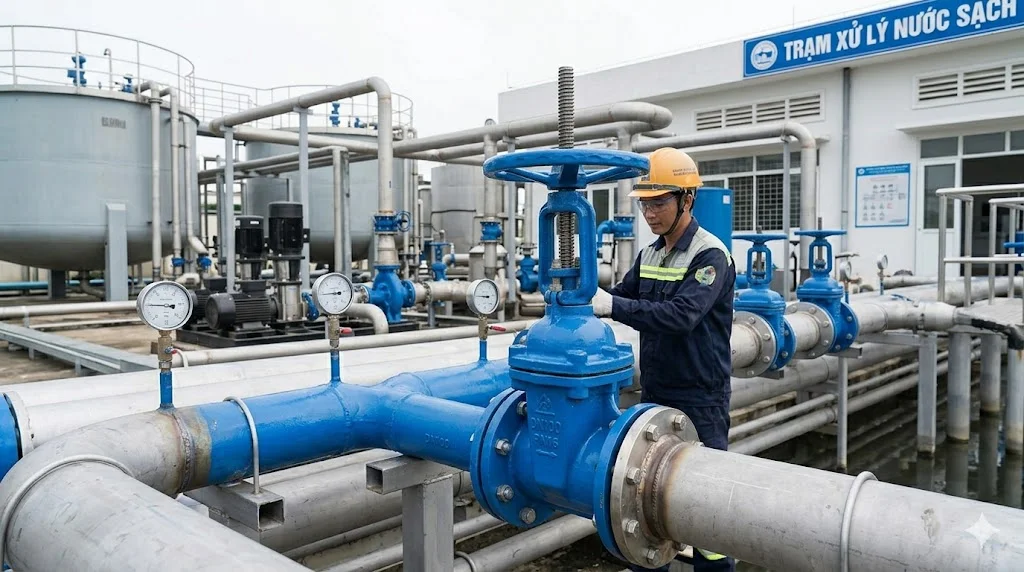

Ứng dụng của van cổng ty DN100

Ứng dụng trong hệ thống cấp thoát nước

Van được sử dụng để điều tiết dòng nước trong các hệ thống cấp nước đô thị hoặc công trình. Nhờ khả năng đóng mở hoàn toàn, van giúp kiểm soát dòng chảy hiệu quả. Ngoài ra, độ bền cao giúp sử dụng lâu dài. Đây là ứng dụng phổ biến.

Ứng dụng trong hệ thống PCCC

Van cổng ty DN100 được sử dụng trong hệ thống phòng cháy chữa cháy để kiểm soát nguồn nước. Nhờ khả năng đóng mở nhanh và dễ nhận biết trạng thái, van đảm bảo an toàn khi vận hành. Đây là ứng dụng quan trọng.

Ứng dụng trong công nghiệp và xử lý nước

Van được sử dụng trong các nhà máy, hệ thống xử lý nước hoặc hóa chất nhẹ. Sản phẩm giúp kiểm soát dòng chảy ổn định và an toàn. Ngoài ra, chịu được môi trường khắc nghiệt. Đây là ứng dụng rộng rãi.

So sánh van cổng ty nổi và ty chìm

Van ty nổi

Dễ quan sát trạng thái đóng mở, phù hợp với hệ thống cần kiểm tra trực quan. Tuy nhiên, chiếm nhiều không gian do ty nhô lên. Ngoài ra, cần bảo vệ ty khỏi bụi bẩn. Đây là đặc điểm chính.

Van ty chìm

Thiết kế gọn gàng, phù hợp với không gian hạn chế. Tuy nhiên, khó quan sát trạng thái đóng mở. Ngoài ra, bảo trì khó hơn. Đây là lựa chọn khác.

Cách chọn van cổng ty nổi DN100 đúng kỹ thuật

Chọn theo vật liệu

Nếu dùng cho nước sạch, có thể chọn van gang để tiết kiệm chi phí. Nếu môi trường ăn mòn, nên chọn inox. Việc chọn đúng vật liệu giúp tăng tuổi thọ. Đây là yếu tố quan trọng.

Chọn theo áp lực và tiêu chuẩn kết nối

Cần xác định áp lực làm việc của hệ thống để chọn PN phù hợp. Ngoài ra, phải chọn đúng tiêu chuẩn mặt bích để lắp đặt dễ dàng. Việc chọn sai có thể gây rò rỉ. Vì vậy, cần kiểm tra kỹ.

Chọn theo thương hiệu và chất lượng

Nên chọn sản phẩm từ nhà cung cấp uy tín để đảm bảo chất lượng. Ngoài ra, cần có chứng chỉ và bảo hành rõ ràng. Điều này giúp đảm bảo an toàn khi sử dụng. Vì vậy, cần lựa chọn kỹ.

FAQ – Câu hỏi thường gặp về van cổng ty DN100

Van cổng DN100 chịu được áp lực bao nhiêu

Van thường chịu áp lực PN10 đến PN25 tùy theo thiết kế. Ngoài ra, cần kiểm tra thông số cụ thể của từng sản phẩm. Không nên dùng vượt quá giới hạn. Vì vậy, cần chọn đúng loại.

Van cổng ty nổi có bền không

Van có độ bền cao nếu chọn vật liệu phù hợp và sử dụng đúng cách. Ngoài ra, thiết kế chắc chắn giúp chịu lực tốt. Nếu bảo trì định kỳ, tuổi thọ rất dài. Vì vậy, đây là lựa chọn đáng tin cậy.

Có nên dùng cho điều tiết lưu lượng không

Van cổng không phù hợp để điều tiết lưu lượng vì dễ gây mòn đĩa van. Nên dùng van bi hoặc van bướm cho mục đích này. Van cổng chỉ nên dùng đóng/mở hoàn toàn. Đây là lưu ý quan trọng.

Lắp đặt có cần lưu ý gì không

Cần đảm bảo lắp đúng chiều dòng chảy và siết chặt các kết nối. Ngoài ra, cần đủ không gian cho ty nổi hoạt động. Điều này giúp vận hành ổn định. Vì vậy, cần thi công đúng kỹ thuật.

Giá van cổng ty nổi DN100 có cao không

Giá phụ thuộc vào vật liệu, tiêu chuẩn và thương hiệu. Van inox có giá cao hơn van gang. Tuy nhiên, với độ bền và hiệu quả sử dụng, đây là mức giá hợp lý. Vì vậy, được sử dụng rộng rãi.

Kết luận

Van cổng ty nổi DN100 là thiết bị quan trọng giúp kiểm soát dòng chảy hiệu quả trong nhiều hệ thống công nghiệp và dân dụng. Khi lựa chọn đúng loại van, bạn sẽ đảm bảo an toàn và hiệu quả vận hành lâu dài. Van cổng ty nổi DN100 là lựa chọn tối ưu cho các hệ thống đường ống quy mô trung và lớn.
