Van cổng ty chìm nắp chụp là gì? Hướng dẫn chọn đúng kỹ thuật

Van cổng ty chìm nắp chụp là loại van cổng có thiết kế trục van nằm bên trong thân van (ti chìm) và vận hành bằng nắp chụp thay vì tay quay, trong thực tế đây là thiết bị rất phổ biến trong hệ thống cấp nước đô thị, hệ thống PCCC và các tuyến ống chôn ngầm, nhờ thiết kế gọn và bền bỉ, việc lựa chọn đúng loại van giúp đảm bảo độ kín, dễ vận hành và kéo dài tuổi thọ hệ thống.

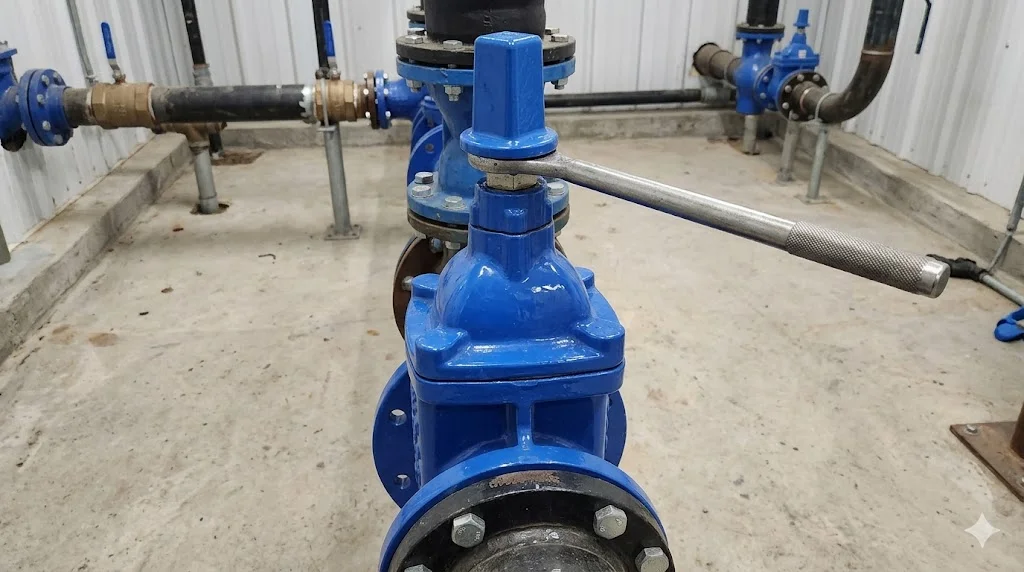

Khái niệm van cổng ti chìm nắp chụp và đặc điểm nổi bật

Van cổng ti chìm nắp chụp hoạt động bằng cơ chế nâng hạ đĩa van để đóng hoặc mở hoàn toàn dòng chảy, trong đó trục van không lộ ra ngoài khi vận hành nên không làm thay đổi chiều cao của van, trong thực tế thiết kế này giúp tiết kiệm không gian và hạn chế tác động của bụi bẩn, nước và môi trường ăn mòn, ngoài ra phần nắp chụp cho phép sử dụng chìa khóa chuyên dụng để thao tác từ mặt đất, rất phù hợp với các hệ thống chôn ngầm hoặc lắp trong hố van.

Van cổng ti chìm nắp chụp và ứng dụng thực tế

Van được sử dụng rộng rãi trong mạng lưới cấp nước, trụ cứu hỏa, hệ thống PCCC và hạ tầng đô thị, trong thực tế van thường được lắp dưới mặt đất để cô lập từng đoạn ống khi cần sửa chữa hoặc bảo trì, ví dụ trong hệ thống cấp nước thành phố, chỉ cần dùng chìa khóa chữ T để xoay nắp chụp là có thể đóng hoặc mở van mà không cần đào bới, điều này giúp tiết kiệm đáng kể thời gian và chi phí vận hành.

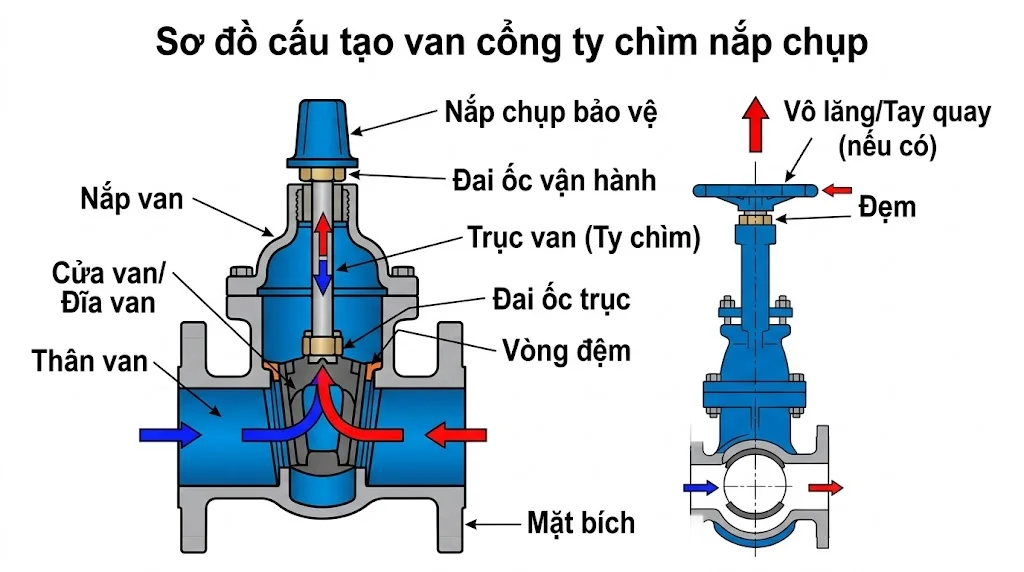

Cấu tạo van cổng ti chìm nắp chụp

Các bộ phận chính của van

Cấu tạo của van gồm thân van, đĩa van bọc cao su, trục ti chìm, nắp van, seat và nắp chụp vận hành, trong thực tế thân van thường được chế tạo từ gang cầu phủ epoxy chống ăn mòn, đĩa van bọc cao su EPDM hoặc NBR giúp tăng độ kín, trục ti bằng thép không gỉ đảm bảo độ bền cơ học và chống gỉ sét, còn nắp chụp giúp kết nối với dụng cụ thao tác từ xa, tất cả các bộ phận này được thiết kế đồng bộ để đảm bảo van vận hành ổn định trong môi trường ngầm lâu dài.

Nguyên lý hoạt động của van

Khi sử dụng chìa khóa chuyên dụng để xoay nắp chụp, trục van bên trong sẽ quay và làm đĩa van nâng lên để mở hoặc hạ xuống để đóng kín, trong thực tế vì ti van nằm hoàn toàn bên trong thân van nên không bị ảnh hưởng bởi bùn đất hoặc độ ẩm bên ngoài, cơ chế này giúp tăng độ bền và giảm đáng kể nhu cầu bảo trì so với các loại van có ti nổi.

Phân loại van cổng ti chìm nắp chụp

Theo vật liệu chế tạo

Van thường được chế tạo từ gang cầu, gang xám hoặc inox, trong thực tế gang cầu là lựa chọn phổ biến nhất nhờ độ bền cao, khả năng chịu áp tốt và chi phí hợp lý, còn inox được sử dụng trong môi trường có tính ăn mòn mạnh hoặc yêu cầu vệ sinh cao.

Theo tiêu chuẩn kết nối

Van có thể sử dụng mặt bích theo các tiêu chuẩn như JIS, DIN hoặc ANSI, trong thực tế việc lựa chọn đúng tiêu chuẩn kết nối giúp đảm bảo khả năng lắp đặt đồng bộ với hệ thống đường ống hiện hữu và hạn chế tối đa nguy cơ rò rỉ.

Thông số kỹ thuật van cổng ti chìm nắp chụp

Kích thước và áp suất làm việc

Van có nhiều kích thước từ DN50 đến DN600 hoặc lớn hơn, trong thực tế các mức áp suất phổ biến là PN10, PN16 và PN25, việc lựa chọn đúng kích thước và áp suất giúp đảm bảo lưu lượng phù hợp và vận hành an toàn.

Vật liệu và lớp phủ bảo vệ

Thân van thường được phủ epoxy tĩnh điện cả trong và ngoài để chống ăn mòn, trong thực tế lớp phủ này đặc biệt quan trọng đối với hệ thống chôn ngầm vì thiết bị thường xuyên tiếp xúc với đất ẩm và nước ngầm, từ đó giúp kéo dài đáng kể tuổi thọ của van.

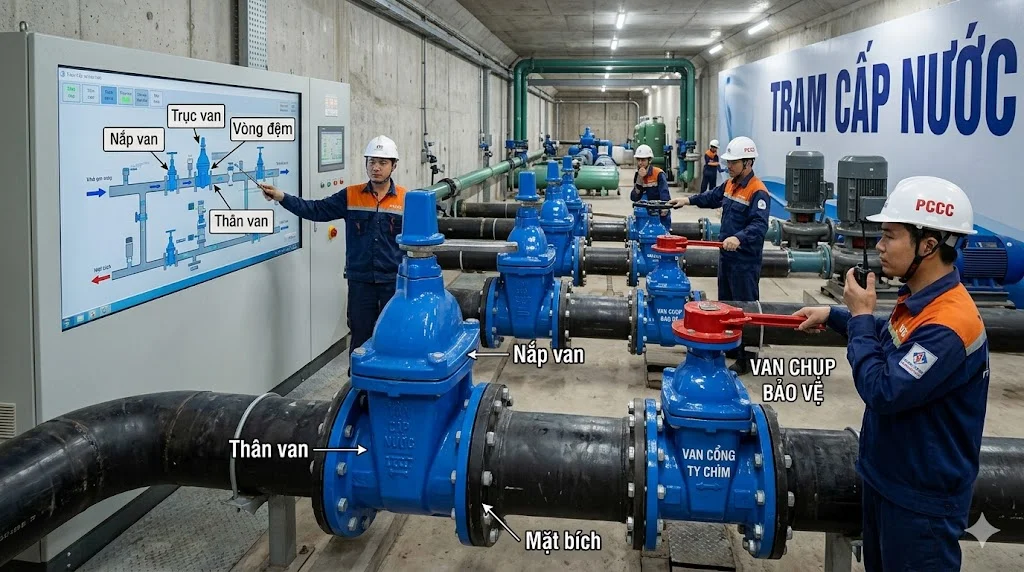

Cách chọn van cổng ti chìm nắp chụp đúng kỹ thuật

Lựa chọn theo điều kiện lắp đặt

Nếu van được lắp dưới mặt đất hoặc trong hố van, loại nắp chụp là lựa chọn tối ưu vì có thể vận hành bằng chìa khóa từ xa, trong thực tế điều này giúp thao tác thuận tiện và hạn chế nguy cơ tác động trái phép lên hệ thống.

Tiêu chí kỹ thuật cần quan tâm

Cần kiểm tra kích thước DN, cấp áp suất, vật liệu thân van, chất lượng gioăng và lớp phủ epoxy, trong thực tế sản phẩm chất lượng cao sẽ vận hành nhẹ, độ kín tốt và ít phát sinh sự cố, giúp giảm chi phí bảo trì và tăng độ tin cậy cho hệ thống.

FAQ về van cổng ty chìm nắp chụp

Van cổng ty chìm nắp chụp dùng để làm gì?

Thiết bị dùng để đóng hoặc mở hoàn toàn dòng nước trong hệ thống cấp nước và PCCC. Trong thực tế van rất phù hợp cho các tuyến ống chôn ngầm. Việc vận hành bằng chìa khóa giúp thao tác dễ dàng từ mặt đất.

ti chìm khác gì ti nổi?

ti chìm nằm hoàn toàn bên trong thân van nên không thay đổi chiều cao khi vận hành. Trong thực tế thiết kế này phù hợp hơn cho không gian hẹp và môi trường ngầm. ti nổi lại giúp dễ quan sát trạng thái đóng mở hơn.

Nắp chụp có ưu điểm gì?

Nắp chụp cho phép vận hành bằng chìa khóa chuyên dụng thay vì tay quay. Trong thực tế điều này giúp bảo vệ van khỏi tác động trái phép và thuận tiện cho hệ thống chôn ngầm. Đây là cấu hình rất phổ biến trong hạ tầng đô thị.

Van có cần bảo trì không?

Có, dù tần suất bảo trì thấp hơn nhiều loại van khác. Trong thực tế cần kiểm tra độ kín và khả năng vận hành định kỳ để phát hiện sớm các vấn đề. Bảo trì đúng cách giúp kéo dài tuổi thọ đáng kể.

Nên chọn van cổng ty chìm nắp chụp như thế nào?

Nên chọn dựa trên kích thước, áp suất, vật liệu và tiêu chuẩn kết nối. Trong thực tế việc xác định đúng thông số giúp đảm bảo tương thích và vận hành an toàn. Ngoài ra nên ưu tiên các thương hiệu uy tín để đảm bảo chất lượng.

Kết luận

Van cổng ti chìm nắp chụp là giải pháp tối ưu cho hệ thống cấp nước và PCCC chôn ngầm nhờ thiết kế gọn, độ kín cao và khả năng vận hành thuận tiện, việc lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định, an toàn và bền bỉ lâu dài khi sử dụng van cổng ty chìm nắp chụp.
