Van cổng OS&Y kèm công tắc giám sát chính hãng cho hệ thống PCCC

Van cổng OS&Y kèm công tắc là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy (PCCC), kết hợp giữa van cổng ty nổi OS&Y (Outside Screw and Yoke) và bộ công tắc giám sát tín hiệu. Thiết bị cho phép vừa kiểm soát dòng nước chữa cháy vừa truyền tín hiệu trạng thái đóng mở về tủ báo cháy hoặc hệ thống quản lý tòa nhà (BMS). Đây là loại van được sử dụng phổ biến trong các hệ thống sprinkler, trạm bơm chữa cháy và đường ống cấp nước PCCC.

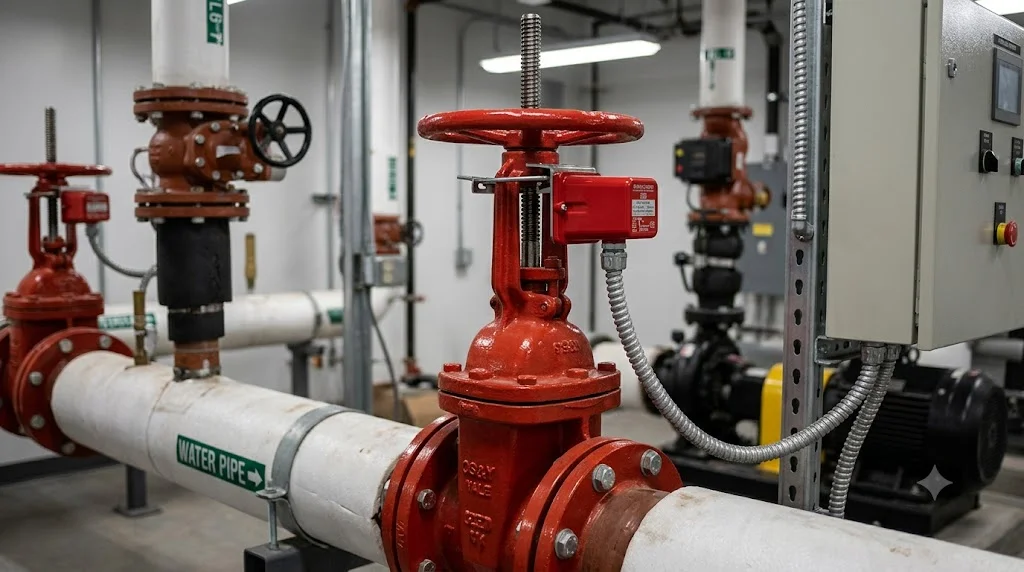

Van cổng O S&Y kèm công tắc giám sát là gì?

Khái niệm van cổng OS&Y

OS&Y là viết tắt của Outside Screw and Yoke, nghĩa là trục ren và giá đỡ nằm bên ngoài thân van. Khi vận hành, trục van sẽ di chuyển lên xuống theo hành trình của đĩa van.

Ưu điểm lớn nhất của van OS&Y là người vận hành có thể dễ dàng quan sát trạng thái:

• Trục nhô cao → Van mở

• Trục hạ thấp → Van đóng

Công tắc giám sát là gì?

Công tắc giám sát (Supervisory Switch hoặc Tamper Switch) là thiết bị theo dõi vị trí đóng mở của van.

Khi van bị đóng hoặc mở vượt quá một góc nhất định:

• Công tắc gửi tín hiệu về tủ báo cháy

• Hệ thống phát cảnh báo

• Trung tâm điều khiển nhận biết tình trạng bất thường

Điều này giúp tránh trường hợp van bị khóa mà không ai phát hiện khi xảy ra cháy.

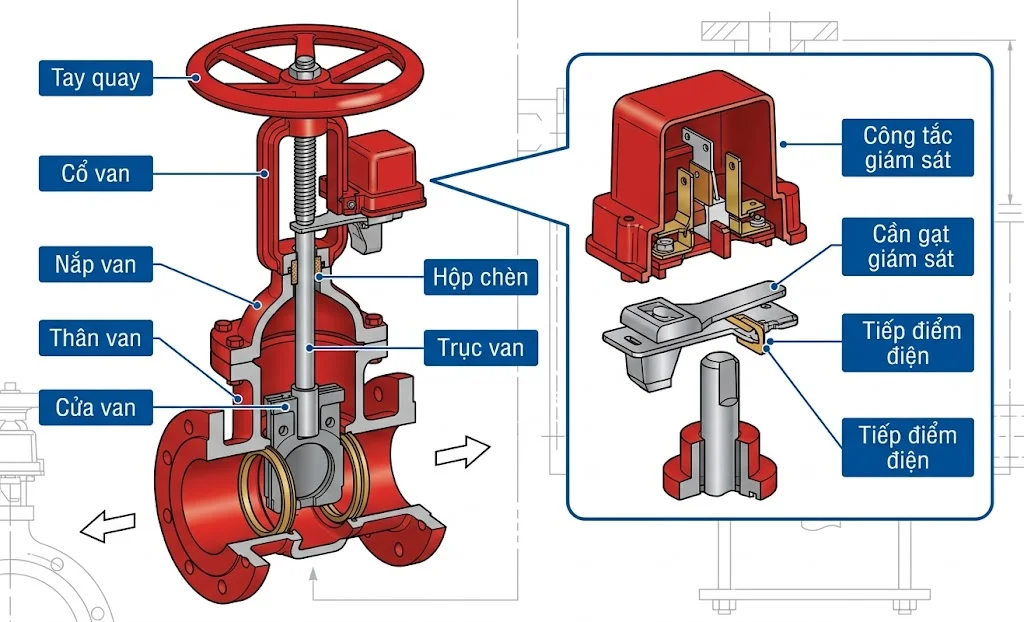

Cấu tạo Van cổng O S&Y kèm công tắc giám sát

Thân van

Vật liệu phổ biến:

• Gang cầu GGG50

• Gang dẻo

• Thép đúc

Bề mặt thường được phủ sơn Epoxy chống ăn mòn.

Đĩa van

Được chế tạo từ:

• Gang bọc cao su EPDM

• Đồng

• Thép không gỉ

Đảm bảo độ kín tuyệt đối khi đóng.

Ty van OS&Y

Ty van nằm bên ngoài thân van giúp dễ dàng nhận biết trạng thái vận hành.

Bộ công tắc giám sát

Bao gồm:

• Công tắc hành trình

• Hộp bảo vệ chống nước

• Đầu đấu nối tín hiệu

Tiếp điểm thường là:

• SPDT

• Dry Contact

Thông số kỹ thuật phổ biến

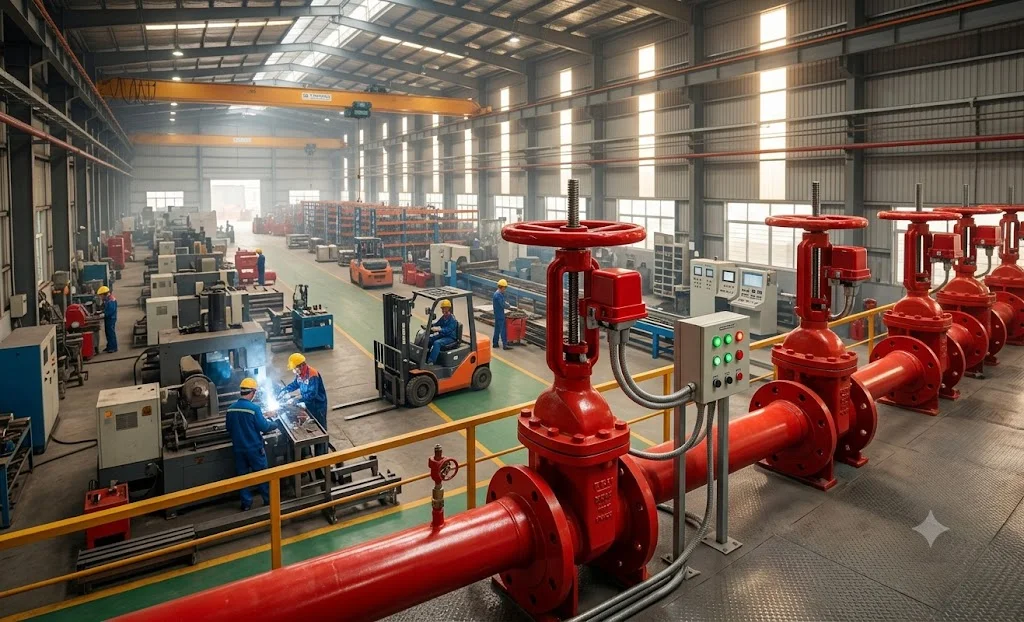

Ứng dụng của Van cổng O S&Y kèm công tắc giám sát

Hệ thống Sprinkler

Đây là vị trí sử dụng phổ biến nhất.

Van được lắp trên:

• Đường ống cấp nước chính

• Đường cấp nước khu vực

• Trạm bơm chữa cháy

Tòa nhà cao tầng

Ứng dụng trong:

• Chung cư

• Văn phòng

• Trung tâm thương mại

• Bệnh viện

Nhà máy và khu công nghiệp

Sử dụng cho:

• Kho hàng

• Nhà xưởng

• Trung tâm logistics

Dự án yêu cầu UL/FM

Nhiều dự án quốc tế bắt buộc sử dụng:

• Van OS&Y UL Listed

• Van OS&Y FM Approved

Kèm công tắc giám sát để đáp ứng yêu cầu nghiệm thu.

Ưu điểm của Van cổng O S&Y kèm công tắc giám sát

Giám sát trạng thái từ xa

Trung tâm điều khiển có thể theo dõi trạng thái van liên tục 24/7.

Tăng độ an toàn PCCC

Giúp phát hiện ngay khi:

• Van bị khóa

• Van bị đóng nhầm

• Có người can thiệp trái phép

Dễ dàng kiểm tra trực quan

Ty nổi OS&Y cho phép quan sát trạng thái đóng mở bằng mắt thường.

Độ bền cao

Tuổi thọ có thể đạt hàng chục năm trong điều kiện vận hành bình thường.

Các thương hiệu van OS&Y giám sát phổ biến

Một số thương hiệu được sử dụng nhiều trong các dự án PCCC:

• NIBCO

• Kennedy Valve

• Tyco

• Victaulic

• Shurjoint

• Viking

• Rapidrop

Lưu ý khi lựa chọn Van cổng OS&Y kèm công tắc giám sát

Kiểm tra chứng nhận UL/FM

Đối với dự án PCCC chuyên nghiệp nên ưu tiên:

• UL Listed

• FM Approved

Kiểm tra tín hiệu công tắc

Cần xác định:

• Loại tiếp điểm

• Điện áp làm việc

• Khả năng tương thích với tủ báo cháy

Kiểm tra tiêu chuẩn mặt bích

Phổ biến gồm:

• ANSI 150

• DIN PN16

• JIS 10K

Phải phù hợp với hệ thống hiện hữu.

FAQ về Van cổng OS&Y kèm công tắc giám sát

Van cổng OS&Y là gì?

Đây là van cổng ty nổi có trục ren nằm ngoài thân van, giúp dễ dàng quan sát trạng thái đóng mở.

Công tắc giám sát dùng để làm gì?

Thiết bị theo dõi trạng thái van và gửi tín hiệu cảnh báo về tủ điều khiển khi van bị thay đổi vị trí.

Van OS&Y có bắt buộc trong hệ thống PCCC không?

Nhiều hệ thống sprinkler theo tiêu chuẩn NFPA yêu cầu sử dụng van OS&Y hoặc Butterfly Valve Supervisory để giám sát nguồn nước chữa cháy.

Van OS&Y và van NRS khác nhau như thế nào?

• OS&Y: Ty nổi, dễ quan sát trạng thái.

• NRS (Non Rising Stem): Ty chìm, không thay đổi chiều cao khi vận hành.

Giá Van cổng OS&Y kèm công tắc giám sát bao nhiêu?

Tùy kích thước và thương hiệu:

• DN80: khoảng 5 – 15 triệu VNĐ

• DN100: khoảng 7 – 20 triệu VNĐ

• DN150: khoảng 12 – 35 triệu VNĐ

Các dòng UL/FM nhập khẩu từ Mỹ hoặc châu Âu thường có giá cao hơn.

Kết luận

Van cổng OS&Y kèm công tắc giám sát là thiết bị quan trọng trong các hệ thống chữa cháy hiện đại, giúp bảo đảm nguồn nước luôn sẵn sàng và được giám sát liên tục. Với khả năng kiểm tra trực quan, truyền tín hiệu cảnh báo từ xa và đáp ứng các tiêu chuẩn PCCC quốc tế, Van cổng OS&Y kèm công tắc giám sát là giải pháp được ưu tiên lựa chọn cho các tòa nhà, nhà máy và dự án yêu cầu độ an toàn cao.
