Van cánh bướm mặt bích là gì? Cấu tạo, ứng dụng và cách chọn đúng

Van cánh bướm mặt bích là thiết bị quan trọng trong các hệ thống đường ống công nghiệp, đặc biệt là hệ thống nước và PCCC, giúp kiểm soát dòng chảy hiệu quả. Tuy nhiên, nhiều người khi lựa chọn chỉ chú ý đến kích thước mà bỏ qua kiểu kết nối mặt bích và tiêu chuẩn kỹ thuật, dẫn đến việc lắp đặt không khớp hoặc gây rò rỉ. Điều này có thể làm giảm hiệu suất hệ thống và phát sinh chi phí sửa chữa. Vì vậy, việc hiểu rõ cấu tạo, nguyên lý và cách chọn đúng sẽ giúp bạn tối ưu vận hành và đảm bảo độ bền lâu dài.

Van cánh bướm mặt bích là gì và đặc điểm nổi bật

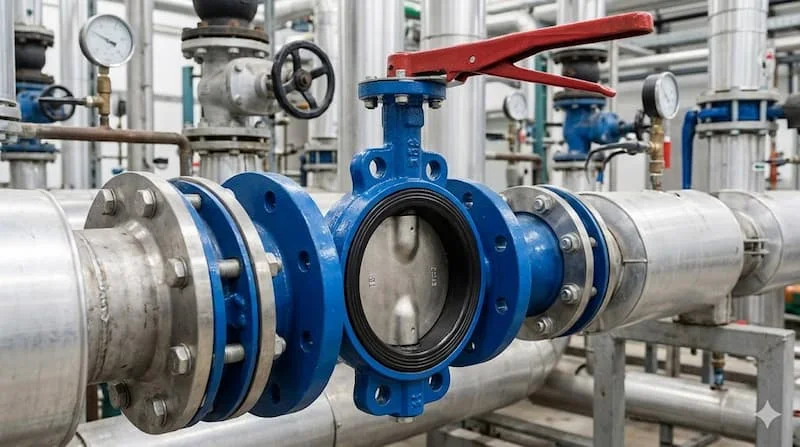

Van cánh bướm mặt bích là gì

Van bướm mặt bích là loại van bướm được thiết kế với hai đầu kết nối dạng mặt bích, cho phép lắp đặt chắc chắn vào hệ thống đường ống thông qua bulong và gioăng làm kín. Bên trong van là một đĩa tròn có thể xoay quanh trục để đóng mở dòng chảy. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi xoay vuông góc, van đóng kín. Thiết kế mặt bích giúp tăng độ chắc chắn và khả năng chịu áp lực cao hơn so với kiểu wafer hoặc lug. Loại van này thường được sử dụng trong các hệ thống có kích thước lớn và yêu cầu độ ổn định cao.

Ưu điểm của van bướm mặt bích trong thực tế

Van bướm mặt bích có nhiều ưu điểm như độ bền cao, khả năng chịu áp lực tốt và lắp đặt chắc chắn. Nhờ thiết kế mặt bích, van ít bị rung lắc và đảm bảo độ kín tốt trong quá trình vận hành. Ngoài ra, cấu tạo đơn giản giúp việc bảo trì và thay thế trở nên dễ dàng hơn. Van cũng có khả năng đóng mở nhanh và phù hợp với nhiều loại lưu chất khác nhau. Tuy nhiên, so với các loại van nhỏ, van bướm mặt bích có kích thước lớn hơn và chi phí cao hơn, nên cần cân nhắc khi lựa chọn.

Cấu tạo và nguyên lý hoạt động của van bướm mặt bích

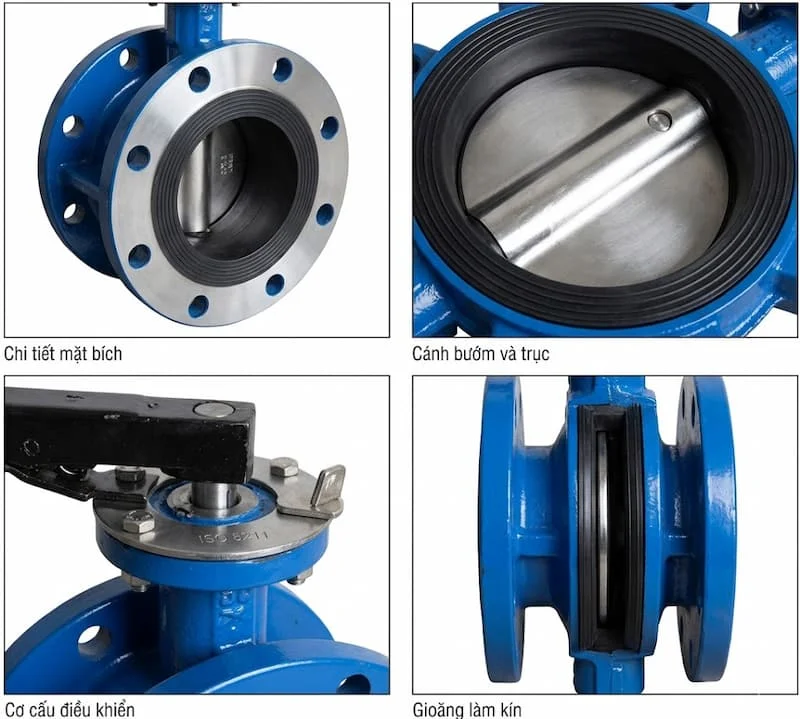

Cấu tạo của van bướm mặt bích

Cấu tạo của van bướm mặt bích bao gồm thân van, đĩa van, trục van, bộ điều khiển và gioăng làm kín. Thân van được thiết kế dạng hai mặt bích để kết nối với đường ống, thường làm từ gang, thép hoặc inox để đảm bảo độ bền. Đĩa van là bộ phận chính, có hình tròn và xoay quanh trục để kiểm soát dòng chảy. Trục van kết nối với tay gạt, tay quay hoặc bộ truyền động để điều khiển hoạt động. Gioăng làm kín giúp ngăn rò rỉ và đảm bảo độ kín khi van đóng. Tất cả các bộ phận này được thiết kế đồng bộ để đảm bảo hiệu suất và tuổi thọ của van trong quá trình sử dụng.

Nguyên lý hoạt động của van bướm mặt bích

Nguyên lý hoạt động của van bướm mặt bích dựa trên chuyển động xoay của đĩa van quanh trục. Khi người dùng tác động vào bộ điều khiển, trục van sẽ xoay và kéo theo đĩa van thay đổi vị trí. Khi đĩa song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở hoàn toàn. Khi xoay vuông góc, đĩa sẽ chặn dòng và van đóng kín. Cơ chế này giúp van có khả năng đóng mở nhanh và tiết kiệm không gian. Ngoài ra, van cũng có thể được sử dụng để điều tiết lưu lượng trong một số trường hợp, nhưng cần sử dụng đúng cách để tránh mài mòn.

Ứng dụng thực tế của van bướm mặt bích

Ứng dụng trong hệ thống cấp nước và PCCC

Van bướm mặt bích được sử dụng rộng rãi trong các hệ thống cấp nước và phòng cháy chữa cháy nhờ khả năng chịu áp lực và độ bền cao. Trong các hệ thống này, van thường được lắp đặt tại các vị trí quan trọng để kiểm soát dòng nước. Nhờ thiết kế chắc chắn, van có thể hoạt động ổn định trong thời gian dài mà không bị rò rỉ. Đây là lựa chọn phổ biến trong các công trình như chung cư, nhà máy và khu công nghiệp. Tuy nhiên, cần chọn đúng tiêu chuẩn mặt bích để đảm bảo tương thích.

Ứng dụng trong công nghiệp và xử lý nước

Trong các hệ thống công nghiệp, van bướm mặt bích được sử dụng để kiểm soát dòng chảy trong các đường ống lớn. Nhờ khả năng chịu áp lực và lưu lượng lớn, van phù hợp với nhiều ứng dụng khác nhau. Ngoài ra, việc bảo trì và thay thế cũng tương đối dễ dàng, giúp giảm chi phí vận hành. Tuy nhiên, cần lựa chọn vật liệu phù hợp để đảm bảo độ bền trong môi trường sử dụng cụ thể.

Cách chọn van bướm mặt bích đúng kỹ thuật

Xác định tiêu chuẩn mặt bích và kích thước

Khi lựa chọn van bướm mặt bích, cần xác định đúng tiêu chuẩn mặt bích như JIS, ANSI hoặc BS để đảm bảo lắp đặt chính xác. Việc nhầm lẫn tiêu chuẩn có thể khiến van không lắp được hoặc gây rò rỉ. Ngoài ra, cần xác định kích thước DN phù hợp với hệ thống để đảm bảo hiệu quả vận hành. Đây là yếu tố quan trọng nhưng thường bị bỏ qua khi mua hàng.

Chọn vật liệu phù hợp với môi trường

Vật liệu của van cần phù hợp với môi trường sử dụng để đảm bảo độ bền và chống ăn mòn. Với hệ thống nước sạch, có thể sử dụng gang hoặc inox. Với môi trường hóa chất, cần chọn vật liệu chuyên dụng để tránh hư hỏng. Việc chọn đúng vật liệu giúp tăng tuổi thọ và giảm chi phí bảo trì.

Kiểm tra bộ điều khiển và độ kín

Bộ điều khiển có thể là tay gạt, tay quay hoặc điều khiển điện, cần lựa chọn phù hợp với nhu cầu sử dụng. Ngoài ra, cần kiểm tra gioăng làm kín để đảm bảo không xảy ra rò rỉ trong quá trình vận hành. Đây là yếu tố quan trọng giúp đảm bảo hiệu quả và an toàn của hệ thống.

Sai lầm thường gặp khi sử dụng van bướm mặt bích

Một sai lầm phổ biến là chọn sai tiêu chuẩn mặt bích hoặc lắp đặt không đúng kỹ thuật, dẫn đến rò rỉ và giảm hiệu suất. Ngoài ra, việc sử dụng van không phù hợp với áp lực hoặc môi trường cũng có thể gây hỏng hóc.

FAQ – Câu hỏi thường gặp về van bướm mặt bích

Van bướm mặt bích khác gì wafer?

Van  bướm mặt bích có hai đầu kết nối bằng mặt bích, giúp lắp đặt chắc chắn hơn so với loại wafer chỉ kẹp giữa hai mặt bích. Điều này giúp tăng khả năng chịu áp lực và độ ổn định trong quá trình vận hành. Tuy nhiên, van mặt bích thường có kích thước lớn và chi phí cao hơn, nên cần lựa chọn phù hợp với hệ thống.

Van bướm mặt bích có dùng cho áp lực cao không?

Có, van bướm mặt bích phù hợp với các hệ thống áp lực cao nhờ thiết kế chắc chắn và khả năng chịu lực tốt. Tuy nhiên, cần chọn đúng tiêu chuẩn và vật liệu để đảm bảo an toàn.

Có nên dùng van bướm để điều tiết lưu lượng không?

Có thể, nhưng không nên sử dụng trong thời gian dài vì có thể gây mài mòn đĩa và gioăng. Van bướm phù hợp hơn cho đóng mở nhanh.

Bao lâu nên bảo trì van một lần?

Nên kiểm tra và bảo trì định kỳ từ 3 đến 6 tháng để đảm bảo hoạt động ổn định.

Van bướm mặt bích có đắt không?

Giá của van bướm mặt bích cao hơn loại wafer nhưng mang lại độ bền và độ ổn định tốt hơn.

Kết luận

Van cánh bướm mặt bích là lựa chọn tối ưu cho các hệ thống cần độ bền và khả năng chịu áp lực cao. Khi hiểu rõ cấu tạo và cách lựa chọn, bạn sẽ đảm bảo hệ thống hoạt động hiệu quả và lâu dài. van cánh bướm mặt bích là giải pháp đáng cân nhắc cho nhiều ứng dụng thực tế hiện nay.
